前言

你是否还在了解aurora高速接口怎么用？

你是否还在烦忧aurora ip怎么配置？

你是否还在担心aurora配置不全导致不能建链？

使用本文推荐的方法，这些统统不是问题 。

aurora IP设置

在这里插入图片描述

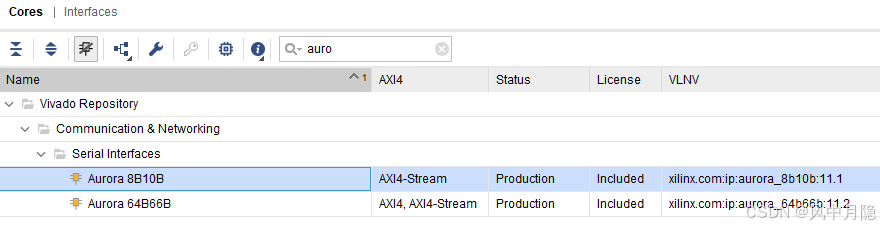

根据自己项目需求选择对应的IP

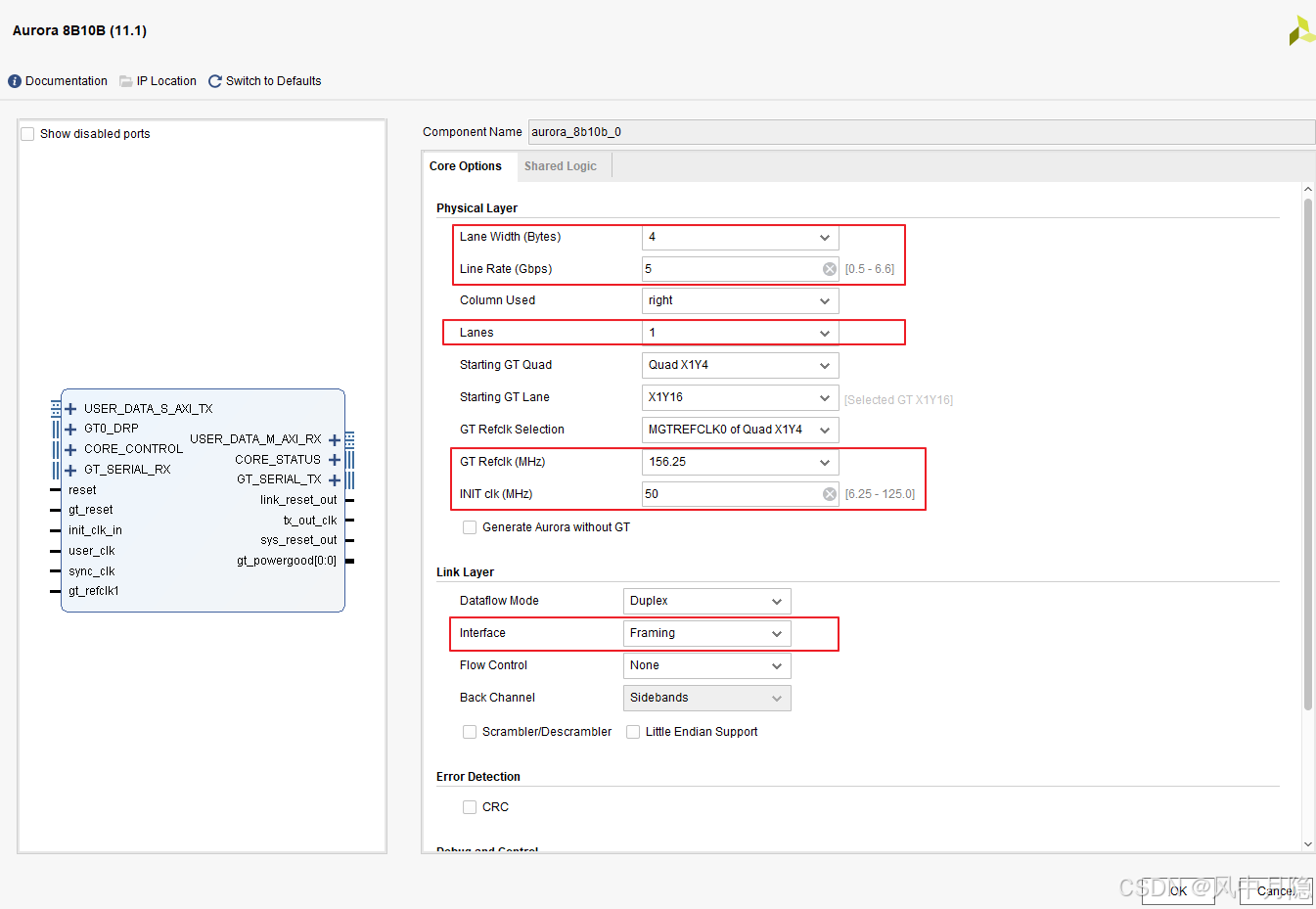

在这里插入图片描述

根据项目需求（lane width,rate,lanes,interface等等）与硬件情况（clk）设置对应的参数
在这里插入图片描述

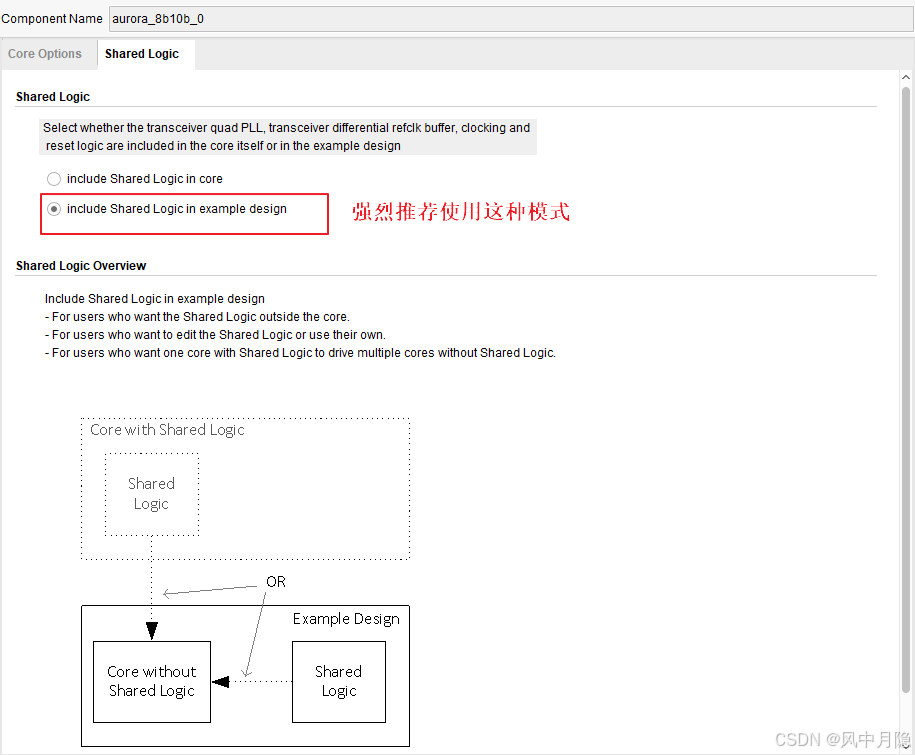

shared logic 模式选择，本文推荐的方法就是基于这种模式来的

aurora快速使用方法

例程代码修改

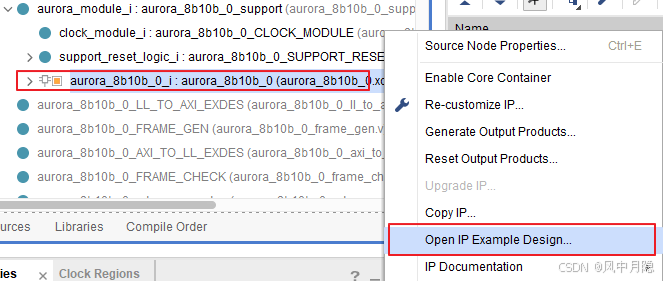

在这里插入图片描述

在工程中找到IP后鼠标右键打开IP例程
在这里插入图片描述

可以看到例程的结构，之后点击顶层进入文件进行修改代码

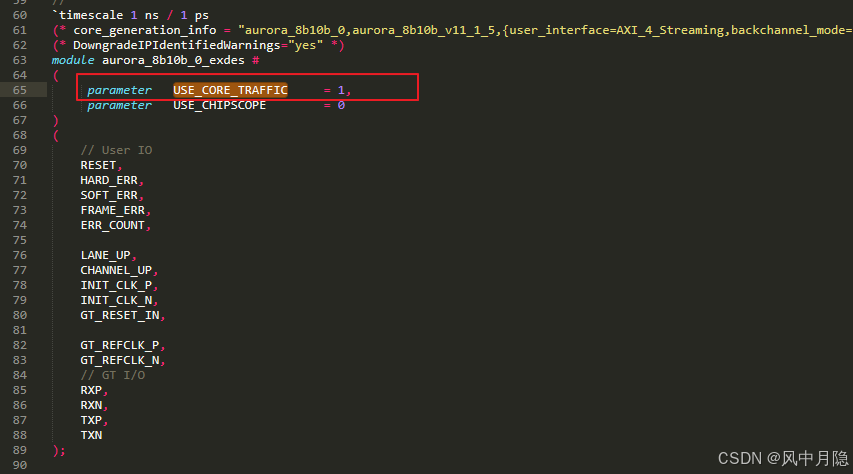

在这里插入图片描述

搜索上图信号，找到以下位置

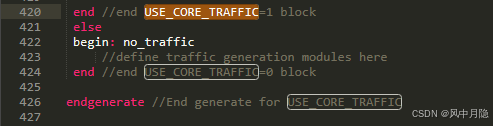

在这里插入图片描述
需要添加代码的位置

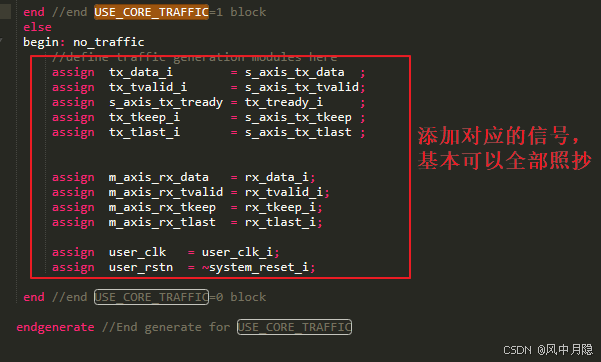

在这里插入图片描述

添加代码段的内容

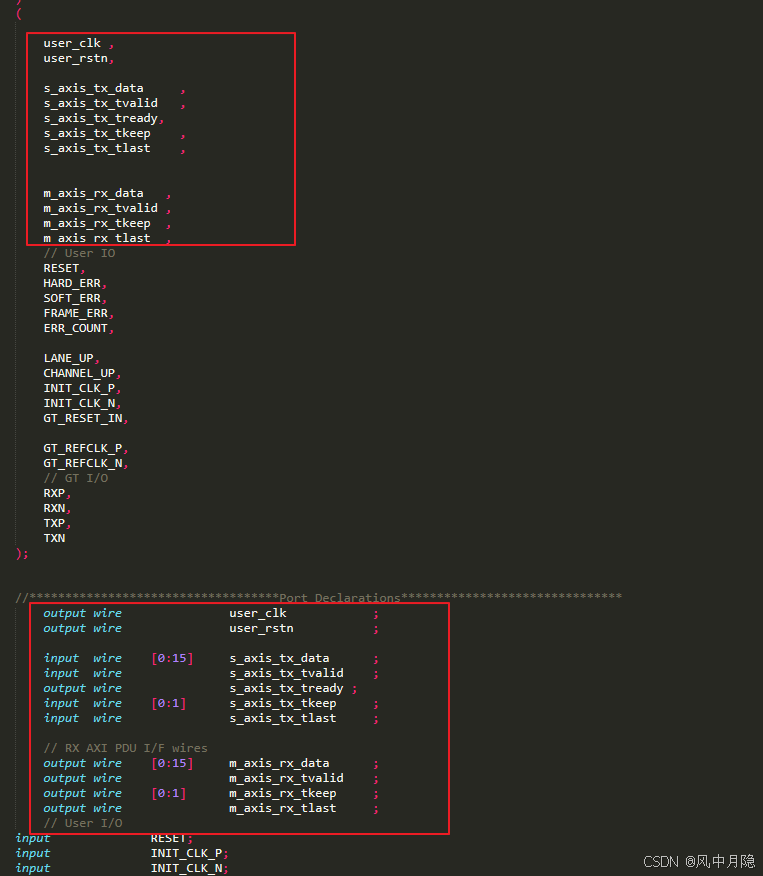

在这里插入图片描述

添加对外的输入输出接口信号

在这里插入图片描述

可能修改的init_clk时钟信号，因为大多数实际工程项目中这个时钟我们都是通过其他时钟生成的，而不会单独为了aurora接口额外设置一个时钟晶振，所以一般情况会修改为单端。

代码使用

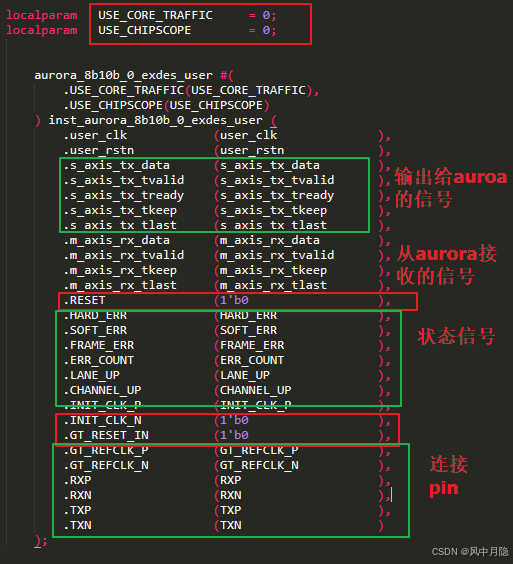

在这里插入图片描述

如上图直接例化即可。特别注意USE_CORE_TRAFFIC参数一定要设置为0.

其余的信号根据实际使用情况来即可，图上也做了说明。

按本流程设计使用aurora接口，手速快的话可以在5分钟内设计完成，还不用担心配置有误的情况。

——————————————————————————————————————————
如果本文对你有所帮助，欢迎点赞、转发、收藏、评论让更多人看到，赞赏支持就更好了。

如果对文章内容有疑问，请务必清楚描述问题，留言评论或私信告知我，我看到会回复。
——————————————————————————————————————————
