搭建西门子PLC上位机开发Windows虚拟机环境

懒懒的调调

于 2025-06-28 22:26:59 发布

阅读量1.5k

点赞数 58

CC 4.0 BY-SA版权

分类专栏：自学上位机文章标签： C# wpf 上位机

本文链接：https://blog.youkuaiyun.com/u013941372/article/details/148786801

自学上位机专栏收录该内容

1 篇文章

订阅专栏

因为搭建西门子PLC上位机开发环境需要安装四五个软件，为防止病毒因此在虚拟机搭建。虚拟机环境搭建坑还是挺多的，此处对于虚拟机安装不做详细展开，需要自行百度，同时帮助其他像我一样的新手避坑。代码方面因为我也是新手所以仅供参考，当然有意见建议提供我会非常乐意学习。

资源下载

VMWare

Windows系统安装包

西门子套件（网络文件不保证安全）

NetToPLCSIM

虚拟机安装

1. 安装VMWare（此处省略，没啥坑点，自行百度即可）

2. 虚拟机安装Windows操作系统

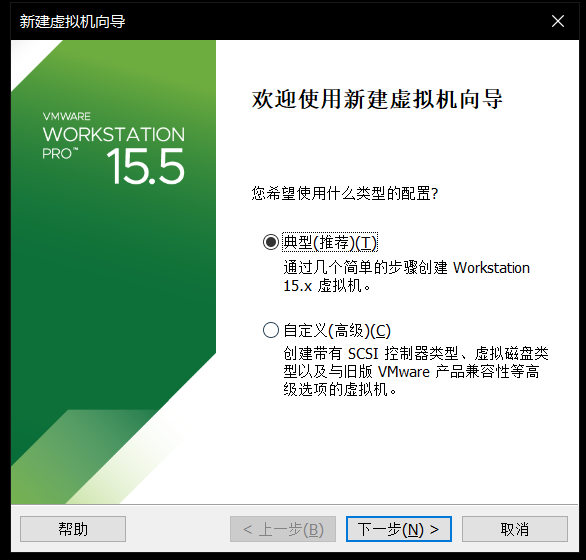

选择典型推荐、下一步

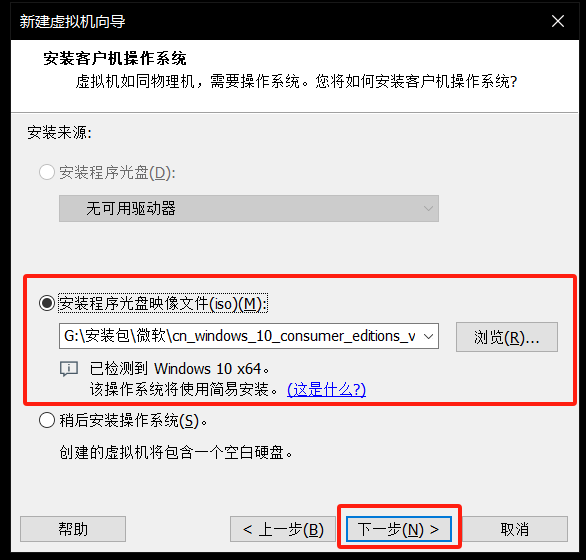

选择安装程序光盘镜像文件，即下载的Windows安装包iso文件，然后下一步

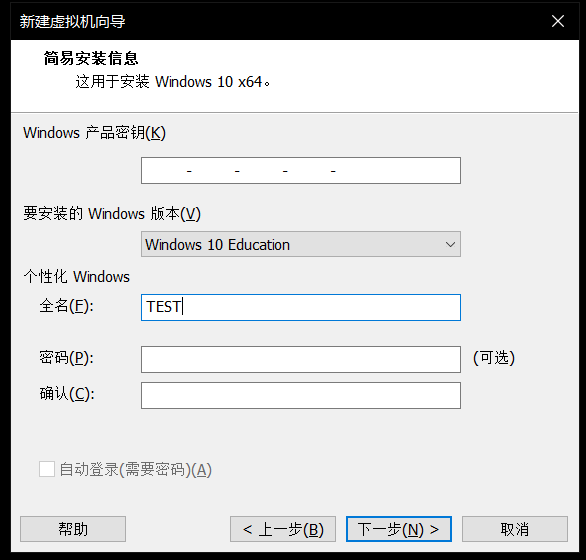

百度个产品密钥粘贴一下（YNMGQ-8RYV3-4PGQ3-C8XTP-7CFBY），然后下一步

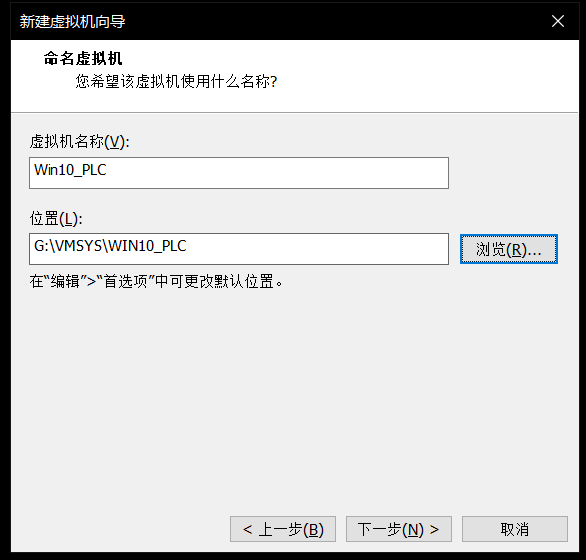

自行设置虚拟机名称，并选择存放位置，注意存放位置需要放在空间较大的磁盘，防止后期不够用

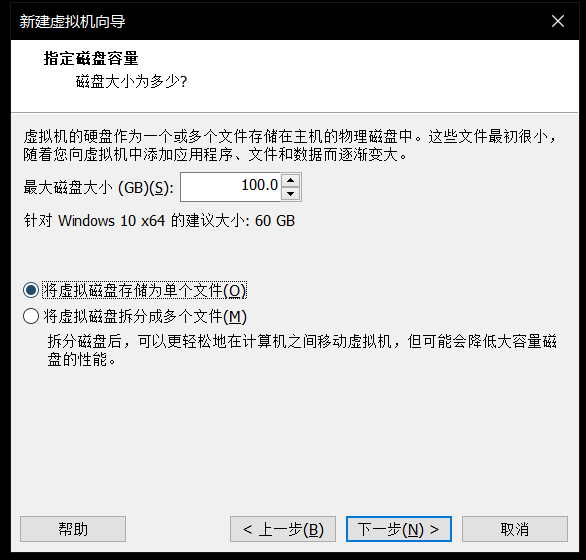

设置虚拟机磁盘不小于100G，虚拟磁盘单个多个都可以，如果空间比较小建议单个

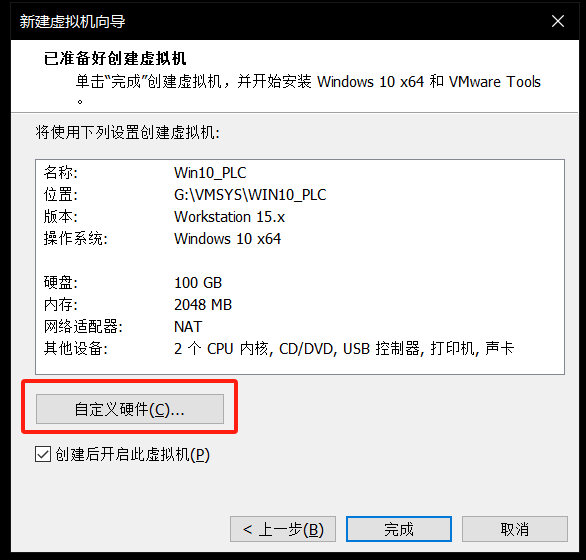

点击自定义硬件，修改下参数

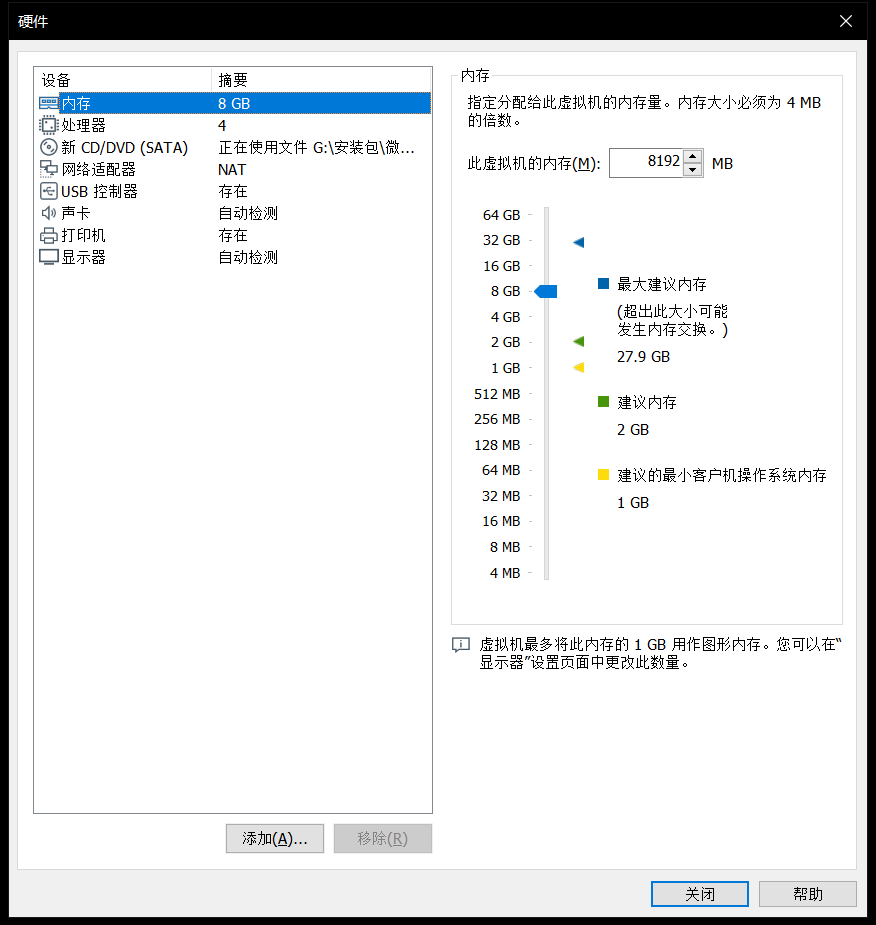

调整内存处理器参数，内存不小于8G（似乎是博图的安装要求，记不清了），处理器可以自行设置，此参数后期可调整，不必担心

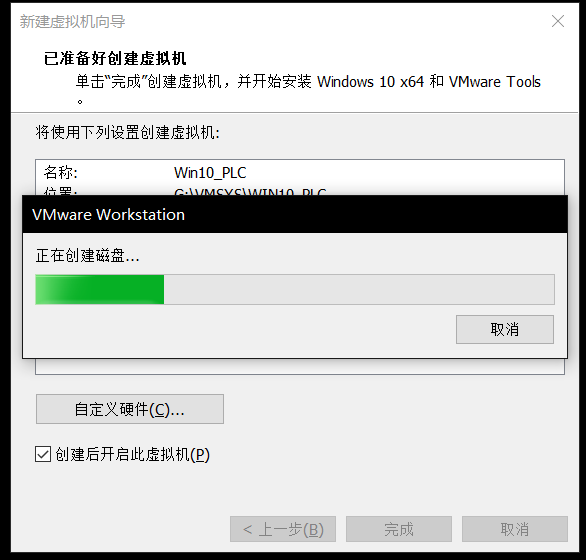

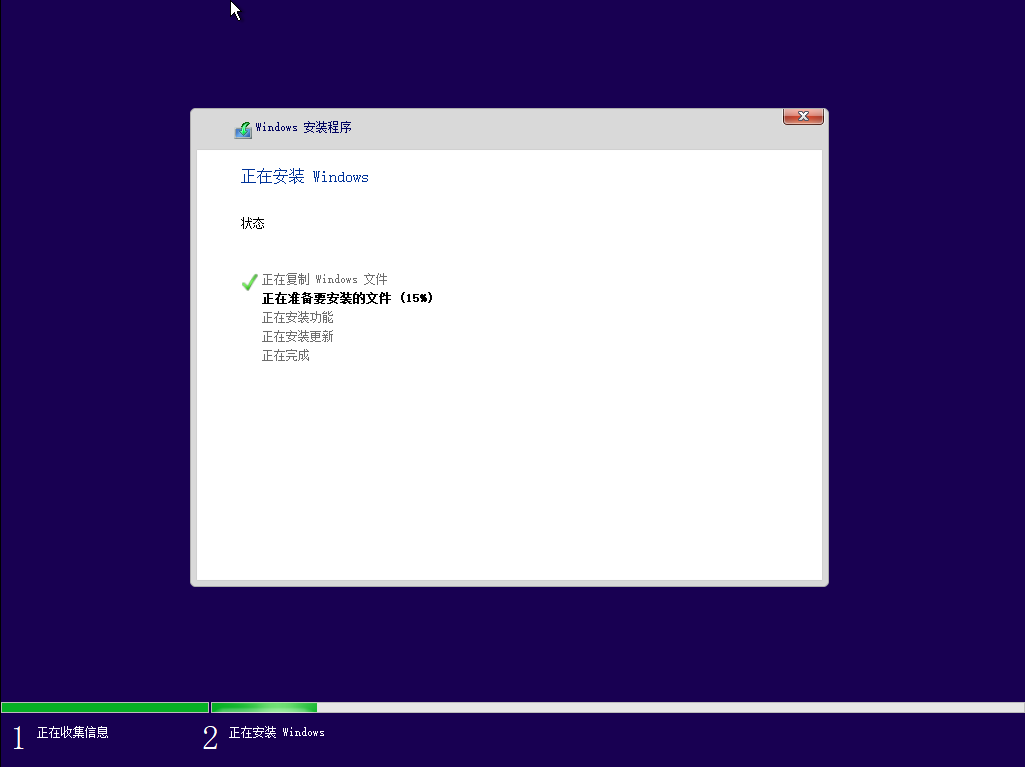

点击完成执行安装，安装过程与电脑装操作系统一样，无特殊注意事项

网络配置

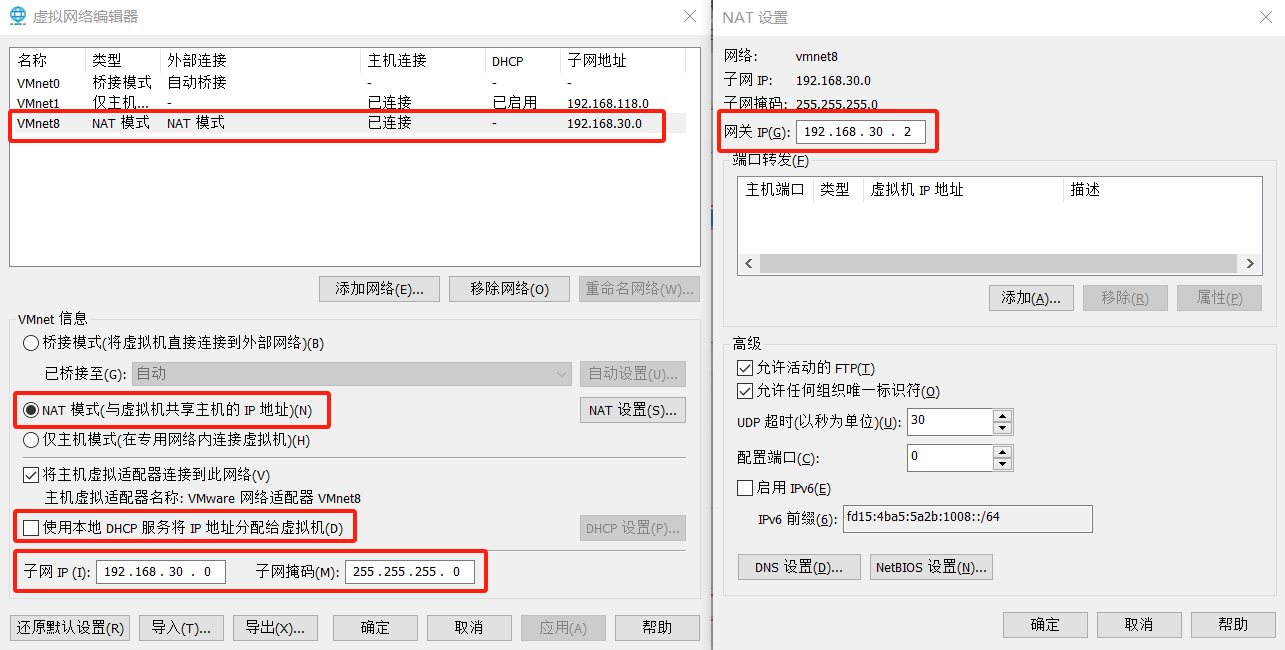

点击 VMware 菜单栏的 编辑，选择虚拟网络编辑器，在弹出的虚拟网络编辑器窗体中，点击更改设置。选择VMnet8，取消勾选的使用本地 DHCP 服务将 IP 地址分配给虚拟机，查看下方的子网 IP和子网掩码，点击 NAT设置。在NAT 设置窗体中，记下网关IP内容。

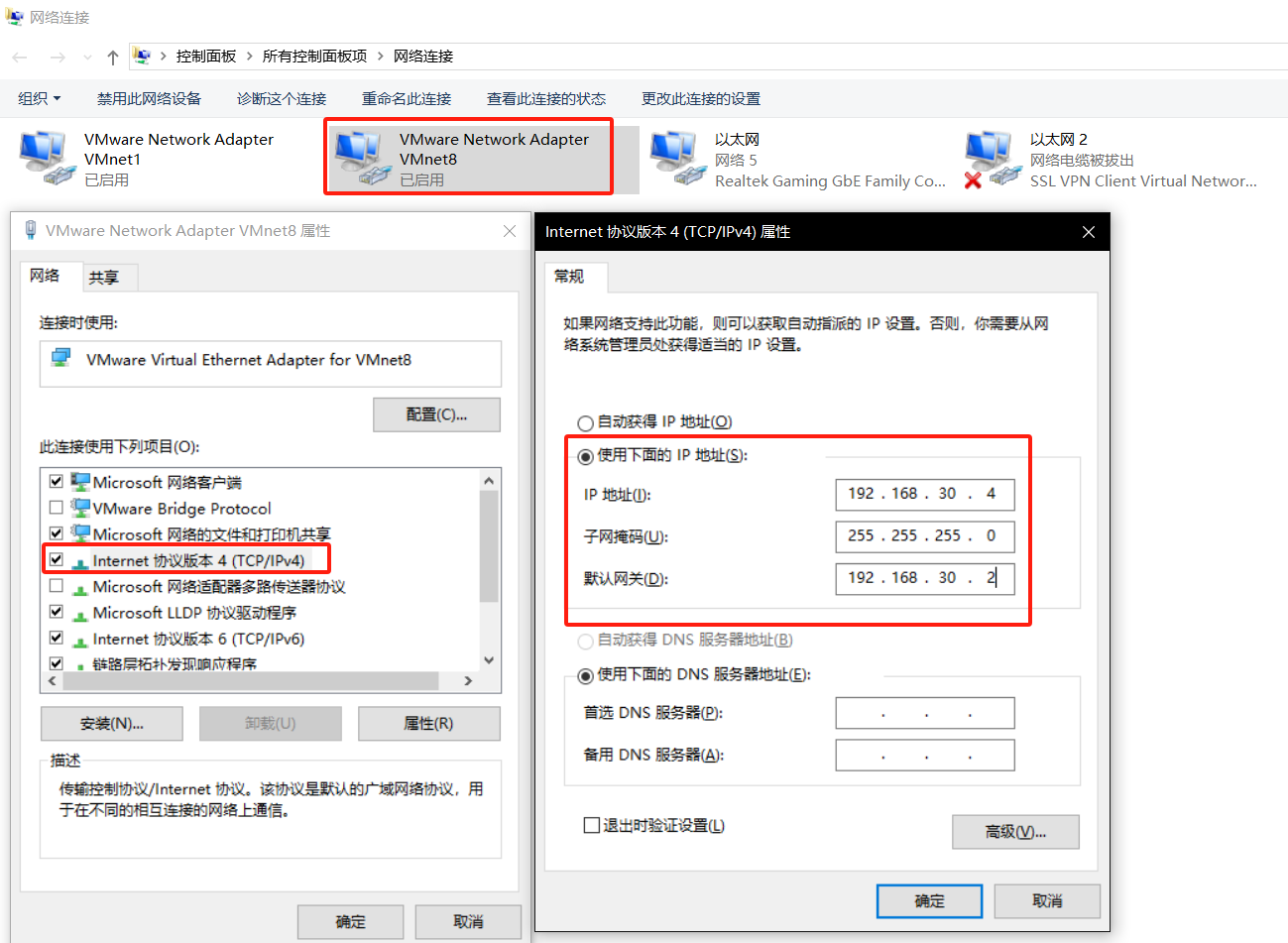

配置本机VMNet8，网关与上一步设置保持一致

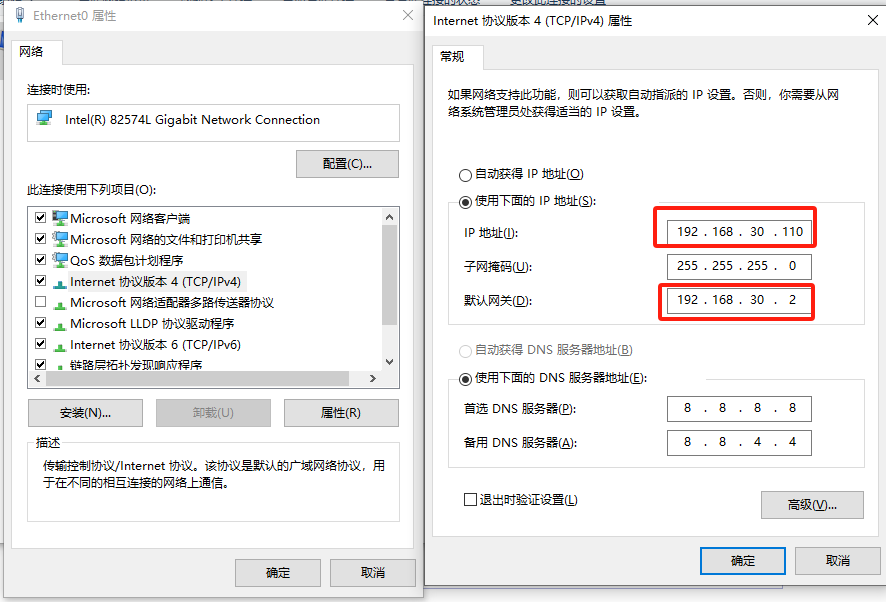

设置虚拟系统中网卡的TCP/IPv4 属性，默认网关与宿主机VMnet8 网卡一致，IP 地址最后一位自定义设置

如配置后无法联网，大概重启一下就好了。然后关闭防火墙，本机应该就可以ping通虚拟机ip了

西门子环境安装

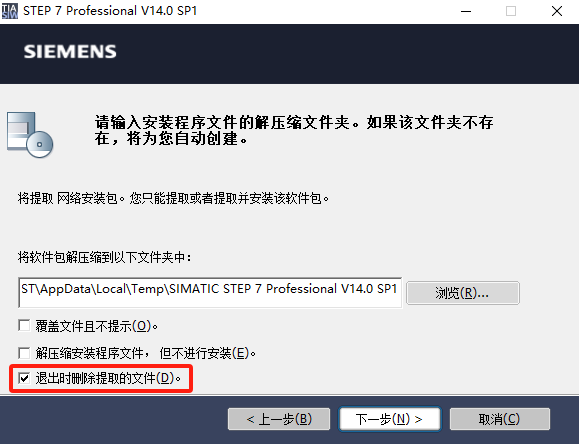

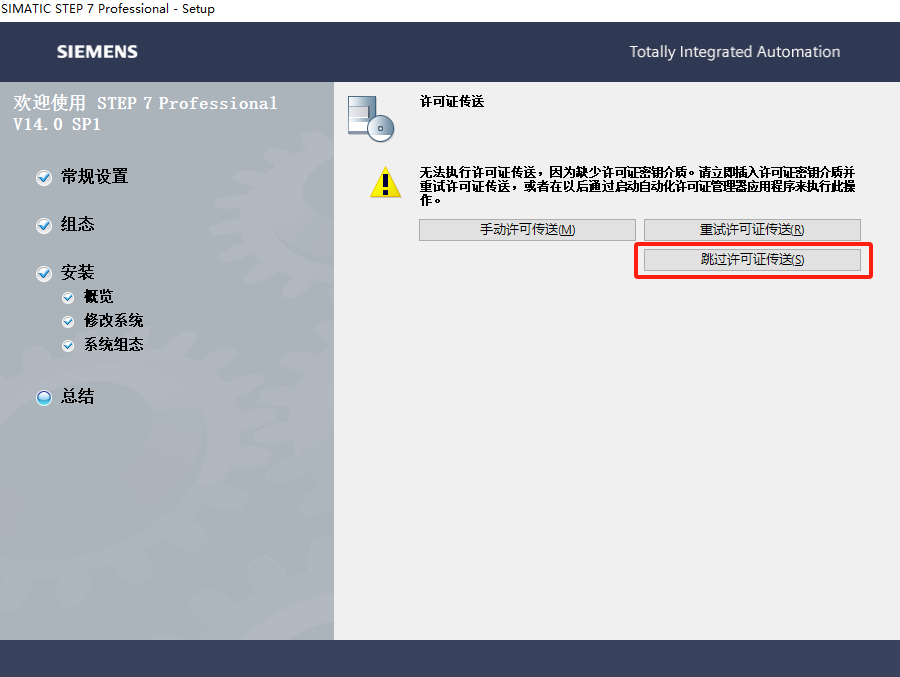

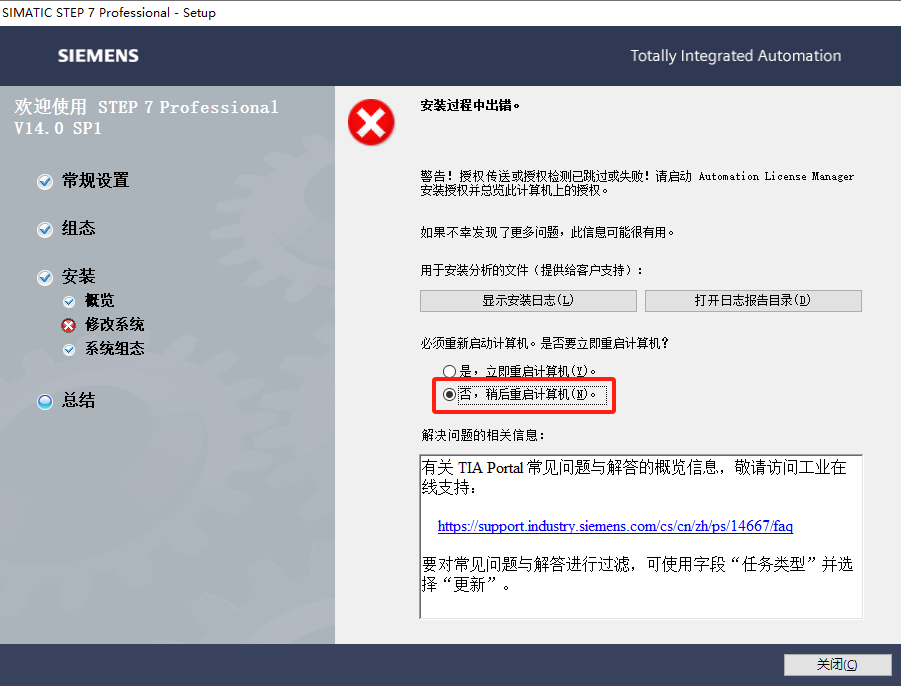

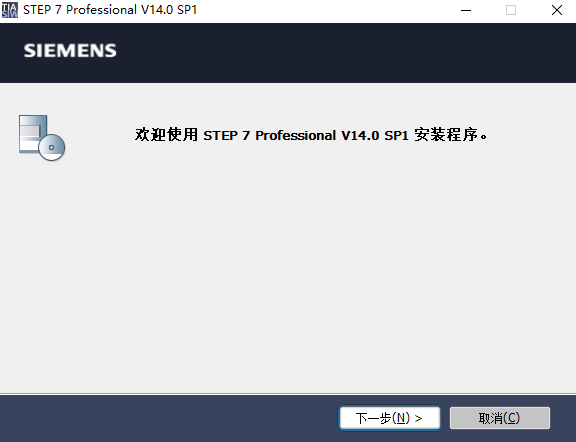

先安装STEP7 Professional

一路下一步即可

安装WINCC professional

注意安装需要环境.net framework 3.5 SP1 ，其他一路下一步即可

安装S7-PLCSIM

没啥注意点，一直下一步即可，不过总是要求重启，安装包有文档说明怎么处理，如果不在乎重启那无所谓

授权

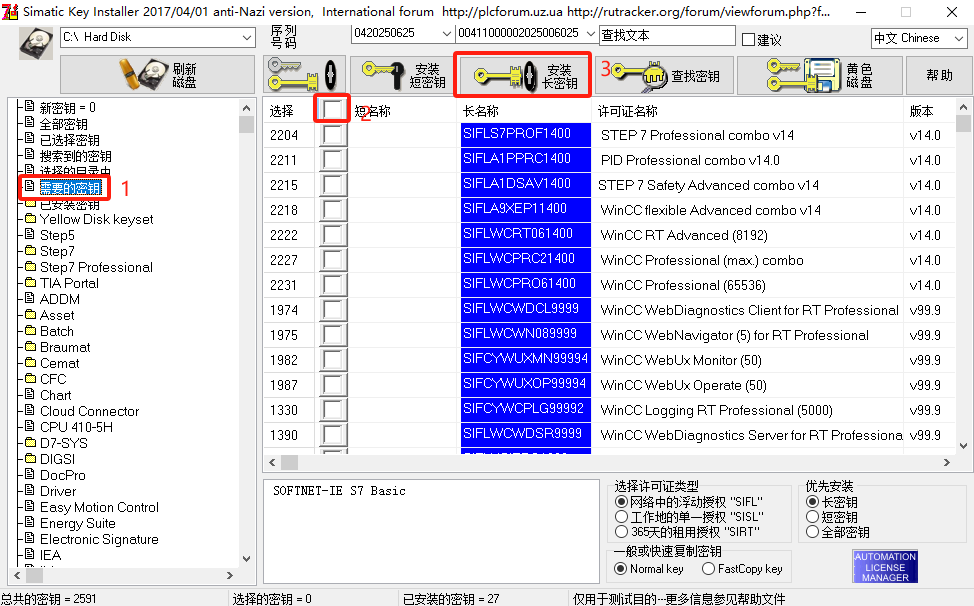

执行Sim_EKB_Install，如下图执行授权安装即可

PLC设备模拟

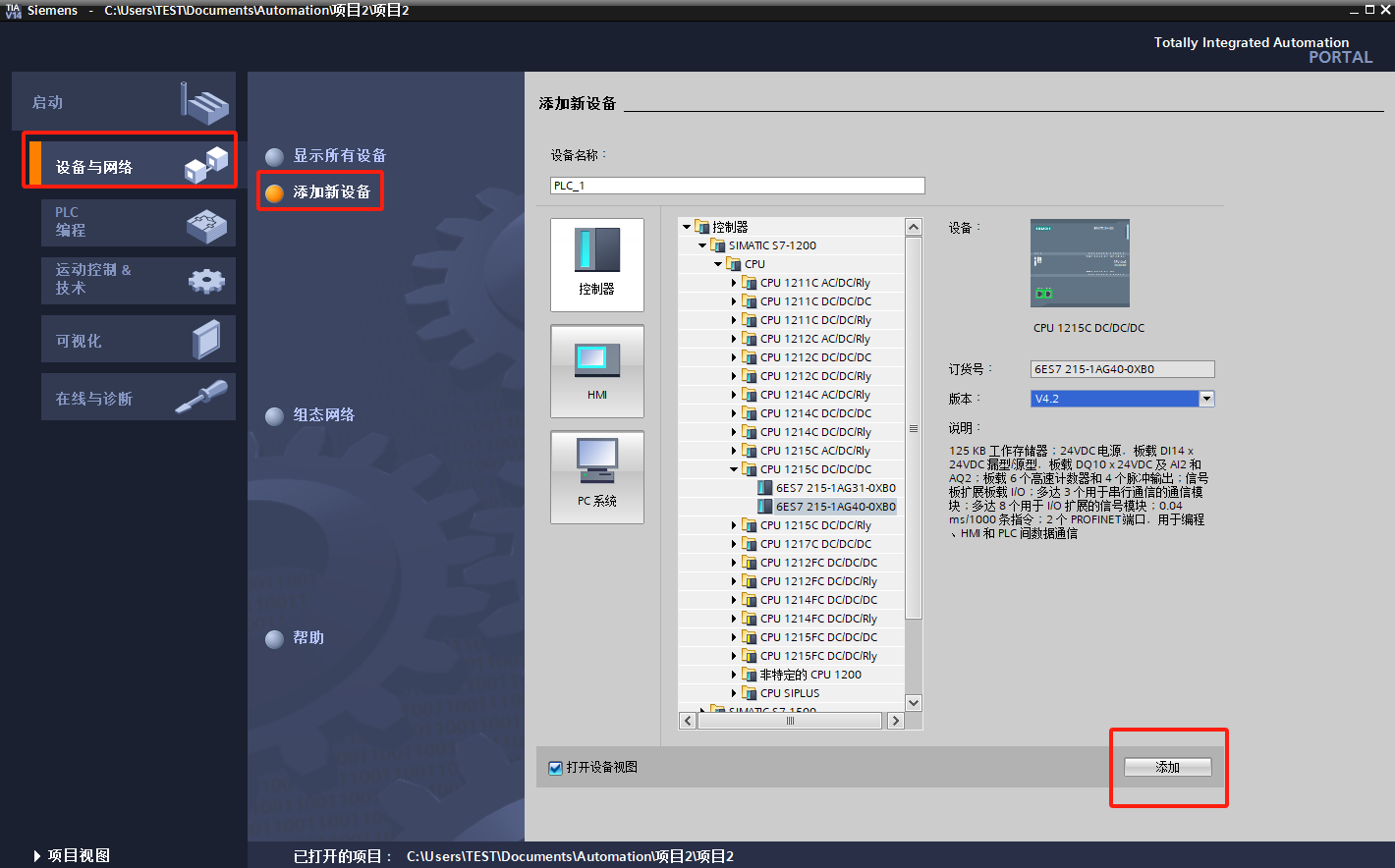

创建设备

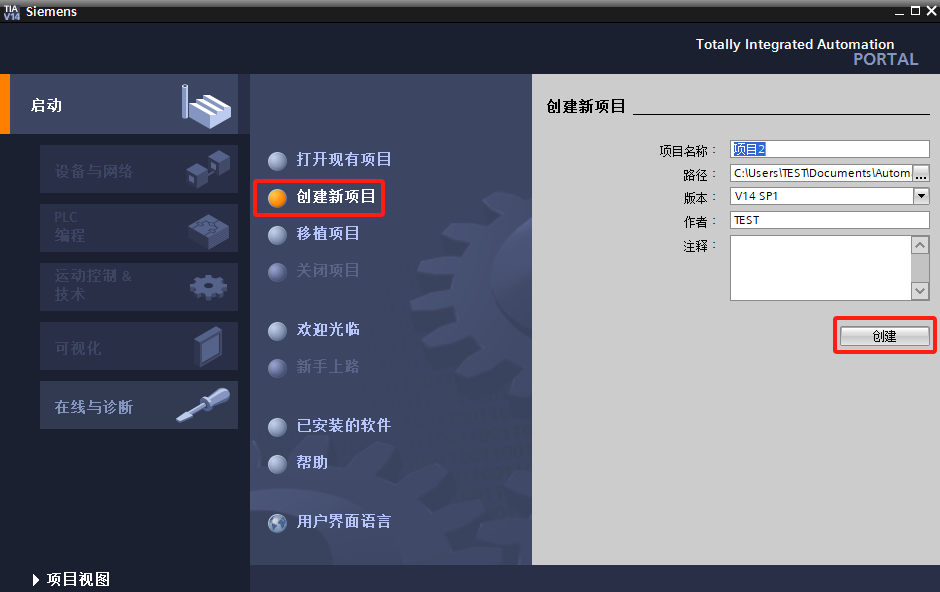

打开TIA Portal，创建新项目

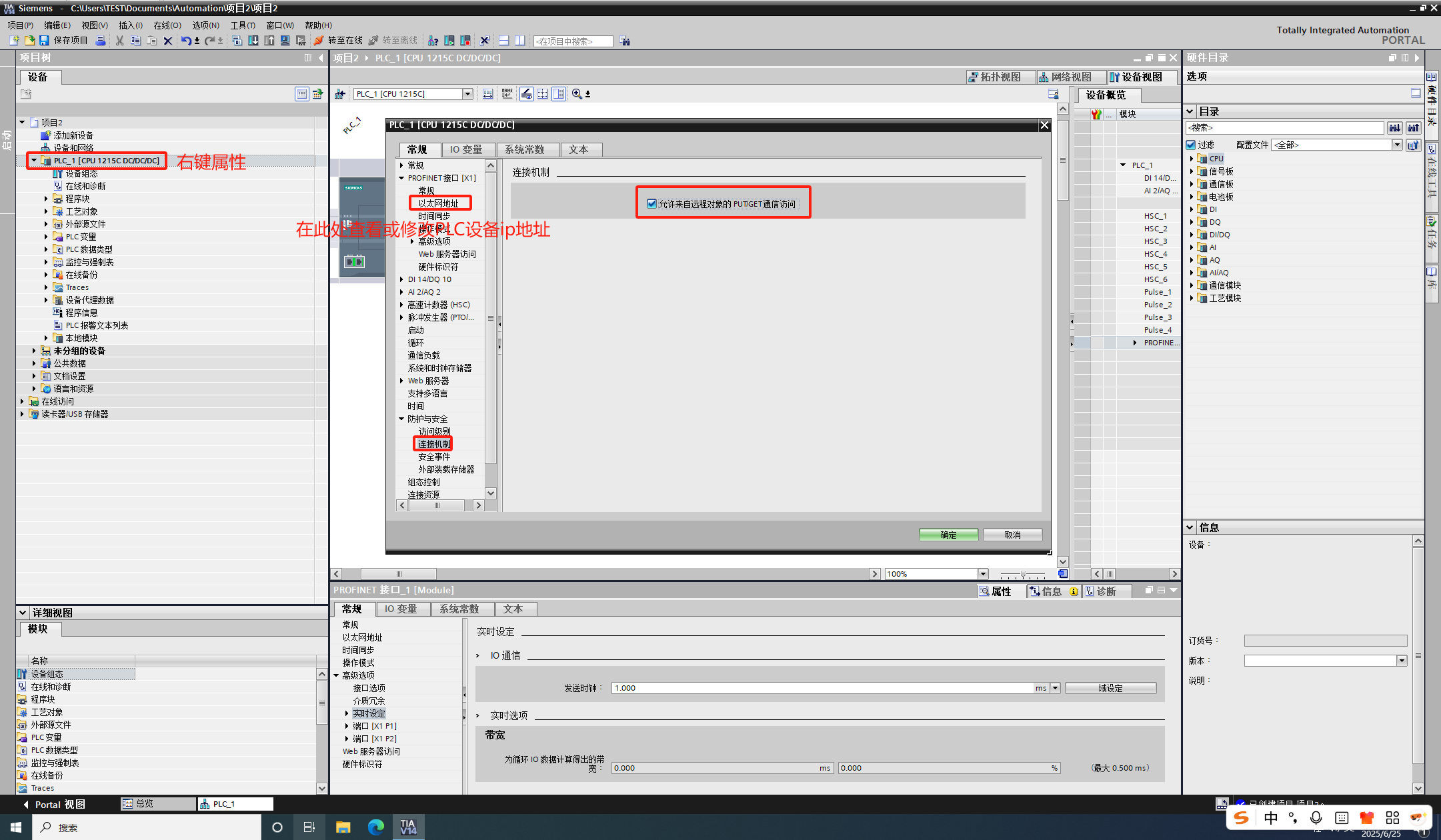

配置属性

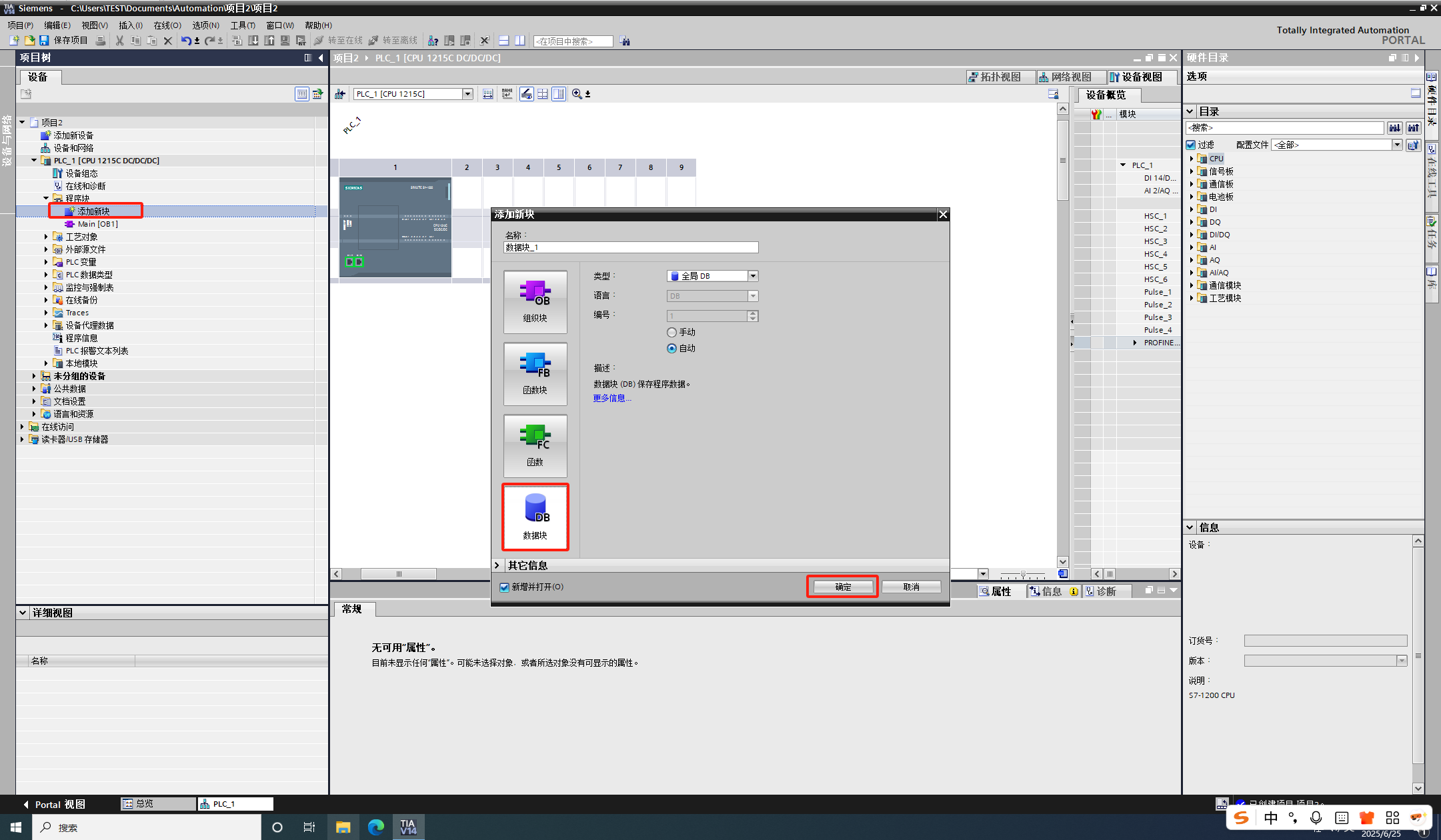

创建数据块

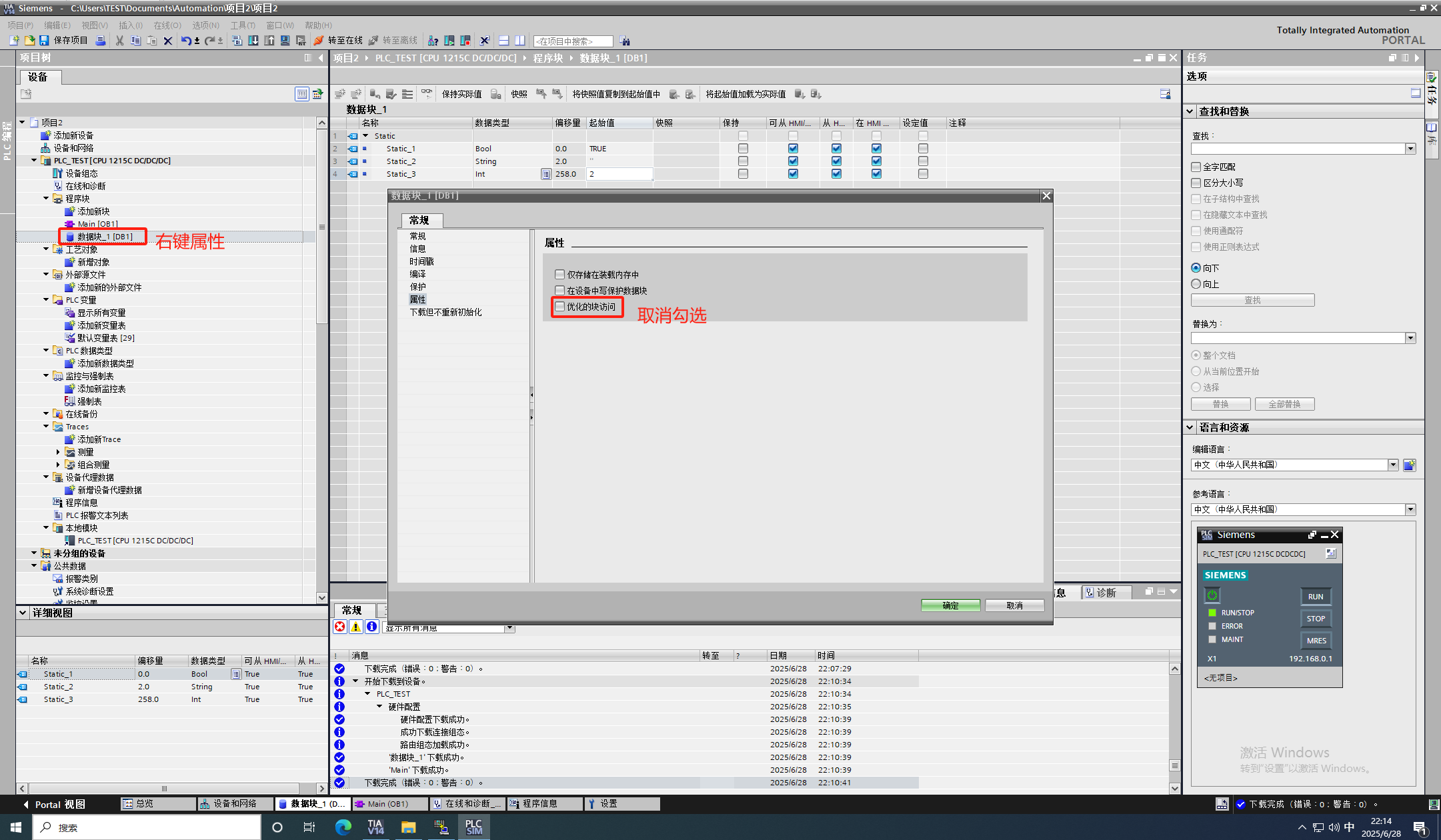

取消优化（设置后可通过偏移量读写对应字段值）

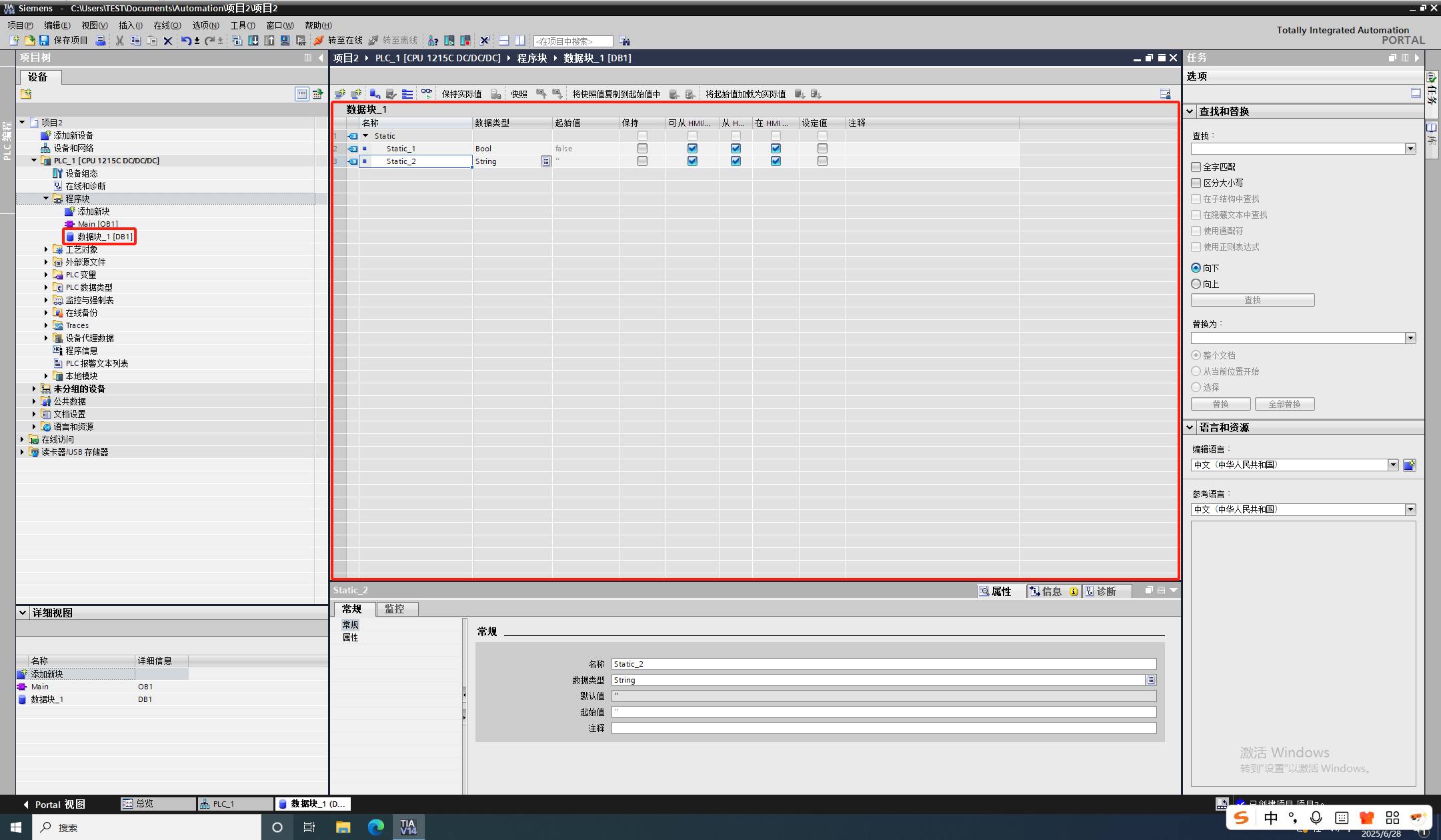

添加字段，随便加几个测试用即可

配置NetToPLCsim

NetToPLCsim我理解有点像端口映射，将宿主IP映射到PLC IP,映射完成就可以通过宿主IP访问PLC IP，这里需要注意NetToPLCsim必须先于博途仿真运行。

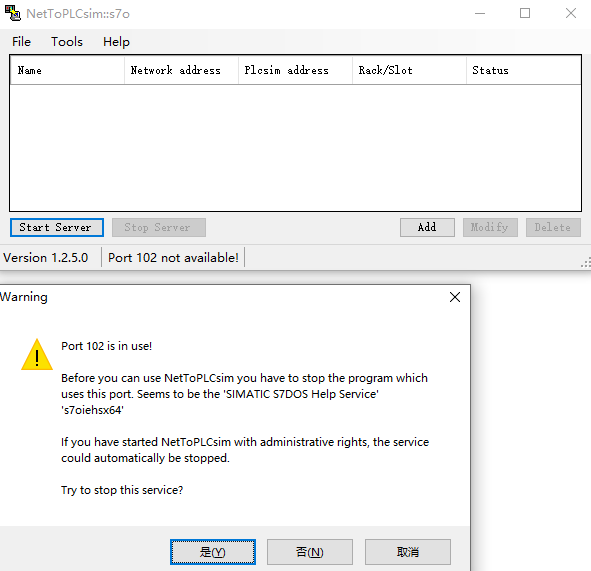

以管理员身份启动NetToPLCsim.exe

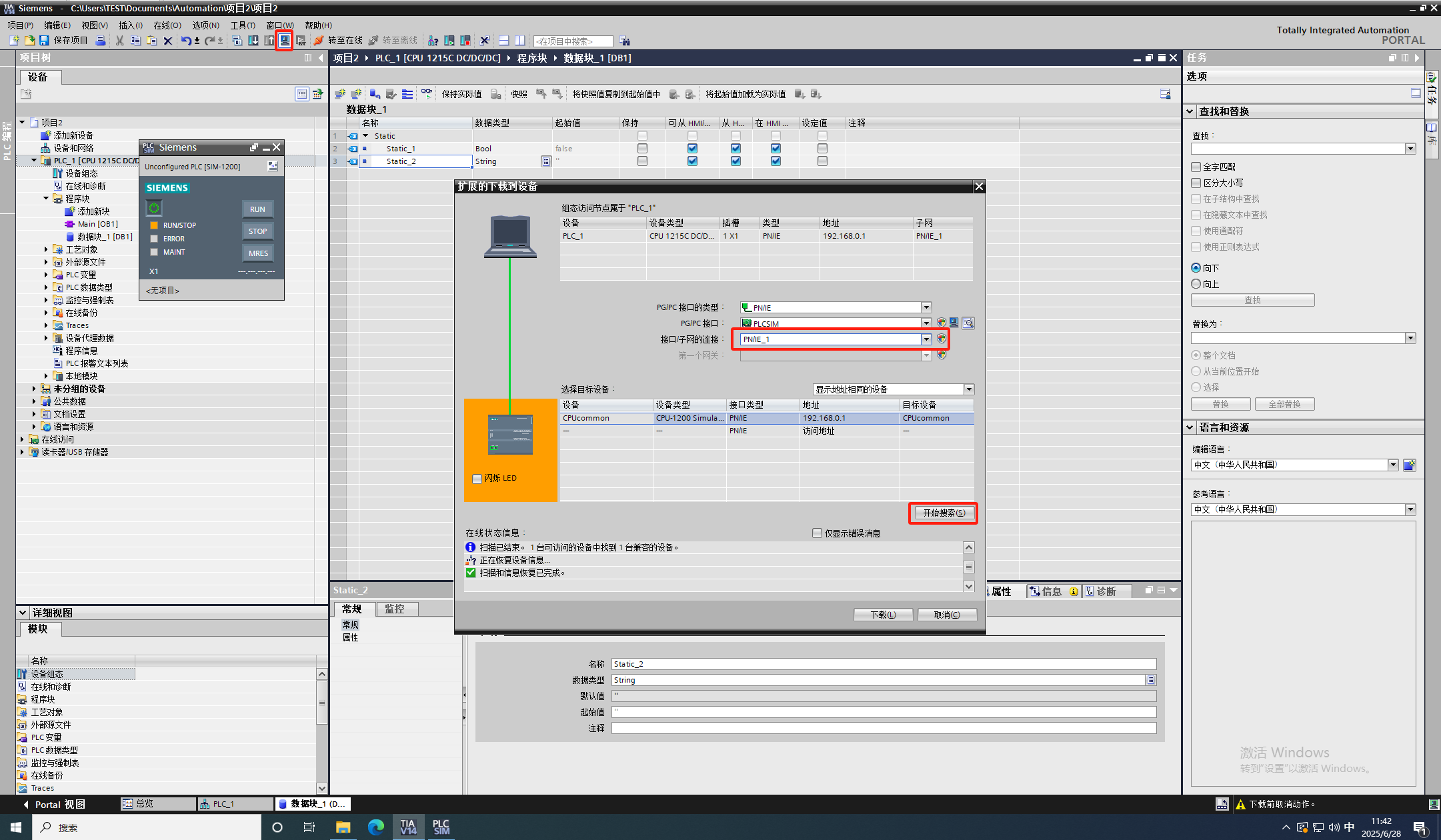

然后操作博图点击“开始仿真”，并下载到设备，启动模拟机，搜索到虚拟设备、点击下载

点击装载、完成

点击run

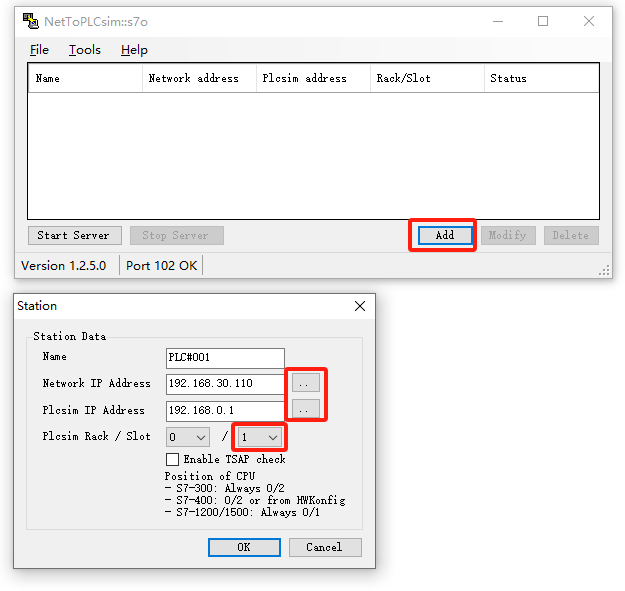

回到NetToPLCsim点击Add，选择对应IP，修改槽位（按上述设置，此处选1），添加完成点击Strat Server

至此测试环境就完成了

开发测试

首先创建个WINFORM测试程序（此处IP为虚拟机IP，端口其实没有必要设置，默认就是102）

using S7.Net;
using System;
using System.Windows.Forms;

namespace PLCTEST
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }

        private void buttonConnect_Click(object sender, EventArgs e)
        {
            textBox_log.AppendText("开始连接" + Environment.NewLine);
            Plc plc = new Plc(CpuType.S71200, textBox_IP.Text,int.Parse(textBox_port.Text), 0, 0);
            plc.Open();
            textBox_log.AppendText("连接成功" + Environment.NewLine);

            bool result = (bool)plc.Read("DB1.DBX0.0");
            textBox_log.AppendText("DB1.DBX0.0 value: " + result + Environment.NewLine);
            textBox_log.AppendText("写入新值："+ !result + Environment.NewLine);
            plc.Write("DB1.DBX0.0", !result);
            result = (bool)plc.Read("DB1.DBX0.0");
            textBox_log.AppendText("DB1.DBX0.0 new value: " + result + Environment.NewLine);
        }
    }
}

到这一步环境配置和代码测试就结束了，更进一步的上位机学习敬请期待吧
