本文详细介绍了SimFun模型的组成部分，包括SimFun_20210122、Chart、sim_fun和A四个关键部分。着重讨论了数据范围，如Chart中的y、sim_fun、A、m、n等数据类型及其作用。同时强调了模块的输入输出端口和数据组织形式的重要性。通过对模型的深入解析，帮助读者理解SimFun模型的工作原理和数据处理流程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

1.模型

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

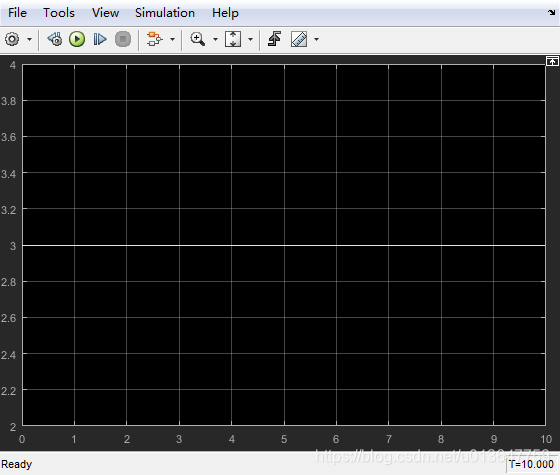

2.运行结果

在这里插入图片描述

3.数据范围

3.1 SimFun_20210122

在这里插入图片描述

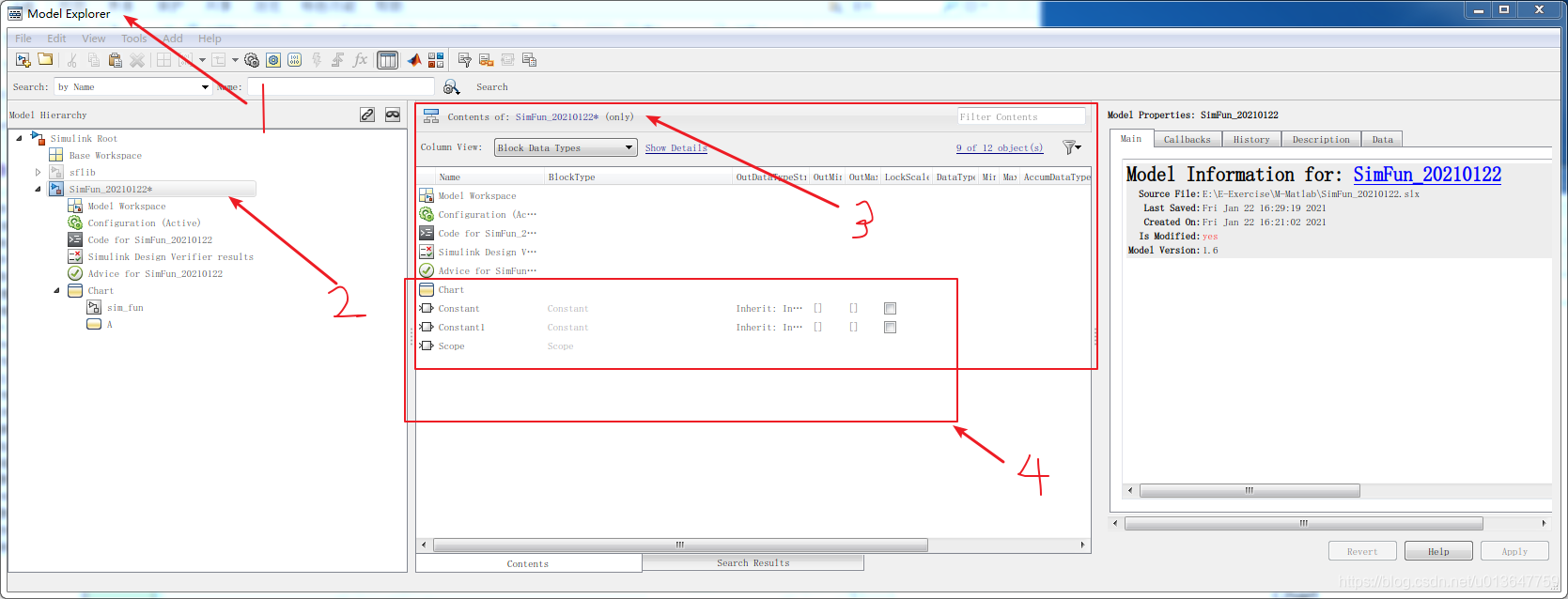

  1. 打开Model Exploreer，选中SimFun_20210122，可以看到Contents os: SimFun_20210122中的内容

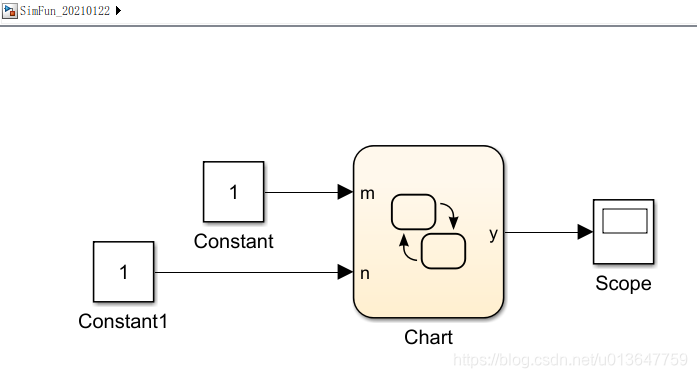

  2. 主要看箭头4中的内容：Chart、Constant、Constant1、Scope，也就是在文中#1.模型的第一张图片内的 4 个模块。

3.2 Chart

在这里插入图片描述

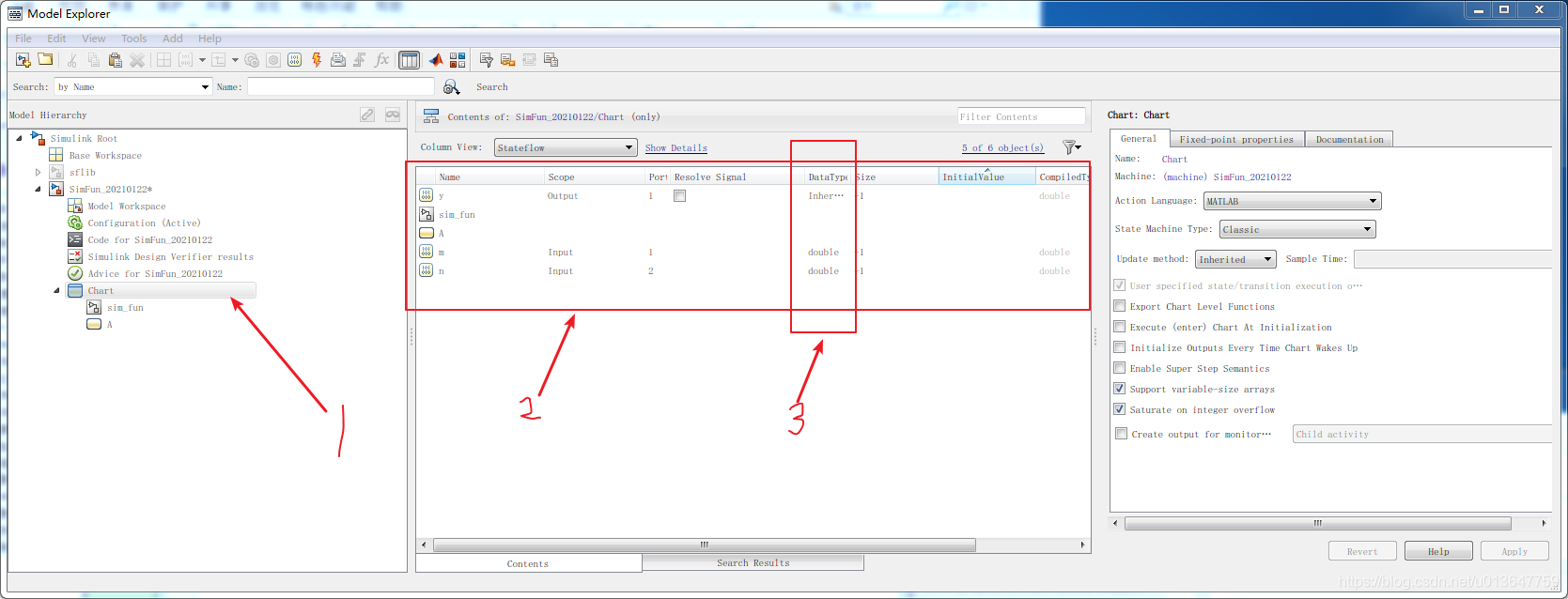

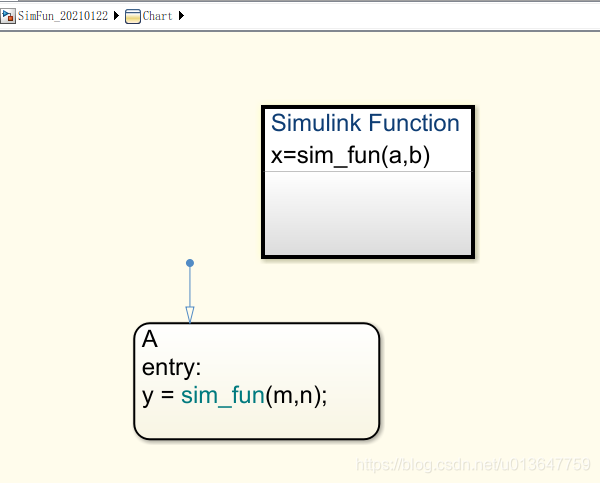

  1. 选中Chart，可以看到存在五个内容：y、sim_fun、A、m、n，分别对应A-State、y-输出数据、m-输入数据、n-输入数据这三个数据均是动作y = sim_fun(m,n);的数据(或者说是调用函数sim_fun的参数)
  2. 顺便说一下Scope的设置：y-output对应文中#1.模型的第一张图片内的输出，m-input、n-input对应文中#1.模型的第一张图片内的两个输入。
  3. 数据类型：m、n数据类型为double，y数据类型为Inherit: Same as Simulink

3.3 sim_fun

在这里插入图片描述

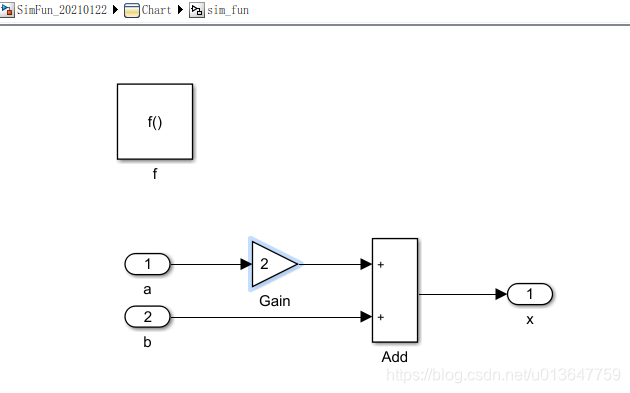

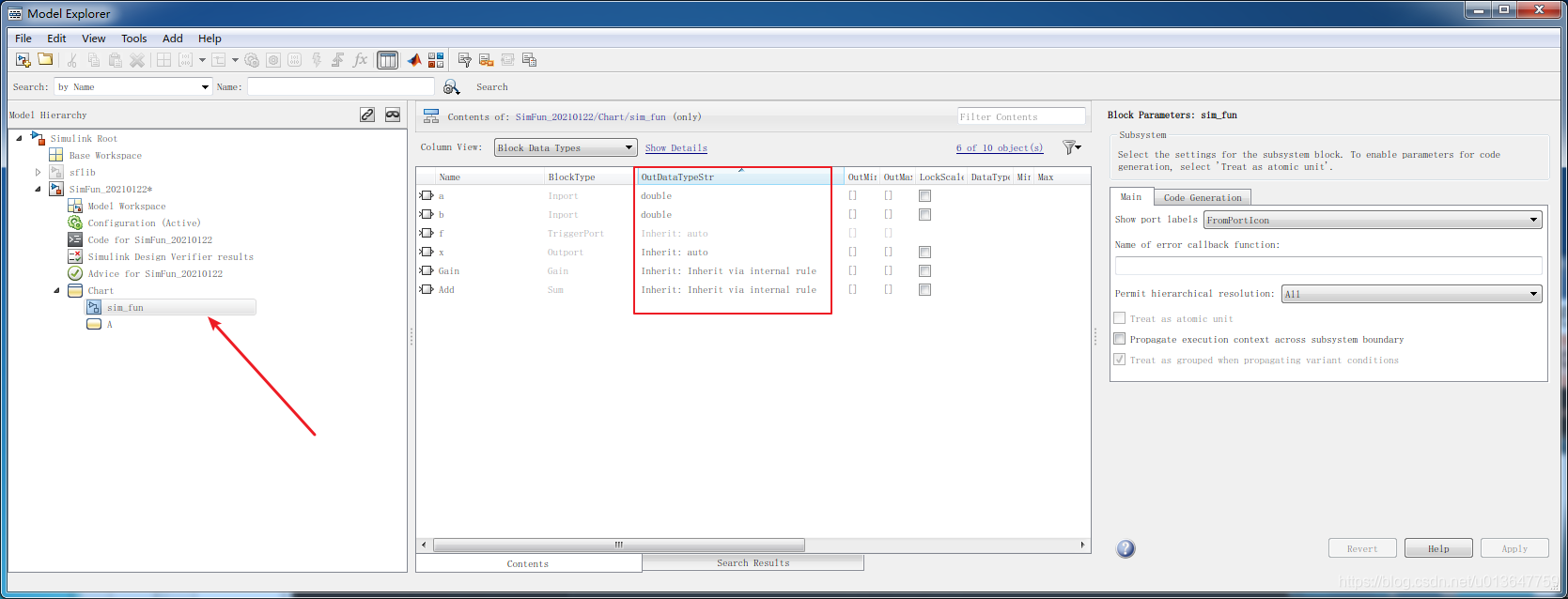

  1. 选中sim_fun，可以看到存在六个内容，并与文中#1.模型的第三张图片内的各模块相对应。
  2. OutDataTypeStr：注意一下这里的数据类型，回头再专门整理一篇。

3.4 A

在这里插入图片描述
State A中无内容。

4. 简单总结

  1. 要注意数据类型
  2. 要注意模块的输入输出端口，也可说是注意模块的数据组织形式
