1.环境搭建-Spark on YARN
将Spark Application提交运行到YARN集群上，至关重要，企业中大多数都是运行在YANR上，文档：http://spark.apache.org/docs/3.1.2/running-on-yarn.html#launching-spark-on-yarn。
spark on yarn 模式官方文档说明：
http://spark.apache.org/docs/latest/running-on-yarn.html
http://spark.apache.org/docs/latest/running-on-yarn.html#configuration
同时注意，如果我们的spark程序是运行在yarn上面的话，那么我们就不需要spark 的集群了，我们只需要找任意一台机器配置我们的spark的客户端提交任务到yarn集群上面去即可。
Yarn是一个成熟稳定且强大的资源管理和任务调度的大数据框架,在企业中市场占有率很高,意味着有很多公司都在用Yarn,将公司的资源交给Yarn做统一的管理!并支持对任务做多种模式的调度,如FIFO/Capacity/Fair等多种调度模式!
所以很多计算框架,都主动支持将计算任务放在Yarn上运行,如Spark/Flink
企业中也都是将Spark Application提交运行在YANR上。
1.1 SparkOnYarn本质
Spark On Yarn的本质?
将Spark任务的pyspark文件，经过Py4J转换，提交到Yarn的JVM中去运行
Spark On Yarn需要啥?
1.需要Yarn集群:已经安装了
2.需要提交工具:spark-submit命令--在spark/bin目录
3.需要被提交的PySpark代码:Spark任务的文件，如spark/examples/src/main/python/pi.py中有示例程序,或我们后续自己开发的Spark任务)
4.需要其他依赖jar:Yarn的JVM运行PySpark的代码经过Py4J转化为字节码，需要Spark的jar包支持!Spark安装目录中有jar包,在spark/jars/中
1.3 部署模式DeployMode
Spark Application提交运行时部署模式Deploy Mode，表示的是Driver Program运行的地方，要么是提交应用的Client：client，要么是集群中从节点（Standalone：Worker，YARN：NodeManager）：cluster。
默认值为client，当时在实际项目中，尤其在生产环境，使用cluster部署模式提交应用运行。
两种模式区别
Cluster和Client模式最最本质的区别是：Driver程序运行在哪里。
client 模式
此种模式：
1）Driver 在本地运行
2）Executor 在集群的Worker节点上运行

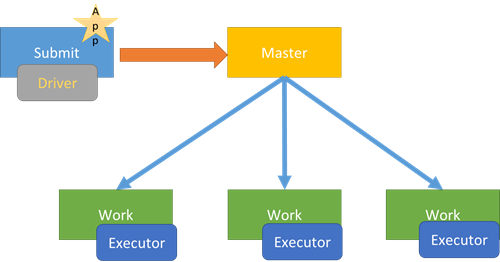

以Spark Application运行到Standalone集群上为例，前面提交运行圆周率PI或者词频统计WordCount程序时，默认DeployMode为Client，表示应用Driver Program运行在提交应用Client主机上（启动JVM Process进程），示意图如下：
假设运行圆周率PI程序，采用client模式，命令如下：
SPARK_HOME=/export/server/spark
${SPARK_HOME}/bin/spark-submit \
--master spark://node1.itcast.cn:7077,node2.itcast.cn:7077 \
--deploy-mode client \
--driver-memory 512m \
--executor-memory 512m \
--num-executors 1 \
--total-executor-cores 2 \
--conf "spark.pyspark.driver.python=/root/anaconda3/bin/python3" \
--conf "spark.pyspark.python=/root/anaconda3/bin/python3" \
${SPARK_HOME}/examples/src/main/python/pi.py \
10
cluster 模式
在cluster模式中，无论是Driver还是Executor都是运行在Worker节点上。
注意：
1）测试运行程序时，可以使用client和cluster部署模式
2）生产环境中，建议使用cluster部署模式，必须使用此种模式

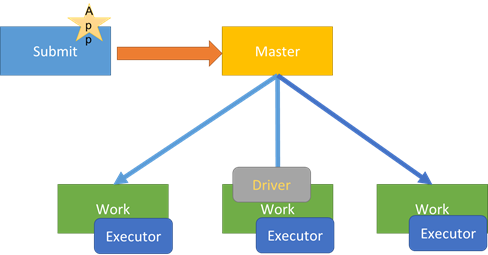

如果采用cluster模式运行应用，应用Driver Program运行在集群从节点Worker某台机器上，示意图如下：
假设运行圆周率PI程序，采用cluster模式，命令如下：
SPARK_HOME=/export/server/spark
${SPARK_HOME}/bin/spark-submit \
--master spark://node1.itcast.cn:7077,node2.itcast.cn:7077 \
--deploy-mode cluster \
--driver-memory 512m \
--executor-memory 512m \
--num-executors 1 \
--total-executor-cores 2 \
--conf "spark.pyspark.driver.python=/root/anaconda3/bin/python3" \
--conf "spark.pyspark.python=/root/anaconda3/bin/python3" \
${SPARK_HOME}/examples/src/main/python/pi.py \
10两者比较
Cluster和Client模式最最本质的区别是：Driver程序运行在哪里。
cluster模式：生产环境中使用该模式
Driver程序在YARN集群中
应用的运行结果不能在客户端client显示
client模式：学习测试时使用，开发不用，了解即可
Driver运行在Client上的SparkSubmit进程中
应用程序运行结果会在客户端显示
1.4 Spark On Yarn两种模式
当一个MR应用提交运行到Hadoop YARN上时

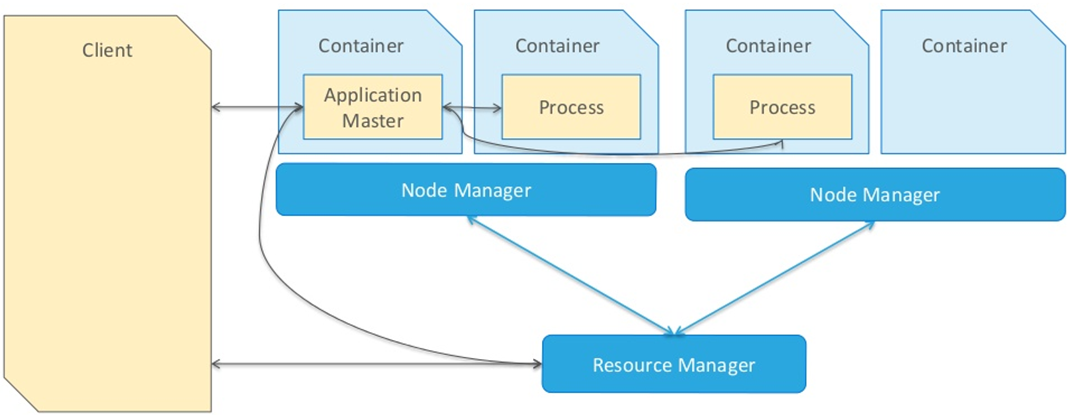

包含两个部分：应用管理者AppMaster和运行应用进程Process（如MapReduce程序MapTask和ReduceTask任务），如下图所示：
当一个Spark应用提交运行在集群上时，

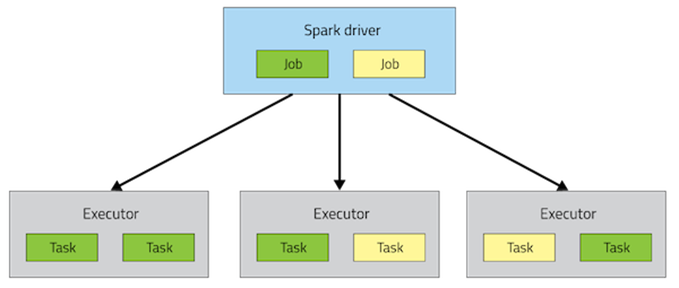

应用架构有两部分组成：Driver Program（资源申请和调度Job执行）和Executors（运行Job中Task任务和缓存数据），都是JVM Process进程：
而Driver程序运行的位置可以通过--deploy-mode 来指定, 值可以是:
1.client:表示Driver运行在提交应用的Client上(默认)
2.cluster:表示Driver运行在集群中(Standalone：Worker，YARN：NodeManager)
client 模式

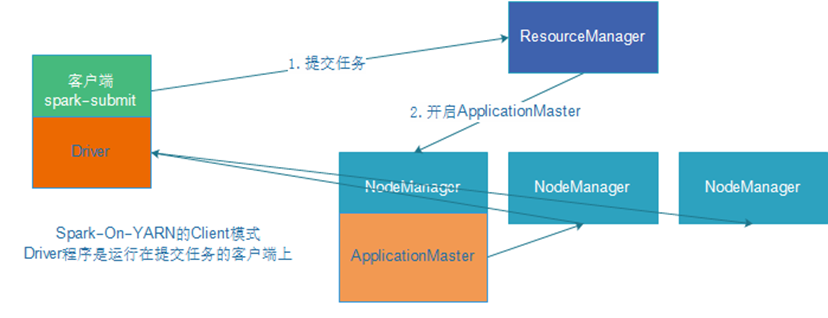

lDeployMode为Client，表示应用Driver Program运行在提交应用Client主机上，示意图如下：
l运行圆周率PI程序，采用client模式，命令如下：
SPARK_HOME=/export/server/spark
${SPARK_HOME}/bin/spark-submit \
--master yarn \
--deploy-mode client \
--driver-memory 512m \
--executor-memory 512m \
--executor-cores 1 \
--num-executors 2 \
--queue default \
--conf "spark.pyspark.driver.python=/root/anaconda3/bin/python3" \
--conf "spark.pyspark.python=/root/anaconda3/bin/python3" \
${SPARK_HOME}/examples/src/main/python/pi.py \
10
cluster 模式
lDeployMode为Cluster，表示应用Driver Program运行在集群从节点某台机器上，示意图如下：

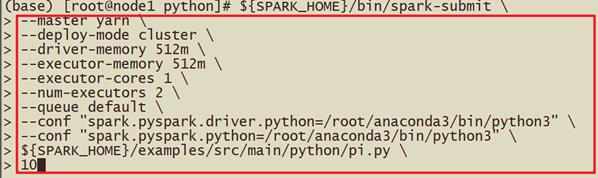

l运行圆周率PI程序，采用cluster模式，命令如下：
${SPARK_HOME}/bin/spark-submit \
--master yarn \
--deploy-mode cluster \
--driver-memory 512m \
--executor-memory 512m \
--executor-cores 1 \
--num-executors 2 \
--queue default \
--conf "spark.pyspark.driver.python=/root/anaconda3/bin/python3" \
--conf "spark.pyspark.python=/root/anaconda3/bin/python3" \
${SPARK_HOME}/examples/src/main/python/pi.py \
10

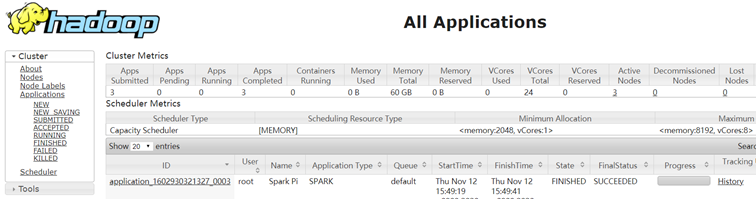

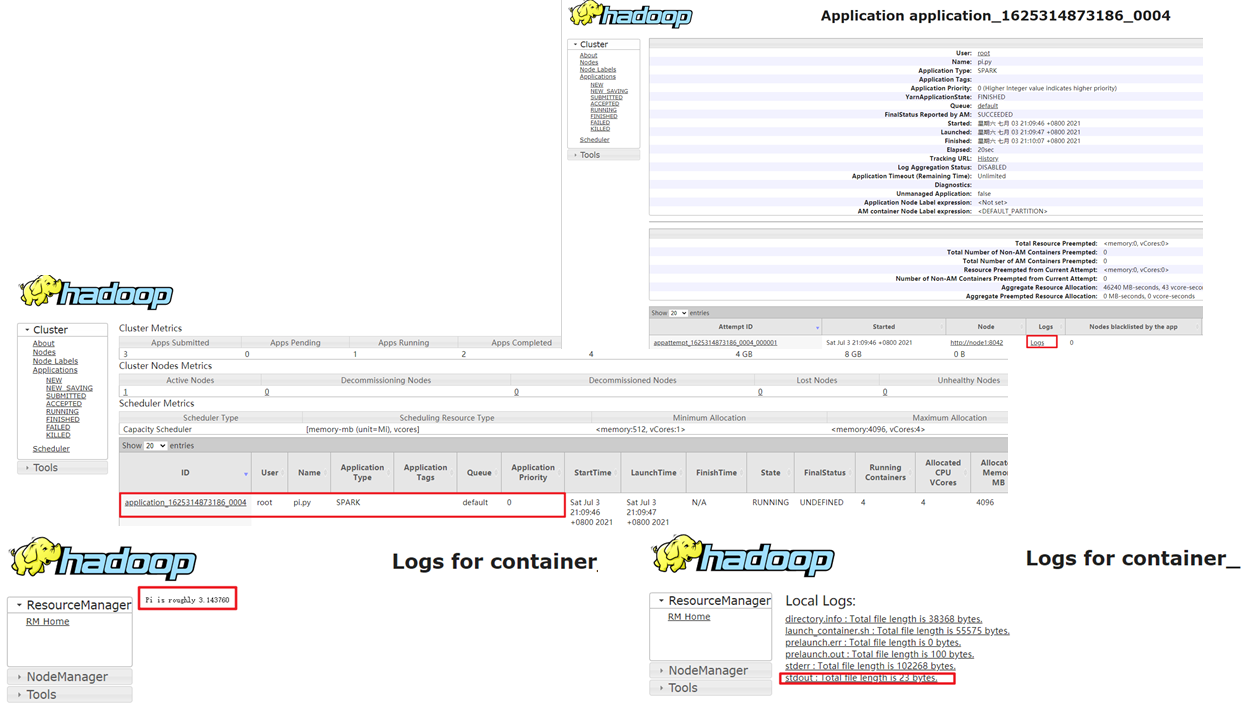

l结果查看：http://node1:8088/cluster
l进入8088yarn应用目录
总结
Client模式和Cluster模式最最本质的区别是：Driver程序运行在哪里。
Client模式：学习测试时使用，开发不用，了解即可
1.Driver运行在Client上,和集群的通信成本高
2.Driver输出结果会在客户端显示
Cluster模式：生产环境中使用该模式
1.Driver程序在YARN集群中，和集群的通信成本低
2.Driver输出结果不能在客户端显示
3.该模式下Driver运行ApplicattionMaster这个节点上,由Yarn管理，如果出现问题，yarn会重启ApplicattionMaster(Driver)
扩展阅读：两种模式详细流程

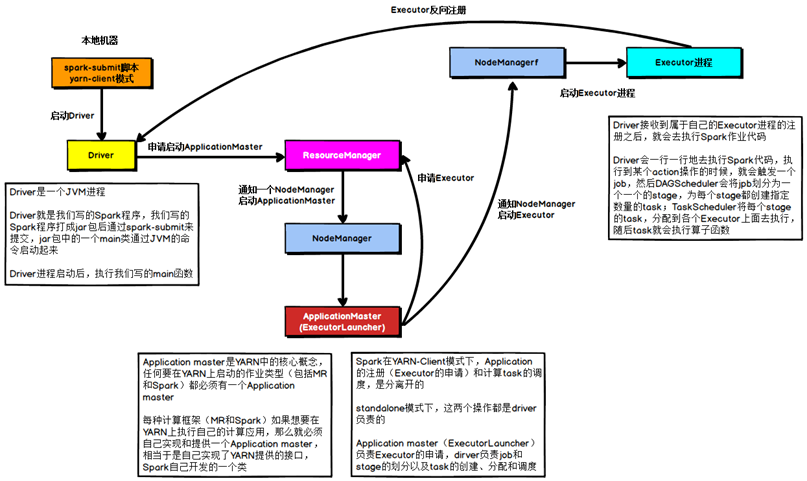

在YARN Client模式下，Driver在任务提交的本地机器上运行，示意图如下：
具体流程步骤如下：
1）、Driver在任务提交的本地机器上运行，Driver启动后会和ResourceManager通讯申请启动ApplicationMaster；
2）、随后ResourceManager分配Container，在合适的NodeManager上启动ApplicationMaster，此时的ApplicationMaster的功能相当于一个ExecutorLaucher，只负责向ResourceManager申请Executor内存；
3）、ResourceManager接到ApplicationMaster的资源申请后会分配Container，然后ApplicationMaster在资源分配指定的NodeManager上启动Executor进程；
4）、Executor进程启动后会向Driver反向注册，Executor全部注册完成后Driver开始执行main函数；
5）、之后执行到Action算子时，触发一个Job，并根据宽依赖开始划分Stage，每个Stage生成对应的TaskSet，之后将Task分发到各个Executor上执行。

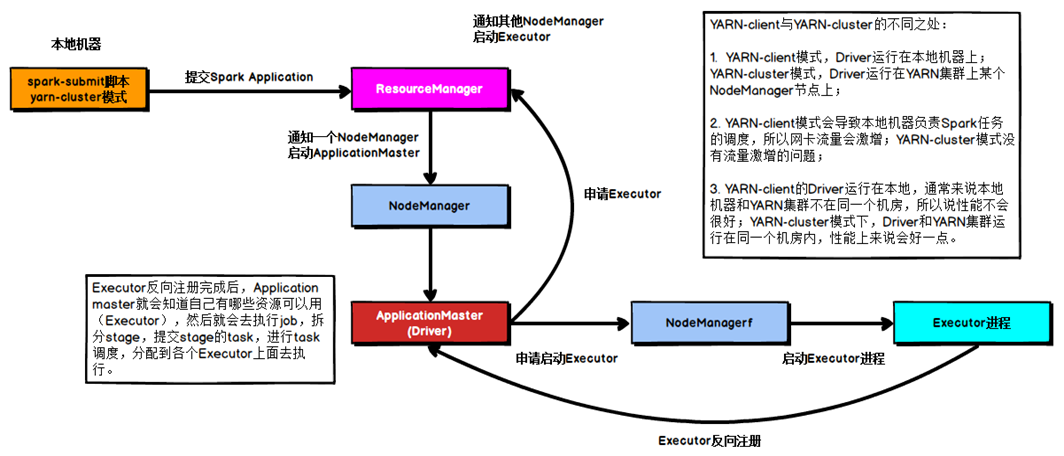

在YARN Cluster模式下，Driver运行在NodeManager Contanier中，此时Driver与AppMaster合为一体，示意图如下：
具体流程步骤如下：
1）、任务提交后会和ResourceManager通讯申请启动ApplicationMaster;
2）、随后ResourceManager分配Container，在合适的NodeManager上启动ApplicationMaster，此时的ApplicationMaster就是Driver；
3）、Driver启动后向ResourceManager申请Executor内存，ResourceManager接到ApplicationMaster的资源申请后会分配Container,然后在合适的NodeManager上启动Executor进程;
4）、Executor进程启动后会向Driver反向注册;
5）、Executor全部注册完成后Driver开始执行main函数，之后执行到Action算子时，触发一个job，并根据宽依赖开始划分stage，每个stage生成对应的taskSet，之后将task分发到各个Executor上执行;
2.Spark关键概念
2.1 扩展阅读：Spark 集群角色

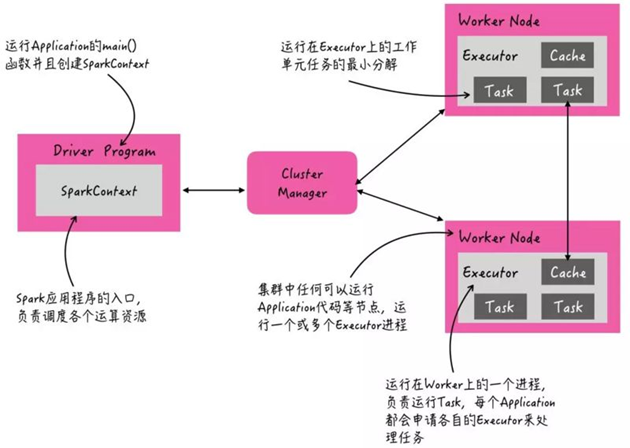

当Spark Application运行在集群上时，主要有四个部分组成，
如下示意图：
1）、Driver：是一个JVM Process 进程，编写的Spark应用程序就运行在Driver上，由Driver进程执行；
2）、Master(ResourceManager)：是一个JVM Process 进程，主要负责资源的调度和分配，并进行集群的监控等职责；
3）、Worker(NodeManager)：是一个JVM Process 进程，一个Worker运行在集群中的一台服务器上，主要负责两个职责，一个是用自己的内存存储RDD的某个或某些partition；另一个是启动其他进程和线程（Executor），对RDD上的partition进行并行的处理和计算。
4）、Executor：是一个JVM Process 进程，一个Worker(NodeManager)上可以运行多个Executor，Executor通过启动多个线程（task）来执行对RDD的partition进行并行计算，也就是执行我们对RDD定义的例如map、flatMap、reduce等算子操作。
2.2 Spark-shell和Spark-submit

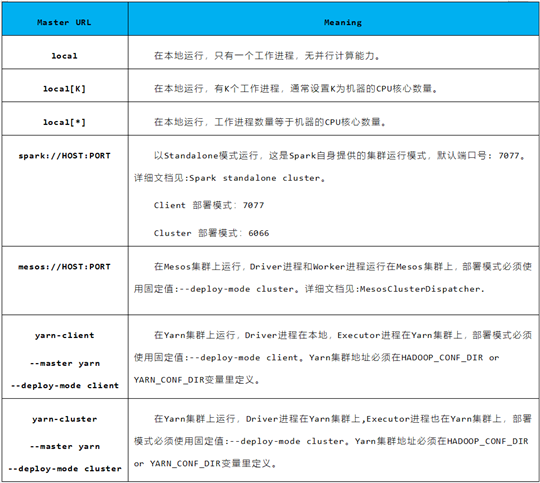

Spark支持多种集群管理器（Cluster Manager）,取决于传递给SparkContext的MASTER环境变量的值：local、spark、yarn，区别如下：
3.PySpark角色分析
核心架构图
角色分析
（1）在Driver端，通过Py4j实现在Python中调用Java的方法，即将用户写的PySpark程序”映射”到JVM中，例如，用户在PySpark中实例化一个Python的SparkContext对象，最终会在JVM中实例化Scala的SparkContext对象；
（2）在Executor端，则不需要借助Py4j，因为Executor端运行的Task逻辑是由Driver发过来的，那是序列化后的字节码，虽然里面可能包含有用户定义的Python函数或Lambda表达式，Py4j并不能实现在Java里调用Python的方法，为了能在Executor端运行用户定义的Python函数或Lambda表达式，则需要为每个Task单独启一个Python进程，通过socket通信方式将Python函数或Lambda表达式发给Python进程执行。
相关组件组件：
master：主节点进程，在整个集群中，最多只有一个Master处于Active状态。在使用spark-shell等交互式运行或者使用官方提供的run-example实例时，Driver运行在Master节点中；若是使用spark-submit工具进行任务的提交或者IDEA等工具开发运行任务时，Driver是运行在本地客户端的。
worker：从节点进程，类似于yarn中的NodeManager，在整个集群中，可以有多个Worker（>0）。负责当前WorkerNode上的资源汇报、监督当前节点运行的Executor。并通过心跳机制来保持和Master的存活性连接。Executor受到Worker掌控，一个Worker启动Executor的个数受限于 机器中CPU核数。每个Worker节点存在一个多个CoarseGrainedExecutorBackend进程，每个进程包含一个Executor对象，该对象持有一个线程池，每个线程执行一个Task。
核心概念
（1）Application：指的是用户编写的Spark应用程序，包含了含有一个Driver功能的代码和分布在集群中多个节点上运行的Executor代码。
（2）Driver:运行Application的main函数并创建SparkContext，SparkContext的目的是为了准备Spark应用程序的运行环境。SparkContext负责资源的申请、任务分配和监控等。当Executor运行结束后，Driver负责关闭SparkContext；
（3）Job：一个Application可以产生多个Job，其中Job由Spark Action触发产生。每个Job包含多个Task组成的并行计算。
（4）Stage：每个Job会拆分为多个Task，作为一个TaskSet,称为Stage；Stage的划分和调度是由DAGScheduler负责的。Stage分为Result Stage和Shuffle Map Stage；
（5）Task：Application的运行基本单位，Executor上的工作单元。其调度和 管理由TaskScheduler负责。
（6）RDD：Spark基本计算单元，是Spark最核心的东西。表示已被分区、被序列化、不可变的、有容错机制的、能被并行操作的数据集合。
（7） DAGScheduler:根据Job构建基于Stage的DAG，划分Stage依据是RDD之间的依赖关系。
（8）TaskScheduler：将TaskSet提交给Worker运行，每个Worker运行了什么Task于此处分配。同时还负责监控、汇报任务运行情况等。
4.PySpark架构

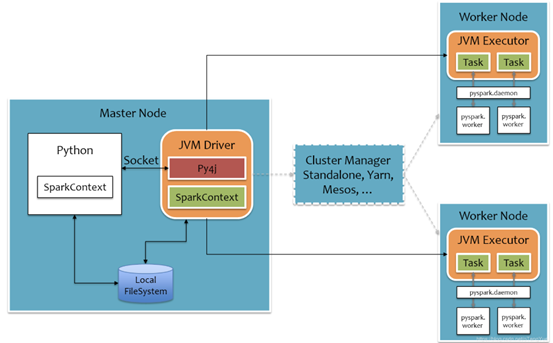

PySpark宗旨是在不破坏Spark已有的运行时架构，在Spark架构外层包装一层Python API，借助Py4j实现Python和Java的交互，进而实现通过Python编写Spark应用程序，其运行时架构如下图所示。
核心架构图

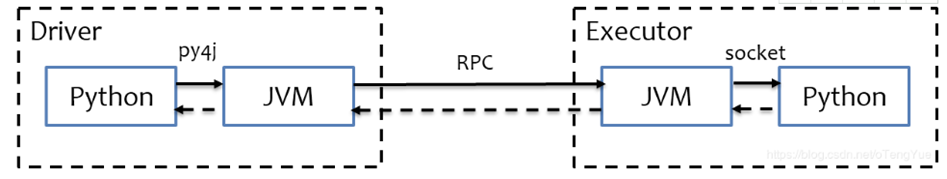

其中白色部分是新增的Python进程，在Driver端，通过Py4j实现在Python中调用Java的方法，即将用户写的PySpark程序”映射”到JVM中，例如，用户在PySpark中实例化一个Python的SparkContext对象，最终会在JVM中实例化Scala的SparkContext对象；在Executor端，则不需要借助Py4j，因为Executor端运行的Task逻辑是由Driver发过来的，那是序列化后的字节码，虽然里面可能包含有用户定义的Python函数或Lambda表达式，Py4j并不能实现在Java里调用Python的方法，为了能在Executor端运行用户定义的Python函数或Lambda表达式，则需要为每个Task单独启一个Python进程，通过socket通信方式将Python函数或Lambda表达式发给Python进程执行。语言层面的交互总体流程如下图所示，实线表示方法调用，虚线表示结果返回。
