Lumerical ------ 多模干涉仪的设计 Multi-mode interferometer(MMI)

引言

与 Splitter 器件一样，MMI 器件也是一种常见的分光器件，可以根据用户的需求将光束分成不同的比例。本文，我们将介绍如何仿真 MMI 器件。

正文

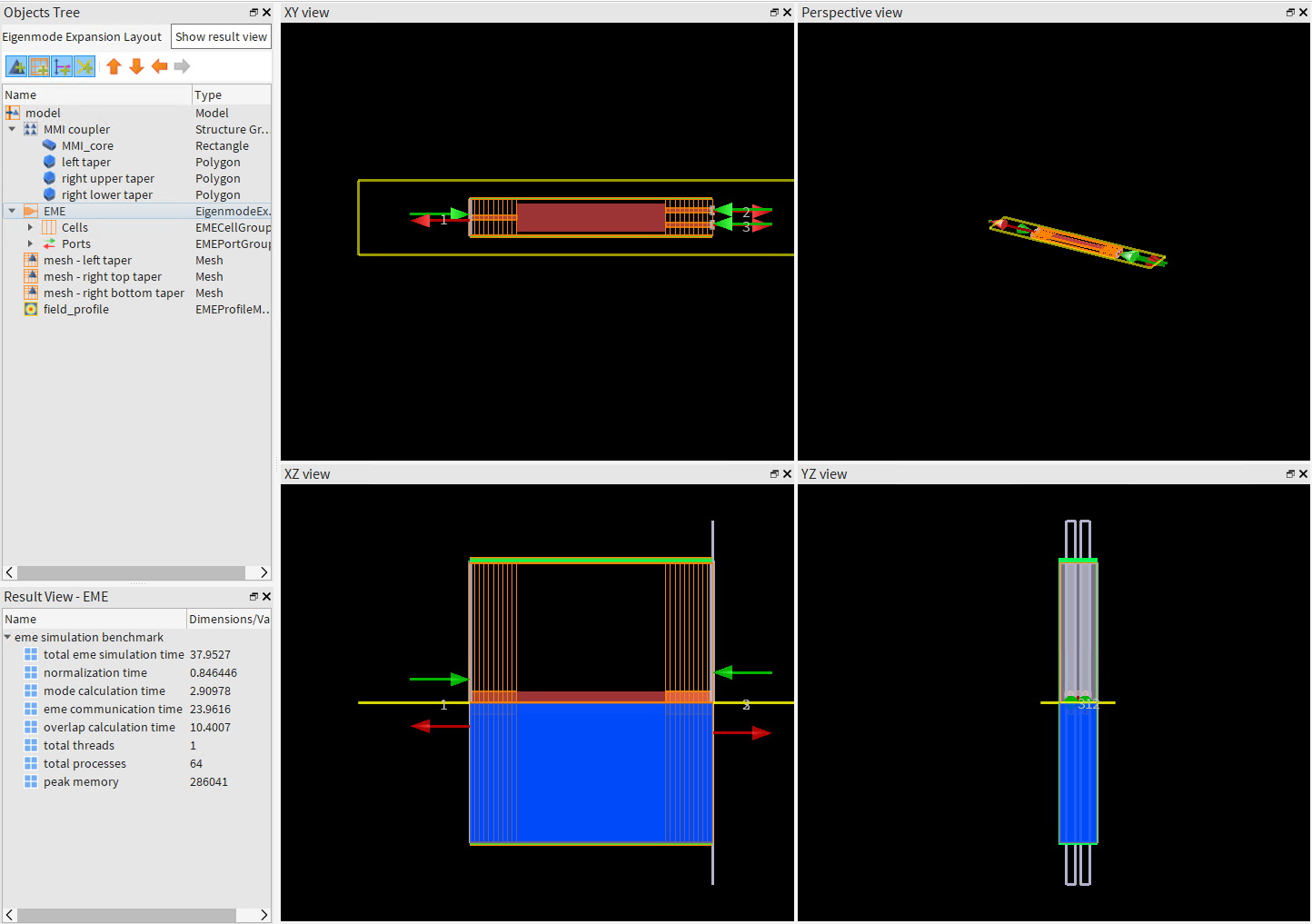

这里以官网给出的案例为例。下载好官网教程并解压后，打开 MMI.lms 文件，我们可以得到如下 CAD 界面：

这里我们使用的是 1x2 MMI，其本质上是由四个部分组成的，中间的矩形多模式干涉区域以及左右两侧的三个 taper 模式转换区域。

模式收敛性扫描

之前的教程中我们也提及了，为了获取稳定的模式场分布，通常，我们需要进行模式收敛性扫描。打开工程文件后，我们需要执行以下操作步骤：

1. 点击 Run 按键，运行 EME Solver。运行完成后，EME Analysis Window 中的 Mode convergence sweep 选项会解锁，我们会得到如下界面。
