Lumerical Export ------ S 参数文件格式

光学 N 端口 S 参数

光学 N 端口 S 参数元素有两个可用的类型：transmission 和 modulation。

transmission 类型文件

默认

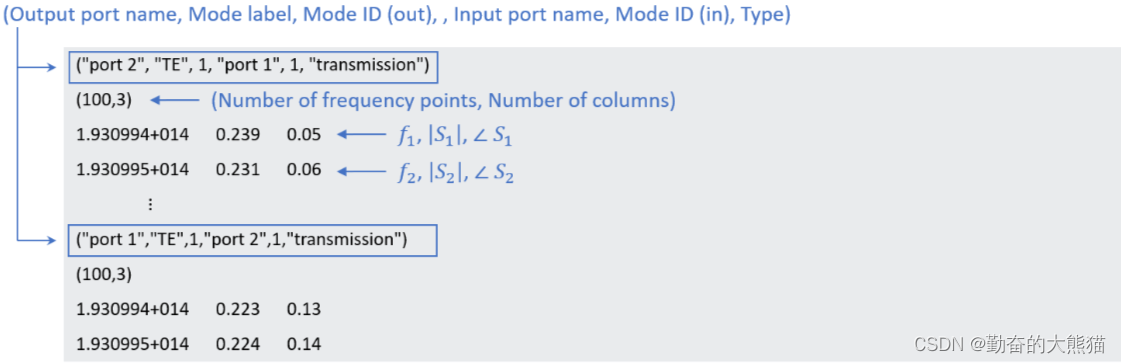

在这里插入图片描述
通过上图中蓝色文字的提示信息可知，表头数据表示的是，(输出端口的名称，模式标签，输出端口的模式标识，输入端口的名称，输入端口的模式标识，光学 N 端口 S 参数元素)。

即，port2 是输出端口的名称，TE 是模式标签，第一个 1 是输出端口的模式标识，port1 是输入端口的名称，第二个 1 是输入端口的模式标识，"transmission" 是光学 N 端口 S 参数元素。

选项 1：在表头中定义的元素左侧和右侧的端口数
