今天给大家介绍一下关于zemax中的Enclosed Energy Diffraction图该怎么看，以及从该图上我们可以获取到什么信息。

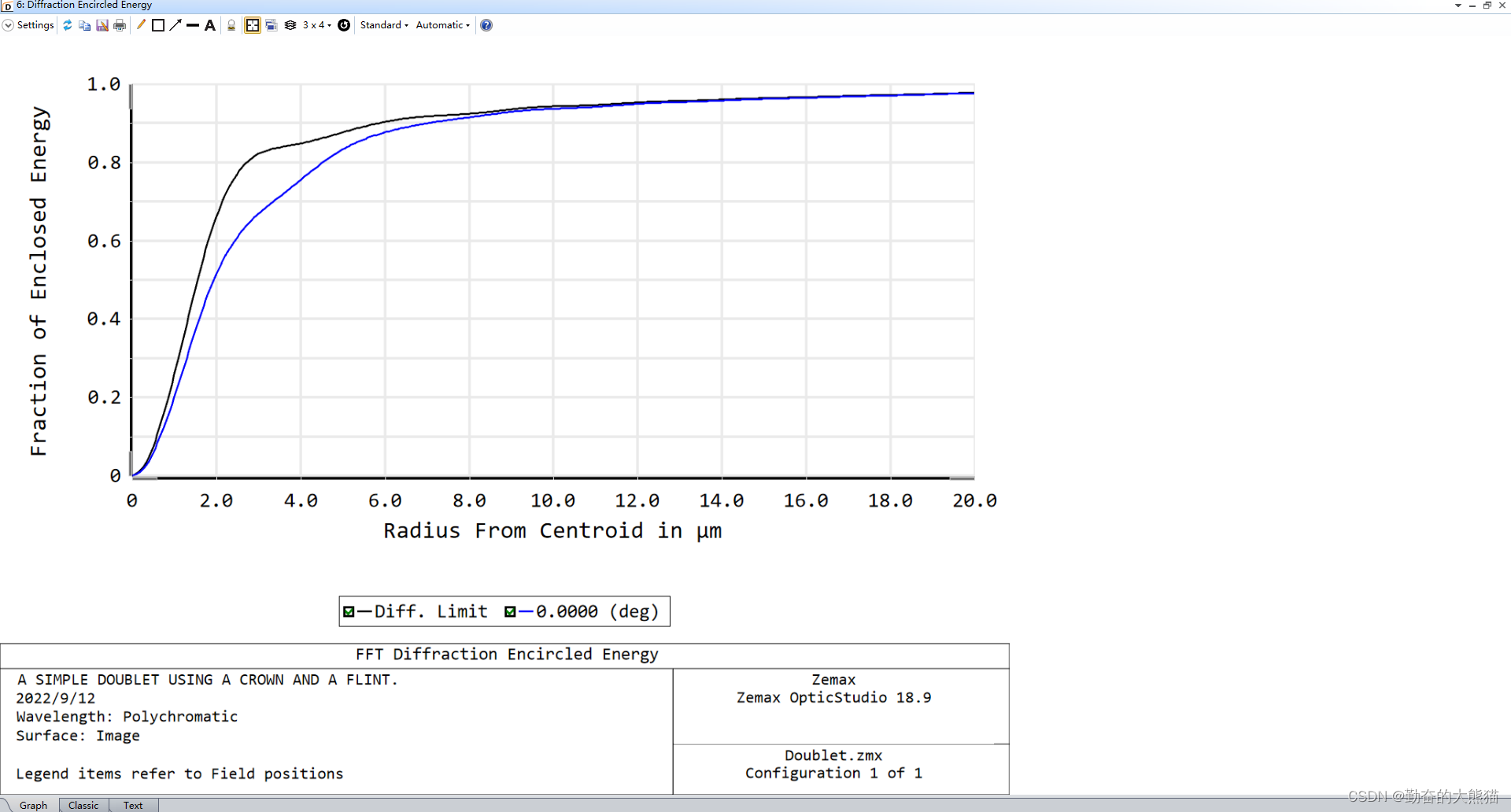

从上图可知，横坐标为距离质心的距离，而纵坐标是包围部分内含有的光线的能量占据光线总能量的百分比。
在几何成像理论中，如果不考虑像差影响，那么一个物点经过光学镜头成像后将会是一个完美的像点。
然而实际中，由于像差的关系，通常我们无法获取到一个完美的像点。而是一个类似艾里斑一样的光束发生衍射后形成的圆形斑点。
而Enclosed Energy Diffraction图就是用能量的方法来判断光斑聚焦的好坏，即光斑能量的集中程度。zemax中使用Encircled energy环形圈入能量来描述随光斑的变大，所圈入能量的增加程度。若在越小光斑半径时圈入越多的能量，则说明此光斑聚焦效果越好。
换言之，就是光斑能量向外扩散的快慢。然而在使用能量扩散方法时，通常你的光学聚焦系统已经达到了较高的效果，如果光学系统本身存在问题，如采样点密度太低以及光程差的误差太大，就可能导致Enclosed Energy Diffraction图报错。
如果大家觉得有用，就请点个赞吧~
