添加采集温度的ADC之后，又增加了两个LPUART。之后又打算先尝试着把RTC调试出来，然后就遇到莫名奇妙的问题了。

RTC采用的MCP7940N芯片，是I2C接口的。

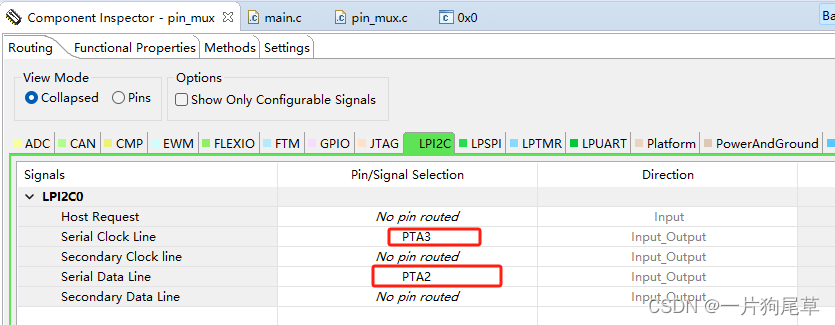

先配置的引脚：
在这里插入图片描述

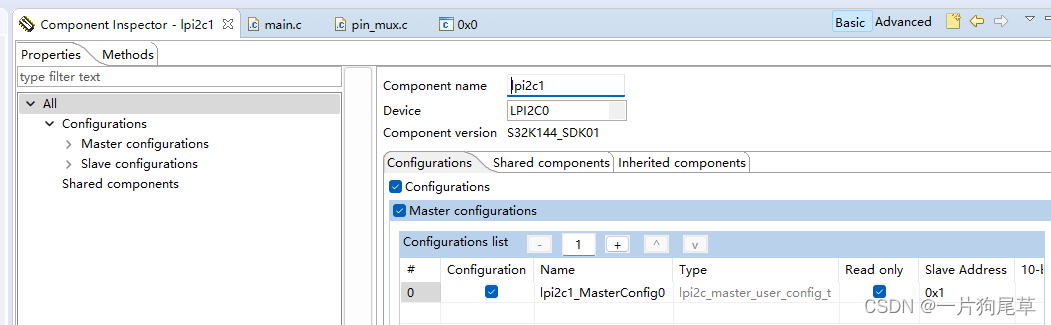

然后增加I2C的驱动：

在代码中增加初始化和发送测试的代码：
LPI2C_DRV_MasterInit(INST_LPI2C1, &lpi2c1_MasterConfig0,&lpi2c1MasterState);

uint8_t buffer[] = {0x01 , 0x02 , 0x03};
while(1)
{
LPI2C_DRV_MasterSendDataBlocking(INST_LPI2C1, buffer, 3, true, OSIF_WAIT_FOREVER);
}

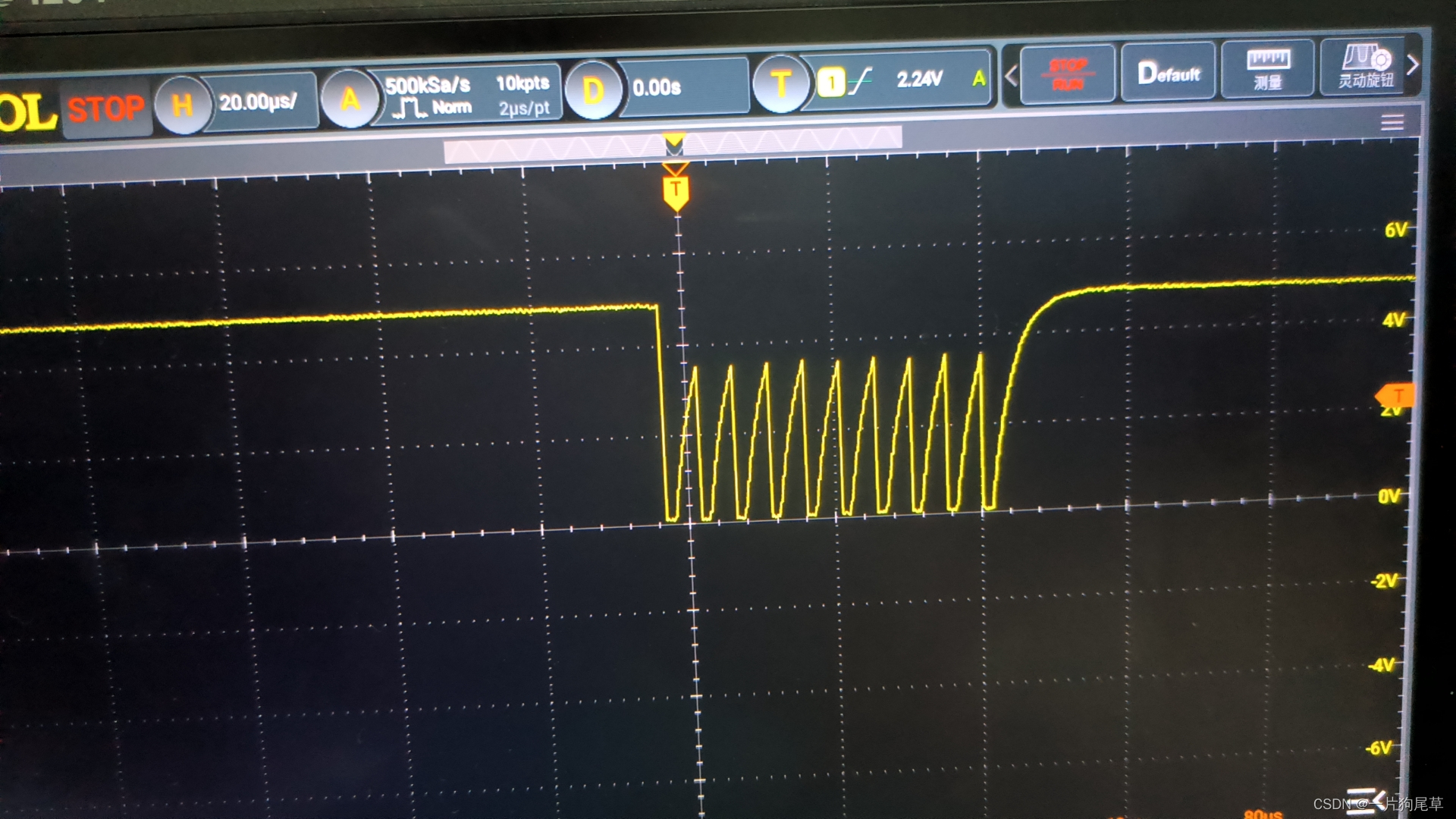

然后，就J-LINK调试就卡在了发送函数那里出不来。将超时改为100后，示波器上也测量不到任何波形。

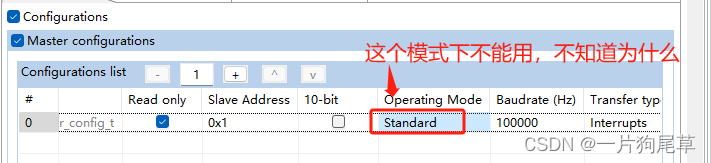

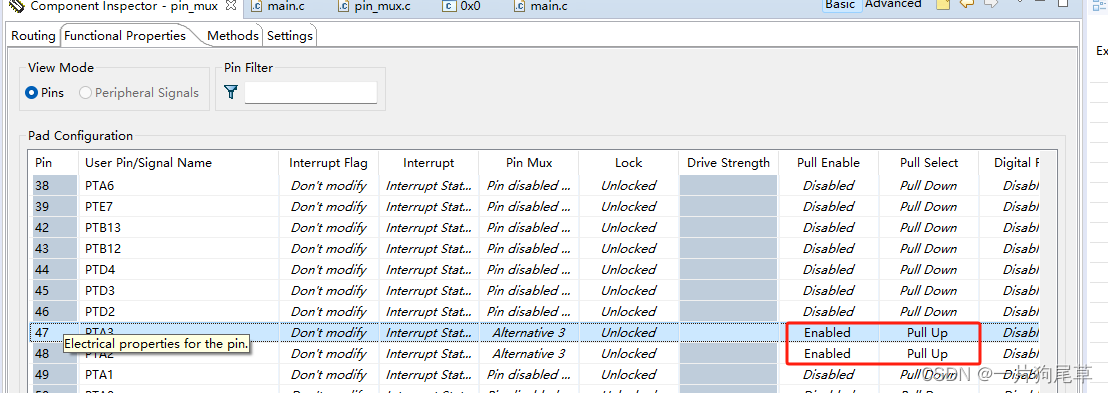

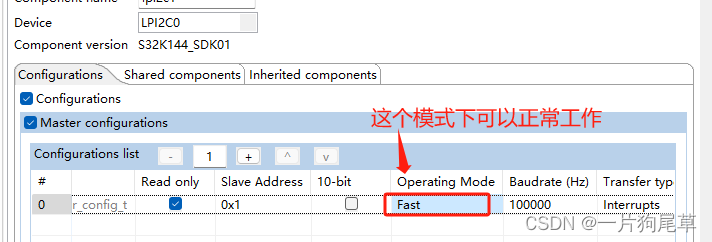

通过对比示例项目又修改了以下两处：
在这里插入图片描述

然后又重新编译了几次，为什么是几次，因为前两次不知道为什么不行，后面发现示波器有波形了。

波形不好看，示例工程中也是这样的，继续调试，

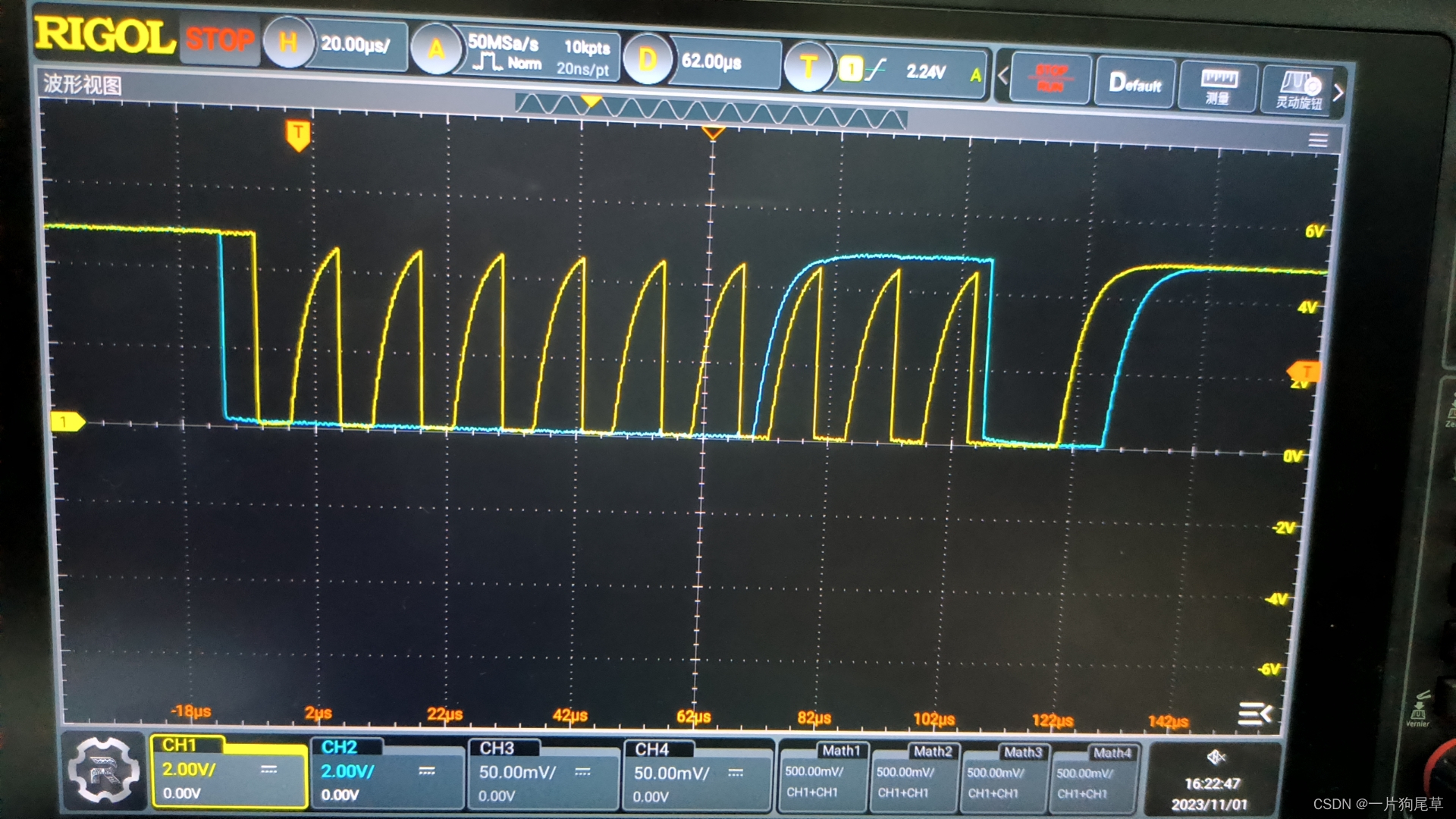

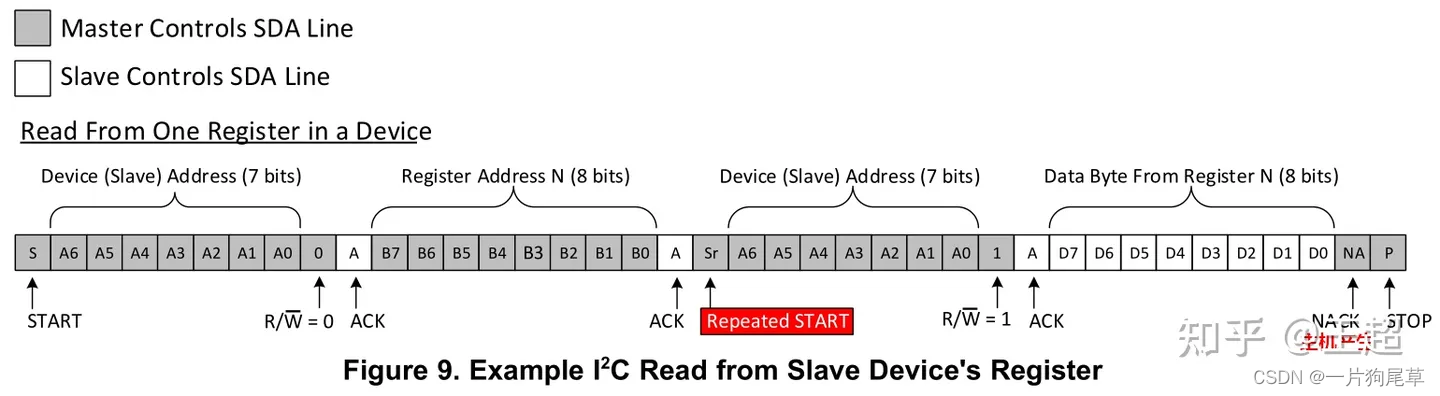

LPI2C_DRV_MasterSendDataBlocking函数的波形是这样（因为RTC地址设置的不对，所以没有应答）
在这里插入图片描述

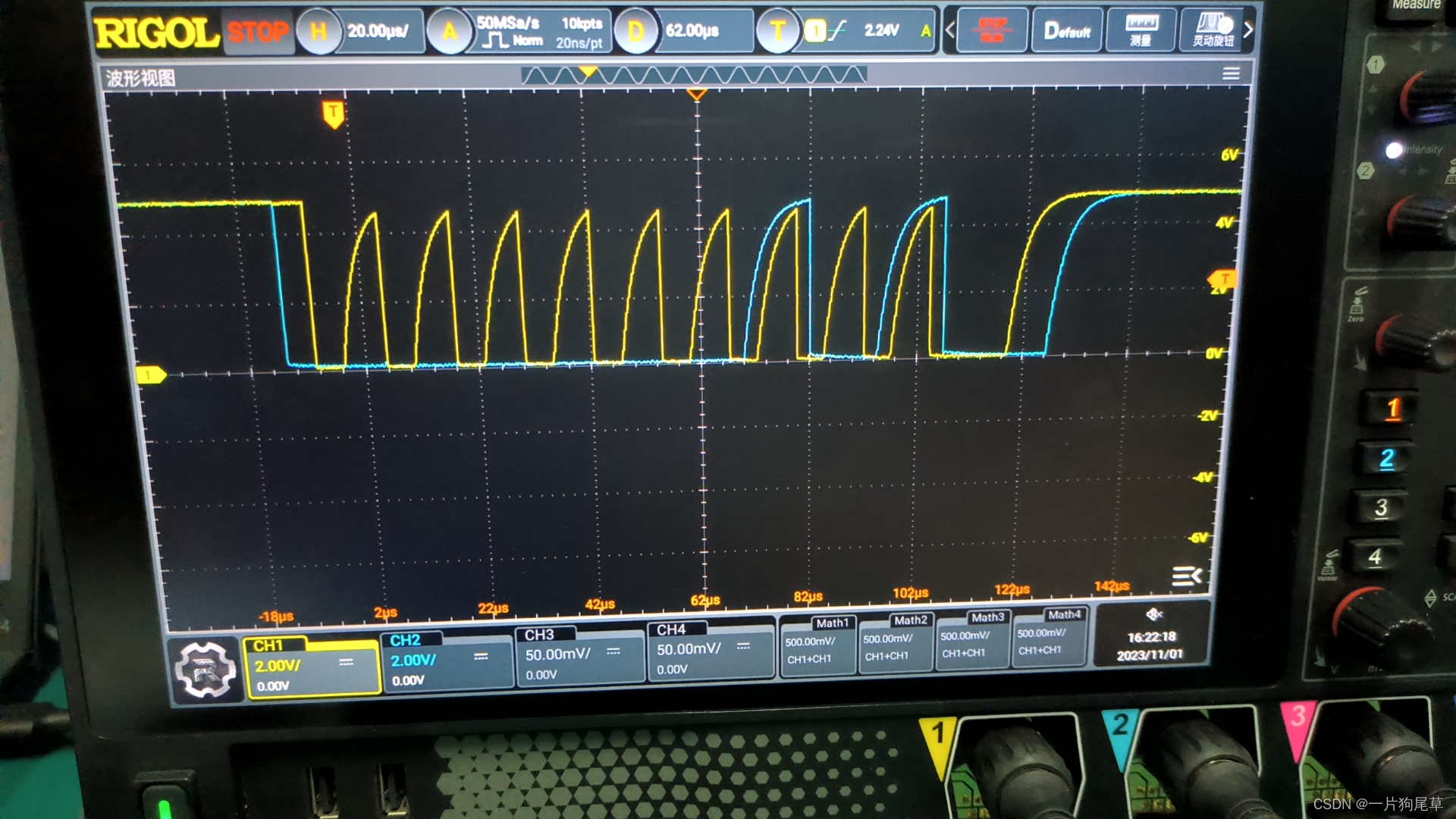

LPI2C_DRV_MasterReceiveDataBlocking函数的波形是这样（因为RTC地址设置的不对，所以没有应答）

LPI2C_DRV_MasterSendDataBlocking对应写；
LPI2C_DRV_MasterReceiveDataBlocking对应读，应该是。

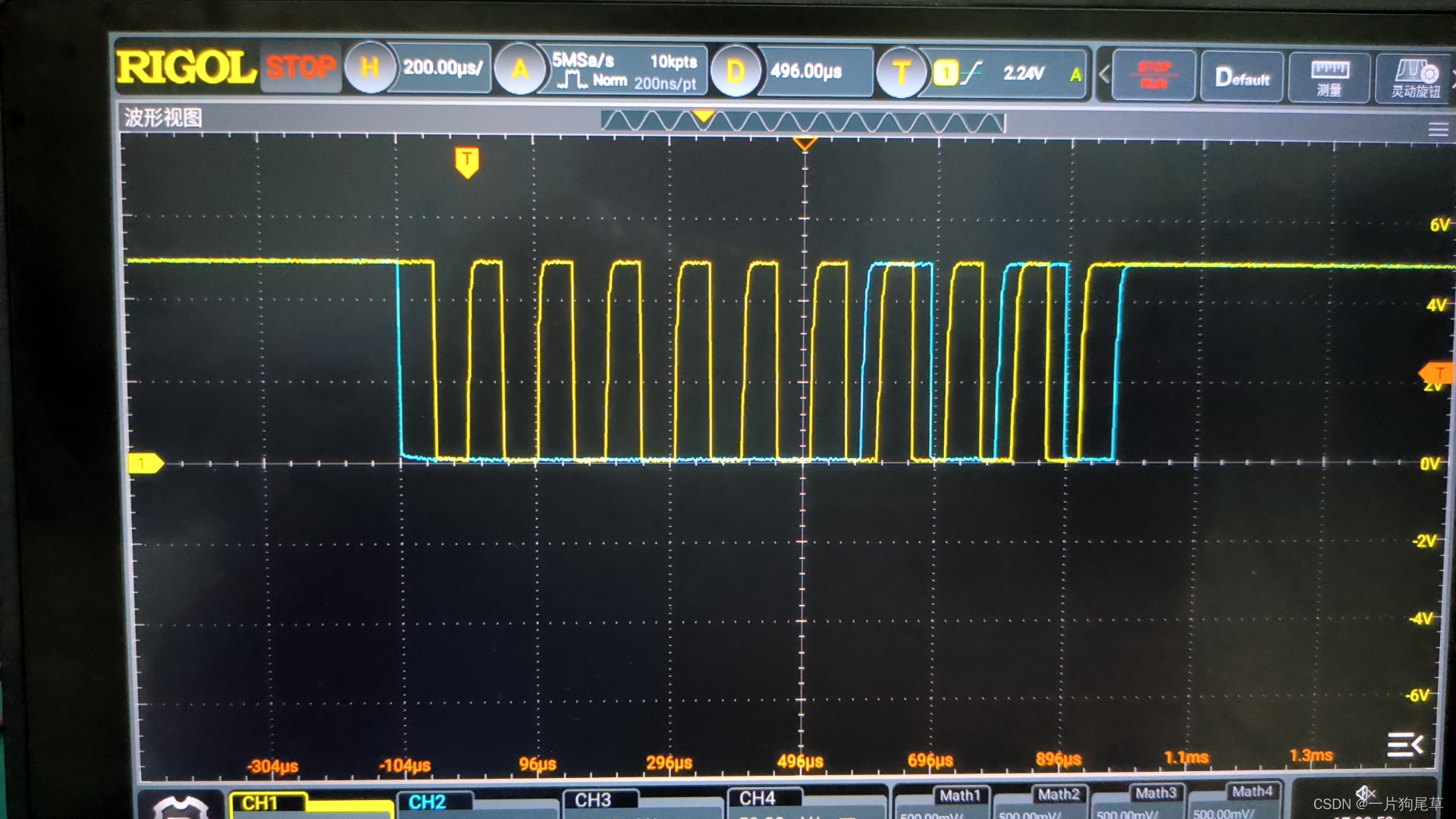

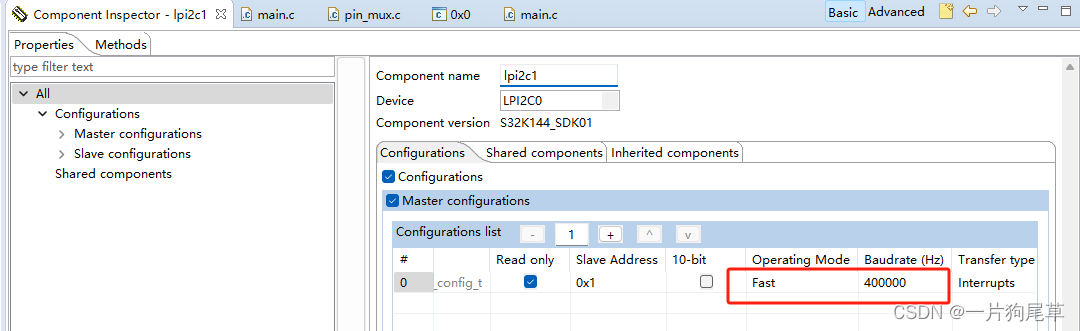

将速率调慢后，波形看着还可以了：
在这里插入图片描述
