前置知识

电容，电感都是储能元件，其中
电容的电压只能慢慢变化
电感的电流只能慢慢变化

所以电感能输出更高的电压，负责升压

虽然buck和boost结构上很像，但是是两个原理完全不一样的东西

BUCK 降压电源

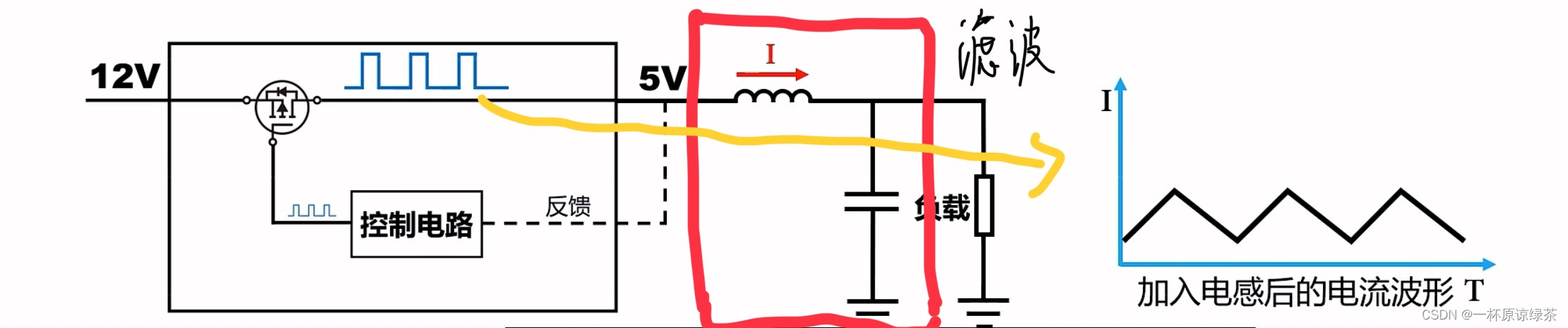

buck就是把方波PWM波 用LC滤波器后 变成正弦波（近似于直的）
在这里插入图片描述
滤波：就是让电压缓慢增加，缓慢减少。（平缓波形的作用）

BOOST 升压电源

boost就是先给电感充电，再用电感给电容充电
电感储满能后，能升压给电容充电

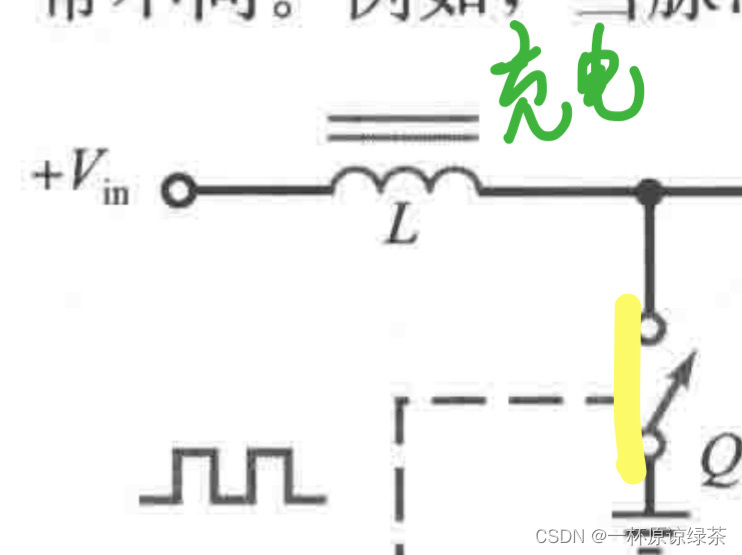

电容充电：
在这里插入图片描述

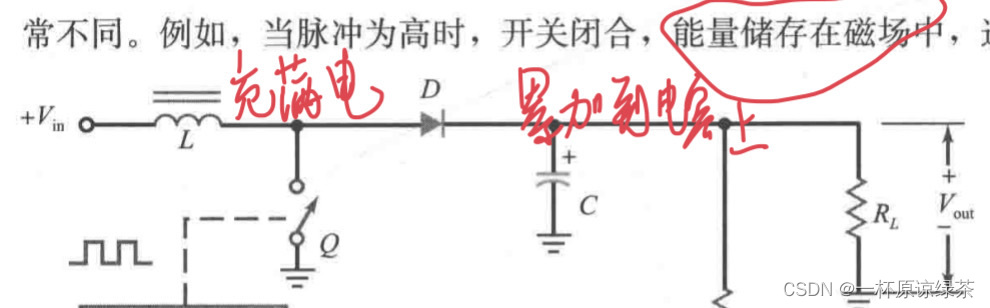

电感强制放电给电容：（电感有持续输出作用）
在这里插入图片描述

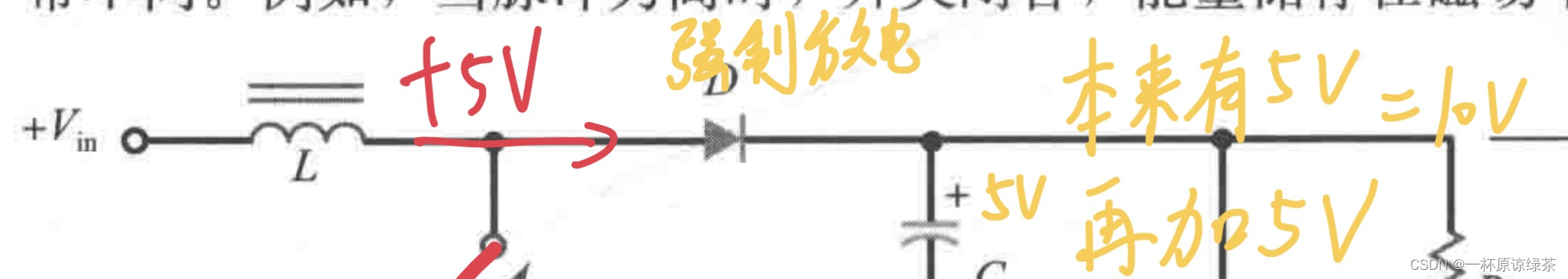

你也可以想象电容是水桶，电感是杯子。
我们一直用杯子接满水后倒在水桶里。水桶的水位是不是越来越高？（这个原理也可以制作电磁炮）
在这里插入图片描述
