树莓派5适配ST7789屏幕

网上大部分教程不适配的原因

树莓派5用了新的库，不能用Rpi.GPIO，而是使用libgpiod库来操控IO引脚
Python上用的库不变

---

本章将涉及：GPIO库，SPI功能
特别感谢微雪的教程，基本上我成功的案例都是依照上面的：https://www.waveshare.net/wiki/1.3inch_LCD_Module#Python
本教程需要连接github，需要提前准备梯子代理

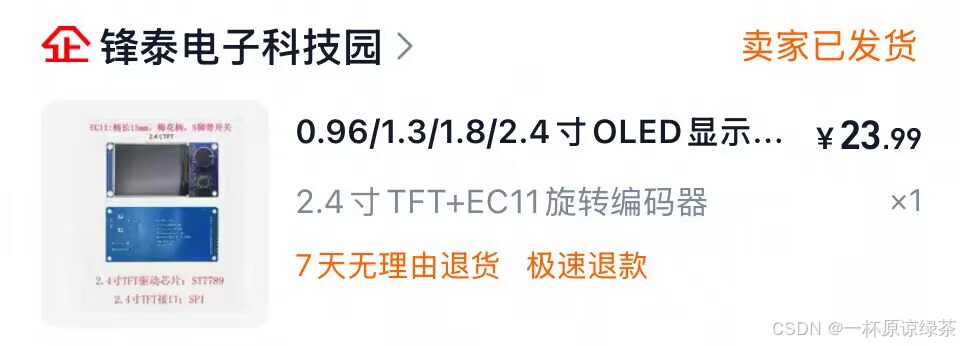

最近我买了一块ST7789屏幕，来自淘宝锋泰电子科技园，才24块，应该是最便宜的了
而且带编码器旋钮和按键，方便操控

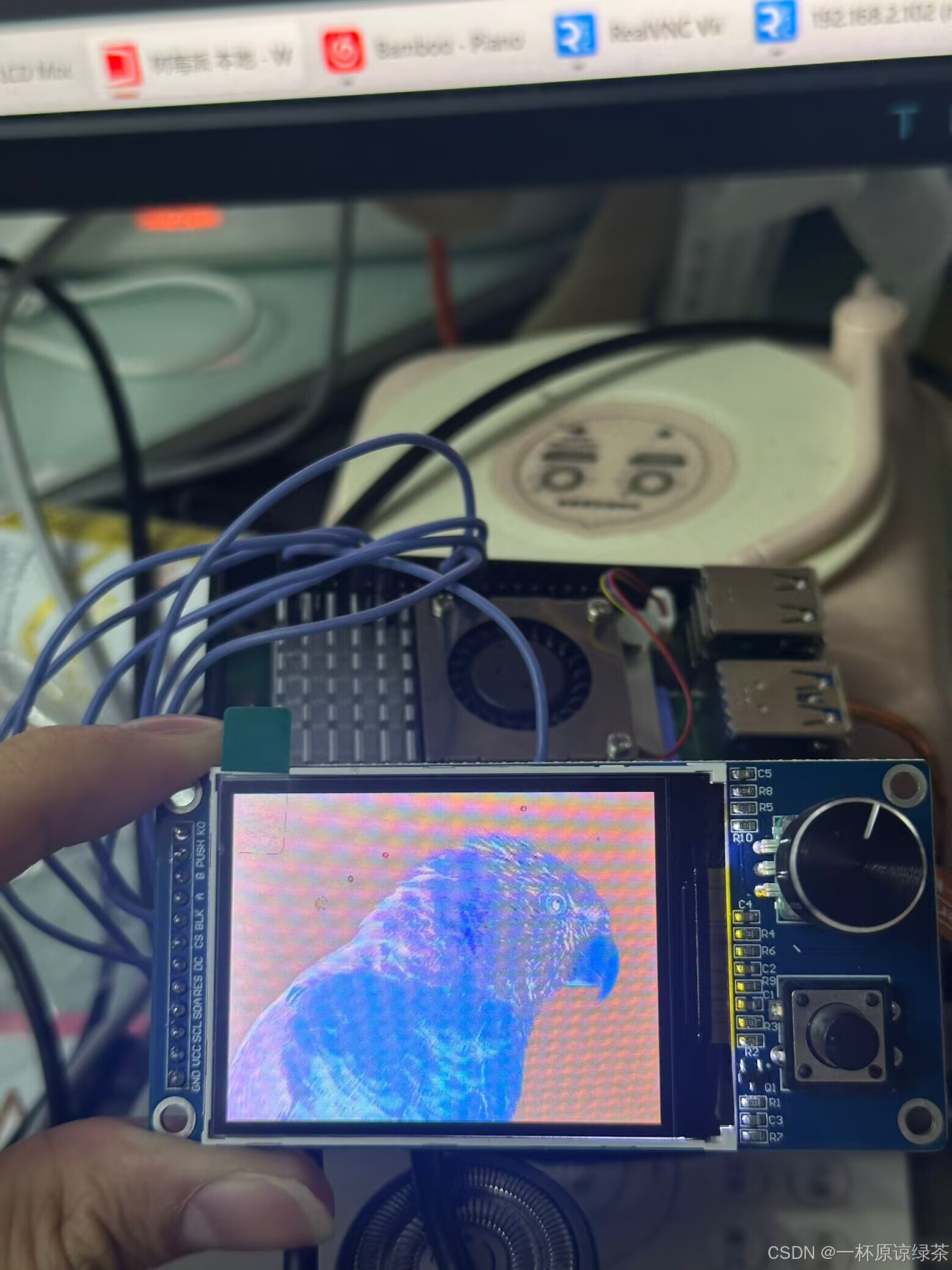

设备接线图

操作方法

硬件准备

去系统配置里打开SPI的硬件功能（因为树莓派的硬件功能要单独打开）

sudo raspi-config

选择 Interfacing Options → SPI → Yes 启用 SPI。

sudo reboot

然后重启树莓派

---

进入自己的目录，准备写代码

以下分为 C语言 和 python 两种方法

C语言：

安装驱动库

• 树莓派5和BCM2835库、wiringPi库等原先的GPIO库不兼容
  这两个库直接操作BCM2835芯片寄存器，但树莓派5的 BCM2712芯片架构不同，导致无法获取寄存器地址
  （报错 RuntimeError: Cannot determine SOC peripheral base address）。
• 官方推荐使用 libgpiod库
  通过Linux内核驱动GPIO，无需直接访问寄存器

lgpio库

在设备上用make编译C语言库

wget https://github.com/joan2937/lg/archive/master.zip
unzip master.zip
cd lg-master
sudo make install
# 更多的可以参考官网：https://github.com/gpiozero/lg

下载微雪例程

sudo apt-get install unzip -y
sudo wget https://www.waveshare.net/w/upload/8/8d/LCD_Module_RPI_code.zip
sudo unzip ./LCD_Module_RPI_code.zip
cd LCD_Module_RPI_code/RaspberryPi/

编译例程

cd c	#进入C语言例程
sudo make clean
sudo make -j 8

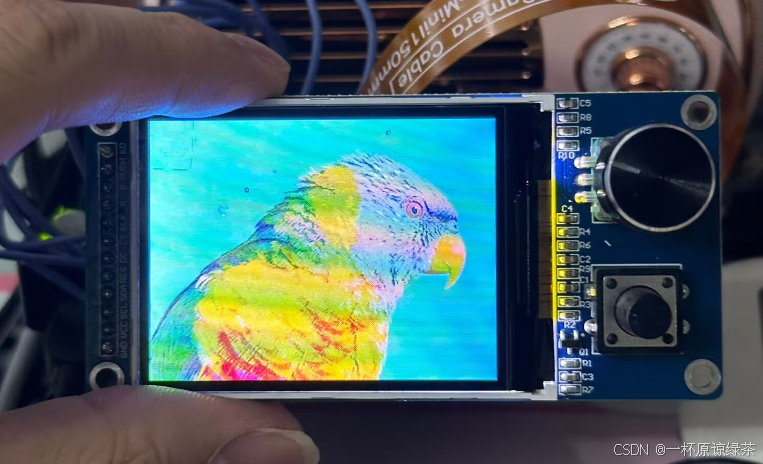

运行程序

根据不同尺寸的屏幕，输入命令：

sudo ./main 0.96 # 0.96寸屏幕
sudo ./main 1.14 # 1.14寸屏幕
sudo ./main 1.28 # 1.28寸屏幕
sudo ./main 1.3  # 1.3寸屏幕
sudo ./main 1.47 # 1.47寸屏幕
sudo ./main 1.54 # 1.54寸屏幕
sudo ./main 1.8  # 1.8寸屏幕
sudo ./main 2    # 2寸屏幕
sudo ./main 2.4  # 2.4寸屏幕

Python：

安装驱动库

python使用spidev库

sudo apt update
sudo apt install python3-pip
sudo apt install python3-pil
sudo apt install python3-numpy
sudo apt install python3-spidev

下载微雪例程

sudo apt-get install unzip -y
sudo wget https://www.waveshare.net/w/upload/8/8d/LCD_Module_RPI_code.zip
sudo unzip ./LCD_Module_RPI_code.zip
cd LCD_Module_RPI_code/RaspberryPi/

运行程序

cd python/example
ls -l
# 运行不同尺寸的例程
sudo python 0inch96_LCD_test.py # 0.96 寸屏幕
sudo python 1inch14_LCD_test.py # 1.14 寸屏幕
sudo python 1inch28_LCD_test.py # 1.28 寸屏幕
sudo python 1inch3_LCD_test.py  # 1.3 寸屏幕
sudo python 1inch47_LCD_test.py # 1.47 寸屏幕
sudo python 1inch54_LCD_test.py # 1.54 寸屏幕
sudo python 1inch8_LCD_test.py  # 1.8 寸屏幕
sudo python 2inch_LCD_test.py   # 2 寸屏幕
sudo python 2inch4_LCD_test.py  # 2.4 寸屏幕

Python主要用spidev库和gpiozero库
spidev库操控SCL时钟脚和SDA数据脚通过SPI协议快速写入图像信息
gpiozero库操控RST（重置），DC（命令/数据模式切换），BL（亮度）引脚
详细参考工程路径下：lg-master/LCD_Module_RPI_code/RaspberryPi/python/lib/lcdconfig.py

---

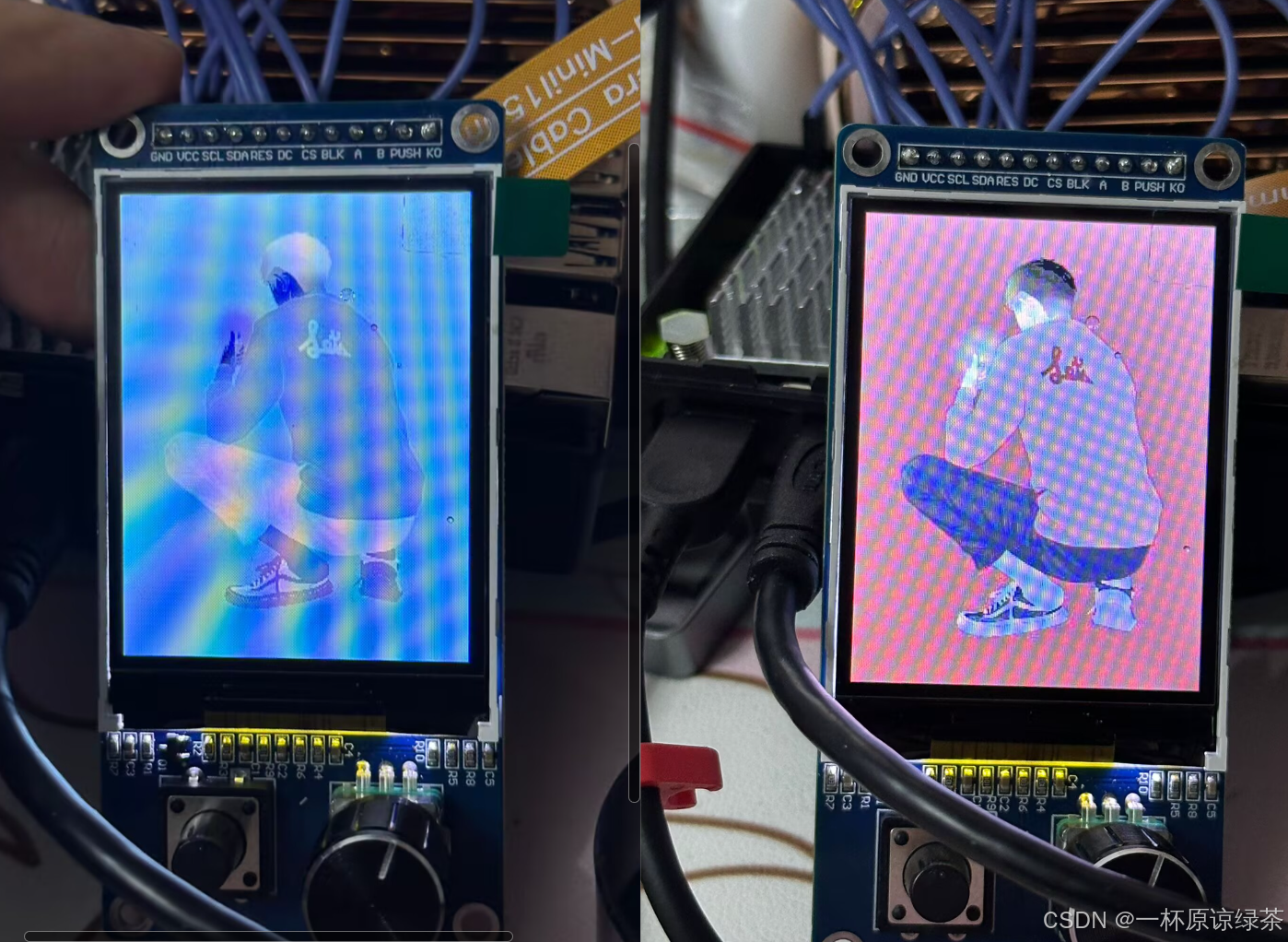

如果遇到反色问题
可以参见我另一篇教程：用ST7789屏幕导致负片（反色）的问题
