mdev虚拟化PCI串口试验

本篇参考实践Linux 内核文档 :

Documentation/driver-api/vfio-mediated-device.rst

Documentation/driver-api/vfio.rst

step 1:Build and load the mtty.ko module.

This step creates a dummy device, /sys/devices/virtual/mtty/mtty/.

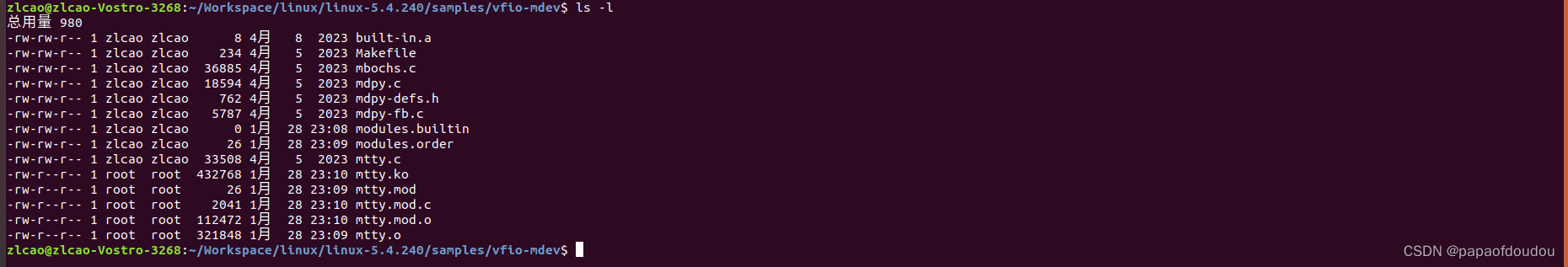

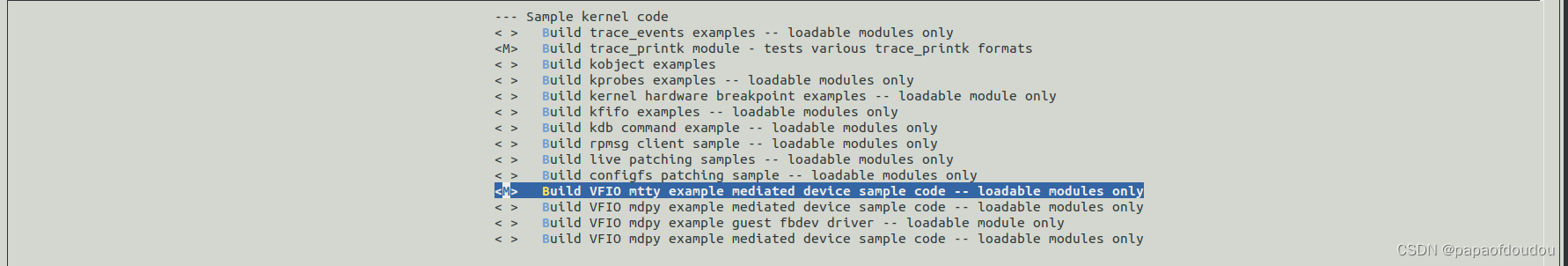

打开内核CONFIG_SAMPLE_VFIO_MDEV_MTTY配置项，重新编译内核生成mtty.ko.

make CONFIG_VFIO_MDEV=m -C /lib/modules/5.4.0-150-generic/build M=/home/zlcao/Workspace/linux/linux-5.4.260/drivers/vfio/mdev/ modules
make CONFIG_SAMPLE_VFIO_MDEV_MTTY=m  -C /lib/modules/5.4.0-150-generic/build M=/home/zlcao/Workspace/linux/linux-5.4.260/samples/vfio-mdev/ modules

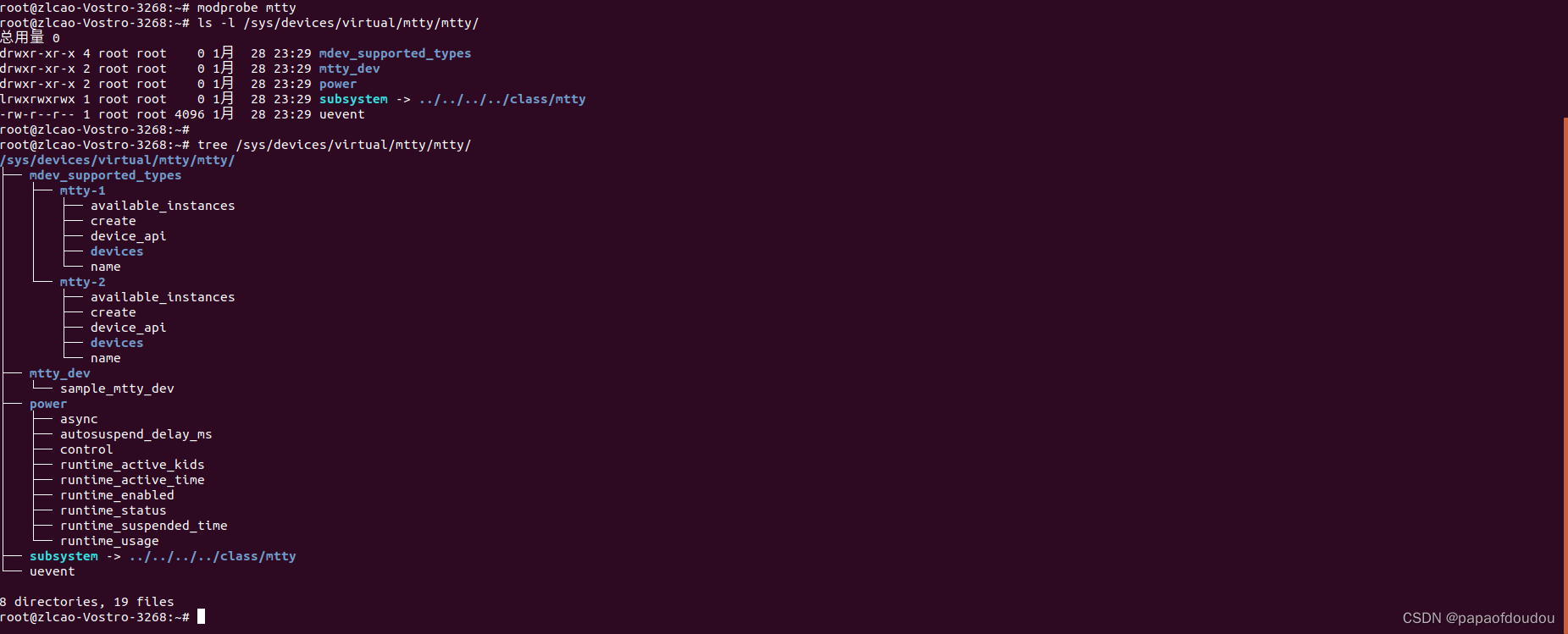

重启系统，加载mtty.ko, Files in this device directory in sysfs are similar to the following:

$ sudo insmod /home/zlcao/Workspace/linux/linux-5.4.260/drivers/vfio/mdev/mdev.ko
$ sudo insmod /home/zlcao/Workspace/linux/linux-5.4.260/drivers/vfio/mdev//vfio_mdev.ko
$ sudo insmod /home/zlcao/Workspace/linux/linux-5.4.260/samples/vfio-mdev/mtty.ko

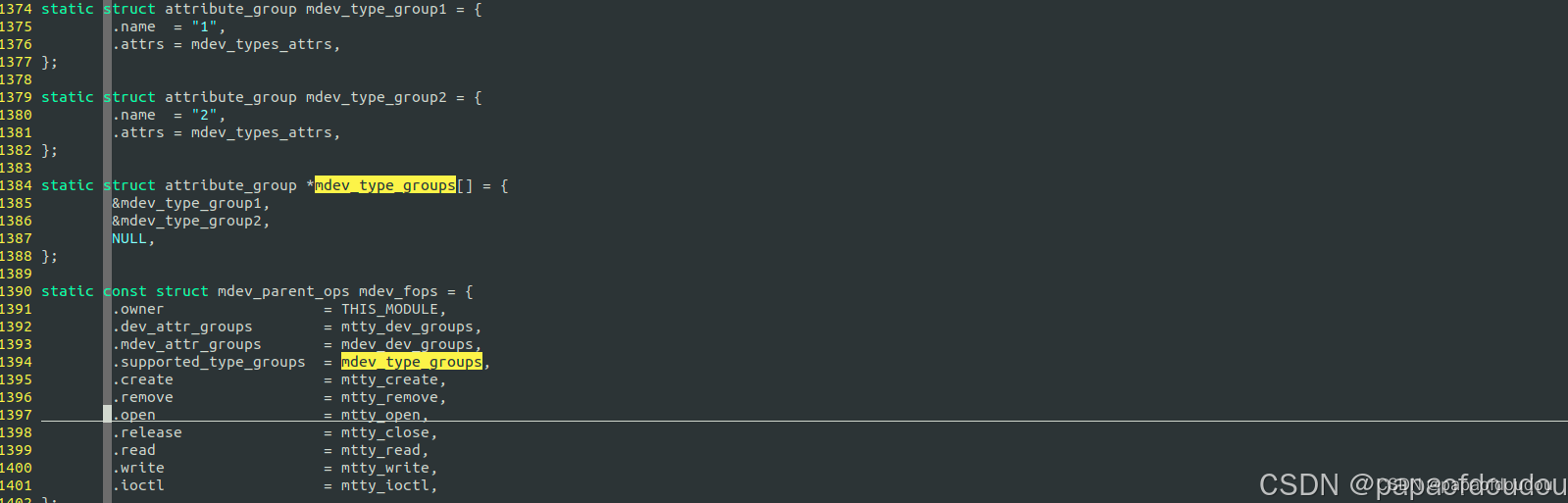

mdev groups：

如果支持创建多种不同类型的MDEV设备，可以在设备SYSFS目录下创建多个目录文件，用于操作对应类型的设备。

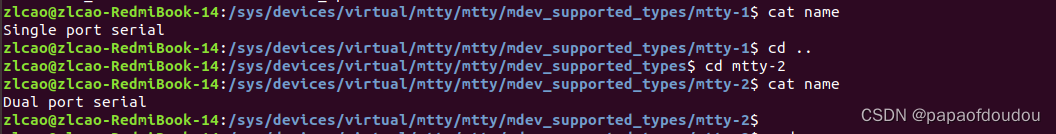

安装成功后，可以从/sys/devices/virtual/mtty/mtty/mdev_supported_types/mtty-#NUM/name文件中看出两类设备的不同，一个是单线TTY，另一个是双线TTY。

2.Create a mediated device by using the dummy device that you created in the previous step:

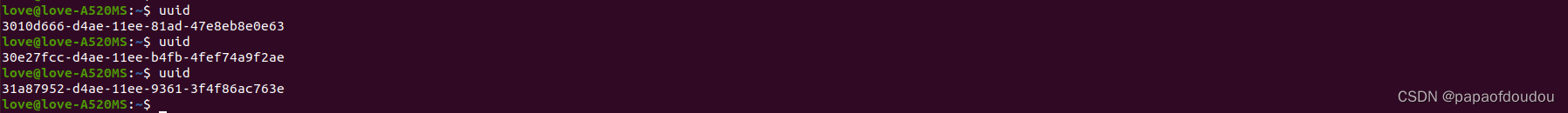

可以使用任意合法的UUID，一般使用uuid工具生成一个合法有效的uuid:

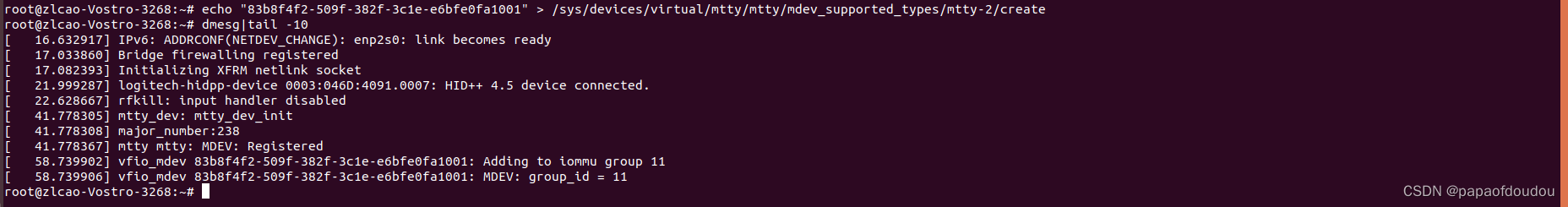

# echo "83b8f4f2-509f-382f-3c1e-e6bfe0fa1001" > /sys/devices/virtual/mtty/mtty/mdev_supported_types/mtty-2/create

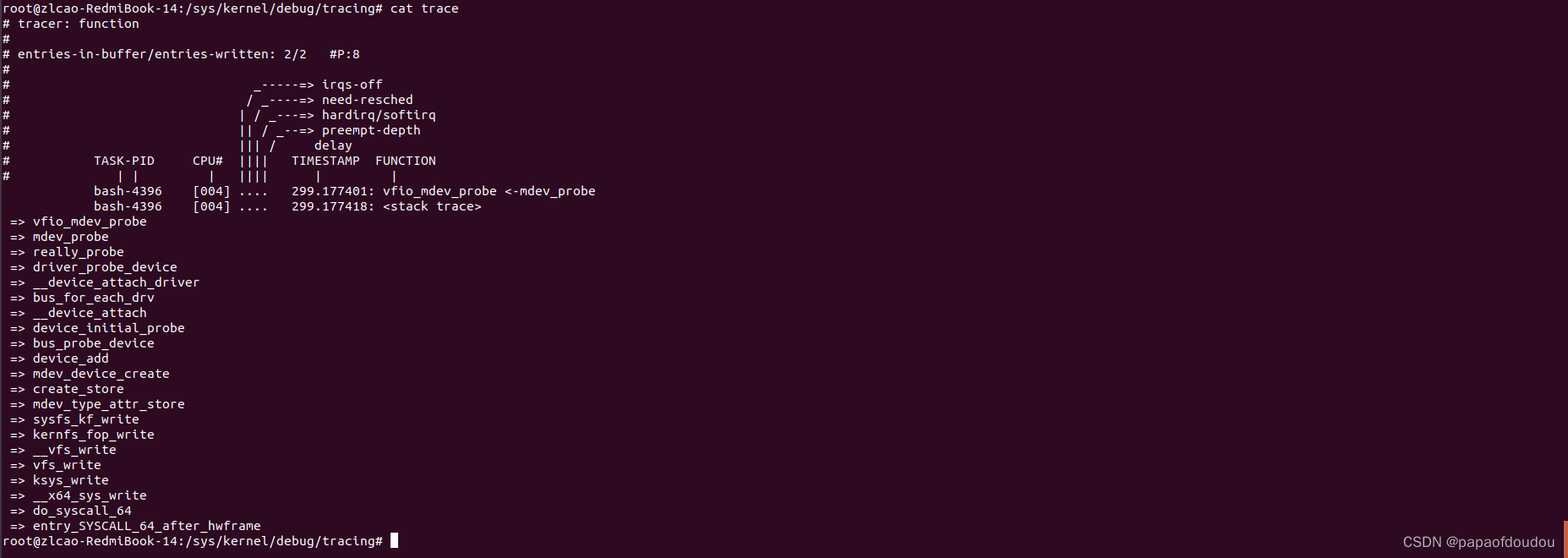

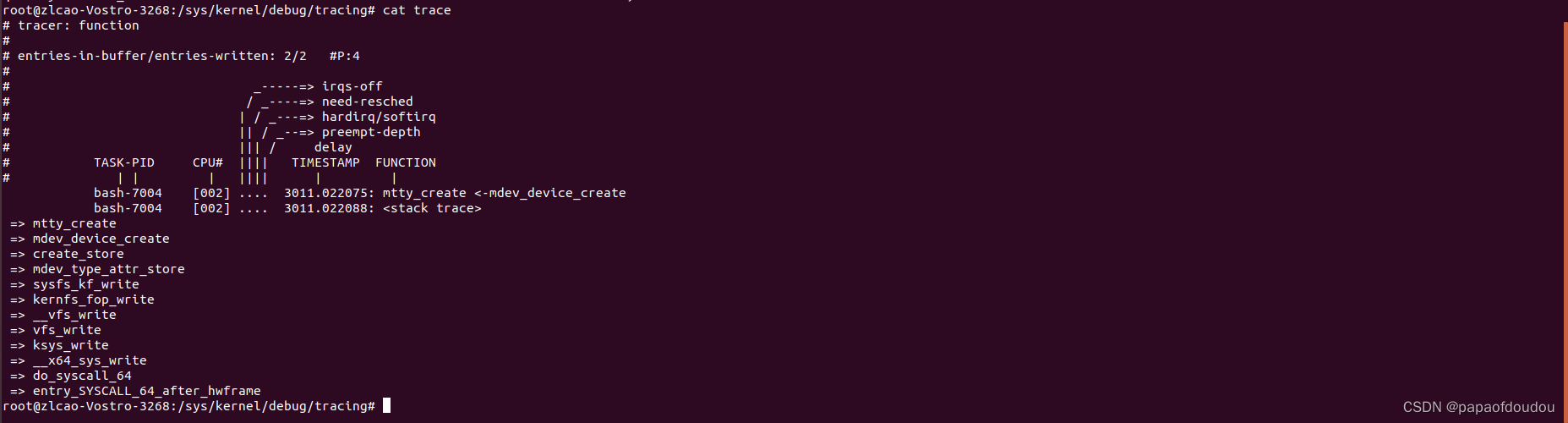

这步操作对应内核中的如下调用堆栈：

在这一步中，创造了MTTY设备，它是一个PCI设备，所以需要设置配置空间:
