关于处理器静态&动态内存屏障的原理和应用

CPU为什么会乱序？

原因是为了提高CPU的效率，挖掘程序并行度，将不相关的操作并行执行，排在后面的指令不等前面的指令执行结束就开始执行，并且在前面的指令执行结束前结束，例如在CPU0上执行下面两条指令：

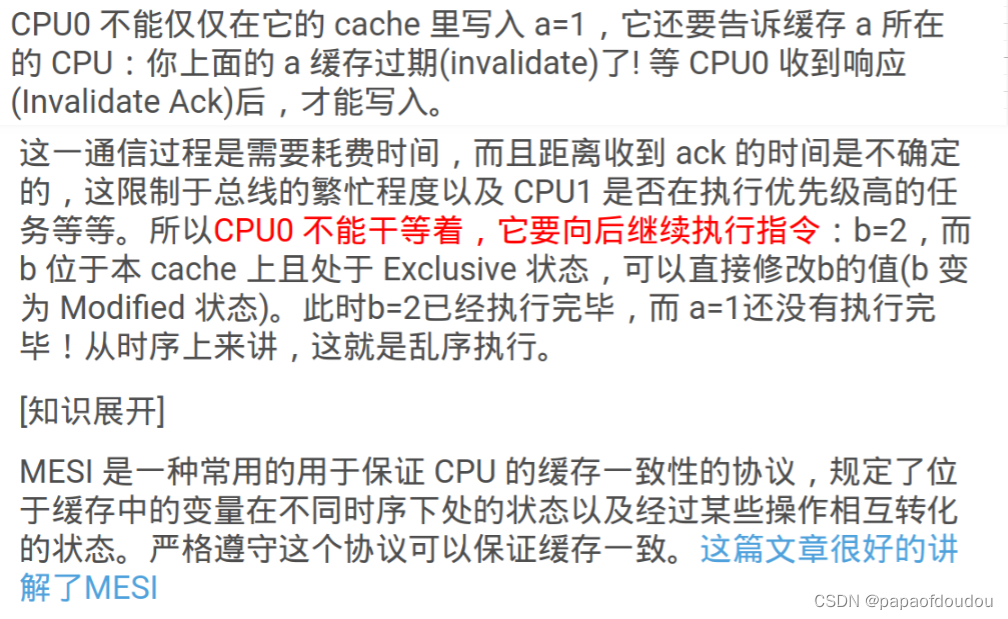

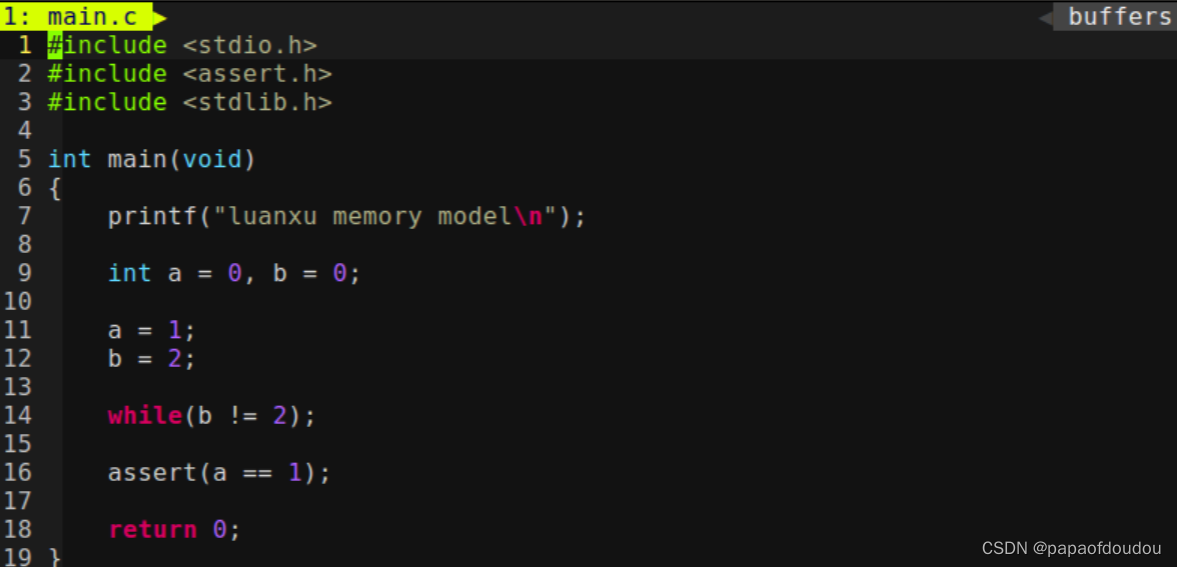

在乱序情况下，b=2可能会早于a=1执行完。这种乱序，在其他流水线上是可见的，因为毕竟内存是共享的，但是CPU无法感知多核之间的数据依赖关系，假如另一条流水线运行的业务依赖这个赋值的先后顺序，如果不加处理，则有可能会导致业务逻辑出现错误。在单个流水线上乱序执行有没有这种问题呢？我认为是没有的，原因如下：

1.首先，如果a先于b完成自闭不言，本身就符合逻辑顺序。

2.b先于a完成，但是都早于assert完成，这种执行上虽然是乱序，但是从结果上和逻辑一致，也不会有问题。

3.b先于a完成，assert执行时，a还没有退役，这种情况下，a虽然没有完成，但是a最新状态要么在保留站中，要么在ROB中，要么由于数据相关指向另一个ROB或者保留站，无论哪种情况，最新状态都会从流水线内部的状态获得，而不会直接取内存（具体分析可以看量化这本书），所以仍然能够获取新值，不会出错。

a的最新值要么在流水线中，要么在内存中，即便执行顺序被打乱，但是仍然能够获取到正确的数据，所以，单条流水线不会有问题。

多流水线多发射就不行了，多流水线下，一条流水线不能从另一条流水线取数据，只能从内存中获取旧值，造成错误。

流水线的乱序和多发射

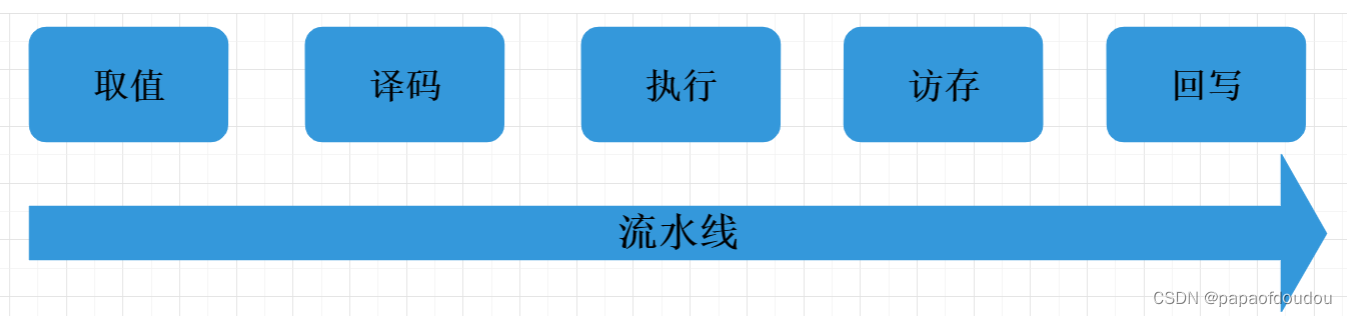

CPU流水线：

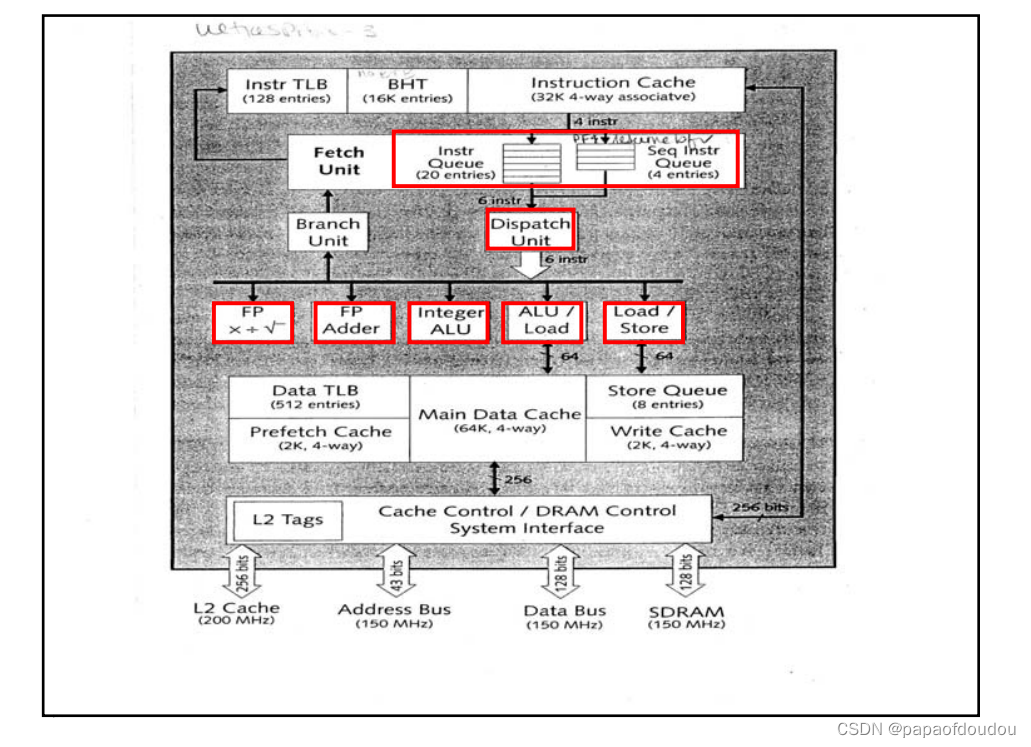

多条流水线不是乱序执行或者多发射的必要条件，乱序或者多发射也可以在单流水线上实现。单流水线实现乱序好理解，但是单个流水线实现多发射怎么理解呢？在VLIW架构中，每个周期也可以执行多于一条的指令，但是它和超标量处理器在本质上是有差别的，VLIW是依赖编译器和程序员自身来决定哪些指令可以并行执行，而超标量处理器则是靠硬件自身来决定哪些执行可以并行执行的，是运行时发现并行度，而非像VLIW架构那样在运行前静态决定。VLIW在硬件上实现是相对简单的，在功能专一的专用处理器领域可以有一番作为，比如DSP处理器。而当前的通用处理器则必须是超标量结构的。

suprscaler是超标量，表明系统中存在多个流水线，而超流水线特指流水线的深度。而单流水线也可以多发射。

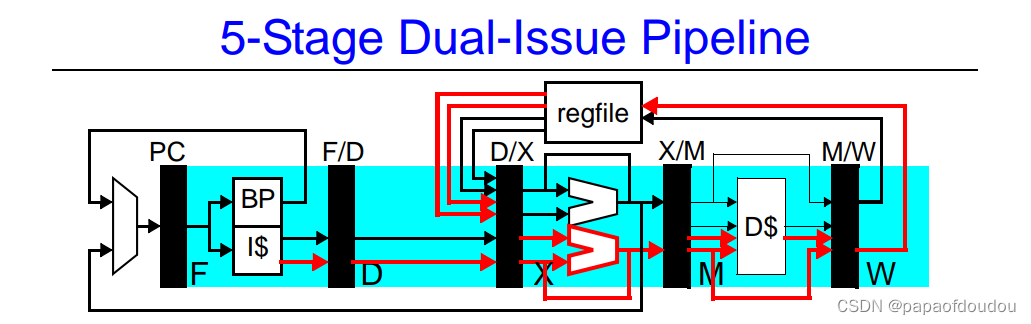

5级双发射流水线

两路PC，红色和黑色两条执行路径。

SMT流水线（参考本等HT超线程技术）

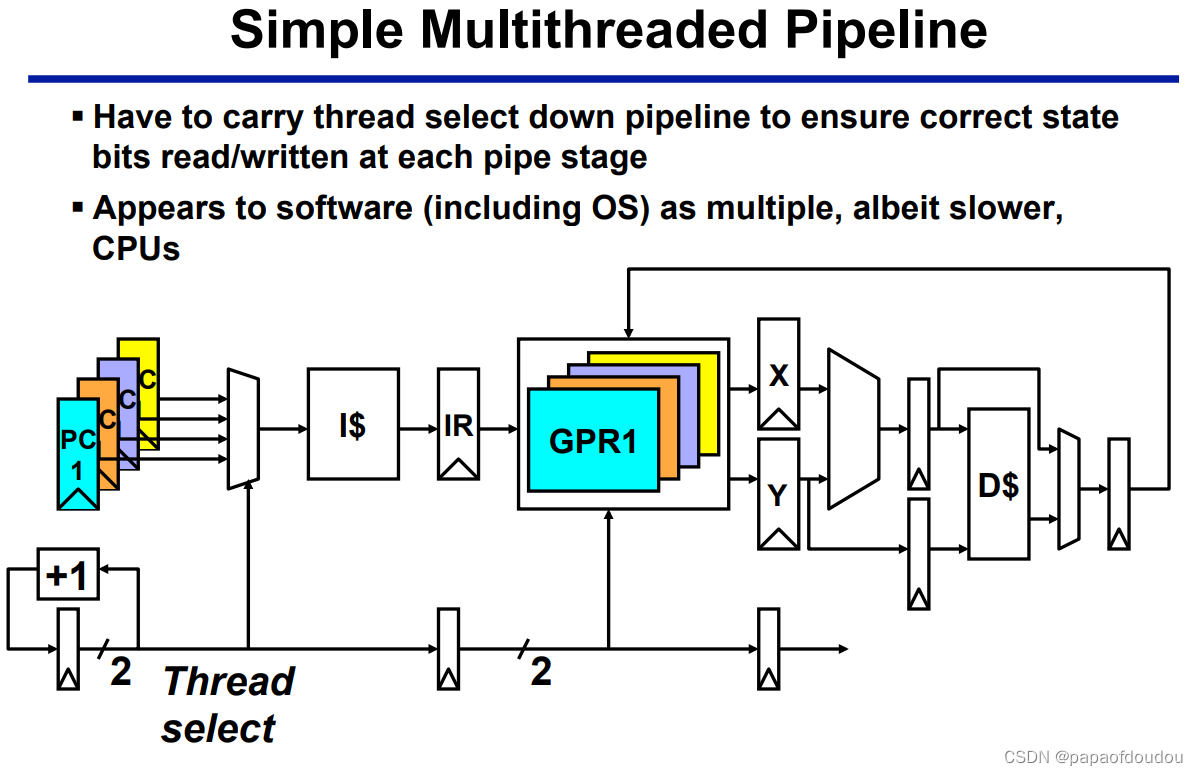

PC和GPR寄存器多出几套。

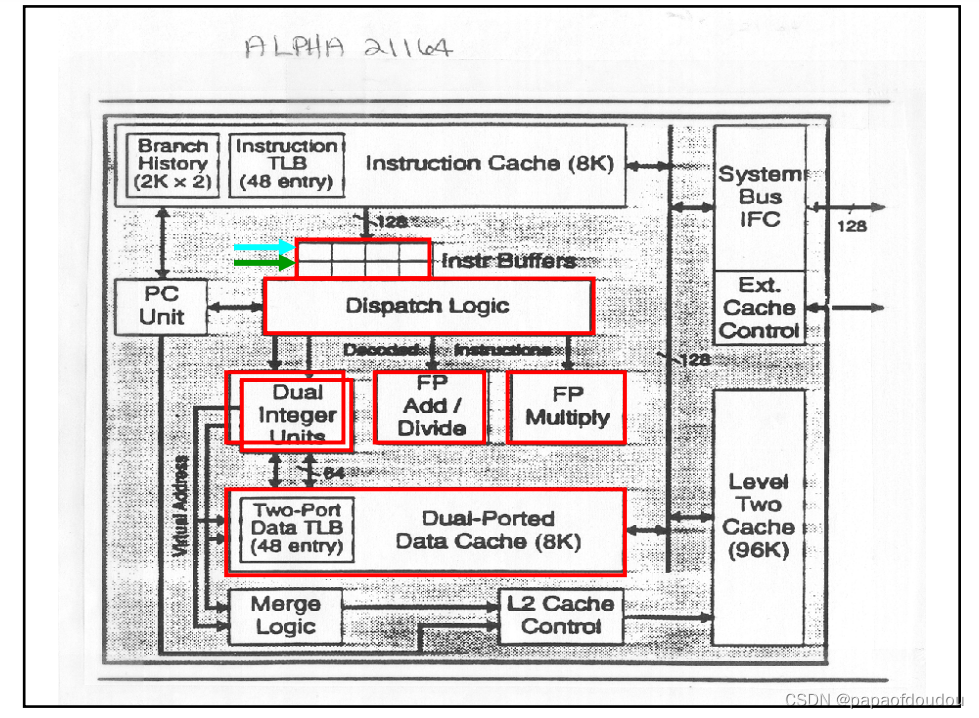

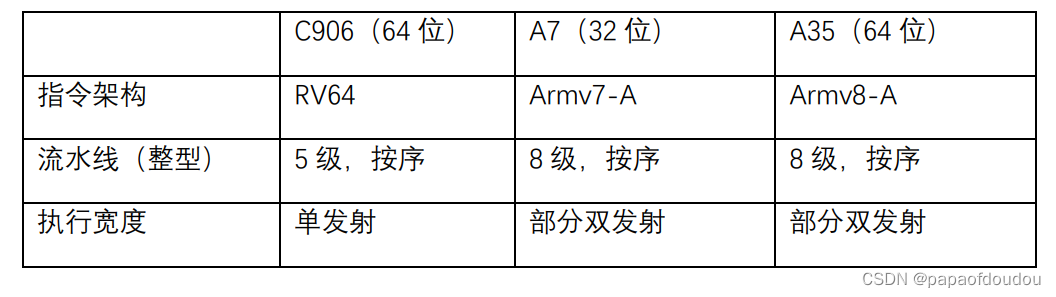

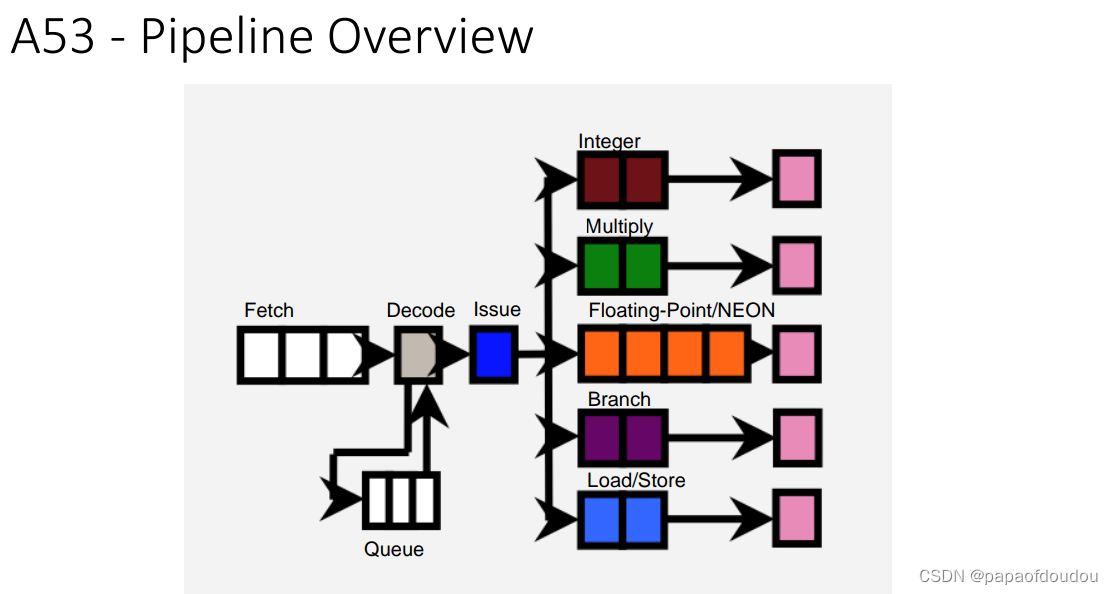

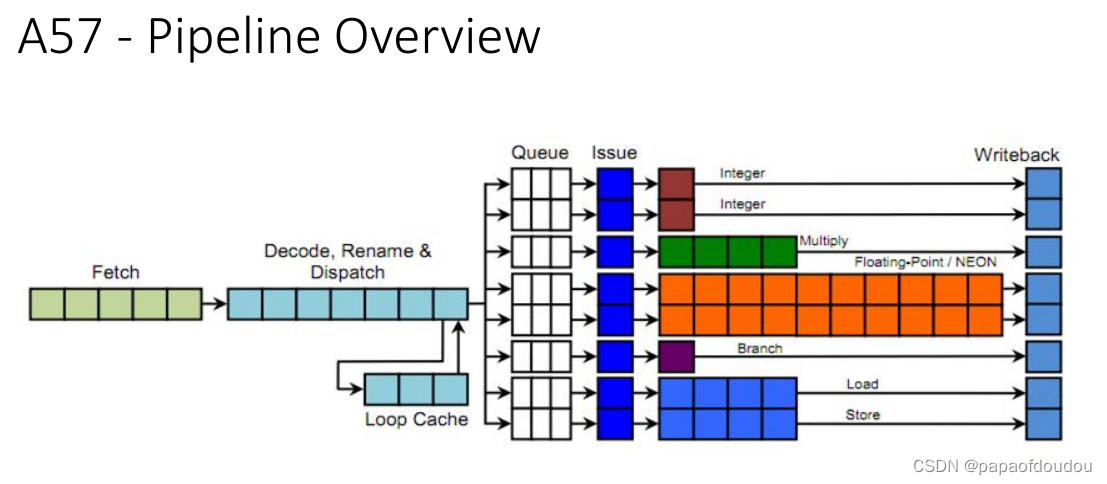

Cortex-A53/Cortex-A57的多发射：

加上与上面两个正交的概念预测执行，构成计算机体系结构中三个两两正交的概念

以上的体系结构没有概念上的冲突，都可以设计出来。

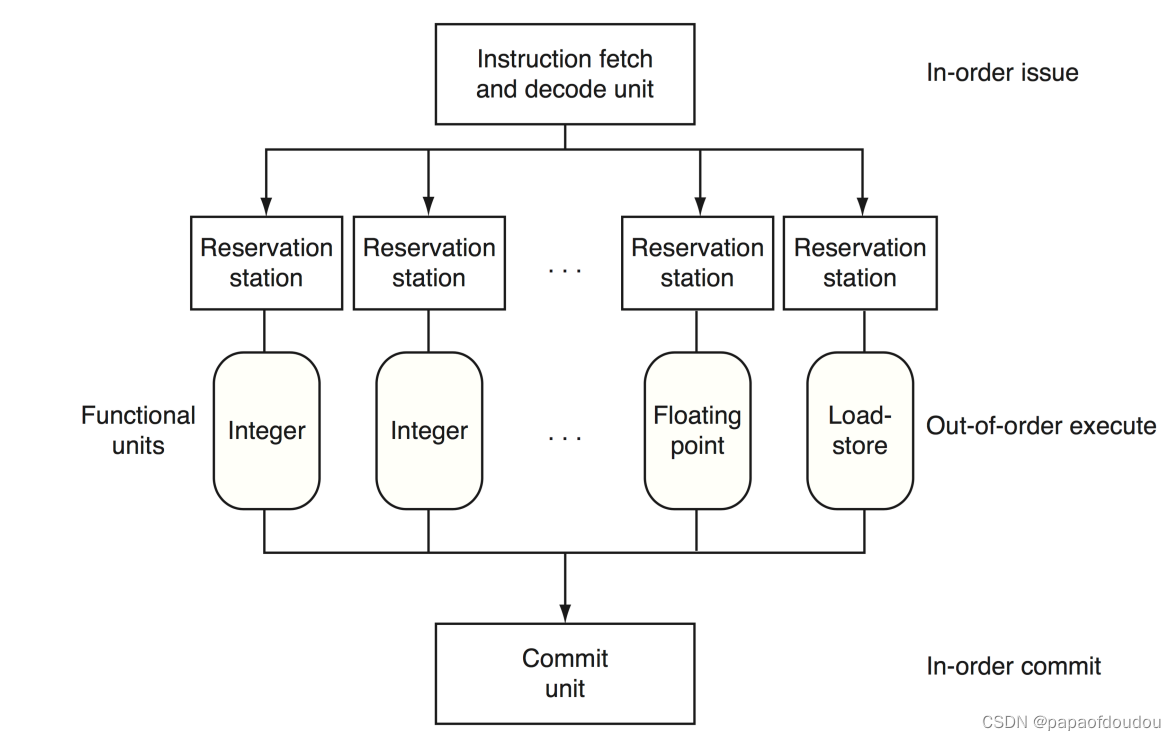

即便对于支持乱序的处理器，其取指过程还是按照程序顺序取指令的，只是在发射阶段，只要执行需要的资源条件满足，不管前面的指令是否完成，都会发射出去执行。这样的话，最野蛮的动态屏障可以通过在取得屏障指令，完成ID阶段后刷新流水线实现。

如何定义读内存和写内存？

int x, y, r1, r2;

#define barrier() __asm__ __volatile__("": : :"memory")
//thread 1
void run1(void)
{
    x = 1;
    barrier();
    r1 = y;
}

//thread 2
void run2(void)
{
    y = 1;
    barrier();
    r2 = x;
}

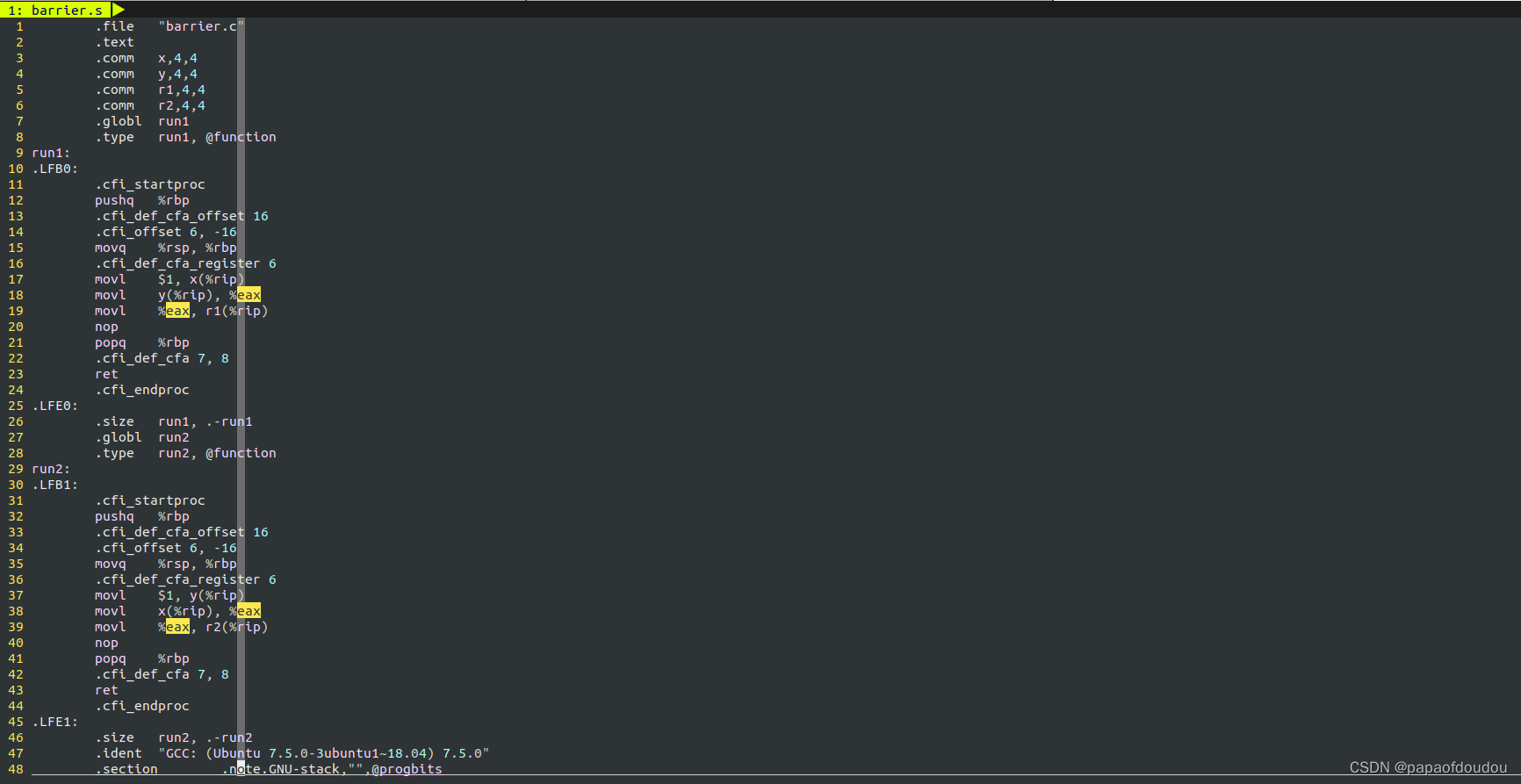

编译为汇编指令

gcc -O3 -S main.c

	.file	"main.c"
	.text
	.p2align 4,,15
	.globl	run1
	.type	run1, @function
run1:
.LFB0:
	.cfi_startproc
	movl	$1, x(%rip)
	movl	y(%rip), %eax
	movl	%eax, r1(%rip)
	ret
	.cfi_endproc
.LFE0:
	.size	run1, .-run1
	.p2align 4,,15
	.globl	run2
	.type	run2, @function
run2:
.LFB1:
	.cfi_startproc
	movl	$1, y(%rip)
	movl	x(%rip), %eax
	movl	%eax, r2(%rip)
	ret
	.cfi_endproc
.LFE1:
	.size	run2, .-run2
	.comm	r2,4,4
	.comm	r1,4,4
	.comm	y,4,4
	.comm	x,4,4
	.ident	"GCC: (Ubuntu 7.5.0-3ubuntu1~18.04) 7.5.0"
	.section	.note.GNU-stack,"",@progbits

核心指令只有下面几行：

    movl    $1, x(%rip)
    movl    y(%rip), %eax
    movl    %eax, r1(%rip)

同样是movl指令，却代表这读和写两个意思，这一点和RISC处理器定义不太一样，无论是ARM,MIPS还是RISCV，读和写分别是两条不同的指令，ARM是ldr/str,MIPS是ld/sw,RISCV则和MIPS是同样的定义。

写中一定包含着读，但是读不一定会写。

所以，对于X86架构来说，定义如何区分读和写指令不能根据指令标记符，而要看使用场景。

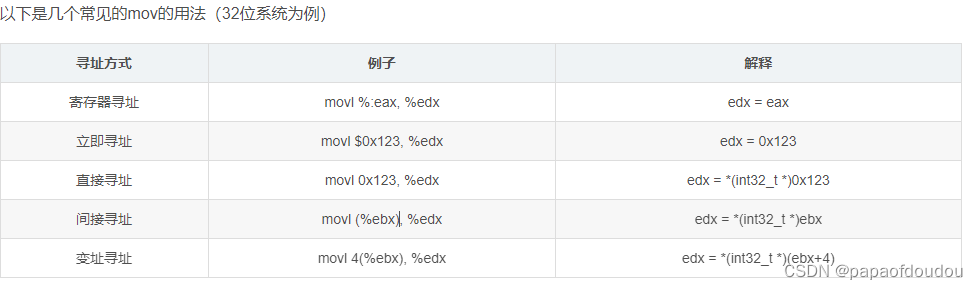

所以，对于movl来讲，判断读写的依据是数据的移动方向，如果移动方向是从内存中到寄存器中，就是读，如果移动方向是寄存器到内存，则是写操作，还以以上面的举例：

movl    $1, x(%rip)          //立即数到内存，写操作
movl    y(%rip), %eax     //内存到寄存器，读操作
movl    %eax, r1(%rip)   //寄存器到内存，写操作

了解上面的例子就明白内存屏障的应用比之前理解的还要detail的多，通常你认为的写操作，首先蕴含的是隐藏的读操作，同理，读操作中可能包含着写操作，区分清楚读写操作，是正确有效的用好barrier的基础。

above example ,if we remove the barrier as below

int x, y, r1, r2;

#define barrier() __asm__ __volatile__("": : :"memory")
//thread 1
void run1(void)
{
    x = 1;
    r1 = y;
}

//thread 2
void run2(void)
{
    y = 1;
    r2 = x;
}

compiler command

gcc -S -O3 barrier.c

you can see ,the instruction x=1, y=2 are seperated by instruction r1=y and r2=x, the result you can get r1=0 and r2=0, whichi is very strange and inrational.

所以，你会得到r1=r2=0这种case，而这个逻辑，如果按照C代码的流程顺序执行，是不可能会出现的。

当按照C语言表达的顺序顺序执行的时候，以如下两个CPU的执行流举例。

我们可以证明一下，不会出现r1=r2=0这种case。反证法

证明：

假设r1或r2为1，则一定不会出现r1=r2=0，证明成立。

假设r1或者r2某一个为0，就假设r1=0吧，r1=0，可以推断出两个结果，x=1成立和y=1比 CPU0读y后执行。也就是说，CPU1执行movl x(%rip), %eax和movl %eax, r2(%rip)执行的时候，x已经是1了，所以，必然推断出r2=1.所以 这种情况下不可能r1=r2=0。

同理，可以证明r2为0时的情况。

所以，可以得出结论，如果不增加barrier选项，编译器的静态指令调度，可能会修改程序原来的语义。

this is abviously different compare to O0 optimilze option

gcc -S -O0 barrier.c

but why cause this difference? why instructon

"movl    x(%rip), %eax"

place ahead before instrutions

"movl    $1, y(%rip)"

to break the sequential flow?

that is because during O3 optimaliztion, the compiler apply a static optimilize method, when can reduce the pipeline data RAW harzard, read after write is a really dependent,对于存储器访问地址有相关性的指令，比如前一条指令写某个内存地址，后一条指令读该地址，那么他们的执行顺序一定不能被颠倒，否则会造成结果错误。而对于存储器访问地址没有相关性的指令，比如前后指令分别读写不一样的地址，那么他们的执行顺序可以被颠倒，不会影响程序最终的执行结果，不会造成结果错误。

基于上述的原理，编译器可以对程序产生的汇编指令流中的指令顺序进行适当改变，从而在某些情况下优化性能，比如将某些 有数据相关性的指令中间插入后续没有数据相关性的指令，上面的例子就属于这种情况。另一方面，处理器核的硬件在执行程序时也可以动态地调整指令的执行顺序，从而提高处理器的执行效率。

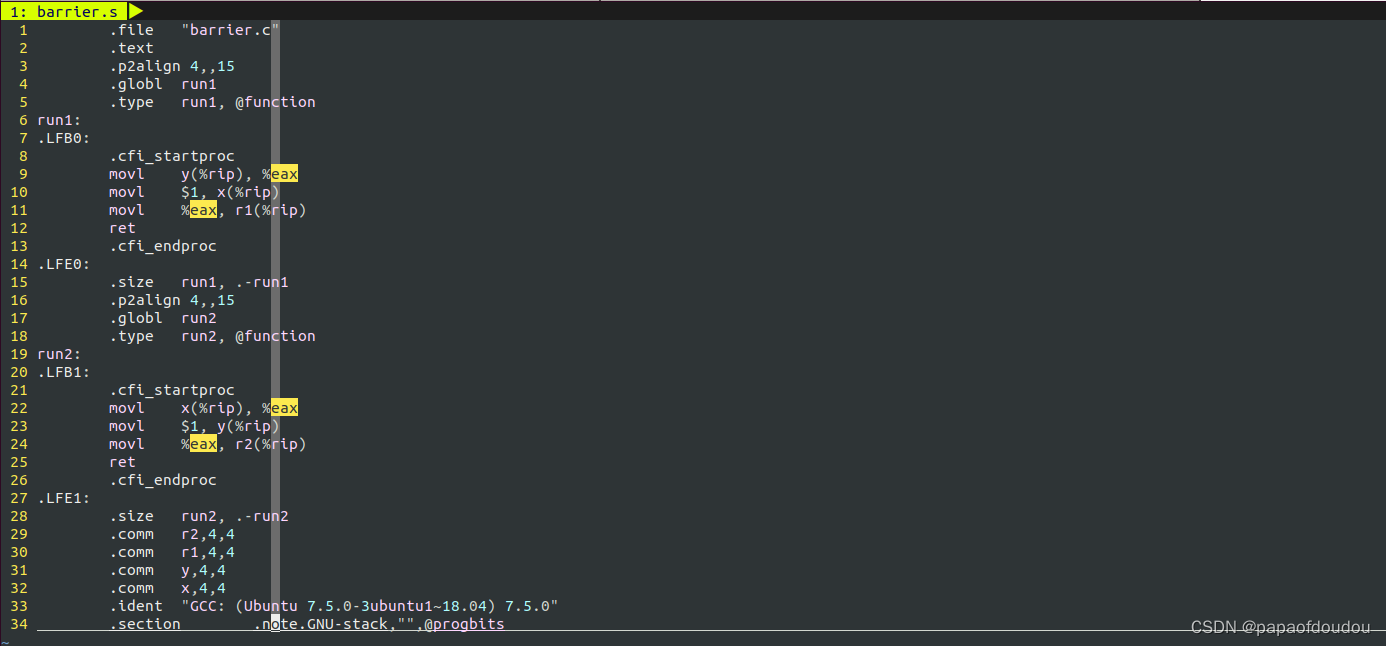

 22         movl    x(%rip), %eax
 23         movl    $1, y(%rip)
 24         movl    %eax, r2(%rip)

compare the instrucition flow

 17         movl    $1, x(%rip)
 18         movl    y(%rip), %eax
 19         movl    %eax, r1(%rip)
the O3 method can can avoid the pipeline stall and make improve the performance.

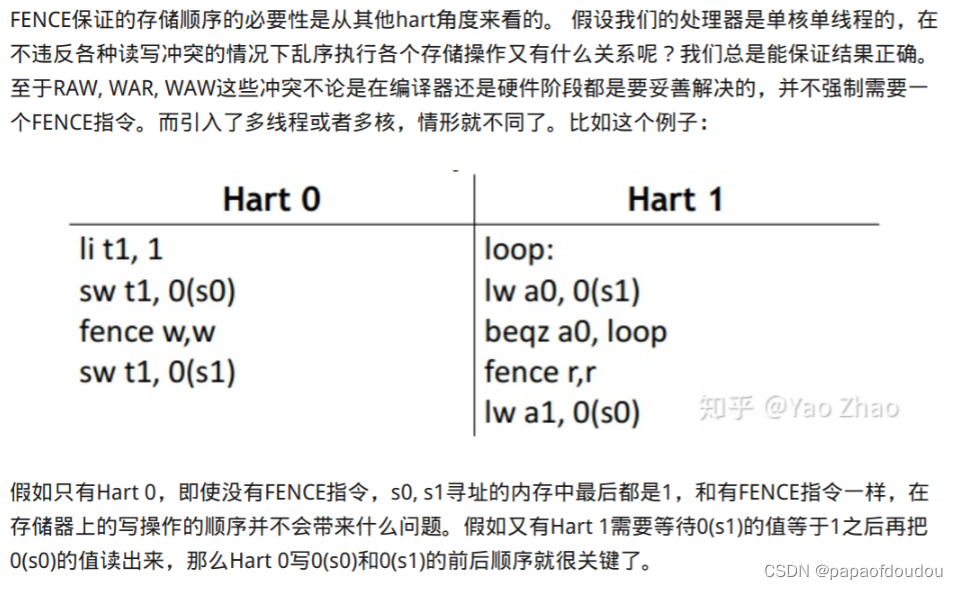

即便通过安插编译器静态barrier可以防止静态乱序情况的出现，但是当前的绝大部分高性能处理器都支持多发射，乱序执行，静态barrier仍然无法阻止指令乱序执行情况的出现。

dynamic instruction scheduling case:

here is an example of dynmic instruction memory barrier use scenario in linux kernel ttwu(try to wake up) work flow.

the classic
