使用netron工具对YOLO网络结构进行图形化分析

最新推荐文章于 2025-10-24 16:52:56 发布
原创 最新推荐文章于 2025-10-24 16:52:56 发布 · 724 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#ubuntu #linux #运维

本文指导如何在Ubuntu系统中安装Netron工具，并演示如何使用它打开Darknet的YOLov3配置文件，重点讲解特殊层from和route。
部署运行你感兴趣的模型镜像

在ubuntu系统上，安装netron工具非常简单，执行snap install netron即可。

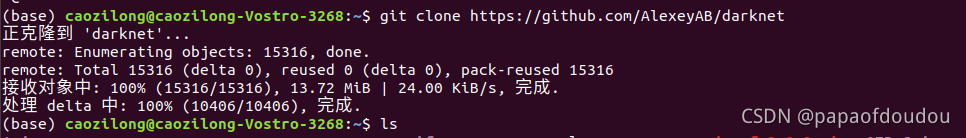

之后下载darknet环境：

最后用netron工具打开darknet/cfg/yolov3.cfg文件即可

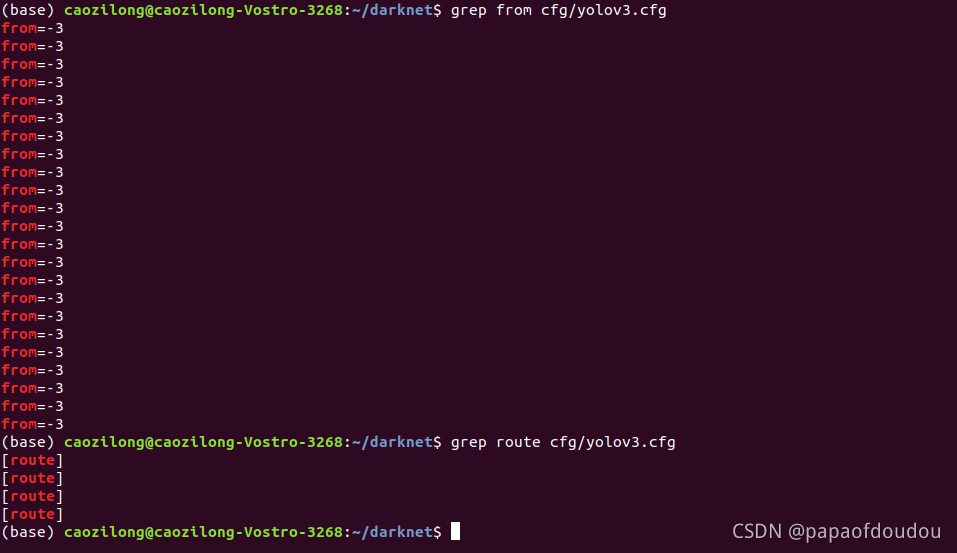

有几个特殊的层需要注意，和from以及route关键字有关

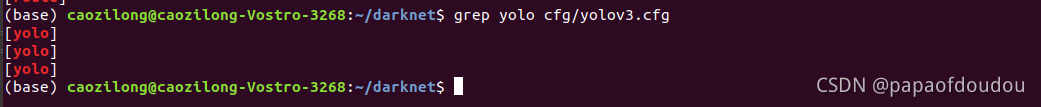

而名为YOLO的，可能为输出层：

结束！
