Gstreamer Pipeline管道可视化

本文假设已经按照在Ubuntu18.04上从源码构建Gstreamer搭建GST源码环境。

Step1:验证环境：

export FFMPEG运行环境：

export LD_LIBRARY_PATH=/usr/local/ffmpeg/lib:$LD_LIBRARY_PATH

播放视频片源：

gst-play-1.0 /media/caozilong/B0509F8C509F5844/The.Godfather.Part2.Blu-ray.720p.x264.DD51-HiS@MySiLU.mkv

环境是ready的，接下来，我们就以这条播放器管道为例，观察它的拓扑结构。

Step2：可视化操作：

1.安装dot,graphviz中提供了dot命令。

sudo apt-get install graphviz

2.设置管道描述文件生成目录环境变量

Gstreamer提供了GST_DEBUG_DUMP_DOT_DIR宏定义，该宏定义用于指定整个pipeline的拓扑结构图存放的路径。拓扑结构图的格式为Dot，可以使用上一步骤安装的GraphViz工具将Dot文件转成Png，便于查看。

export GST_DEBUG_DUMP_DOT_DIR=/tmp/

这会将.dot生成的文件放在/ tmp /目录中，如果需要，可以更改该目录。

3.播放：

gst-play-1.0 /media/caozilong/B0509F8C509F5844/The.Godfather.Part2.Blu-ray.720p.x264.DD51-HiS@MySiLU.mkv

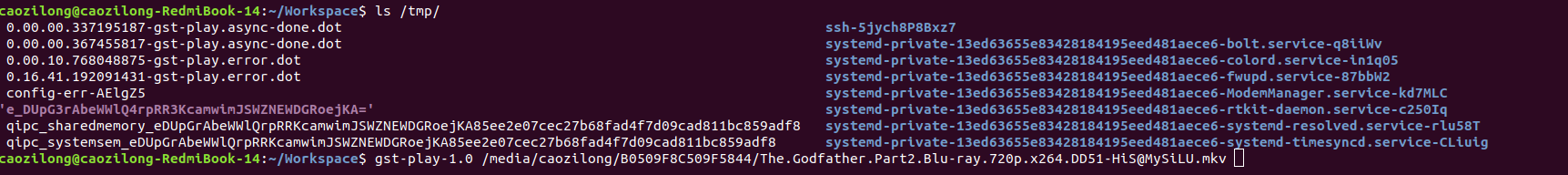

4。观察/tmp目录输出：

5.转换成PNG

dot -Tpng -o test1.png /tmp/0.00.00.337195187-gst-play.async-done.dot

dot -Tpng -o test1.png /tmp/0.16.41.192091431-gst-play.error.dot

据红色的是src element和src pad.紫色的是sink element和sink pad.绿色的是中间级element.

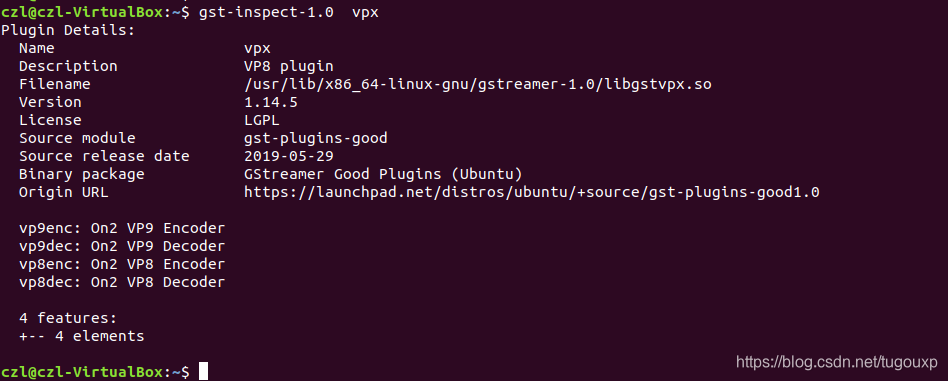

通过gst-inspect-1.0命令，可以深入产看每个elements的特性。

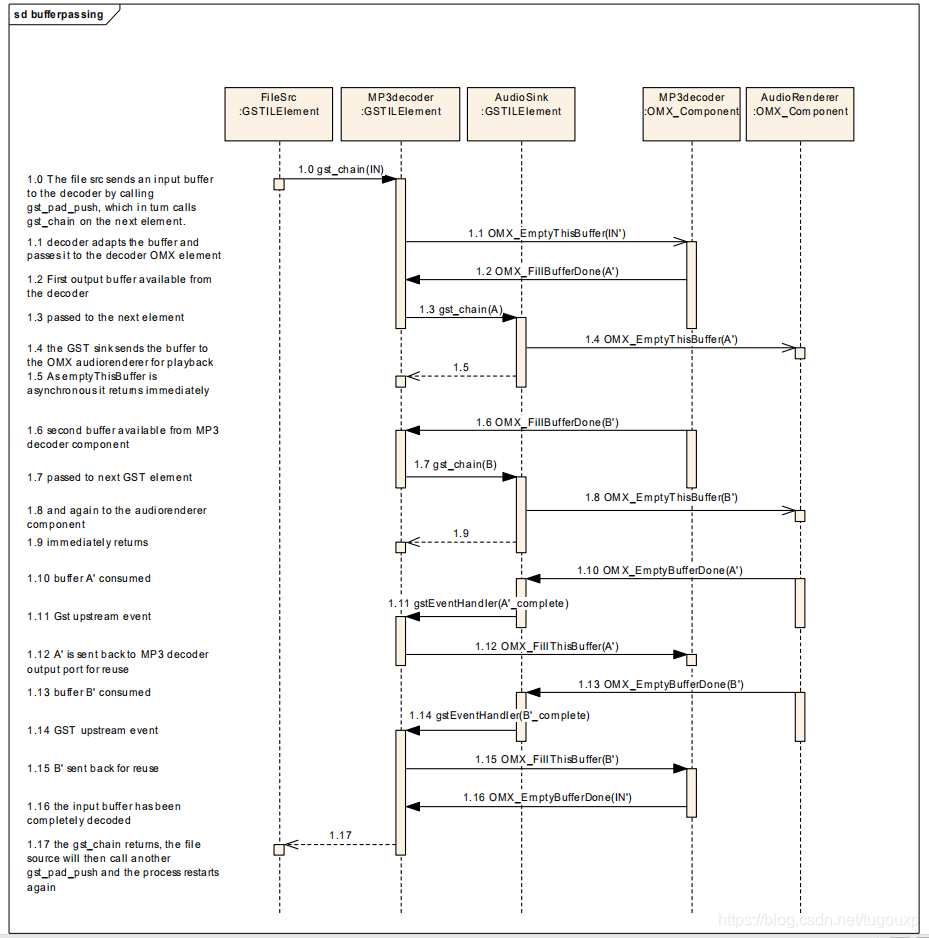

一个GST的典型应用流程：

下图用人话表示就是，应用发送给MP3解码器一笔Bitstream，在等待还帧的过程中，发生了一些事情，这些事情是，解码器分别返回了A，B两笔PCM，应用再将这两笔PCM交给Render模块处理完成之后，得到了回帧。之后将两个回帧空闲Buffer再次发送给了MP3 Codec，去填充PCM。当这些完成之后，最早发送出去的BITSTREAM IN Buffer的回帧得到了响应。

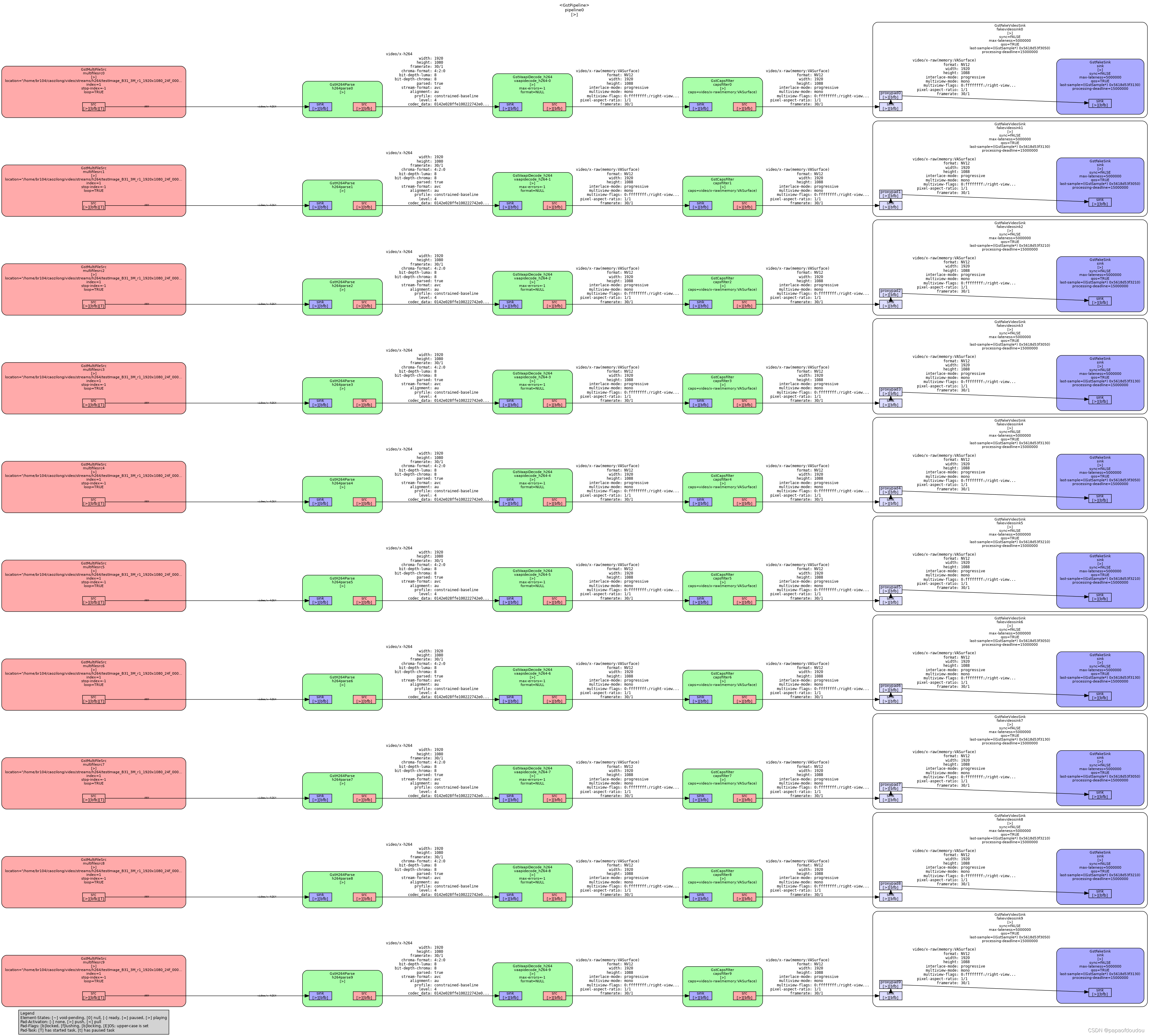

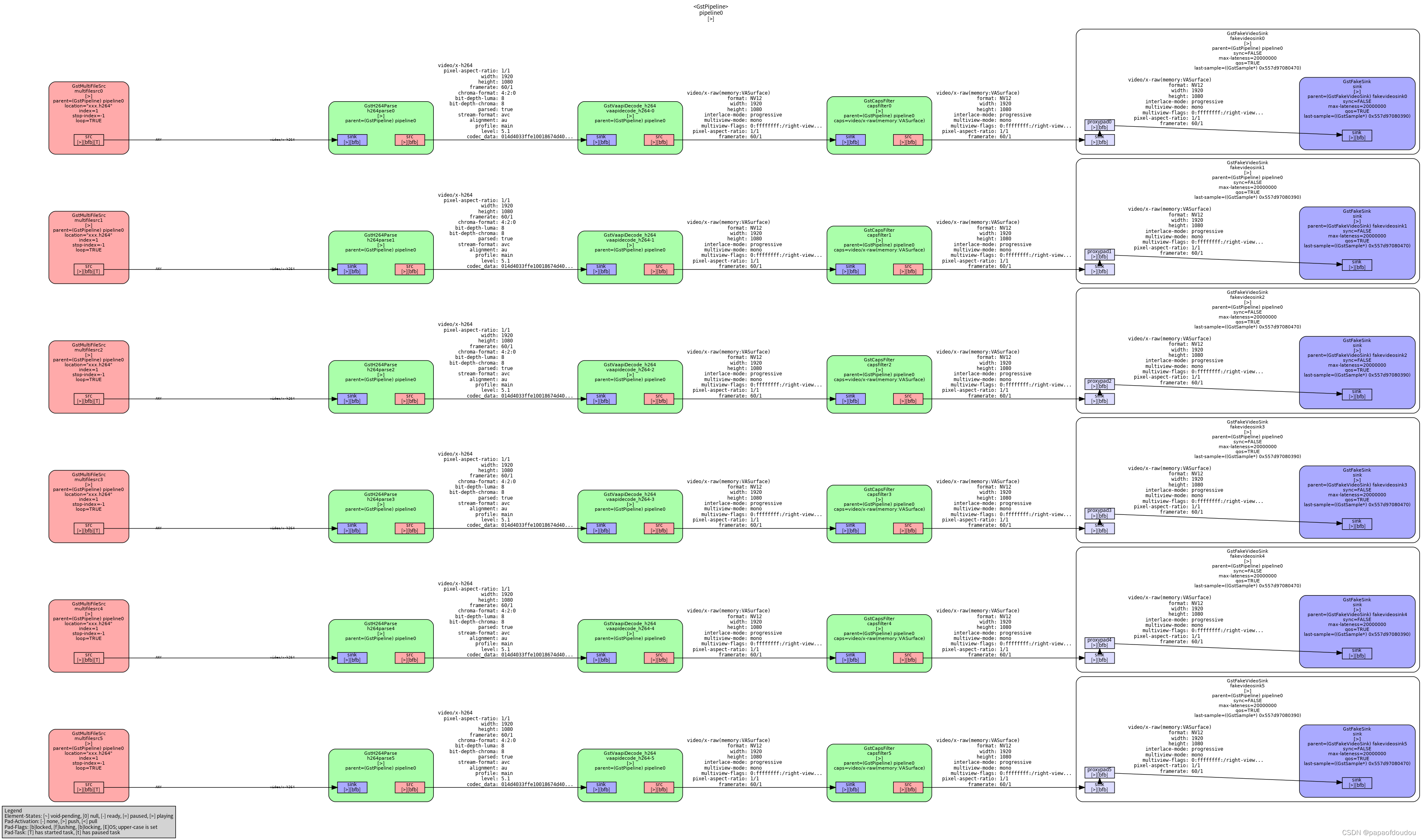

多路解码情况下的管道结构

H264裸流文件生成：

ffmpeg -i /home/caozilong/cutout1.mp4 -codec copy -bsf: h264_mp4toannexb xxx.h264

gst-launch-1.0 multifilesrc location=xxx.h264 loop=true  ! h264parse ! vaapih264dec ! "video/x-raw(memory:VASurface)" ! fakevideosink sync=false \
multifilesrc location=xxx.h264 loop=true  ! h264parse ! vaapih264dec ! "video/x-raw(memory:VASurface)" ! fakevideosink sync=false \
multifilesrc location=xxx.h264 loop=true  ! h264parse ! vaapih264dec ! "video/x-raw(memory:VASurface)" ! fakevideosink sync=false \
multifilesrc location=xxx.h264 loop=true  ! h264parse ! vaapih264dec ! "video/x-raw(memory:VASurface)" ! fakevideosink sync=false \
multifilesrc location=xxx.h264 loop=true  ! h264parse ! vaapih264dec ! "video/x-raw(memory:VASurface)" ! fakevideosink sync=false \
multifilesrc location=xxx.h264 loop=true  ! h264parse ! vaapih264dec ! "video/x-raw(memory:VASurface)" ! fakevideosink sync=false

如下是用标准X86上的GST环境抓取的管道图

gst-launch-1.0 multifilesrc location=xxx.h264 loop=true ! decodebin  ! glimagesink  multifilesrc location=xxx.h264 loop=true ! decodebin  ! glimagesink

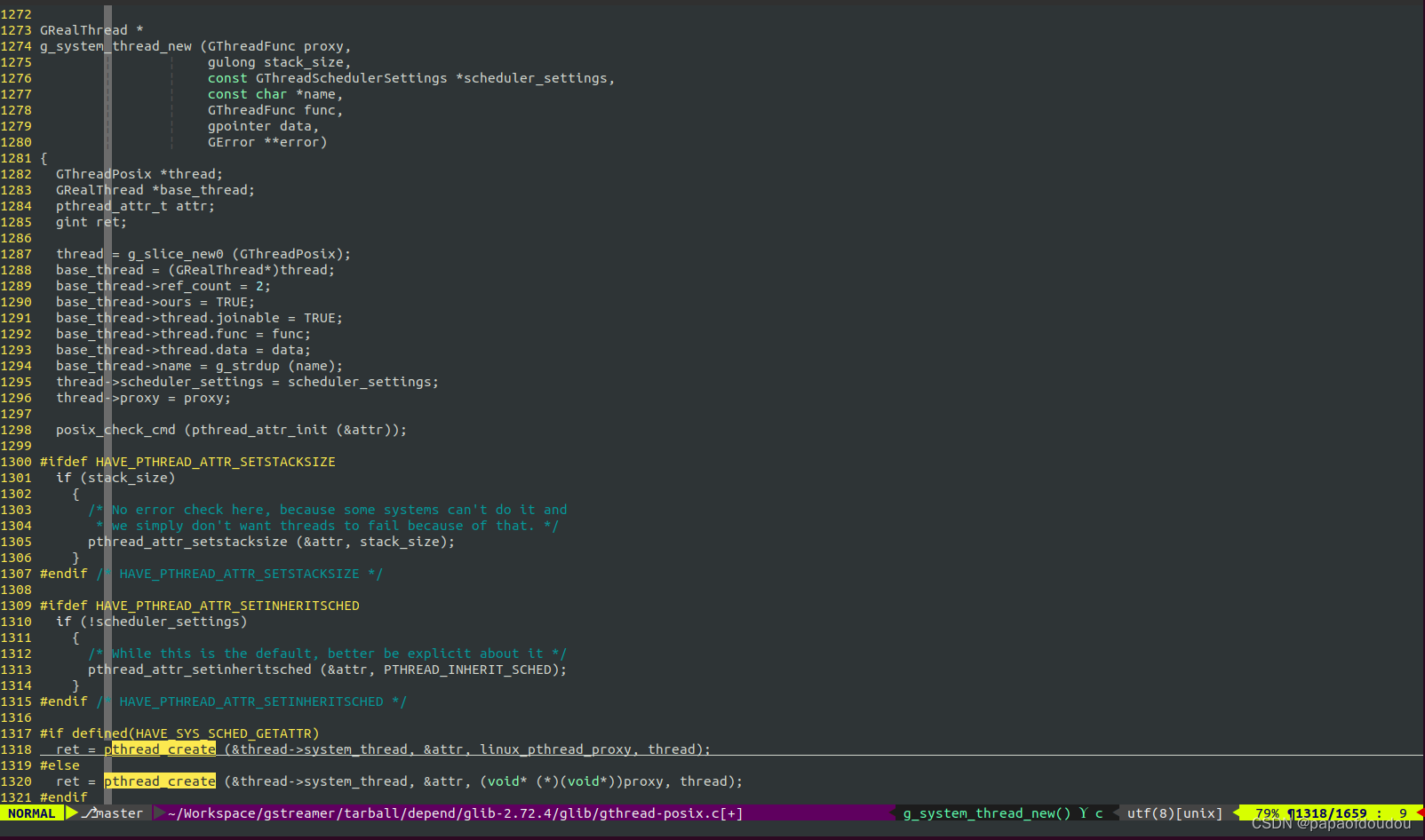

gstreamer task create:

gstremer task are encapsulated in function g_system_thread_new.

---

结束！
