BSR3100芯片之MOS应用

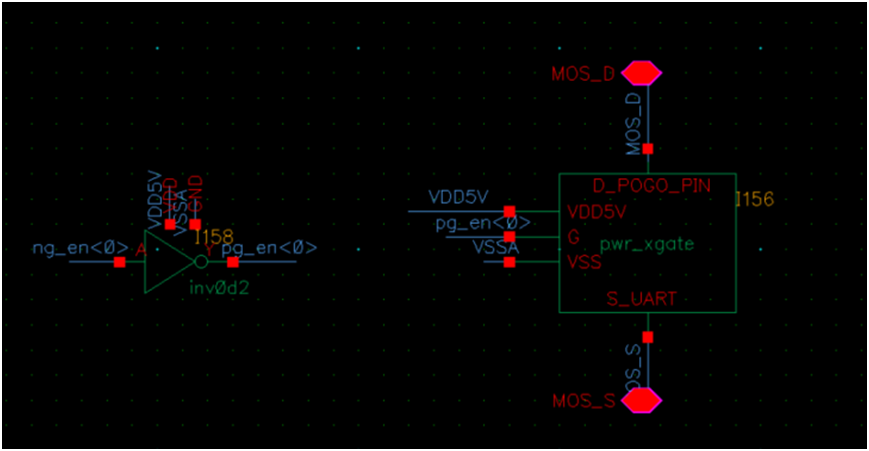

BSR3100的MOS在设计之初，是为TWS耳机充电时，左右耳机通讯切换设计。经过几次迭代之后，现在已经演变成了模拟开关：

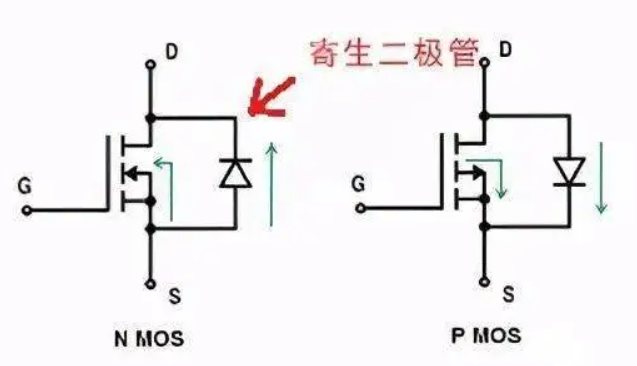

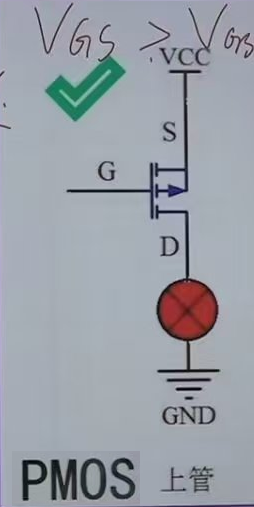

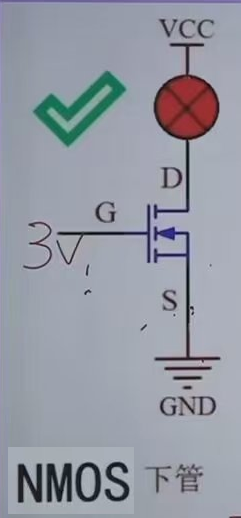

它已经不再是一个简单的N-MOS或P-MOS了。

MOS的用法多样，为了适应更多的应用场景，我们已经做了优化：

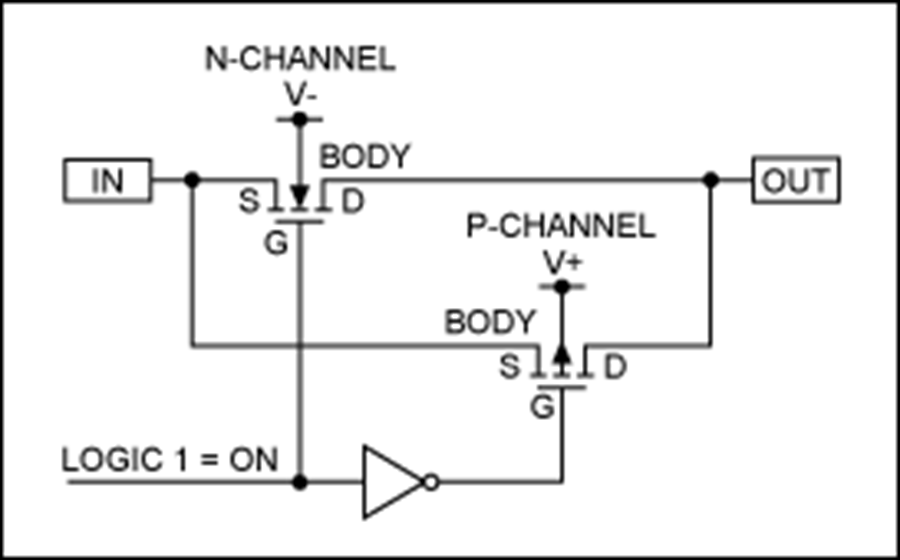

典型模拟开关的内部结构

BSR3100内部MOS可以认为是一个模拟开关，典型应用场景是控制LCD背光的开启与关闭。

技术支持QQ群599489642，管理员“攻城师1949”

BSR3100的IO支持3.3V IO,1.8V IO,还有VBAT IO。在电池供电的应用场景中，可以非常简洁的满足多电压域场景下的用户需求。BSR3100的优势和特点：

1，集成了专用LDO（Norflash和LCD各一个）
2，外置Norflash更灵活
3，专用DMA
4，高速SPI配合LCD显示，速度最高可达12Mbps
5，芯片内部专用ADC5测量VBAT，读寄存器即可
6，专用MOS用于LCD背光控制，进一步省去板级上的外围器件
7，电流采集专用运放和高速比较器，比较器可以连接在中断列表中，软件快速响应
8，丰富的IO类型，1.8V IO 4个，5V IO 12个，3.3V IO 8个（不包含专用IO）
9，运算放大器可以内部连接ADC8和ADC9，不占用管脚资源
