BSR3100 是一款差异化的小型 SoC 芯片,我们将其定义为微型图形处理单元及显示芯片。它具备 MCU 芯片的所有特性,同时又不同于通用 MCU。BSR3100专注于小尺寸显示屏(0.71,0.85,0.96,1.44,1.47,1.77 inch ……)的图像处理应用。
- 集成 60MHz RC 振荡器和 32K RC 振荡器。
- 支持 RC 振荡器校准.
- 支持Efuse UID 加密
- 内嵌 4KB SRAM
- 集成 16 字节备份寄存器
- 支持NVM存储用户数据
- 支持 UART 接口
- 集成 双片选的SPI 接口,支持双屏异显,同时支持控制RGB灯珠WS2812B芯片
- 集成 DMA 控制器
- 两个单线 UART,支持Dallas One-Wire总线协议(可以控制DS18B20芯片)
- UART 支持 1.8V/3.3V VIO 选项
- 集成 2 组模拟比较器(高速比较器,支持迟滞设置)和运算放大器
- 集成一个用户可编程的电流源AUX LDO,3.3V,3.0V,2.8V,1.8V可选
- 集成了一个双MOS的50mA模拟开关
- 集成定时器
- 集成看门狗
- 集成 SWD 接口
- 支持 8 通道 PWM,每个PWM 都支持反向,死区控制
- 工作电压:2.5V ~ 5.5V
- 集成 10 通道 12 位 SAR ADC,支持 VREF 1.2V/3.3V/VBAT 选择
- 集成 16 组 GPIO(24 个 GPIO 口)
- 支持从深度睡眠中通过 GPIO 唤醒
- 工作温度范围:-40°C ~ +105°C

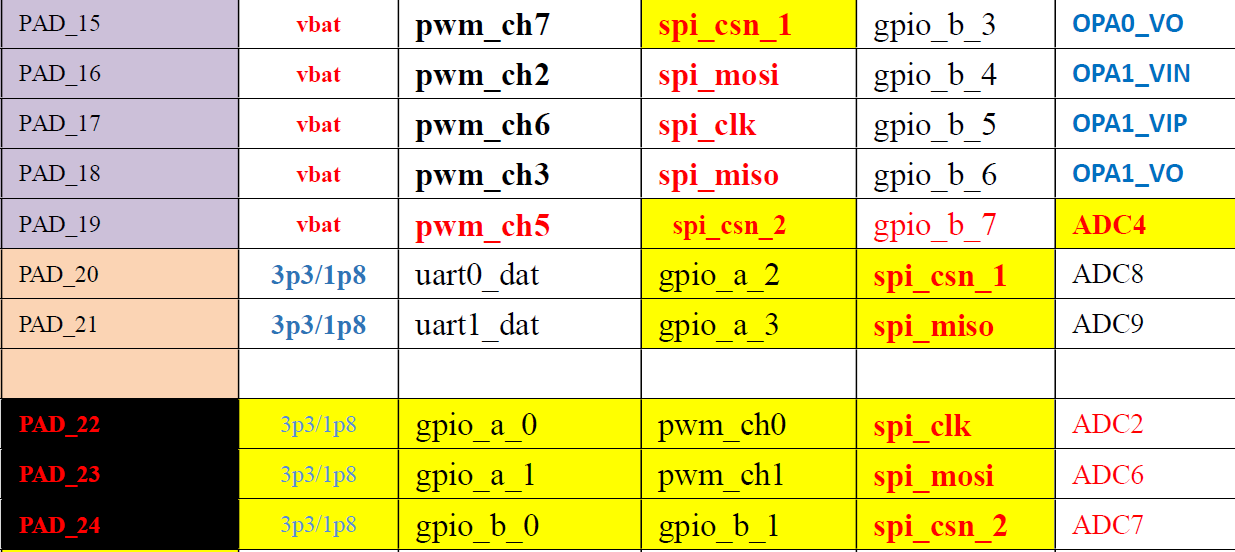

BSR3100的SPI接口经过了特殊处理,支持双CS片选,在Datashee中,我们在芯片的IOMUX设计中考虑这种应用场景:

它有两组双片选的SPI,一组位于5V IO域,一组位于3.3V IO域,方便用户根据需要选用。

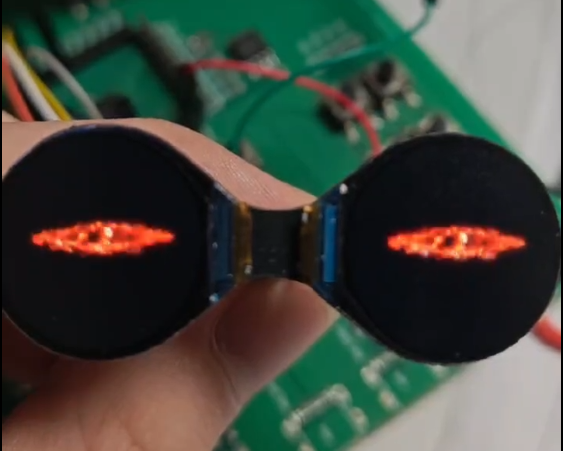

左右屏可以分开配置和显示:

技术支持QQ群599489642,管理员“攻城师1949”
BSR3100的IO支持3.3V IO,1.8V IO,还有VBAT IO。在电池供电的应用场景中,可以非常简洁的满足多电压域场景下的用户需求。BSR3100的优势和特点:
1,集成了专用LDO(Norflash和LCD各一个)
2,外置Norflash更灵活
3,专用DMA
4,高速SPI配合LCD显示,速度最高可达12Mbps
5,芯片内部专用ADC5测量VBAT,读寄存器即可
6,专用MOS用于LCD背光控制,进一步省去板级上的外围器件
7,电流采集专用运放和高速比较器,比较器可以连接在中断列表中,软件快速响应
8,丰富的IO类型,1.8V IO 4个,5V IO 12个,3.3V IO 8个(不包含专用IO)
9,运算放大器可以内部连接ADC8和ADC9,不占用管脚资源
