ArcMap中为点数据确定最小外包（凹）多边形

最新推荐文章于 2023-08-11 10:33:59 发布
原创 最新推荐文章于 2023-08-11 10:33:59 发布 · 6.4k 阅读 · 9 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了如何在ArcMap中为不同类别的点数据利用TIN工具确定最小外包多边形，并提供了批量处理的步骤，包括创建TIN、转换为线以及通过ModelBuilder进行迭代选择和处理。

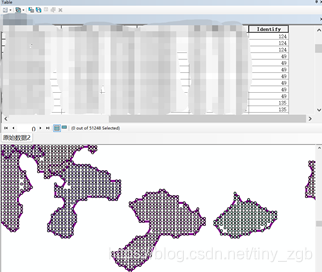

为shp点数据每个类别（Identify字段）确定最其小外包多边形（如图）

数据说明与实现效果

第一部分（处理思路）：

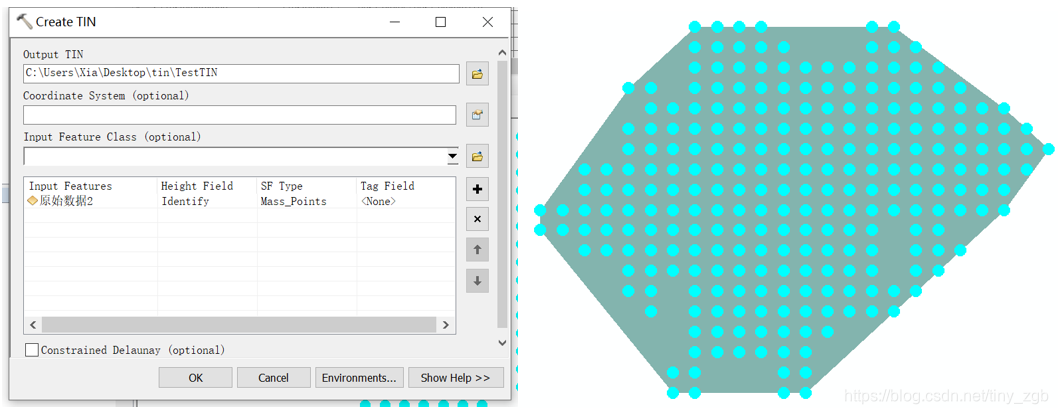

  1. 为点数据创建TIN【3D Analyst Tools】【Data Management】【TIN】【Create TIN】获得数据的最小外包多边形
    在这里插入图片描述

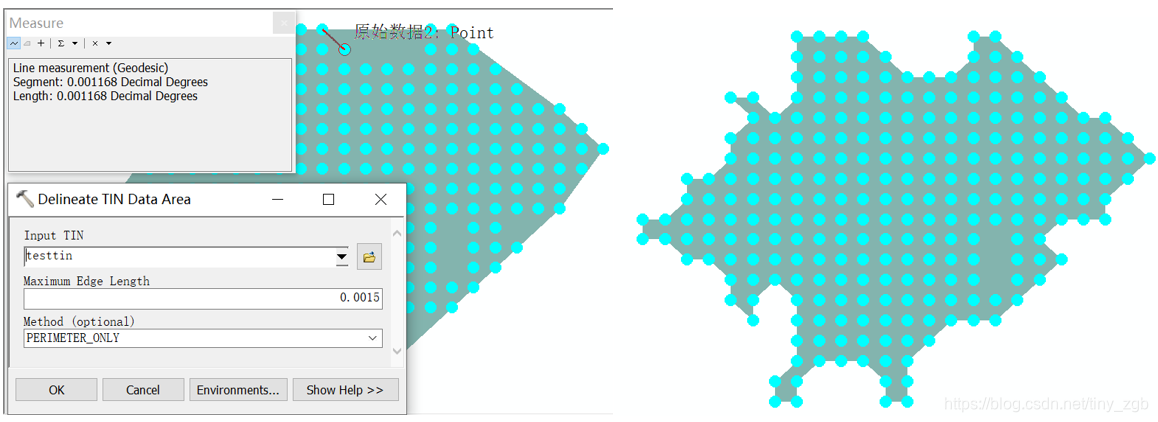

  2. 勾画TIN数据区域【3D Analyst Tools】【Data Management】【TIN】【Delineate TIN Data Area】,最大边长度根据坐标系来确定，可以使用测量工具在地图上测量相距最近的距离，不断调试，得出最佳效果。
    在这里插入图片描述
  3. 将TIN区域转换为线【3D Analyst Tools】【Conversion】【From TIN】【TIN Domain】
    在这里插入图片描述
第二部分（批量处理）：

使用model进行批量计算：建model并编辑，根据标识字段循环选取数据【Insert】【Iterators】【Feature Selection】

最低0.47元/天 解锁文章
