串口控制ADC多路DMA采集

最新推荐文章于 2024-01-11 20:39:35 发布

阿拉~斯加

最新推荐文章于 2024-01-11 20:39:35 发布

阅读量698

点赞数

CC 4.0 BY-SA版权

文章标签：单片机嵌入式硬件 stm32

本文链接：https://blog.youkuaiyun.com/tcx_123321/article/details/129713073

文章讲述了在STM32F103C8T6芯片上进行ADC数据采集和串口通信时遇到的问题，包括数据始终为0、通道间干扰以及初次数据不准确。通过调整数组定义、配置ADC转换模式和采样时间解决了部分问题。同时，介绍了CUBEMX配置串口和ADC的步骤，并提供了printf重定义、主函数的ADC校准以及串口中断回调函数的代码示例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

定义串口接收数据。

定义数组用于存放采集数据ADC_Buf[4]。主要看采集多少个通道。

直接打印转换数据*3.3/4096

遇见的问题：

1.采集值恒为0！！

定义采集数据的数组时一定要注意，看你数据长度，我是四通道的，刚开始定义为16的，改为uint8_t类型的就可以正常显示了，之前看过一个博主的文章，他是定义为了32的，实际要16的才可以。具体什么类型怎么定义没深究。

2.前通道影响后通道的值：

截图没找到，口述吧，就是如果你只接了第一个通道，后面的几个通道都会受第一个通道的影响，但是如果需要采集的通道都接好了就不会有影响。

3.芯片上电后的第一组数据不准确，之后数据准确。

这个问题还没解决，以后讨论，有知道怎么解决的大神可以留言，万分感谢！

CUBEMX步骤

(1)选择芯片STM32F103C8T6

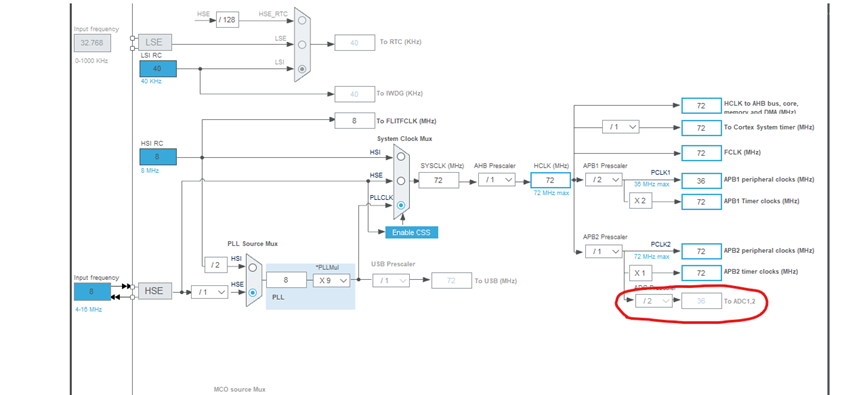

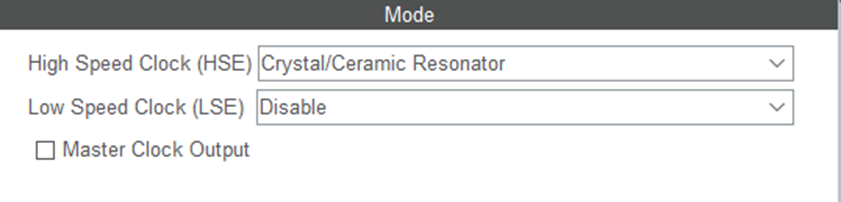

(2)配置时钟，注意红圈地方，一会配置完ADC再回来调一下。

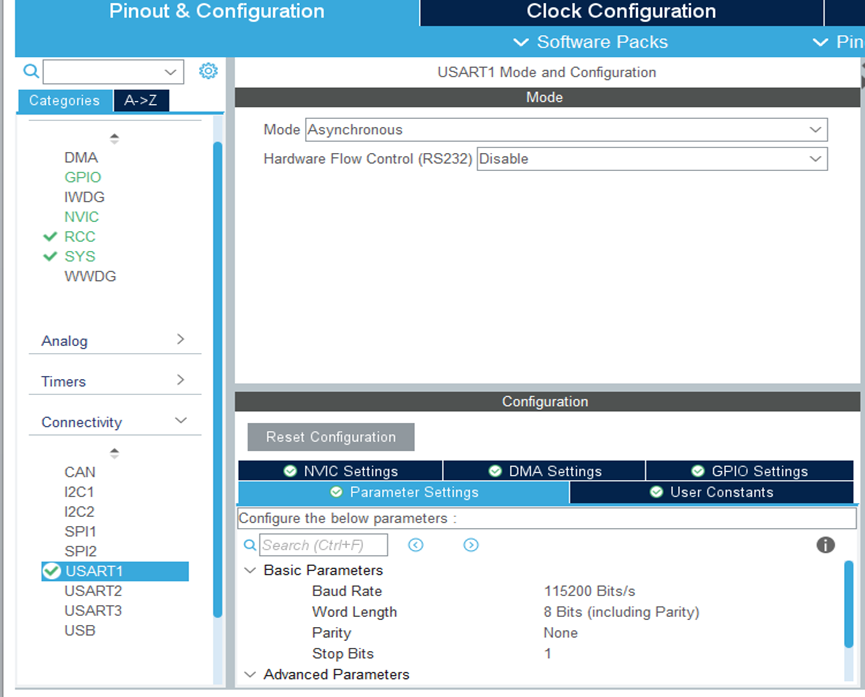

（3）配置串口，设置好波特率。

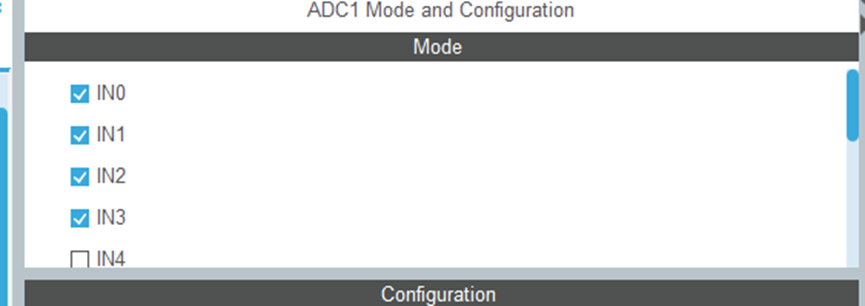

（4）配置ADC，首先勾选要使用的通道，在这里勾选了0-3通道。

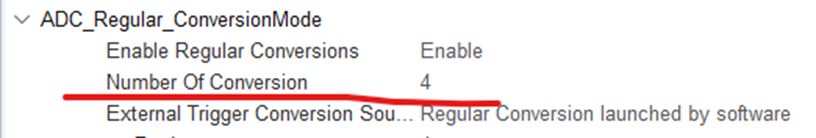

①这里比较重要，载坑里好几次，每一步都要检查好。首先在ADC_Regular_ConversionMode中设置好转换通道有几个。

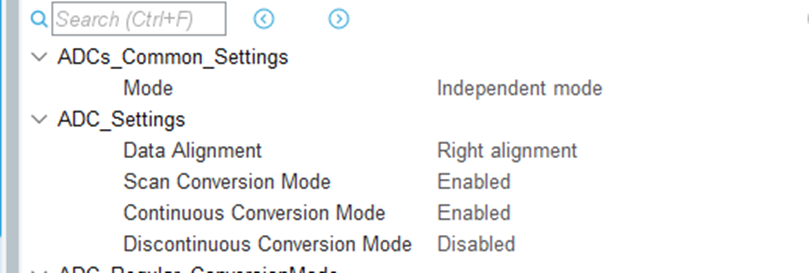

②再就是ADC——Settings的设置，使能扫描模式以及持续转换模式。

③另一个比较重要的就是这里，也是在ADC_Regular_ConversionMode这个选项里，可以跟①一起设置好。Channel这里不是自动配置的，要自己选择，真是难受，再一个就是采样时间，也要自己设置，我第二个通道就忽略了。。。采样时间越长，结果越准确哈。

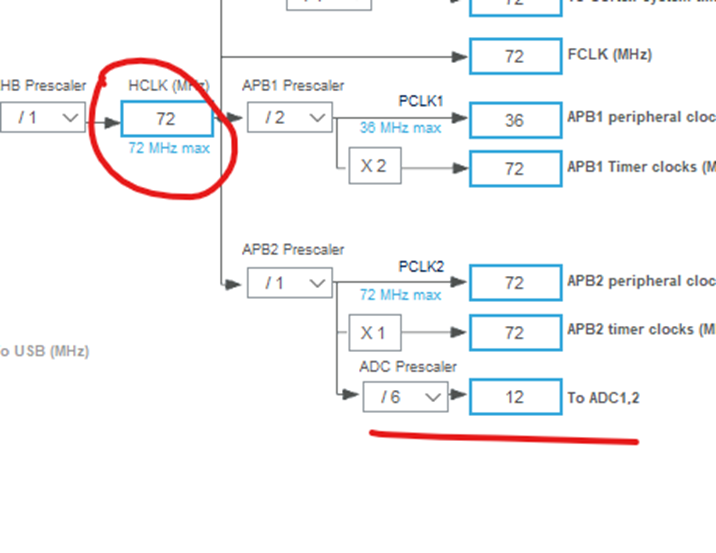

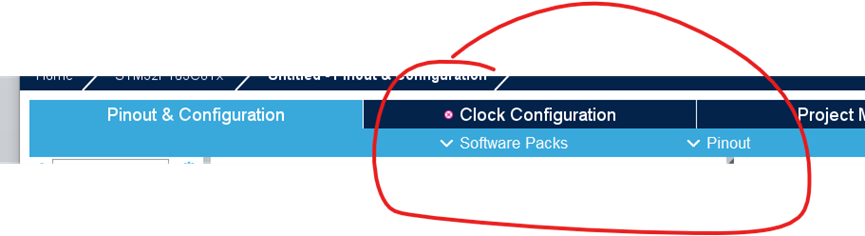

（5）第四步完成后会发现时钟配置出现了问题，点过去会弹出对话框，点击YES，改成72，回车就配置好了ADC的时钟。

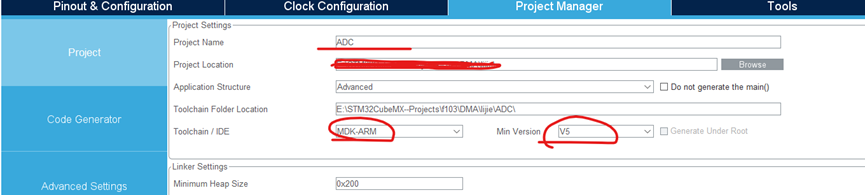

（6）最后

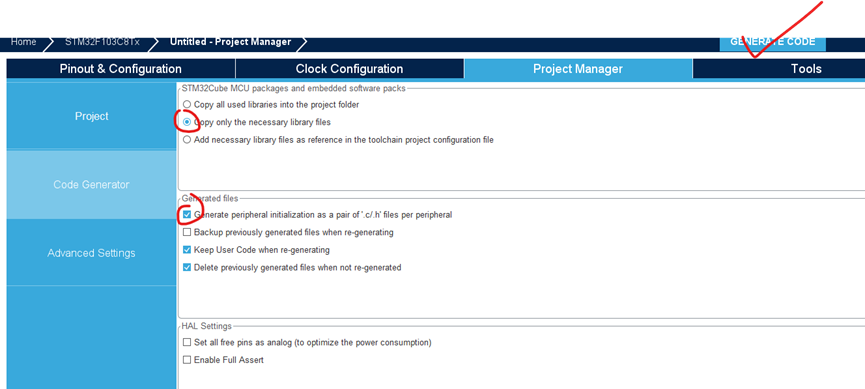

程序

（1）首先printf重定义放在uart.c中，程序如下。

#include <stdio.h>



#if 1
#pragma import(__use_no_semihosting)
//标准库需要的支持函数
struct __FILE
{
    int handle;

};

FILE __stdout;
//定义_sys_exit()以避免使用半主机模式
void _sys_exit(int x)
{
    x = x;
}
//重定义fputc函数
int fputc(int ch, FILE *f)
{
    while((USART1->SR&0X40)==0);//循环发送，直到发送完毕
    USART1->DR = (uint8_t) ch;
    return ch;
}
#endif

（2）在main.c的初始化中进行ADC校准

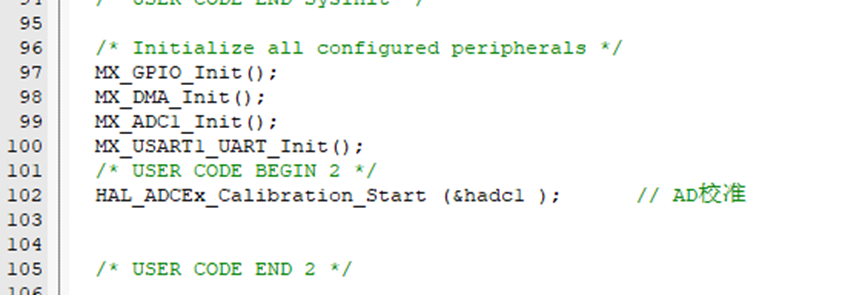

HAL_ADCEx_Calibration_Start(&hadc1);

主函数循环开启串口中断

while(1)
{
HAL_UART_Receive_IT(1111111111);
}

（3）编写串口中断回调函数，对接收到的数据进行判断。

void  HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    switch (REC)
    {
        case 0x01:   ADC函数        break ;
        case 0x02:   YYY(需要执行的命或函数)        break ;
    }
}

（4）编写ADC采集函数

Void ADC()
{
ADC_Buf[4] = HAL_ADC_GetValue(&hadc1);
Printf(“%d\r\n %d\r\n %d\r\n %d\r\n”,ADC_Buf[0]*3.3/4096, ADC_Buf[1]*3.3/4096, ADC_Buf[2]*3.3/4096, ADC_Buf[3]*3.3/4096,);

}

完成。新手记录，若有错误敬请指出，感谢大家！
