分布式调度引擎elastic-job3源码分析(五)-核心服务II

1. 背景

调度引擎是关键的基础设施，不但是定时执行任务，更是大规模分布式任务引擎，分布式并行处理平台，管理计算节点集群，提供高吞吐的可伸缩的数据处理能力。

公司日益增长的业务，对调度引擎高吞吐，高并发的要求也快速增长，需构建一个无中心，管理大集群，健壮分片容错的任务调度任务平台，支撑业务发展。

同时，分布式调度引擎也是datax，可观测-性能指标组件(sentinel dashboard)分布式改造的核心技术

2. 参考

芋道源码 https://blog.youkuaiyun.com/X5fnncxzq4/article/details/86770194

https://www.jianshu.com/nb/18843035

3. 术语

无中心/有中心分布式 有中心分布式设置中心节点负责集群协调和元数据保存等工作，例如xxl-job的admin/executor， dolphin-scheduler master-worker都是有中心分布式设计；真正无中心设计很少，大部分是节点平等，都可以通过选举成为主节点，也就是，任何一个节点都可以成为中心

脑裂 无中心分布式设计，当网络出现问题，节点分割成多个集群，集群间因不能通讯而不能达到状态一致，通常解决方案是集群节点数奇数，节点数少于总数的集群中一半停止工作

分片/容错 分片是调度平台很重要的特性，调度处理大规模数据，需要分片执行，分片执行带来新的问题，分片失败，平台回收分片，转移到其他节点执行

4. 详细分析

服务可分为功能服务和核心服务，其中核心服务支撑功能服务的服务，功能任务有任务注册，任务执行，失效转移等，是调度平台的”业务”

4.1 核心服务

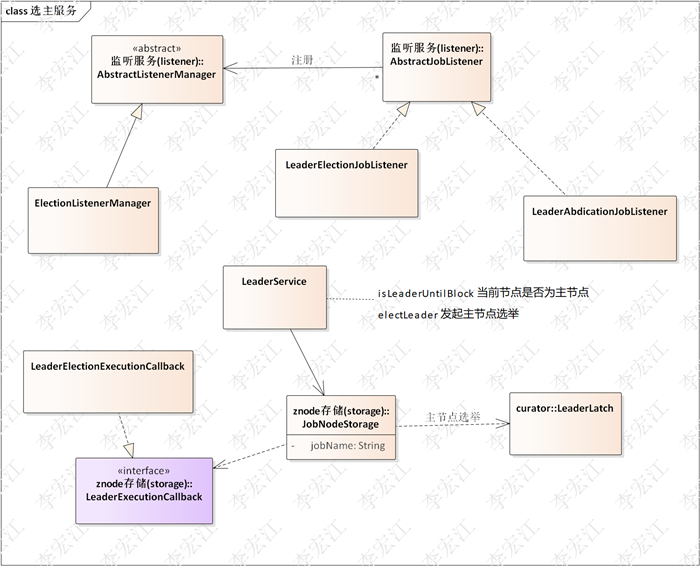

4.1.1 选主服务(election)

每个作业选主节点，主节点是作业的主节点，执行需要主节点执行的服务，如，失效转移，分片

LeaderLatch  JobNodeStorage的”应用”选主服务，使用curator的leaderLatch完成

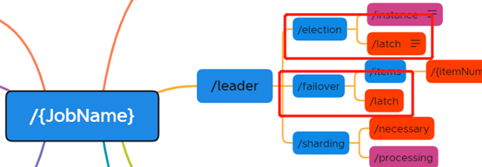

两个节点用于选主，/election/latch,  /failover/latch

LeaderElectionExecutionCallback 选主后的回调

选举完了，备选leader写入自身instanceId到/instance

LeaderElectionJobListener  选主触发监听器

LeaderAbdicationJobListener 自身disabled，退位

• 谁使用：

      - 分片服务 设置分片标记

      - 失效转移 抓取分片

• 依赖服务：

       -  znode存储服务/注册中心  znode节点存取，监听器注册

       -  监听服务

4.1.2 配置服务(config)

ConfigurationService设置/载入作业配置

 监听作业配置的cron表达式变化，修改作业调度时间

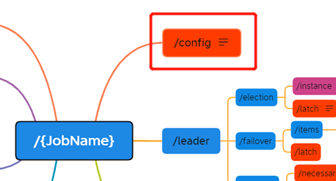

config  作业的配置以json格式存入

• 谁使用：

       - 设置服务 写入作业配置

• 依赖服务：

       - 调度服务 修改作业触发时间

 4.1.3 设置服务(setup)

 设置服务初始化其他核心服务

• 谁使用：

       - 调度服务 初始化作业

       - 监听服务 开启监听器

      - 选主服务 作业初始发动选主

      - 服务实例服务 写入所在服务Ip到zk

      - 运行实例服务 写入instanceId到zk

      - 诊断服务 开启诊断服务

• 依赖服务：

      -  配置服务 写入作业配置到zk

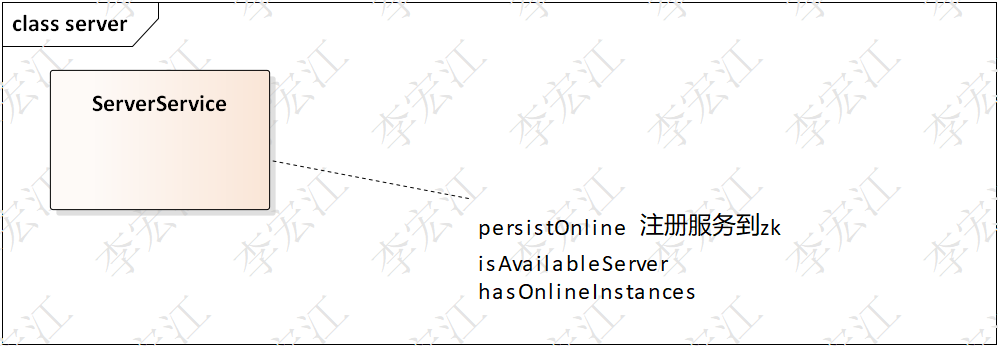

4.1.4 服务节点服务(server)

 注册/查询作业的服务节点和实例

server znode是持久节点写入的，值是”Enabled”或者”Disabled”

4.1.5 实例服务(instance)

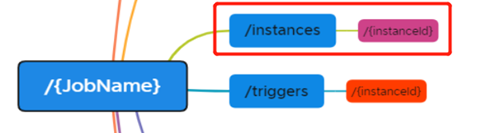

注册查询作业运行实例，触发实例执行

InstanceShutdownStatusJobListener 运行实例下线, 判断是否自身，若是关闭作业

关联的监听器：

ListenServersChangedJobListener 主节点感知server或instance变化，设置重分片标记

RegistryCenterConnectionStateListener实例下线后重新上线，该监听器重新注册server，instance；resume作业

PersistOneline运行实例启动写入JobInstanceId，如192.168.1.101@-@313516，313516 是jvm 名称

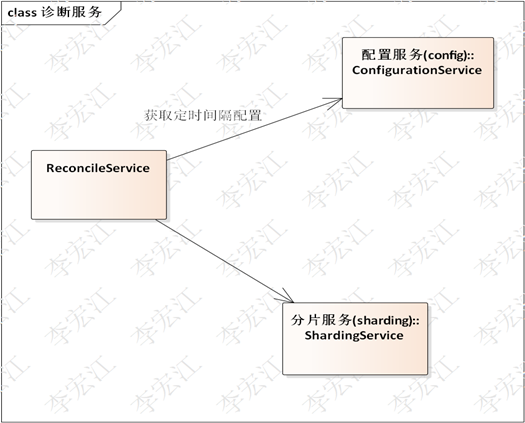

 4.1.6 诊断服务(reconcile)

符合以下3个条件设置分片标记, 下次作业启动触发重新分片

1. 分片标志没有设定
2. 有不在线的服务分配了分片
3. 不是静态分片&&没有分片信息

• 谁使用：

       - 设置服务 设置服务启动诊断服务

• 依赖服务：

      - 配置服务 获取定时执行时间间隔

      - 分片服务 设置重新分配标记

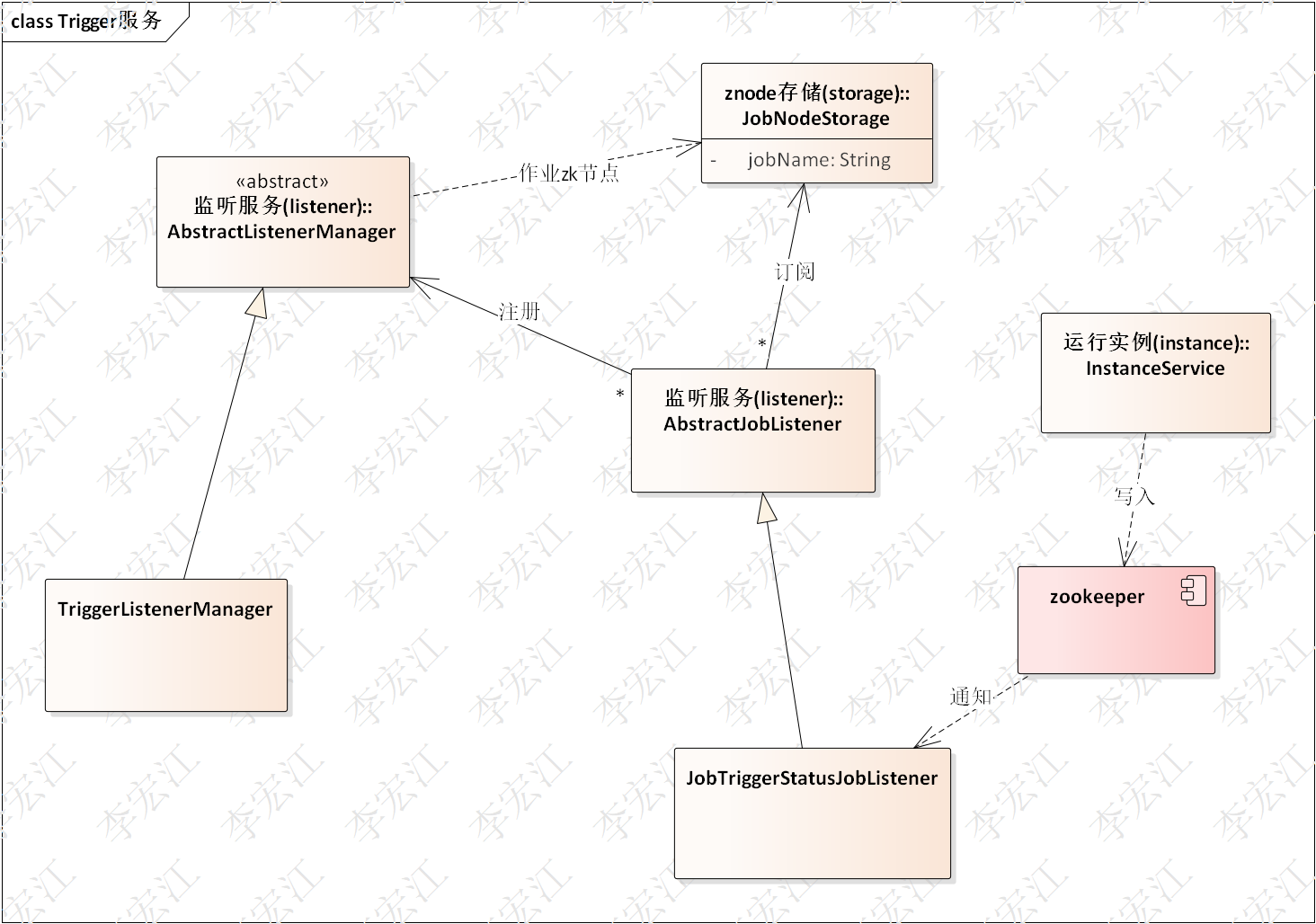

4.1.7 触发服务(trigger)

触发服务支持手动(控制台/api)触发作业执行

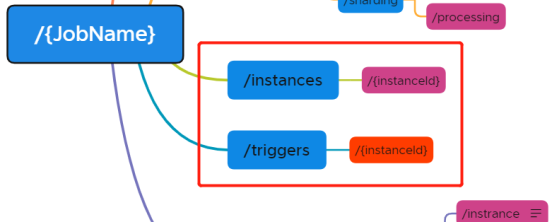

InstanceService 读取”instances”节点，获取在线的instanceId集合，写入”triggers”

JobTriggerStatusJobListener  监听trigger节点变更，检查变更是否自身instanceId，触发作业

*设计上有违面向对象原则，Instance服务打破trigger服务封装

*触发所有在线实例，只需在线实例监控”triggers”节点便可，无需写入每个实例节点

• 谁使用：

      - 控制台/api

• 依赖服务：

       - 运行实例服务 获取在线运行实例

       - 调度服务 触发作业执行

快照服务(snapshot)

快照服务放在核心服务，但可以看作功能服务，独立启动和运行
