T527 基于 DRM 框架的 HDMI 调试

1、环境介绍

硬件：飞凌OK527

软件：原厂t527-tina5.0-aiot-v1.4 sdk（buildroot、Linux 5.15）

2、前言

本文将记录t527基于drm框架的hdmi调试。t527 hdmi最高分辨率支持4k。关于全志t527的显示接口和显示路由框架理清可以参考：T527 基于DRM框架的显示通路理清

3、T527 HDMI 功能支持表

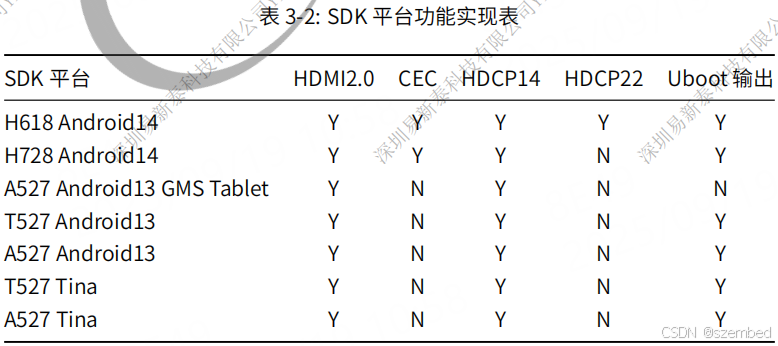

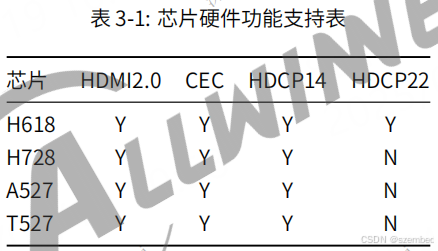

由于不同 SDK 平台针对的使用场景不同，部分功能虽然硬件支持，但是 SDK 可能没有支持上。请综合考虑以下芯片硬件功能支持表和 SDK 平台功能实现表。

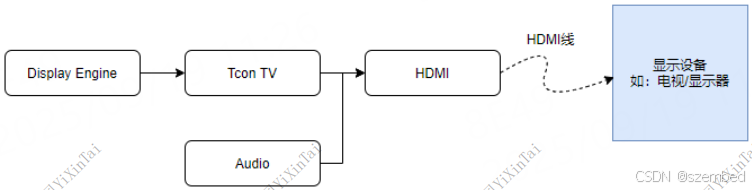

4、HDMI 显示框图

5、HDMI 模块框图

HDMI 模块内部大致分为视频处理模块、音频处理模块、帧打包模块和 PHY 模块：

视频处理模块：对输入的视频进行采样并重新打包。

音频处理模块：对输入的音频进行采样并重新打包。

帧处理模块：对音频和视频数据按照帧数据的方式进行融合打包，并添加相关的 infoframe 信息。

PHY 处理模块：将完整的帧数据按照 TMDS 协议转换为 TMDS Data，并输出到显示端。

6、uboot 设备树配置

hdmi 开启 logo显示。（如果不开，系统启动后不会自动进入weston桌面。不会自动进入weston桌面不代表hdmi无法使用）

7、kernel 设备树配置

以下是sdk出厂时关于hdmi的默认配置，可以直接用。需要修改可以参考《Linux HDMI2.0 DRM 开发指南》。同时需要关闭lvds。（如果不关lvds，系统启动后不会自动进入weston桌面。不会自动进入weston桌面不代表hdmi无法使用）：

// &de(de0/de1) -> &vo0 -> &tv0(TCON2_TV0) -> &hdmi
&de {
    chn_cfg_mode = <3>;
    status = "okay";
};

&vo0 {
    status = "okay";
};

&tv0 {
    status = "okay";
};

&hdmi {
	bldo3-supply = <&reg_bldo3>;
	hdmi_power0 = "bldo3";
	hdmi_power_cnt = <1>;

	hdmi_hdcp1x_enable = <1>;
	hdmi_hdcp2x_enable = <0>;
	hdmi_cec_enable = <0>;

	inno_phy = <
		 25000 165000 0x01000102 0x1c1c1c1c 0x00000000 0x00000000
		165000 340000 0x01040506 0x1c1c1c1c 0x00000000 0x03030300
		340000 600000 0x010f0f0f 0x1c1c1c1c 0x00000000 0x00000000>;

	status = "okay";
};

&lvds0 {
	status = "disabled";		// 关闭lvds
//	dual-channel = <0>;
	pinctrl-0 = <&lvds0_pins_a>;
	pinctrl-1 = <&lvds0_pins_b>;
	pinctrl-names = "active","sleep";
	ports {
		port@1 {
			reg = <1>;
			lvds_panel_out: endpoint@0 {
				reg = <0>;
				remote-endpoint = <&lvds_panel_in>;
			};
		};
	};
};

8、内核配置

如下是内核配置，默认已开启：

Allwinner BSP ‑‑‑>
    Device Drivers ‑‑‑>
        DRM Drivers ‑‑‑>
            <*> DRM Support for Allwinner SoCs
            <*>   Support Hdmi Output
                [*] Support HDMI2.0 Output

9、测试

本次测试将使用1024*600分辨率的7寸hdmi屏。测试需要使用modetest工具，需在buildroot menuconfig中开启：

BR2_PACKAGE_SUNXI_MODETEST=y

9.1、查看log信息

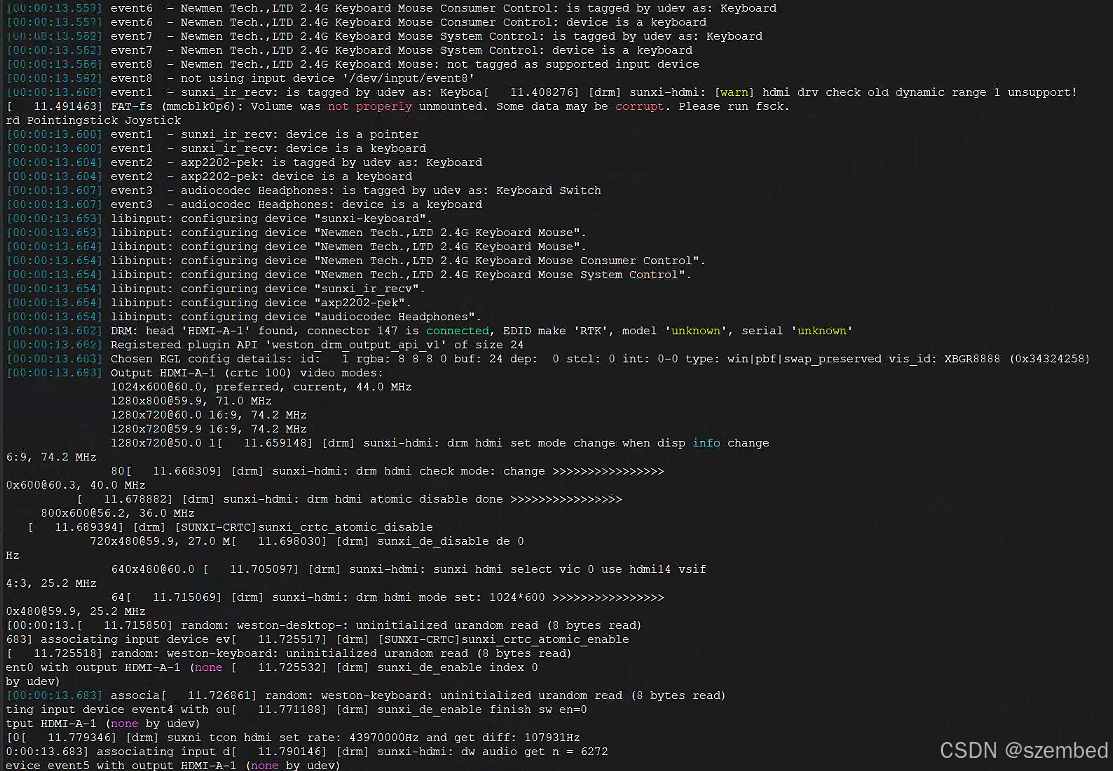

插入1024*600分辨率7寸屏后，有如下log：

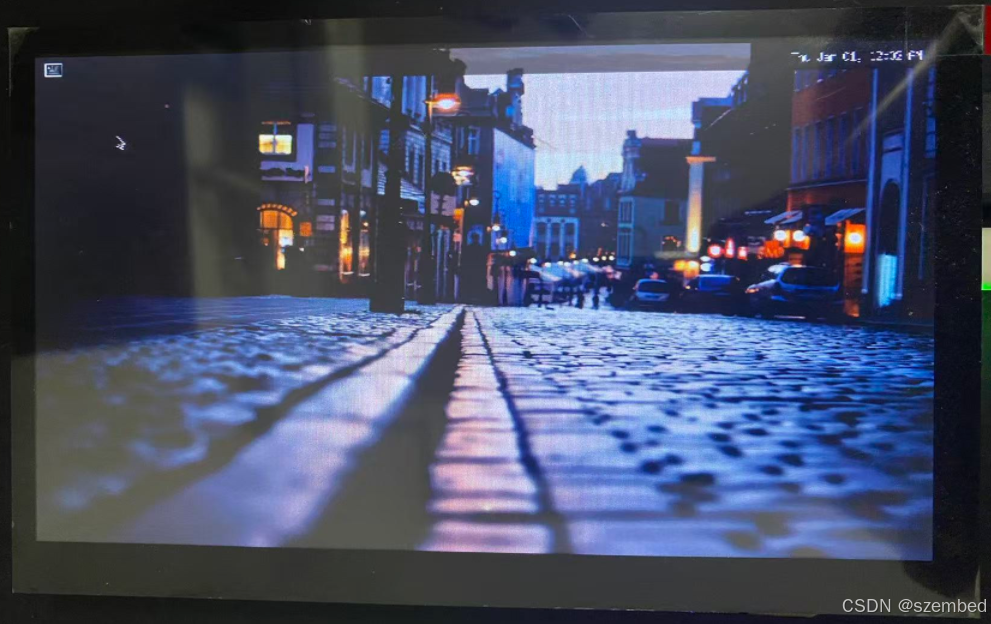

buildroot系统启动后会进入weston桌面（前提是配置了logo显示，关闭lvds）：

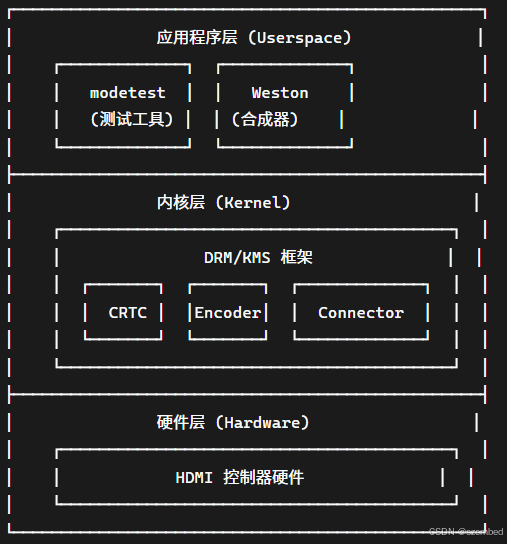

9.2、modetest 介绍

modetest 是 DRM / KMS 框架的用户空间测试工具。可以验证drm驱动是否正常工作，替代图形界面进行底层测试。

9.3、使用modetest工具测试

关闭所有weston服务：

killall weston

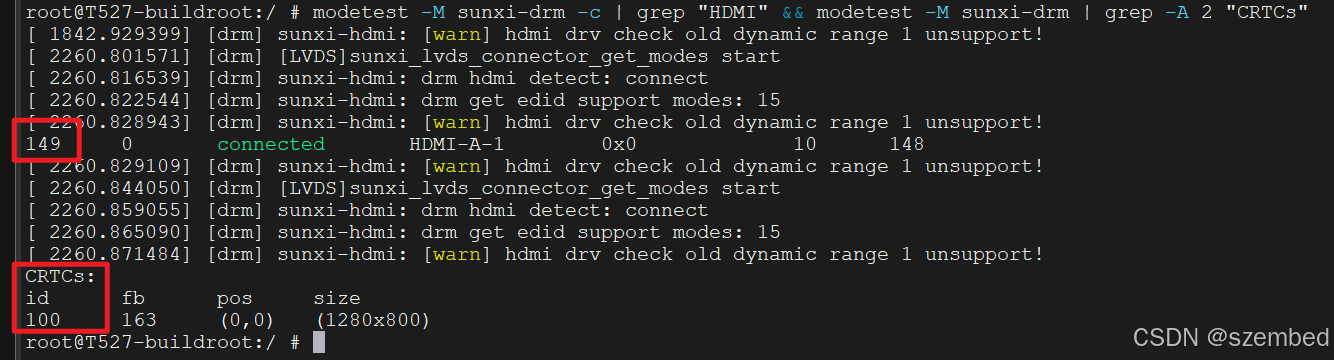

查看hdmi connector id和crtcs id：

modetest -M sunxi-drm -c | grep "HDMI" && modetest -M sunxi-drm | grep -A 2 "CRTCs"

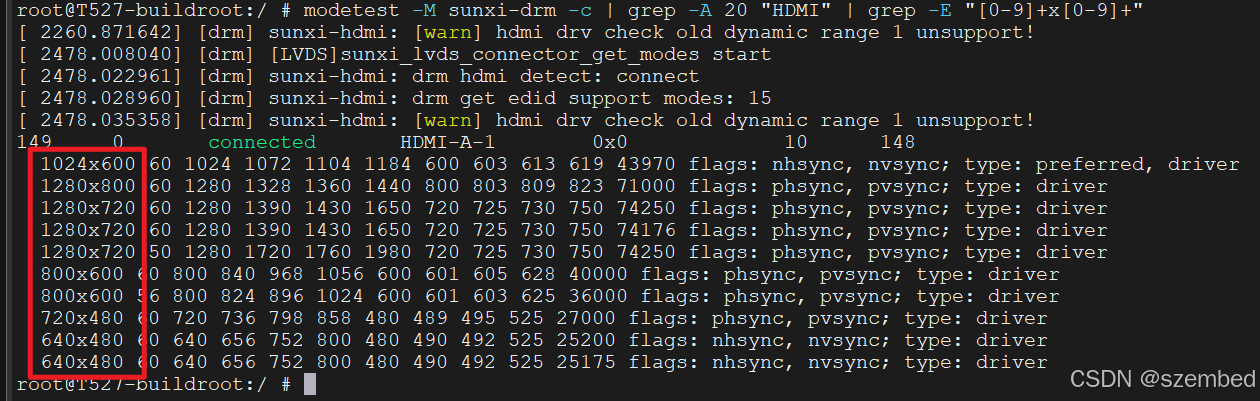

查看屏幕支持的分辨率：

modetest -M sunxi-drm -c | grep -A 20 "HDMI" | grep -E "[0-9]+x[0-9]+"

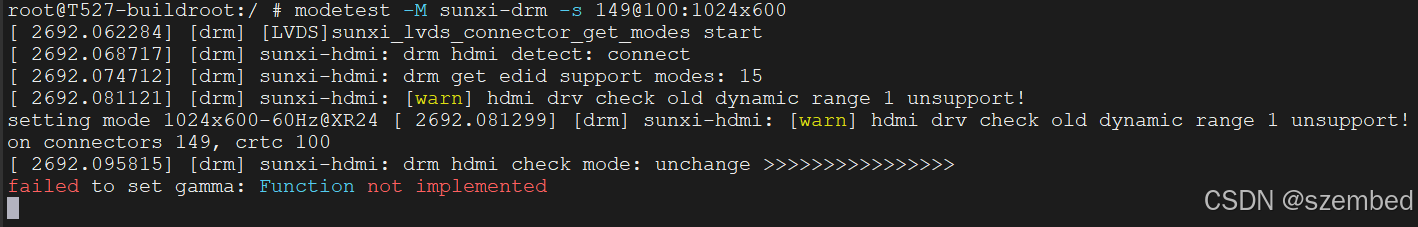

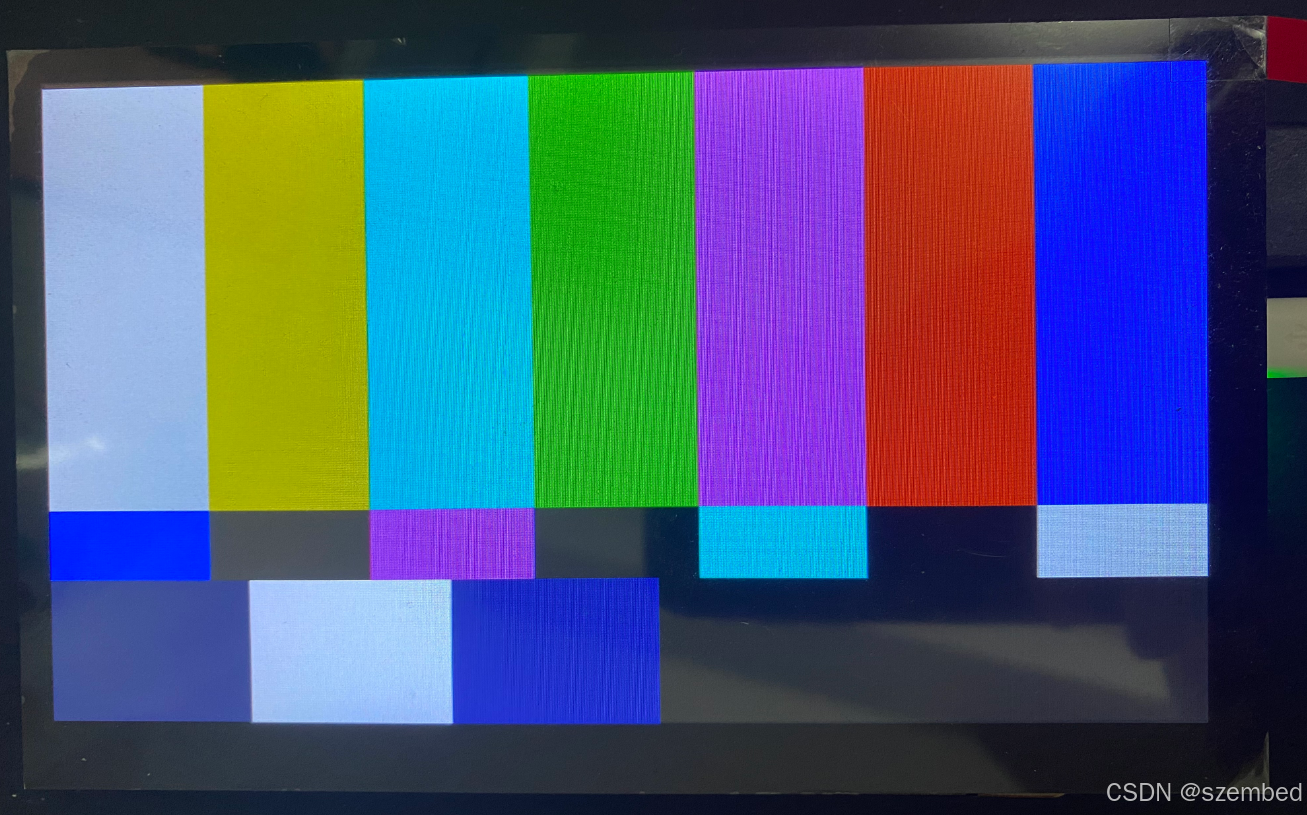

静态彩条测试：

# modetest -M sunxi-drm -s <hdmi_connector_id>@<crtcs_id>:<分辨率> -v
# 该命令会建立显示管道并输出图像
modetest -M sunxi-drm -s 149@100:1024x600

9.4、查看Tx信息

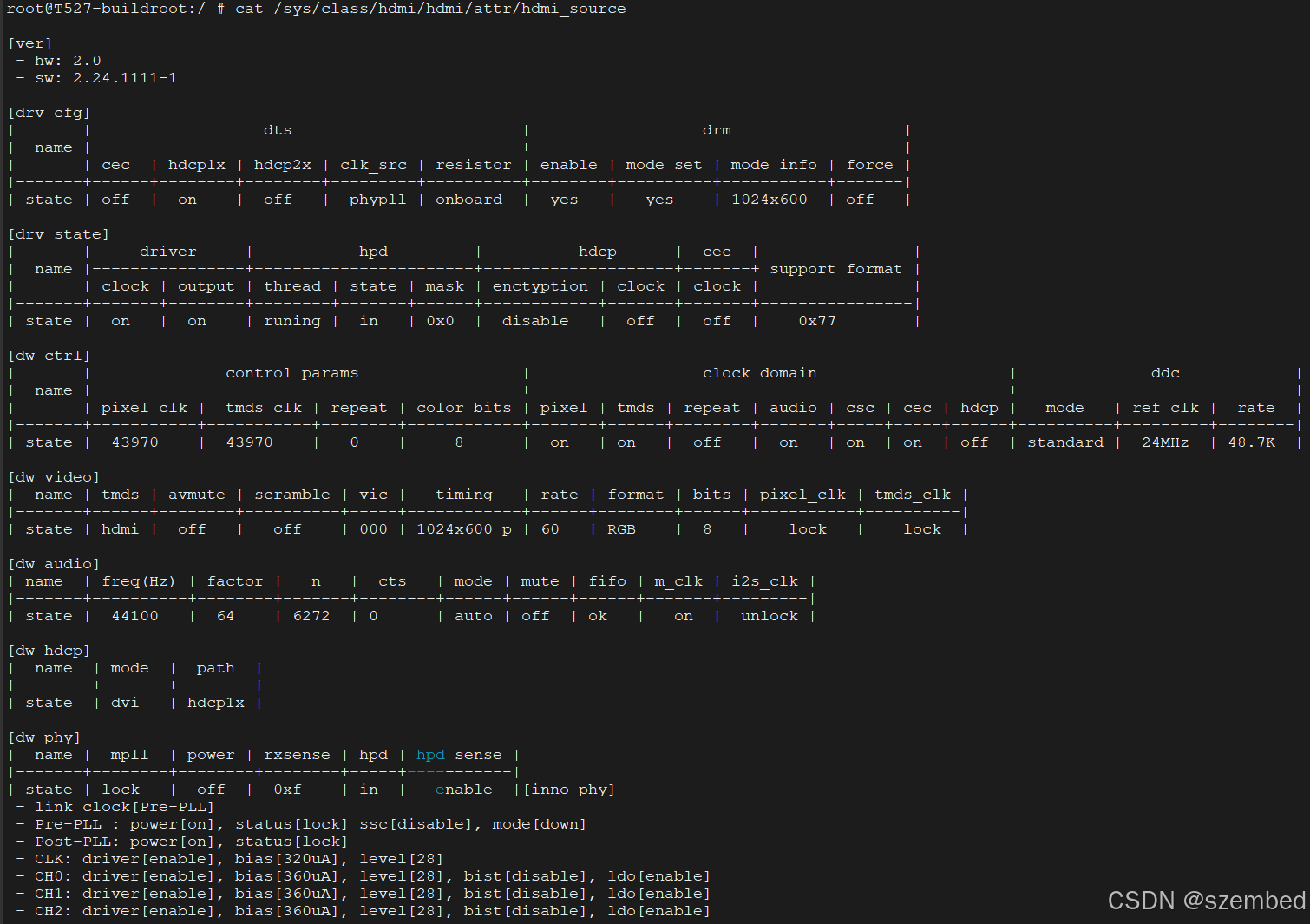

cat /sys/class/hdmi/hdmi/attr/hdmi_source

属性解释参考：《Linux HDMI2.0 DRM 开发指南》

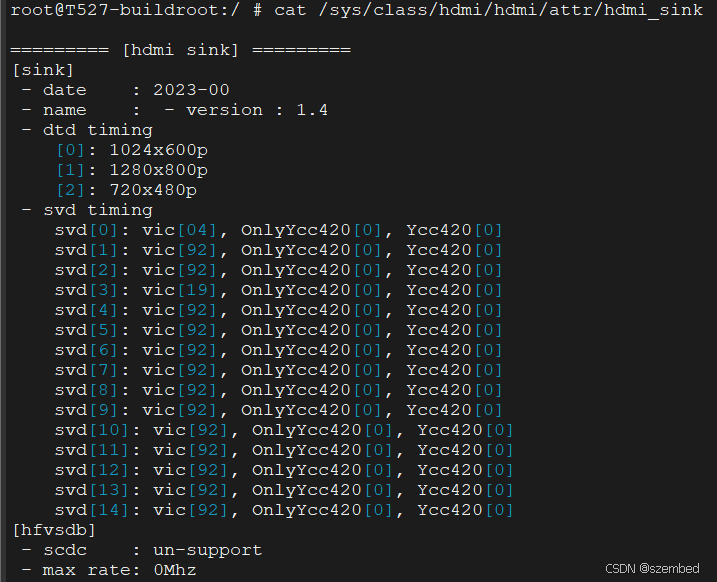

cat /sys/class/hdmi/hdmi/attr/hdmi_sink

属性解释参考：《Linux HDMI2.0 DRM 开发指南》

9.6、更改输入源

目前支持 HDMI 的 frame composer 和 Tcon 的两种输入源替换，用于定位是否 DE 送进的数据有异常。

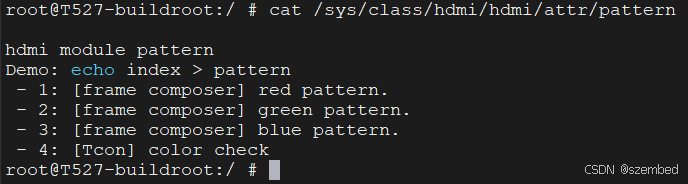

查看支持输出图片：

cat /sys/class/hdmi/hdmi/attr/pattern

设置输出图片：

# echo <index> > /sys/class/hdmi/hdmi/attr/pattern

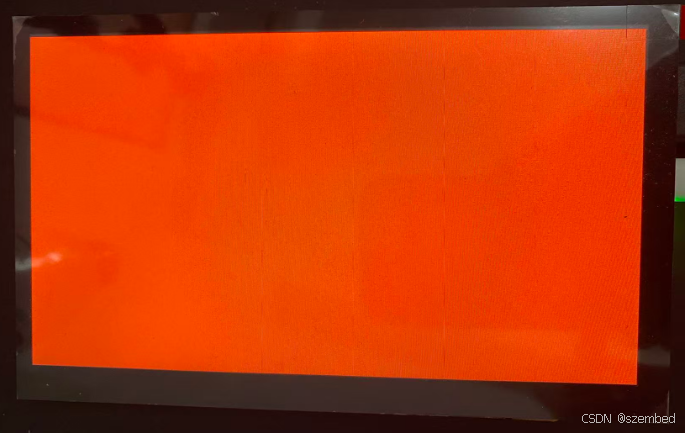

# 输出红色图片
echo 1 > /sys/class/hdmi/hdmi/attr/pattern

切换回de输出：

10、总结

参考文章：

《Linux HDMI2.0 DRM 开发指南》
