CoM-Px30|RM3358核心板模块MMC接口存储速度测试

产品特性:

• 采用Rockchip公司Cortex-A35四核PX30处理器，运行最高速度为1.3GHZ；
• 支持Mali-G31GPU，支持OpenGL ES3.2, Vulkan 1.0, OpenCL 2.0
• 支持1080P 视频编码，支持H.264,VP8；多格式1080P 60fps视频解码 (H.265,H.264,VC-1, MPEG-1/2/4, VP8)
• 支持双屏异显；支持RGB888/LVDS/MIPI-DSI，分辨率最高1920x1080；
• 支持SDIO3.0，USB2.0 HOST&OTG，4路I2C，6路UART，2路SPI，8路PWM
• 支持512-2G  Bytes DDR3 SDRAM；
• 支持EMMC 4G-32G大容量电子盘，可启动；
• 可定制宽温产品，替换AM335X
• 稳定的操作系统的支持，可预装Android8.0或者LINUX 4.4；
• 超小体积，邮票孔设计160pins， 尺寸为:45*45MM

CoM-PX30|RK3358的部件组成图：

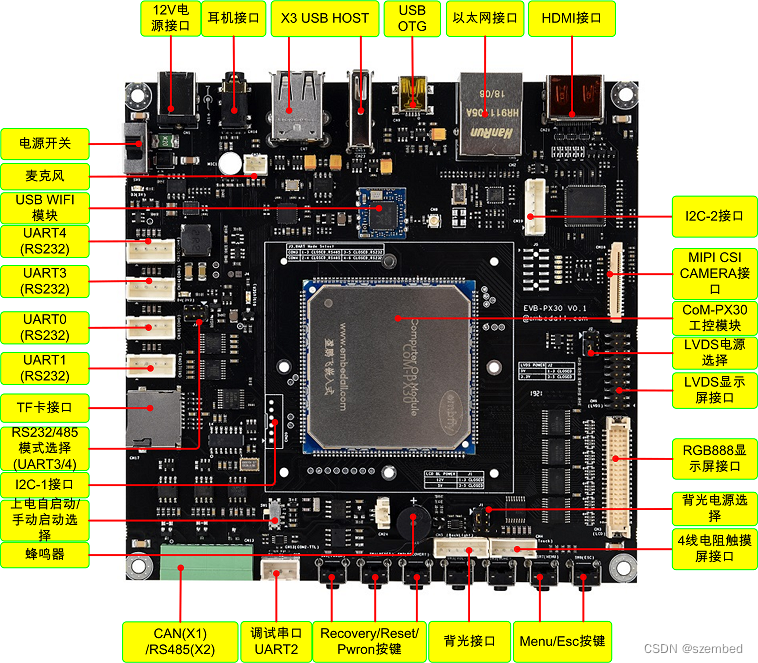

  EVB-PX30简单介绍和功能图：

工业宽温设计，工作更稳定：

CoM-PX30 隶属于盈鹏飞嵌入式Computer-on-Module (CoM)系列，该产品集成了四核 Cortex-A35 1.3GHz(MAX)  PX30 处理器，稳定运行Android 8.0/Ubuntu 20.04/Linux 4.4。 CoM-PX30提供了3.3V I/O接口，可提供宽温的工业组件，运行于条件恶劣的工业现场！

提供开发套件，可快速应用

开发套件中包括主板、各种LCD配件，提供开发工具以及API函数、参考代码、详细的使用手册，让客户快速上手。



1、eMMC 读写测试

1.1 eMMC写速度测试

eMMC根文件系统下包含了多个目录，我们需要选择其中的某个目录进行测试。可以执行以下指令查看根目录下包含的目录。

[root@px30_64:/]# cd /                //进入根目录

[root@px30_64:/]# pwd              //查看当前所在目录

[root@px30_64:/]# ls                 //显示当前目录下的文件和目录

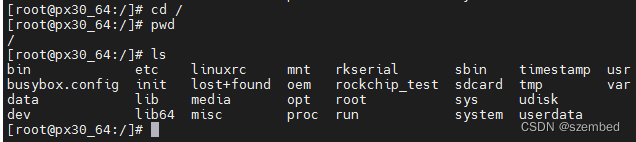

 图1-1根目录下的内容

从上图中可以看到，根目录下包含了多个子目录。其中，root目录就是系统登陆时的默认所在目录（主目录）。在测试过程中，我们进入到root目录下进行测试。

[root@px30_64:~]# cd /root                   //进到root目录

[root@px30_64:~]# pwd                        //查看当前所在目录

图1-2进入到root目录下

使用time+dd指令往root目录下写入数据，并生成largefile文件，文件大小为320 MiB，测试写速度。

[root@px30_64:/]# time dd if=/dev/zero of=./largefile bs=32k count=10240 conv=fsync

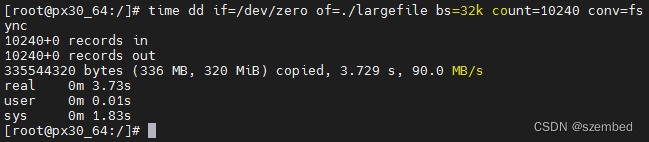

图1-3eMMC写速度测试

从终端显示的信息中，写入的文件大小为320MiB，90.0 MB/s。

2.2 eMMC读速度测试

说明：因为Linux的内核机制，一般情况下不需要特意去释放已经使用的cache。这些cache内容可以增加文件的读写速度。

测试过程是为了能够测试出从eMMC中读取数据的准确速度，所以需要先清除缓存。

执行以下指令，清除缓存：

[root@px30_64:/]# sh -c "sync && echo 3 > /proc/sys/vm/drop_caches"       //清除页面缓存，目录项和inode

 图2-1清除缓存

再次使用time+dd指令读取前面用time+dd指令写入的largefile文件，测试读速度：

[root@px30_64:/]# time dd if=./largefile of=/dev/null bs=32k

 图2-2 eMMC读速度测试

从终端显示的信息中，读取的文件大小为320MiB，速度为116 MB/s。

测试完成后，用指令删除掉测试文件：

[root@px30_64:/]# ls -alh largefile              //查看largefile文件

[root@px30_64:/]# rm largefile                   //移除largefile文件

图2-3删除测试文件

2.3 TF卡测试

TF卡读写测试过程中，测试结果根据使用的TF卡的不同，会有所差异。

开机后插入TF卡，自动挂载到/mnt/sdcard目录，查看TF卡挂载信息及使用情况，能正常挂载即可。若要测试读写速度，参考eMMC章节。

[root@px30_64:/]# df                              //查看磁盘占用情况，查看挂载设备

[root@px30_64:/]# ls /mnt/sdcard                       //查看mnt目录下的文件

[root@px30_64:/]# umount  /mnt/sdcard               //卸载tf卡

如下图2-4所示：

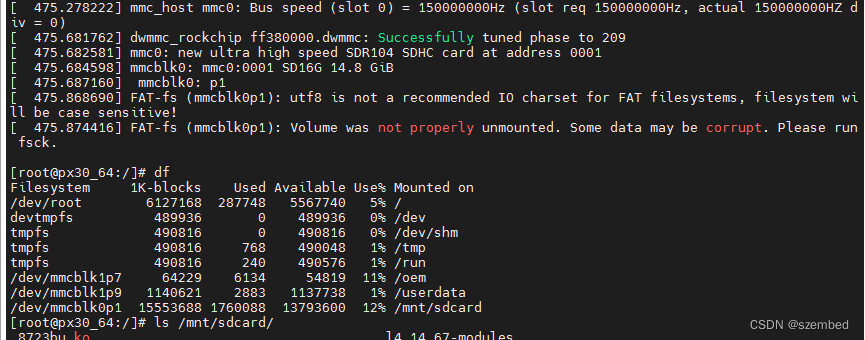

 图2-4

从图中可以看到，mmcblk0p1已经成功挂载到了/mnt/sdcard目录下
