11-传输线（3）差分线设计和其它

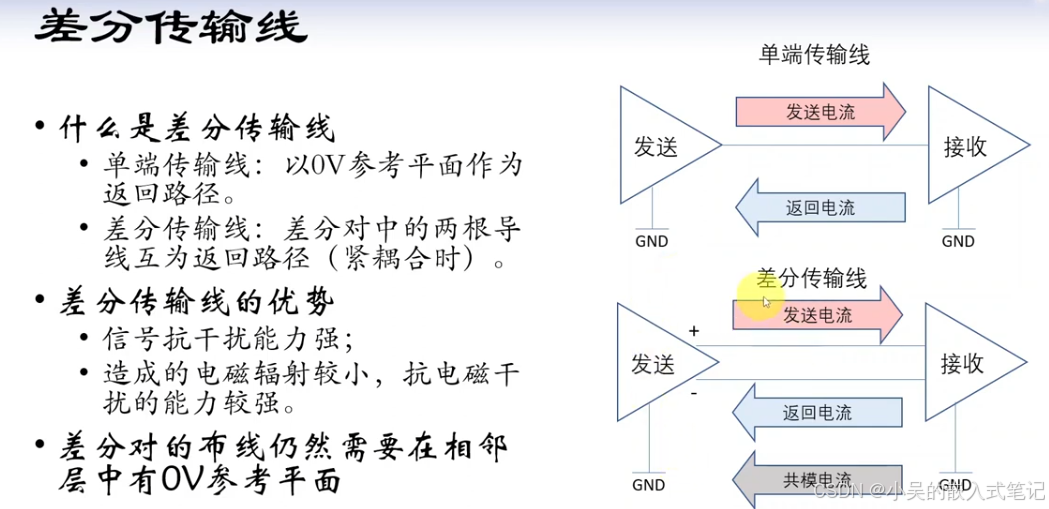

一.差分线简介

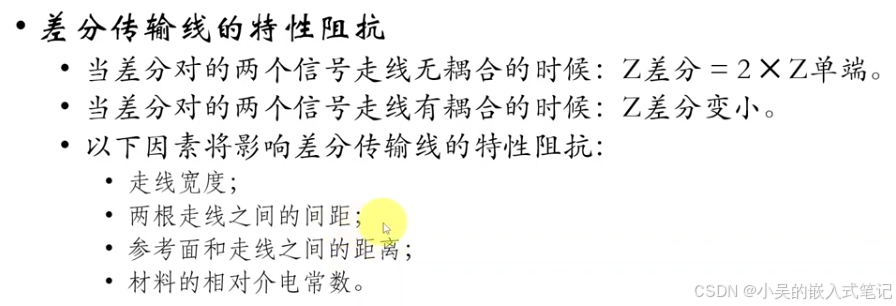

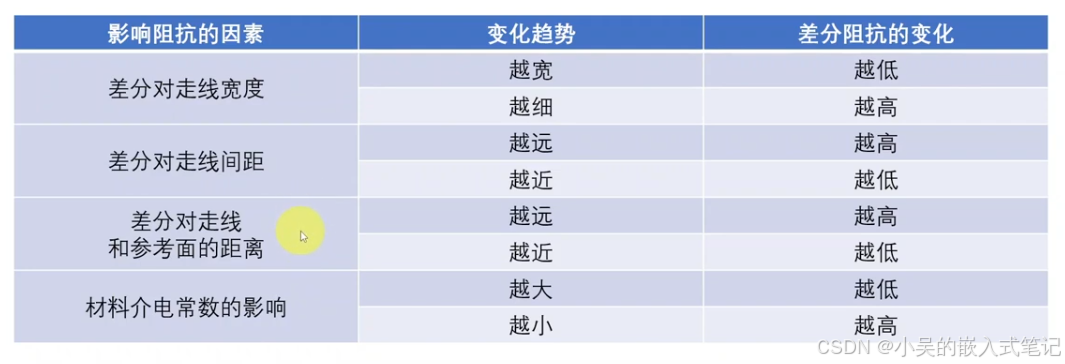

二.差分传输线的特性阻抗

三.差分传输线的端接设计

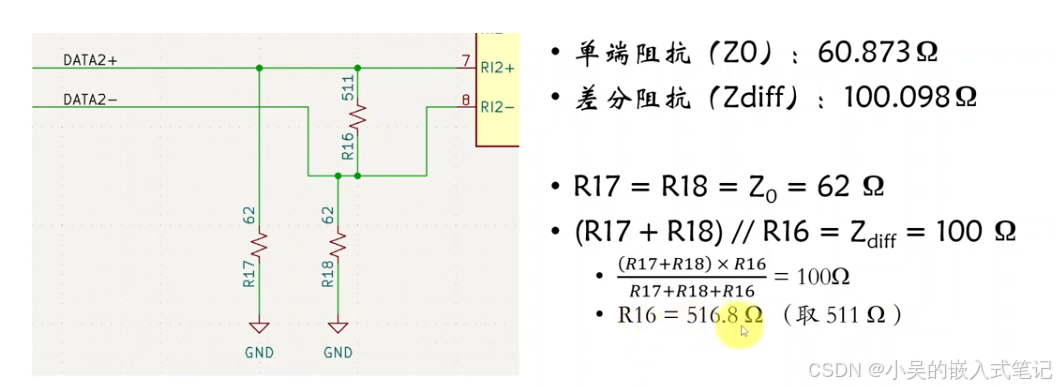

当要求单端阻抗为60.873R，差分阻抗为100.098R时，设计计算过程如下图所示：

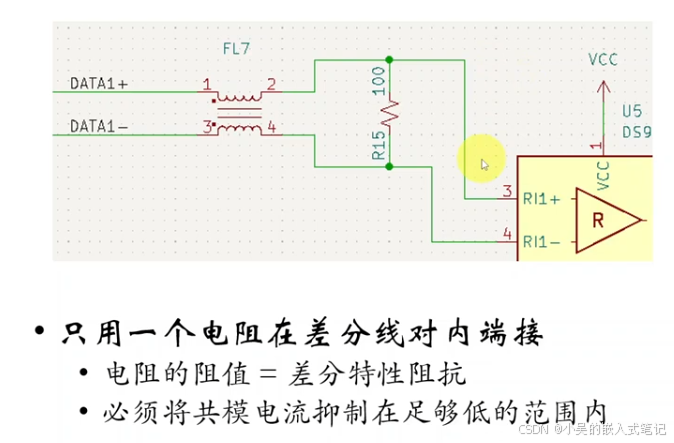

如果只用一个电阻在差分线对内端接，设计方式如下。

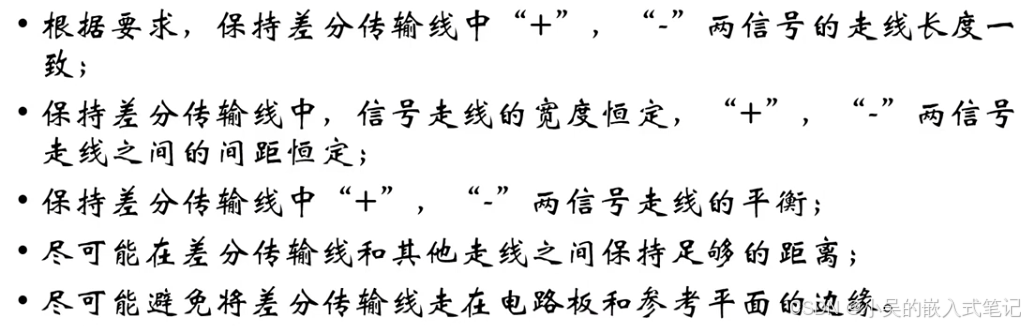

四.差分传输线走线要点

五.传输线其它注意点

1.使用材质均匀的PCB板材质

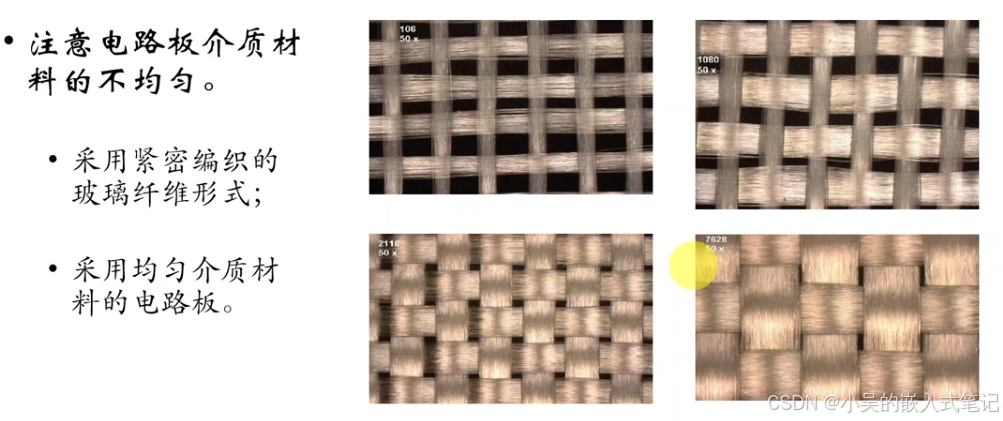

很明显第四种材质是最均匀的。

2.采用阻抗可控的接插件

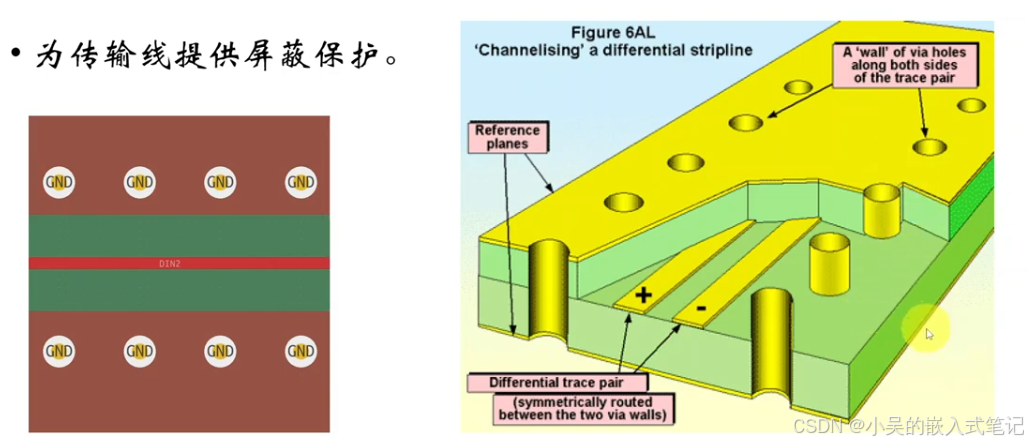

3.为传输线提供屏蔽保护

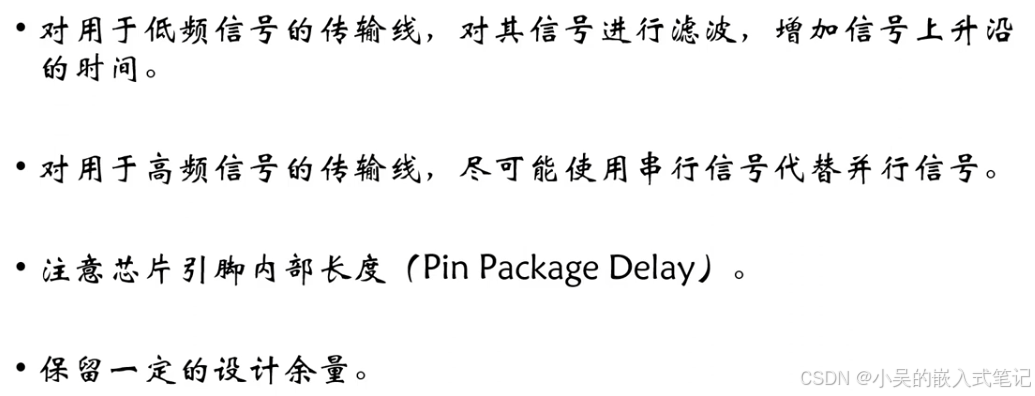

4.其它
