10-传输线（2）阻抗匹配 端接和单端传输线设计

一.传输线的端接

1.串联端接

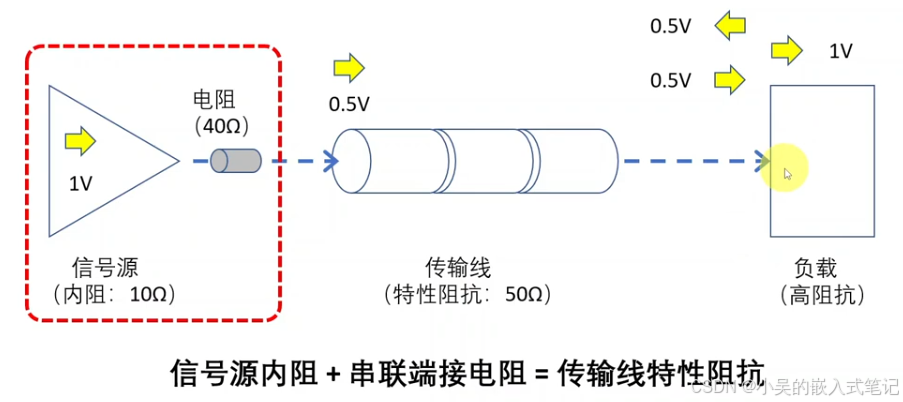

当信号源内阻为10Ω时，可以在信号源输出端直接串联一个40Ω电阻，这个时候这两部分认为是一个整体，特性阻抗等于50R。此时在传输线左端电压是0.5V，到负载端反射电压是0.5V，所以负载端实际电压等于入射电压0.5V+反射电压0.5V=1V，

当负载端的反射电压到信号源端时，反射电压等于0，所以下个传输过程到达负载端的入射信号电压还是0.5V，加上反射信号0.5V，负载端的电压还是1V。这样无论是信号输出端还是负载端都没有波形震荡。

2.并联端接

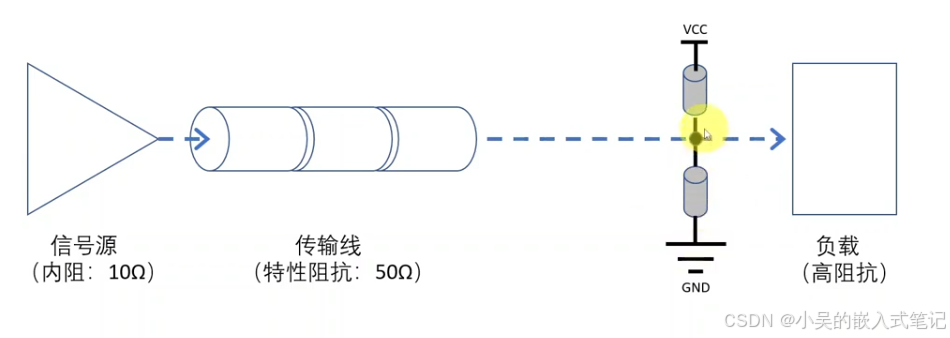

第二种方法是在负载端并联一个上拉或者下拉电阻，这样负载端的反射信号就很小了

二.传输线的走线方式

三.桩线对信号质量的影响

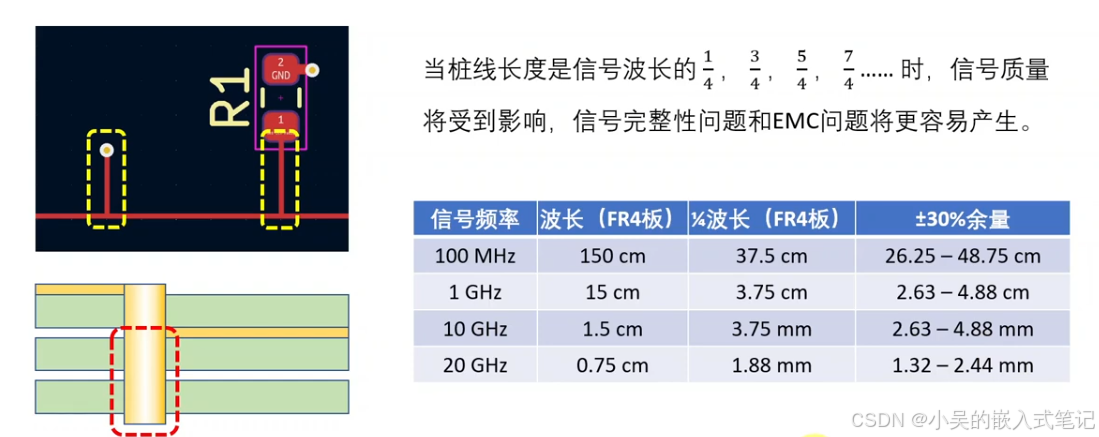

如左上角所示为桩线
