9-传输线(1)时延和阻抗

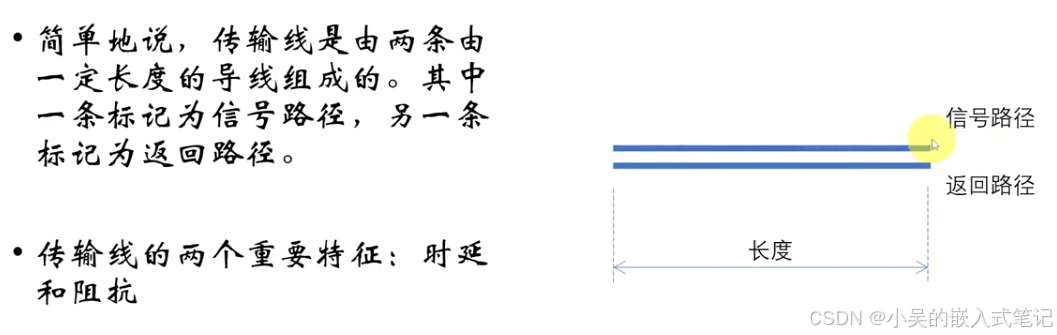

一.什麽是传输线

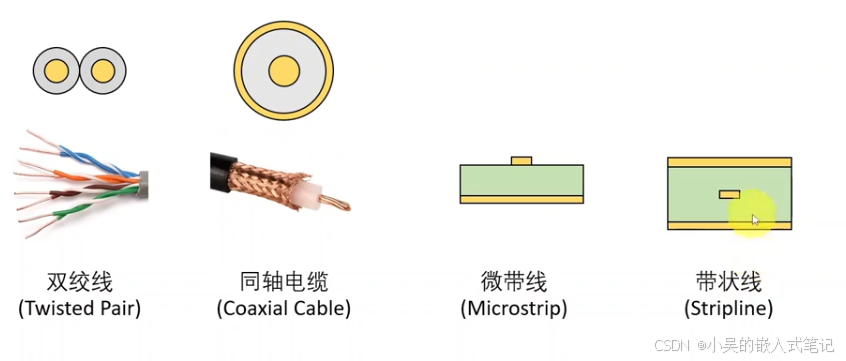

二。传输线的种类

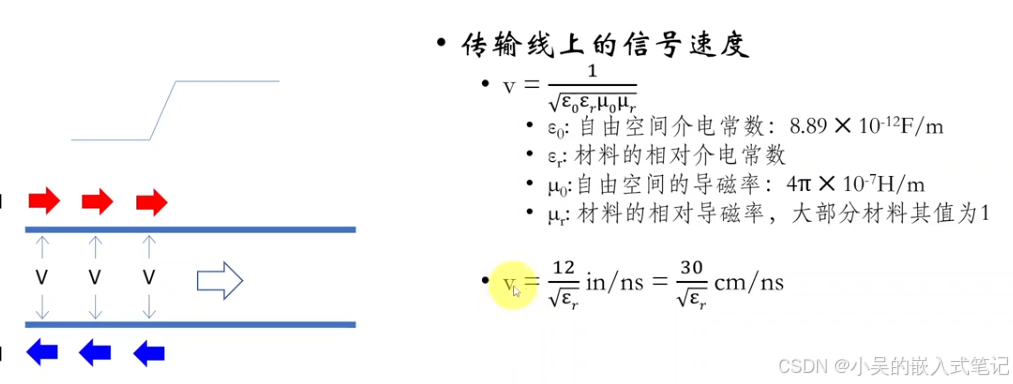

三。传输线的特征:时延

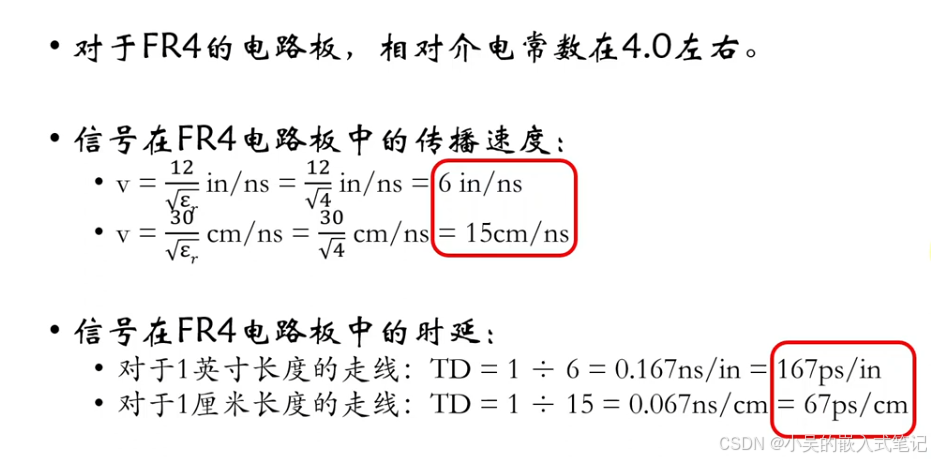

信号在传输线上传播需要时间。下面以FR4为例进行计算

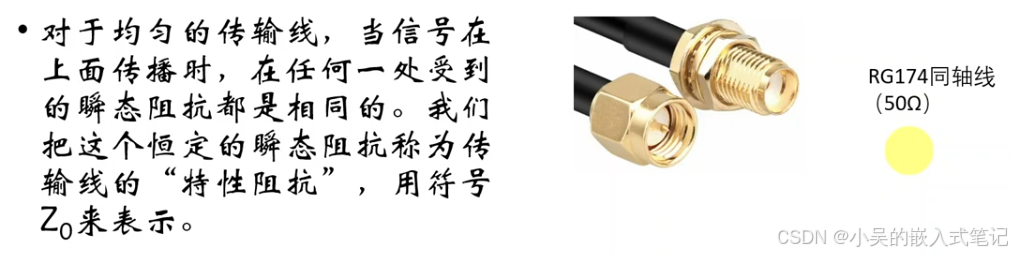

四.传输线的特征:阻抗(瞬态阻抗)

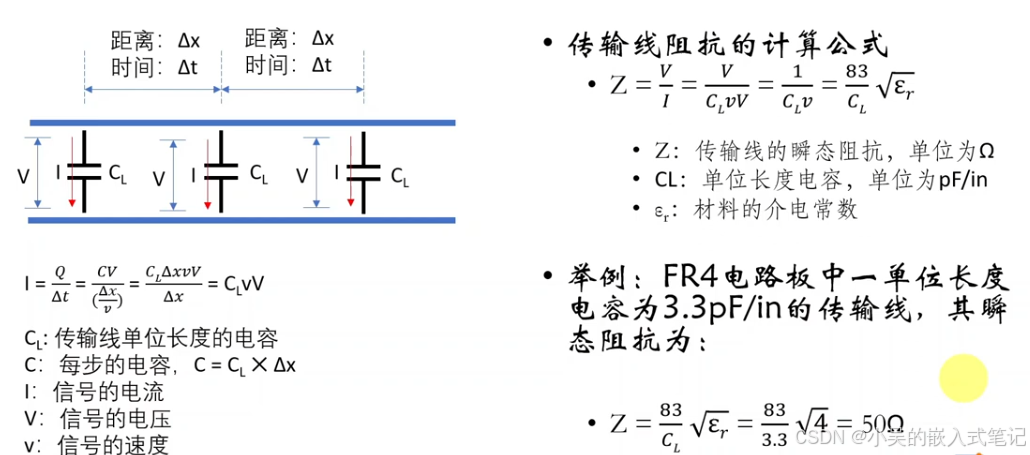

以下是阻抗的计算方法

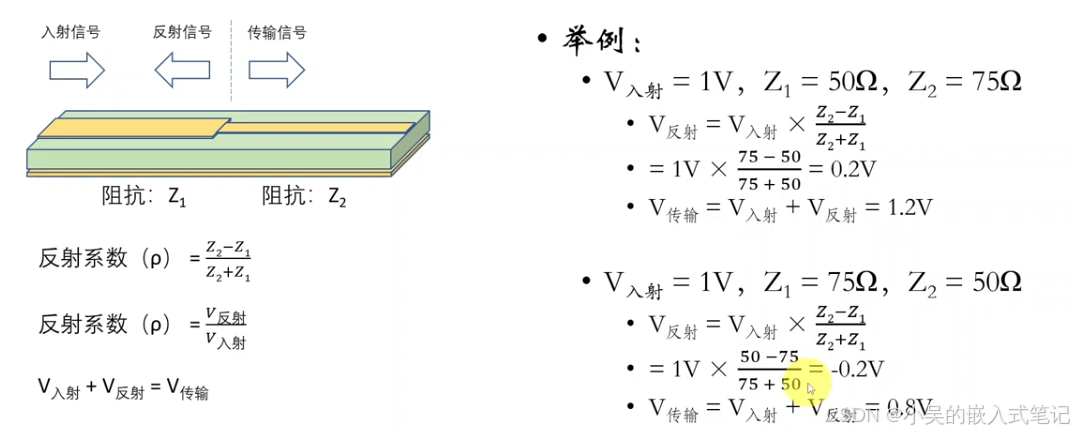

五.传输线的阻抗突变
当信号从一个阻抗进入到另外一个阻抗的时候,我们就说在这个接触面上产生了阻抗突变,在Z1和Z2界面上就会因为阻抗突变产生信号反射,反射电压计算方式如下:

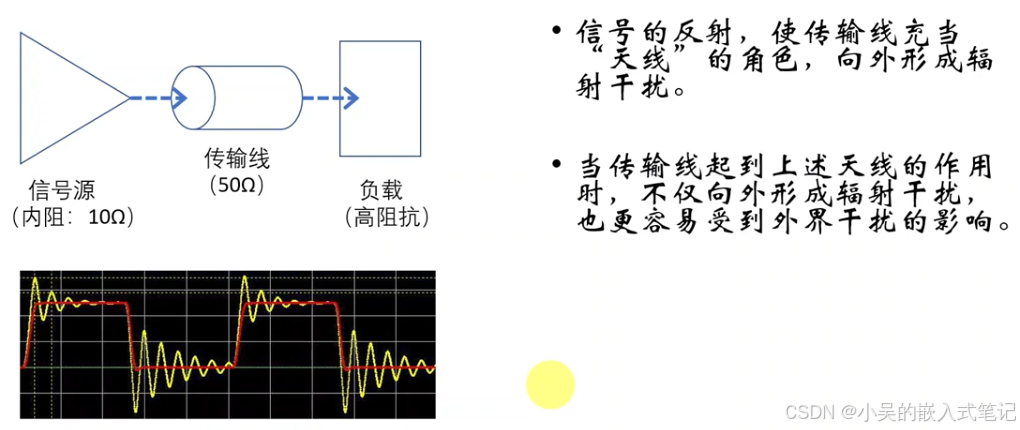

六.阻抗突变时信号传输的波形示例

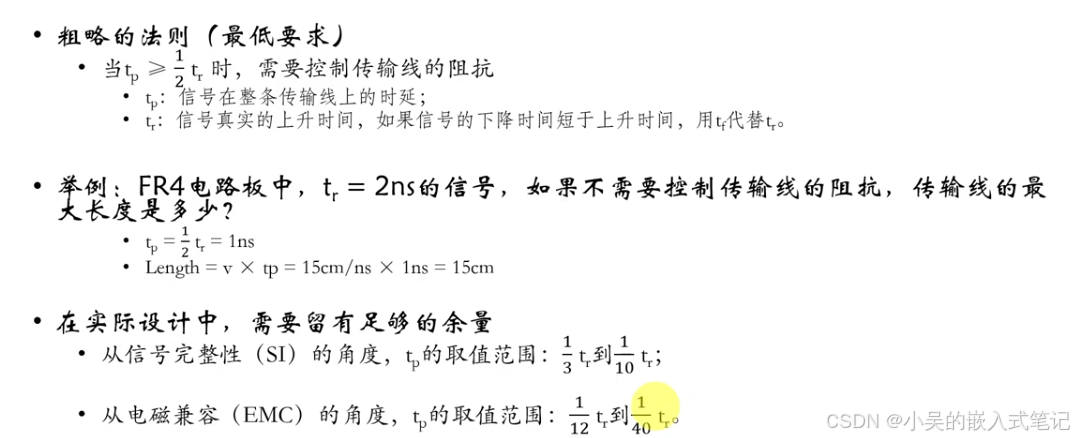

七。什么时候需要匹配传输线的阻抗
