YTM32增强型定时器eTMR的影子寄存器组及其同步载入机制解析

YTM32增强型定时器eTMR的影子寄存器组及其同步载入机制解析

Introduction

在微控制器平台上，设计多数能够产生多路PWM信号输出的高精度定时器外设（例如NXP的FTM、FlexPWM等模块），大多会使用两路时钟源驱动电路系统工作：一路是总线时钟，用于用户（CPU或DMA等总线master设备）访问外设寄存器的数字电路部分（digital wrapper）；另一路专供给计数器（也可称为模块的“功能时钟”），这个时钟根据设计需求，大多越快越好，将精细的计数节拍粒度也对应着输出PWM信号更精密的控制分辨率。然而，当用户通过配置寄存器要作用于计数器相关的电路时，因为两个时钟源的频率和相位都是不同步的（来自于两个不同的独立时钟源），另外，在有些应用中，软件配置需要在特定的安全的时刻才能生效，这就是所谓的同步机制。

YTM32的增强型定时器eTMR外设，也设计了这种同步机制，并且对应使用了“影子寄存器”用于暂存尚未生效的寄存器配置值。一些用户特别是无刷电机应用中，需要严格控制eTMR输出PWM的信号的多项配置同时更新（软件写入寄存器还是有先后顺序的，但硬件要同时载入生效，否则会产生“冲突冒险”危险状态），对eTMR影子寄存器的同步机制需要特别了解。本文面向这些应用场景，以YTM32B1ME微控制器为例，从RM手册出发，将详细讲解对eTMR的同步机制。

eTMR的两路时钟源

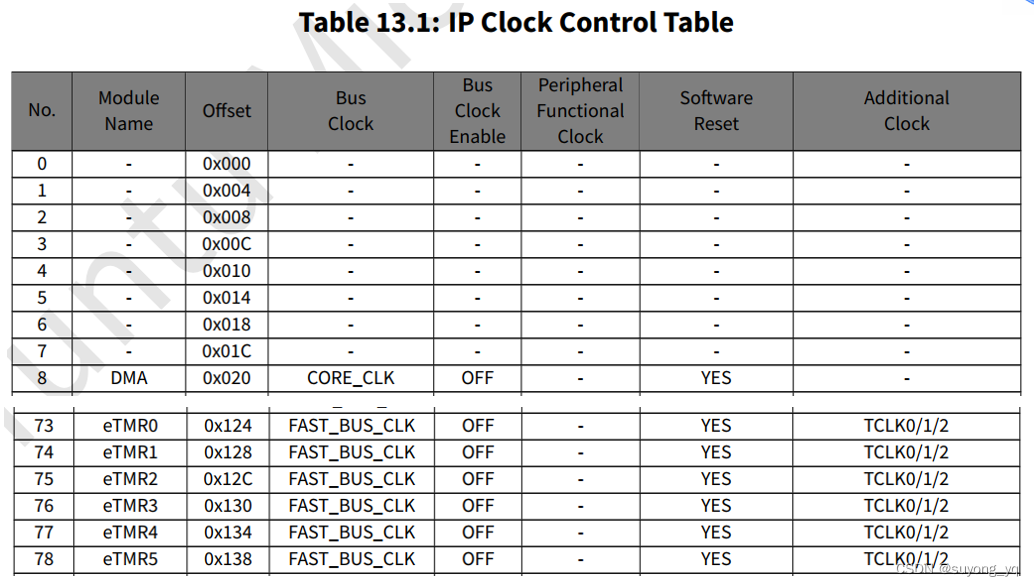

本例中，YTM32B1ME05微控制器的手册中有表Table 13.1: IP Clock Control Table，记录eTMR使用FAST_BUS_CLK作为总线时钟，如图x所示。

图x eTMR的总线时钟源

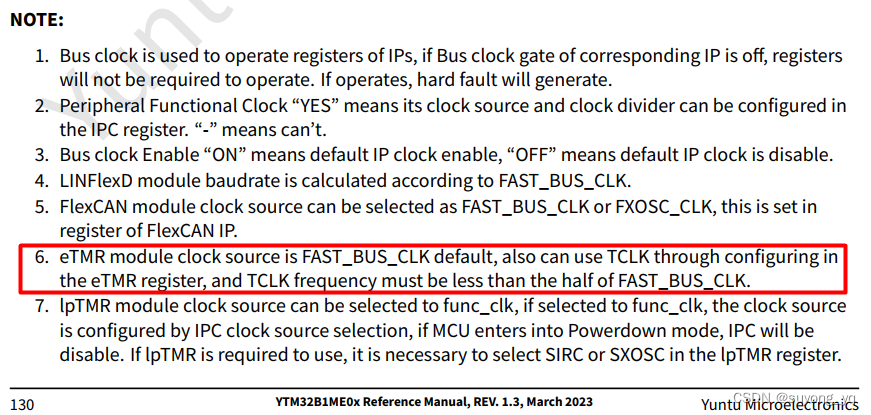

在表Table 13.1: IP Clock Control Table的备注里，专门注明了eTMR外设模块的功能时钟是固定接入了FAST_BUS_CLK。如图x所示。

额，这只是碰巧使用了同一个时钟源。

在eTMR外设模块内部，还可以通过配置寄存器eTMR_CTRL[CLKSRC]，选择使用计数的功能时钟源，来自FAST_BUS_CLK？或是从eTMR_TCLK_IN0引脚接入的外部时钟源。而在CIM外设中，可以通过配置寄存器CIM_ETMROPT0[ETMRx_EXTCLK_SEL]，选择eTMR_TCLK_IN0/eTMR_TCLK_IN1/eTMR_TCLK_IN2其中之一生效。

eTMR的计数时钟信号CLK_SRC进入eTMR外设后，还需要经过一个7位的分频器，才会送入eTMR的计数器驱动计数CLK_CNT。这个分频器的分频因子，是在寄存器eTMR_CTRL[CLKPRS]中设定的。有计数器计数时钟频率的计算公式如下：
$$CL{K}_{CNT}=$$
