【STM32】影子寄存器

最新推荐文章于 2025-08-15 08:33:47 发布
原创 最新推荐文章于 2025-08-15 08:33:47 发布 · 1.7k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #嵌入式硬件 #单片机

本文介绍了在定时器框图中，不可见的影子寄存器在编程中的重要性，预装载寄存器通过U事件将数据传输到实际寄存器，只有在特定事件（如更新事件）发生时，对PSC寄存器的修改才会生效，影响定时器的预分频功能。

不可操作但是真正起作用的寄存器是影子寄存器

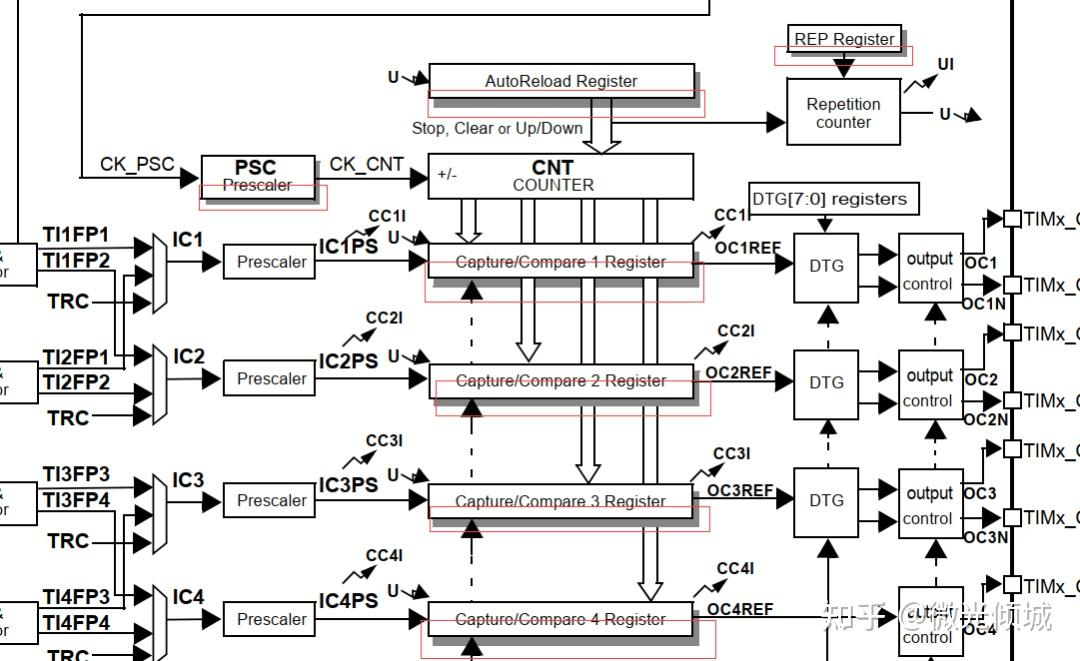

定时器框图中，有些寄存器下有个阴影
在这里插入图片描述
在这里插入图片描述
这些阴影的表示这些寄存器存在影子寄存器。
图中也有对这些影子的说明，在U事件时传送预装载寄存器至实际寄存器。

有阴影的寄存器(AutoReloadRegister)，表示在物理上这个寄存器对应2个寄存器，一个是程序员可以写入或读出的寄存器，称为preloadregister(预装载寄存器)，另一个是程序员看不见的、但在操作中真正起作用的寄存器，称为shadowregister(影子寄存器)。

在这里插入图片描述
在这里插入图片描述

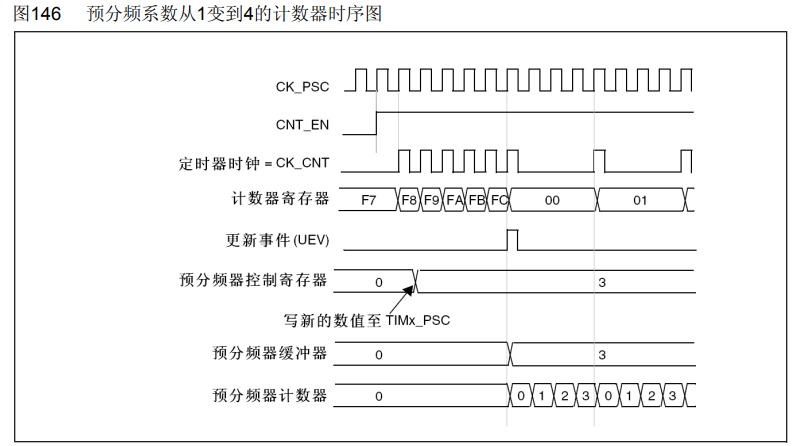

如图，写新的数值到TIM的PSC更改预分频，但是需要到发生更新事件才真正生效
