作者：yx

前言

咱们iClient官网Leaflet、OpenLayers、Classic均有对接WMS服务的示例，详情可以参考iClient官网示例https://iclient.supermap.io/。
但是许多小伙伴不知道MapboxGL该如何对接，接下来将介绍如何对接。
以下以SuperMap iServer发布服务得到WMS1.1.1服务为例。

一、获取WMS服务

您可以通过SuperMap iServer发布服务得到WMS服务，详细步骤可以参考http://support.supermap.com.cn/DataWarehouse/WebDocHelp/iServer/Server_Service_Management/quickPublish/start_a_service.htm

二、请求参数说明

WMS 1.1.1定义了 GetCapabilities，GetMap，GetFeatureInfo 三个操作（operation），其中GetMap 操作返回一幅地图。因此前端加载时采用该资源。服务器接受到 GetMap 操作请求之后，如果符合请求要求返回一幅地图，否则抛出服务异常。

对于一个合法的 GetMap 请求，服务器将根据请求参数（空间坐标参考系、图层、范围、图片大小等）返回一幅地图。

相关参数您可以通过在线帮助文档了解各参数含义，这里我们就只介绍必填参数

请求参数	是否必需	描述
VERSION=version	是	请求版本号
REQUEST=GetMap	是	请求名称请求 GetMap 操作，请求名称需要设为“GetMap”
LAYERS=layer_list	否 (请求中没有 LAYERS/STYLES 参数时，必须包含 SLD 或 SLD_BODY 参数)	地图图层列表图层名称必须是 GetCapabilities 操作返回的文档中声明的 Name 元素的值
SRS=namespace:identifier	是	空间坐标参考系统该参数值应该是 GetCapabilities 操作中服务器声明的 SRS
BBOX=minx,miny,maxx,maxy	是	Bounding box（地图范围），该参数的值为半角英文逗号分隔的一串实数，形如“minx,miny,maxx,maxy”，分别代表指定 SRS 下的区域坐标最小 X、最小 Y、最大 X、最大 Y
WIDTH=output_width	是	地图图片的像素宽度
HEIGHT=output_height	是	地图图片的像素高度
FORMAT=output_format	是	地图的输出格式

说明：参数的大小写不是必须的，请求参数的顺序也可以任意顺序排列。

三、获取参数

以官网示例为例：https://iserver.supermap.io/iserver/services/map-china400/wms111/China

VERSION：这里是1.1.1，从地址不难看出是wms111，如果是wms130，这个则是1.3.0
REQUEST：GetMap
LAYERS：China，这里以China为例

<Layer queryable="0">
<Title>China</Title>
<SRS>EPSG:3857</SRS>
<SRS>EPSG:4326</SRS>
<LatLonBoundingBox minx="-180.0" miny="-85.05112877980652" maxx="180.0" maxy="85.05112877980646"/>
<BoundingBox SRS="EPSG:3857" minx="-2.0037508342789248E7" miny="-2.003750834278914E7" maxx="2.0037508342789244E7" maxy="2.0037508342789087E7"/>
<BoundingBox SRS="EPSG:4326" minx="-180.0" miny="-85.05112877980652" maxx="180.0" maxy="85.05112877980646"/>

SRS：3857（这里我们以3857为例）,从能力文档里边可以看到有3857和4326两个参考系

<Layer queryable="0">
<Title>China</Title>
<SRS>EPSG:3857</SRS>
<SRS>EPSG:4326</SRS>
<LatLonBoundingBox minx="-180.0" miny="-85.05112877980652" maxx="180.0" maxy="85.05112877980646"/>
<BoundingBox SRS="EPSG:3857" minx="-2.0037508342789248E7" miny="-2.003750834278914E7" maxx="2.0037508342789244E7" maxy="2.0037508342789087E7"/>
<BoundingBox SRS="EPSG:4326" minx="-180.0" miny="-85.05112877980652" maxx="180.0" maxy="85.05112877980646"/>

BBOX：{bbox-epsg-3857}，{bbox-epsg-3857}是mapbox-gl的内部参数，在请求时会转换成范围坐标，和{z}{y}{x}一个道理，相应说明可以参考以下连接https://docs.mapbox.com/mapbox-gl-js/style-spec/sources/#tiled-sources、https://blog.51cto.com/speciallist/5716930
WIDTH：256
HEIGHT：256
FORMAT：image/png，这里我们采用image/png

<GetMap>
<Format>image/png</Format>
<Format>image/bmp</Format>
<Format>image/jpeg</Format>
<Format>image/gif</Format>

至此必填参数已经获取完成

四、关键代码

 var map = new mapboxgl.Map({
            container: 'map', // container id
            style: {
                "version": 8,
                "sources": {
                    "raster-tiles": {
                        "attribution": attribution,
                        "type": "raster",
                        "tiles": ['https://iserver.supermap.io/iserver/services/map-china400/wms111/China?VERSION=1.1.1&REQUEST=GetMap&LAYERS=China&SRS=EPSG:3857&bbox={bbox-epsg-3857}&WIDTH=256&HEIGHT=256&FORMAT=image/png'],
                        "tileSize": 256,
                    }
                },
                "layers": [{
                    "id": "simple-tiles",
                    "type": "raster",
                    "source": "raster-tiles",
                    // "minzoom": 0,
                    // "maxzoom": 22
                }]
            },
            center: [0, 0], // starting position
            zoom: 1, // starting zoom
        });

其中根据不同的服务，修改tiles对应的模板地址

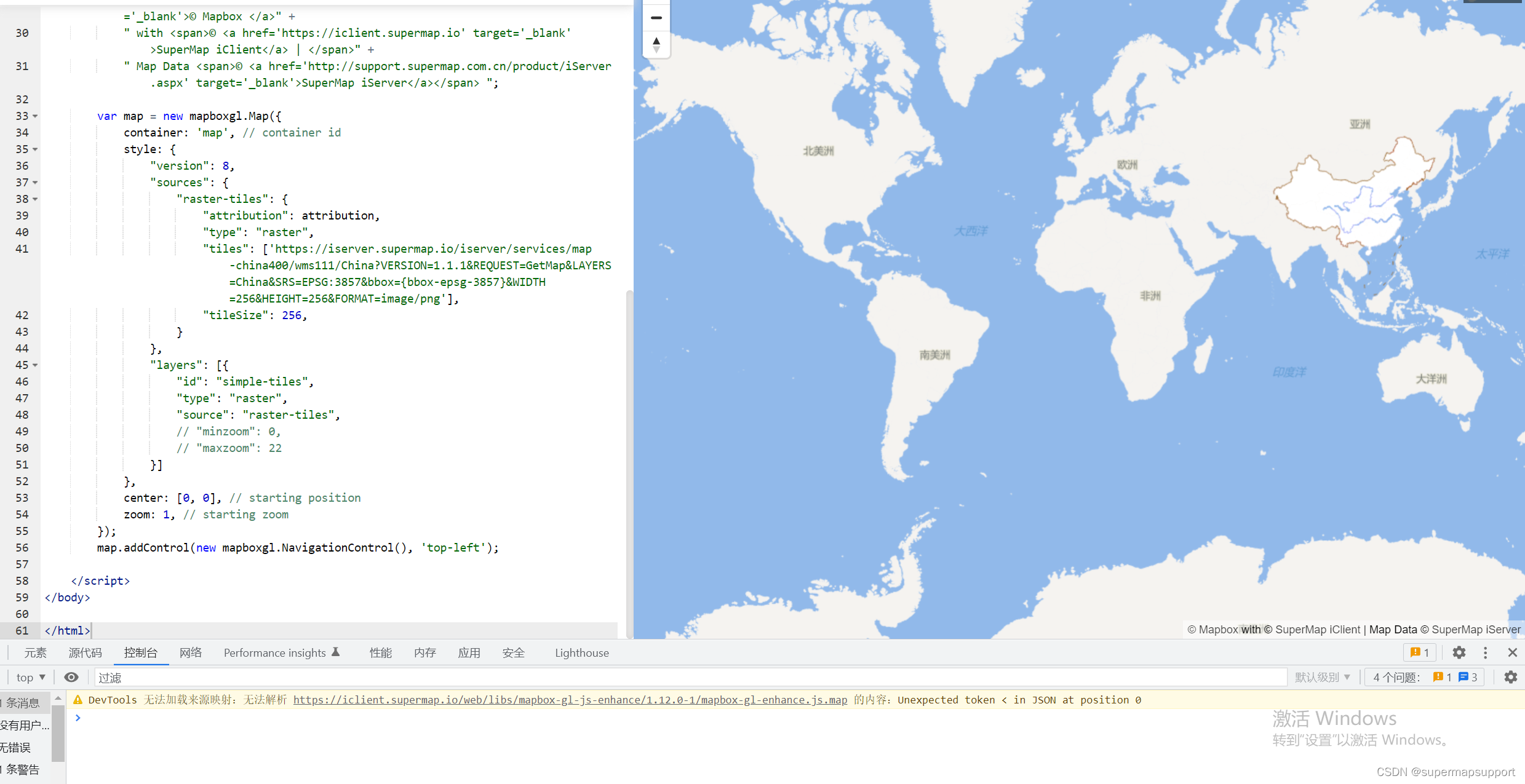

五、完整代码

<!DOCTYPE html>
<html>

<head>
    <meta charset='utf-8' />
    <meta name='viewport' content='initial-scale=1,maximum-scale=1,user-scalable=no' />
    <title data-i18n="resources.title_tiledMapLayer"></title>
    <script type="text/javascript" src="../js/include-web.js"></script>
    <style>
        body {
            margin: 0;
            padding: 0;
        }

        #map {
            position: absolute;
            top: 0;
            bottom: 0;
            width: 100%;
        }
    </style>
</head>

<body>
    <div id='map'></div>
    <script type="text/javascript" include="mapbox-gl-enhance" src="../../dist/mapboxgl/include-mapboxgl.js"></script>
    <script type="text/javascript">
        var host = window.isLocal ? window.server : "https://iserver.supermap.io";
        var attribution = "<a href='https://www.mapbox.com/about/maps/' target='_blank'>© Mapbox </a>" +
            " with <span>© <a href='https://iclient.supermap.io' target='_blank'>SuperMap iClient</a> | </span>" +
            " Map Data <span>© <a href='http://support.supermap.com.cn/product/iServer.aspx' target='_blank'>SuperMap iServer</a></span> ";

        var map = new mapboxgl.Map({
            container: 'map', // container id
            style: {
                "version": 8,
                "sources": {
                    "raster-tiles": {
                        "attribution": attribution,
                        "type": "raster",
                        "tiles": ['https://iserver.supermap.io/iserver/services/map-china400/wms111/China?VERSION=1.1.1&REQUEST=GetMap&LAYERS=China&SRS=EPSG:3857&bbox={bbox-epsg-3857}&WIDTH=256&HEIGHT=256&FORMAT=image/png'],
                        "tileSize": 256,
                    }
                },
                "layers": [{
                    "id": "simple-tiles",
                    "type": "raster",
                    "source": "raster-tiles",
                    // "minzoom": 0,
                    // "maxzoom": 22
                }]
            },
            center: [0, 0], // starting position
            zoom: 1, // starting zoom
        });
        map.addControl(new mapboxgl.NavigationControl(), 'top-left');

    </script>
</body>

</html>
