LDO稳压器详解(三)-导通组件拓扑

本文详细介绍了线性稳压器的工作原理及其不同拓扑结构,包括NPN-Darlington、NPN、PNP、PMOS及NMOS等,分析了各种拓扑的压差特性及应用优势。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

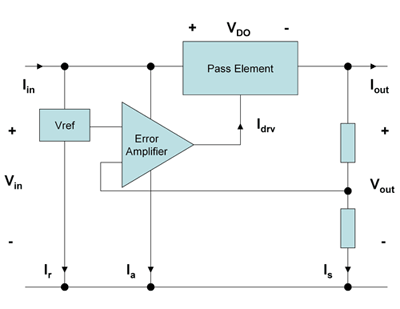

线性稳压器电路包含四个功能区块,分别是参考电压、导通组件(pass element)、取样电阻及误差放大器,如下图示意:
在这里插入图片描述
工作原理是导通组件由误差放大器控制,误差放大器监视反馈的状况,与内部固定的参考电压进行比较,然后会开启或限制导通组件,以便当输入电压产生变动时仍能维持恒定的输出电压,以及提供负载所需的输出电流。大多数的线性稳压器也具用来保护稳压器的过电流及高温保护电路。下文重点介绍导通组件拓扑。


LDO拓扑(LDO Topologies)

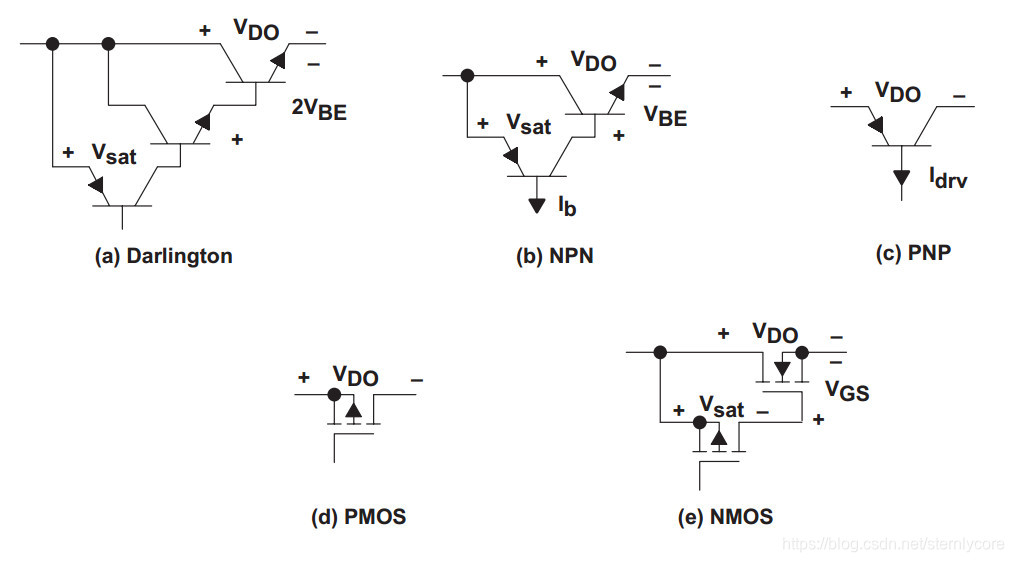

线性电压稳压器是按照导通组件技术进行分类,包括:NPN-Darlington、NPN、PNP、PMOS 及 NMOS 稳压器。

在这里插入图片描述

NPN-Darlington(NPN达林顿型)

NPN达林顿型需要至少1.6V输入输出压差,此技术优势输出电流很大。

V(dropout) =VCE(sat) +2VBE ≈ 1.6 ~ 2.5 V


NPN型

NPN型是有一个PNP管和NPN管组成。输入输出压差至少为0.9V。

V(dropout) =VCE(sat) +VBE ≥ 0.9 V


PNP型

PNP型导通组件由一个PNP功率管组成,相对于前两种压差具有很大优势。静态电流也较大。

V(dropout) = VCE(sat) ≈ 0.15 ~ 0.4 V


PMOS/NMOS型

PMOS/NMOS型压差是由负载电流和导通电阻组成的,所有该类型压差非常小,只有50mV左右。现在大部分LDO使用的是PMOS型导通组件。

V(dropout) ≈ IoRon = 35 ~ 350 mV

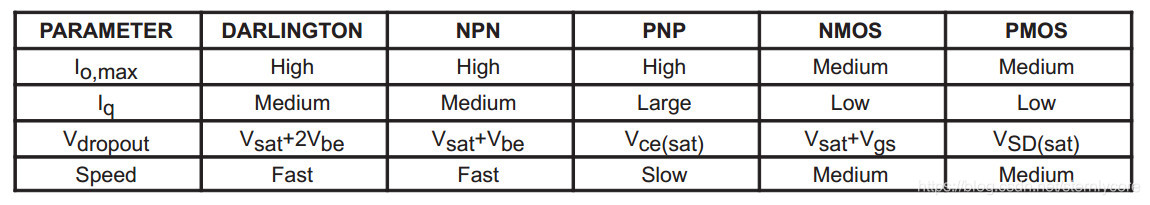

各拓扑结构总结如下表:
在这里插入图片描述
