电源篇 - 降压电路LDO

本文介绍了LDO降压电路的工作原理、拓扑结构,包括其线性稳压特性,适合的场景及限制,并提供了选型依据和实际项目中的应用示例。还涉及到LDO在散热、封装、成本等方面的考虑,强调了理解LDO在电路设计中的重要性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

感谢阅读本文,在接下来很长的一段时间里,我将陆续分享项目实战经验。从电源、单片机、晶体管、驱动电路、显示电路、有线通讯、无线通信、传感器、原理图设计、PCB设计、软件设计、上位机等,给新手综合学习的平台,给老司机交流的平台。所有文章来源于项目实战,属于原创。

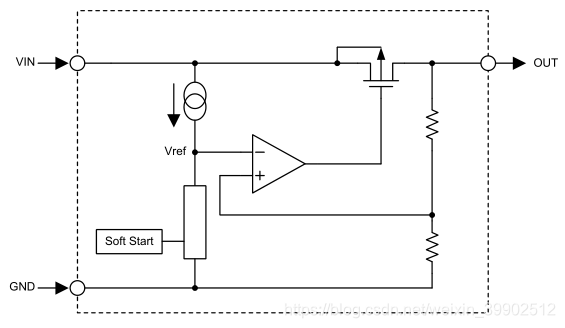

一、拓扑结构
在这里插入图片描述
1、LDO拓扑如上图,要想掌握LDO,必须理解拓扑结构,几乎所有LDO都是基于此拓扑结构。
2、由拓扑可知,LDO属于线性电源,通过控制开关管的导通程度实现稳压,输出纹波小,无开关噪声;
3、线性电源,输出电流等于输入电流,发热功率=电压差电流,转换效率=Vo/Vi;
4、LDO不适合电压差过大的场合,比如输入24V,输出3.3V,如果电流20mA,发热功率=20.7V
20mA=0.54W,效率只有13.75%;
5、LDO不适合电流大的场合,电流大,发热功率相对较大,同时,压差大,可能导致电压下拉,具体看datasheet的电压降,比如1V/1A(电流1A时,压降最少1V,此时,如果输入电压4V,输出最大只能3V);
6、根据经验,SOT-23封装,发热功率不超过0.3W;SOT-89,发热功率不超过0.5W;
7、如果发热功率过大,可以考虑使用BUCK降压电路,必须使用LDO的话,可以串联电阻,分担一部分功耗,但需要注意LDO电压降必须满足要求。

二、选型
1、选型依据:输入与输出电压,输出电流,静态电流,发热功率,封装,成本等;
2、品牌很多,像TI、合泰、南京微盟、UTC等,可以上立创商城查找。
3、项目实战以78L05、ME6211C33M5G、HT7333-3为例,其它型号,设计方法大同小异。

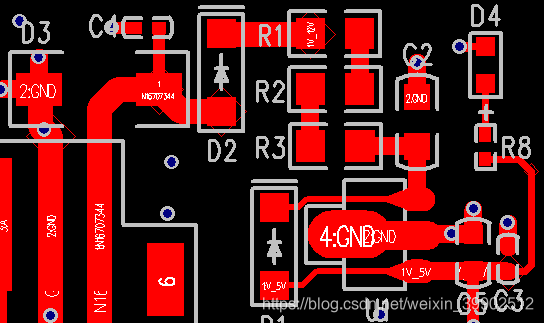

三、项目实战

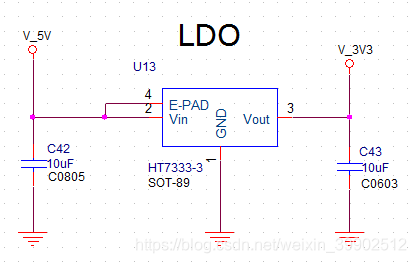

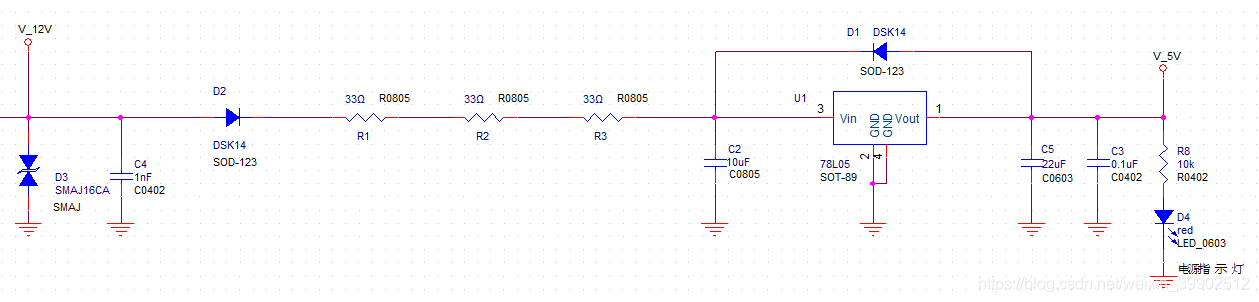

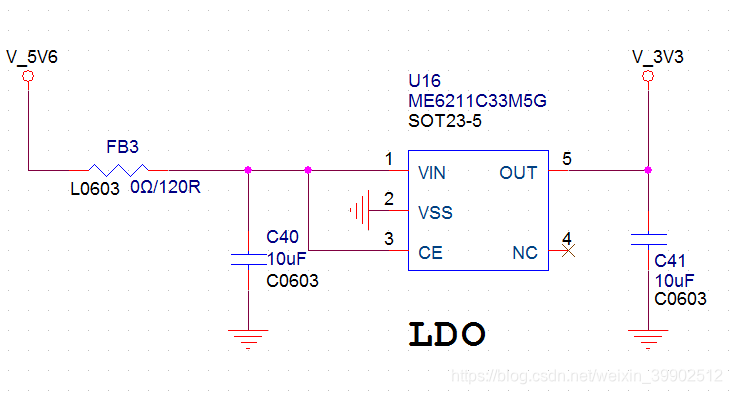

1、原理图设计
