在CAD中使用平滑曲线功能连接两条直线

于 2025-01-06 15:25:23 发布
阅读量484 收藏
点赞数 1
文章标签： 其他
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/stbdly/article/details/144964672
版权

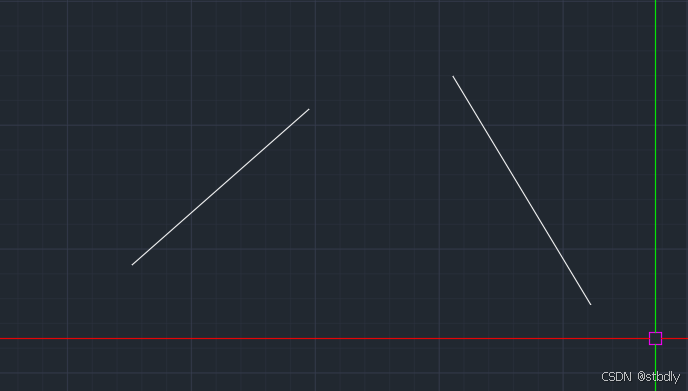

1、绘制需要连接的两条直线
在这里插入图片描述

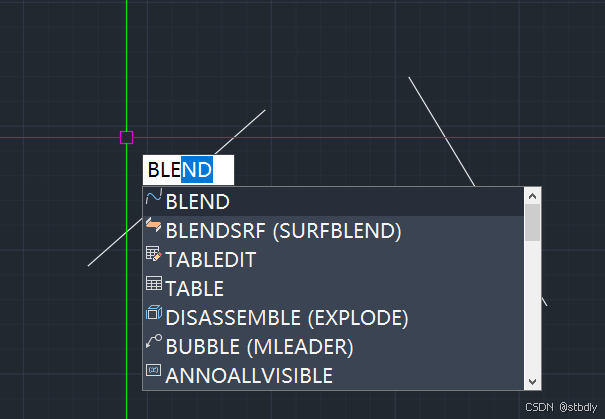

2、输入“BLE”命令，默认“BLENG”
在这里插入图片描述

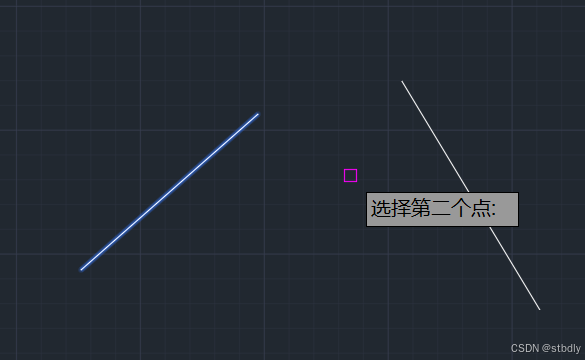

3、选择两条需要平滑连接的直线
在这里插入图片描述

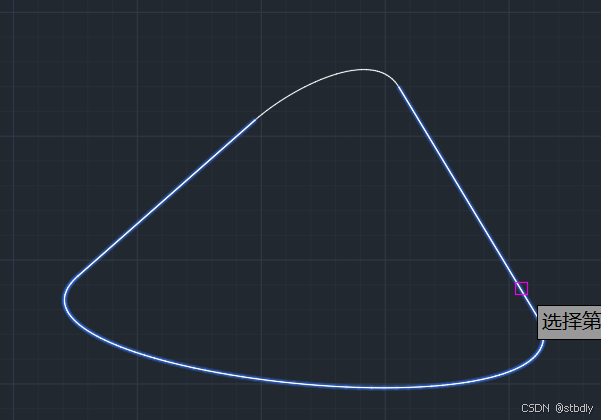

4、平滑连接两条直线，连接完成。
在这里插入图片描述
