本文详细介绍了如何在LaTeX中处理论文中的图像、表格和引用文献。对于图像，强调了使用float的重要性，推荐使用pdf格式，并提供了插入与引用的代码示例。在表格方面，讲解了不同对齐方式、合并单元格和添加边框的方法。最后，阐述了BibTeX引用的设置步骤，包括创建bib文件和选择合适的样式文件。

使用Latex写论文的常用命令

表格
引用文献


本文讨论插入的图片和表格均为Float，即不是嵌入在文章里面的。
Latex生成效果：

代码：

\usepackage{graphicx}
\usepackage[caption=false,font=footnotesize]{subfig}
\begin{document}
Figure \ref{cats} and figure \ref{a}
\begin{figure}
  \centering
  \subfloat[]{\includegraphics[width=2.5cm]{a.pdf}\label{a}}
  \subfloat[]{\includegraphics[width=2.5cm]{b.pdf}\label{b}}

  \subfloat[]{\includegraphics[width=2.5cm]{a.pdf}\label{c}}
  \subfloat[]{\includegraphics[width=2.5cm]{b.pdf}\label{d}}

  \subfloat[]{\includegraphics[width=2.5cm]{a.pdf}\label{e}}
  \subfloat[]{\includegraphics[width=2.5cm]{b.pdf}\label{f}}
  \subfloat[]{\includegraphics[width=2.5cm]{a.pdf}\label{h}}
  \subfloat[]{\includegraphics[width=2.5cm]{b.pdf}\label{i}}
  \caption{dasf}
  \label{cats}
\end{figure}
\end{document}

解释：

{graphicx} {subfig} 图片包

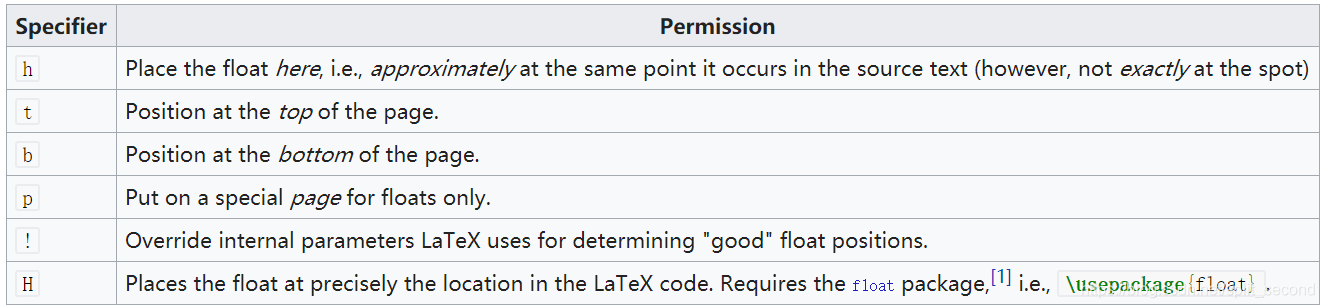

[] 决定float对象位置
\ref 引用图片label
\subfloat之间空行可以当作换行（也可以用命令\hfil来换行）
论文中多用paftex来编译，所以图片格式最好是pdf，通过pdf reader，大部分的图片格式都可以转换成pdf

表格

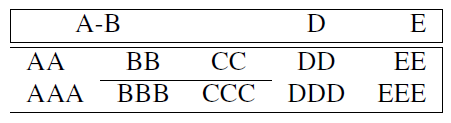

Latex生成效果：

代码：

\usepackage{multirow}
\begin{document}

\begin{table}
\begin{tabular}{l *{3}{c} r|}
  \hline
  \multicolumn{2}{|c}{A-B} &  & D & E \\ \hline \hline
  AA & BB & CC & DD & EE \\ \cline{2-3}
  AAA & BBB & CCC & DDD & EEE \\
  \hline
\end{tabular}
\end{table}

\end{document}

解释：

使用tabular环境，{} 内表示参数，l 向左靠齐，*{3}{c} 三列居中靠齐，r| 向右靠齐并在该列右侧画竖线
\hline 画一行横线
\multicolumn{2}{|c}{A-B} 合并两列并居中靠齐，在该列左侧画竖线，显示A-B(需要调用multirow包)
& 列分割符号，& & 空一列，\ \ 换行
\cline{2-3} 从该行第二列到第三列画横线
使用table大环境，以便于更改表格的文字大小 \fontsize，caption大小需要在文档前使用caption包时更改参数

更可以使用bootabs表示更专业的表格

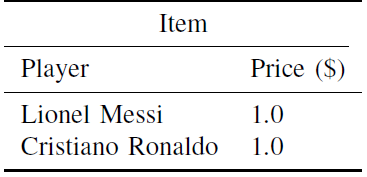

Latex生成效果：
在这里插入图片描述
代码：

\usepackage{booktabs}
\begin{tabular}{llr}
\toprule
\multicolumn{2}{c}{Item} \\
\cmidrule(r){1-2}
Player     & Price (\$) \\
\midrule
Lionel Messi  & 1.0      \\
Cristiano Ronaldo   & 1.0      \\
\bottomrule
\end{tabular}

引用文献

Latex生成效果：

代码：

\docmentclass[journal_name]{template_type}

\begin{document}
...
rehabilitaion \cite{human},
...
\bibliographystyle{模板对应的bst文件名}
\bibliography{bib文件名}

\end{document}

bib文件：

@article{human,
  title={Human3. 6m: Large scale datasets and predictive methods for 3d human sensing in natural environments},
  author={Ionescu, Catalin and Papava, Dragos and Olaru, Vlad and Sminchisescu, Cristian},
  journal={IEEE transactions on pattern analysis and machine intelligence},
  volume={36},
  number={7},
  pages={1325--1339},
  year={2013},
  publisher={IEEE}
}
