高精度采集：以太网温湿度记录仪 ±0.2℃级监测技术方案

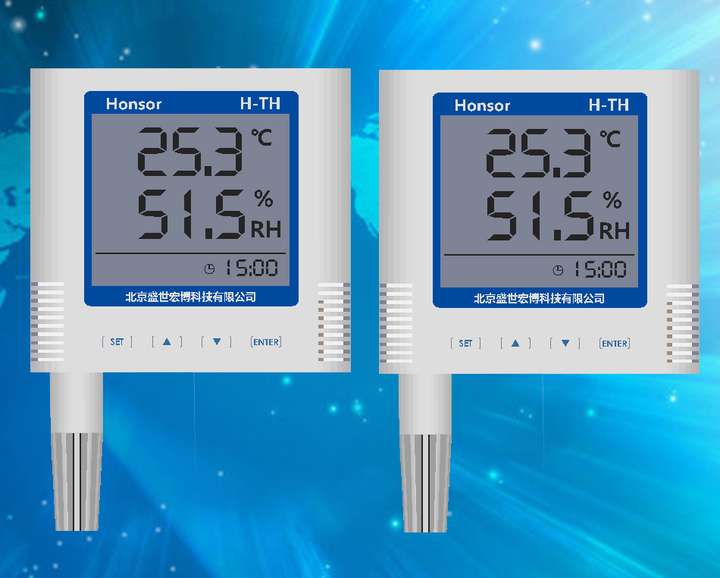

POE供电型以太网温湿度记录仪

一、产品概述

以太网温湿度记录仪是一款集温湿度数据采集、实时传输、存储与分析于一体的智能化监测设备。它借助以太网通信技术，可实现数据的远程实时监控与管理，广泛适用于食品医药仓储、工业生产车间、农业温室大棚、数据中心、实验室等对温湿度环境有严格监测需求的场景，能有效保障环境温湿度稳定，规避因温湿度异常引发的产品损坏、生产故障、实验数据偏差等问题。

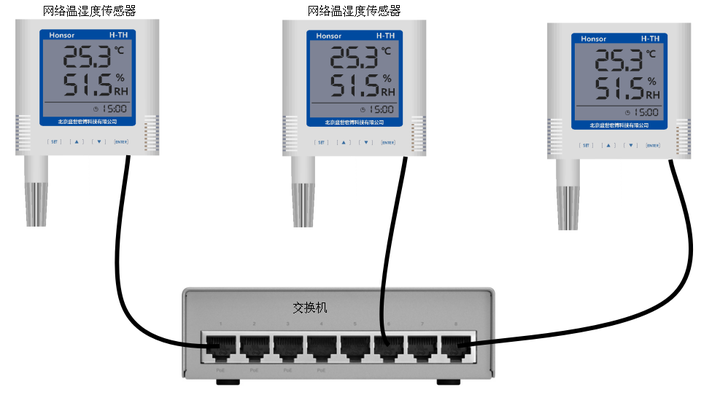

二、系统架构

添加图片注释，不超过 140 字（可选）

（一）硬件架构

1. 温湿度传感器：采用高精度数字传感器，如 SHT3x 系列，具备测量精度高、稳定性强、响应速度快的特点，能精准采集环境中的温度和湿度数据，测量范围覆盖 - 40℃~125℃（温度）、0% RH~100% RH（湿度）。

2. 数据采集模块：核心采用高性能微处理器，如 STM32 系列，负责接收传感器采集的温湿度数据，并对数据进行初步处理，如滤波、校准，确保数据准确性。

3. 以太网通信模块：集成以太网控制器（如 ENC28J60），支持 TCP/IP 协议栈，可直接接入局域网或互联网，实现与上位机或云平台的数据双向传输，保障数据传输的实时性与稳定性。

4. 存储模块：配备本地存储芯片（如 SD 卡或 Flash 芯片），可存储至少 1 年的历史温湿度数据，防止因网络中断导致数据丢失，同时支持数据循环覆盖，确保存储空间持续可用。

5. 供电模块：支持宽电压输入（如 DC 9V~24V），适配不同场景的供电需求，同时具备过压、过流保护功能，保障设备稳定、安全运行。

（二）软件架构

1. 数据管理软件：安装于本地服务器或上位机，具备数据接收、存储、查询、统计与分析功能。支持以表格、曲线、报表等形式展示温湿度数据，用户可自定义数据查询时间范围（如小时、天、周、月），并能导出 Excel、PDF 格式的报表，方便数据存档与分析。

2. 远程监控平台：基于云平台搭建，用户可通过电脑网页、手机 APP（支持 Android 和 iOS 系统）远程访问。实时显示各监测点的温湿度数据、设备运行状态，支持地图定位功能，直观查看各监测点的地理位置分布。

3. 报警管理系统：支持多级报警设置，用户可自定义温湿度上下限报警阈值。当监测数据超出阈值时，系统可通过本地声光报警（设备自带蜂鸣器和 LED 指示灯）、远程短信报警、邮件报警、APP 推送报警等多种方式及时通知用户，同时自动记录报警信息（包括报警时间、报警地点、报警数据、恢复时间等），便于后续故障追溯与处理。

三、功能特点

1. 实时监测与传输：每秒可采集 1 次温湿度数据，数据经处理后通过以太网实时上传至监控平台，传输延迟≤1 秒，确保用户及时掌握环境温湿度变化情况。

2. 高精度测量：温度测量精度为 ±0.2℃（25℃时），湿度测量精度为 ±2% RH（25℃，40% RH~60% RH 时），满足高要求场景的监测需求。

3. 大容量存储：本地存储容量最高可达 32GB，结合云平台无限容量存储，可长期保存历史数据，支持数据断点续传，网络恢复后自动补传中断期间的数据。

4. 远程监控与管理：用户无需现场操作，通过远程监控平台即可实现对设备的参数配置（如采样周期、报警阈值）、数据查看、设备状态监控与故障诊断，降低人工管理成本。

5. 多级报警功能：灵活设置多级报警阈值，适配不同场景的报警需求，多种报警方式结合，确保报警信息不遗漏，最大限度降低环境异常带来的损失。

6. 数据导出与分析：支持多种格式的数据导出，内置数据统计分析功能，可自动计算温湿度平均值、最大值、最小值、波动范围等参数，为用户优化环境管理提供数据支撑。

7. 兼容性强：支持与企业现有 SCADA 系统、MES 系统、物联网平台等进行对接，兼容 Modbus-TCP、MQTT 等工业通信协议，便于融入现有信息化管理体系。

添加图片注释，不超过 140 字（可选）

四、技术参数

参数类别	具体参数
测量范围	温度：-40℃~125℃；湿度：0% RH~100% RH
测量精度	温度：±0.2℃（25℃），±0.5℃（-10℃~65℃），±1℃（-40℃~125℃）；湿度：±2% RH（25℃，40% RH~60% RH），±3% RH（25℃，20% RH~40% RH、60% RH~80% RH），±5% RH（25℃，0% RH~20% RH、80% RH~100% RH）
分辨率	温度：0.01℃；湿度：0.01% RH
采样周期	1 秒～3600 秒可调
通信方式	以太网（10/100Mbps 自适应），支持 TCP/IP、Modbus-TCP、MQTT 协议
存储容量	本地：最大 32GB（SD 卡）；云端：无限容量（依赖云平台）
工作环境	温度：-20℃~70℃；湿度：0% RH~95% RH（无凝露）
供电方式	DC 9V~24V/交换机POE供电功耗≤5W

五、安装调试

（一）安装步骤

1. 选址：选择通风良好、避免阳光直射、远离热源和水源的位置安装设备，确保传感器能准确采集环境温湿度，同时便于设备接线与后期维护。

2. 固定：采用壁挂式或导轨式安装（设备支持两种安装方式），使用配套的安装螺丝将设备固定在墙面或导轨上，确保设备安装牢固，无松动。

3. 接线：按照设备接线图连接电源线和以太网网线，电源线需区分正负极，以太网网线采用标准 CAT5e 及以上规格，确保接线正确、接触良好。

（二）调试步骤

1. 通电检查：接通电源后，设备电源指示灯点亮，以太网指示灯闪烁（表示正在连接网络），待以太网指示灯常亮时，说明设备已成功接入网络。

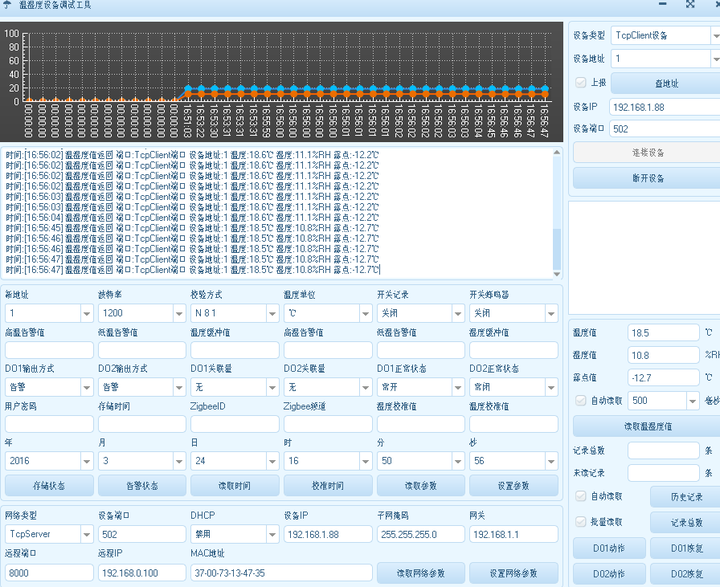

2. 参数配置：通过远程监控平台或本地数据管理软件，进入设备参数配置界面，设置采样周期、温湿度报警阈值、设备名称与编号等参数，配置完成后保存设置。

3. 通信测试：查看监控平台是否能实时接收设备上传的温湿度数据，手动触发报警（如调整报警阈值），检查报警功能是否正常，确保数据传输与报警功能无误。

4. 数据验证：使用高精度温湿度校准仪对设备测量数据进行校准验证，若数据存在偏差，可通过软件进行数据校准，确保测量数据准确。

添加图片注释，不超过 140 字（可选）

六、应用场景

1. 食品医药行业：用于食品冷藏库、医药阴凉库、冷链运输车辆等场景，实时监测温湿度变化，确保食品和药品在存储与运输过程中符合 GMP、GSP 等法规要求，防止产品变质。

2. 工业生产领域：在电子元件生产车间、锂电池生产车间、印刷车间等场所，监测温湿度是否满足生产工艺要求，避免因温湿度异常导致产品质量缺陷，提高生产合格率。

3. 农业领域：应用于温室大棚、畜禽养殖场、农产品仓储库，实时监测环境温湿度，结合自动控制设备（如风机、加湿器、加热器）调节环境，为作物生长和畜禽养殖提供适宜条件，提升农产品产量与品质。

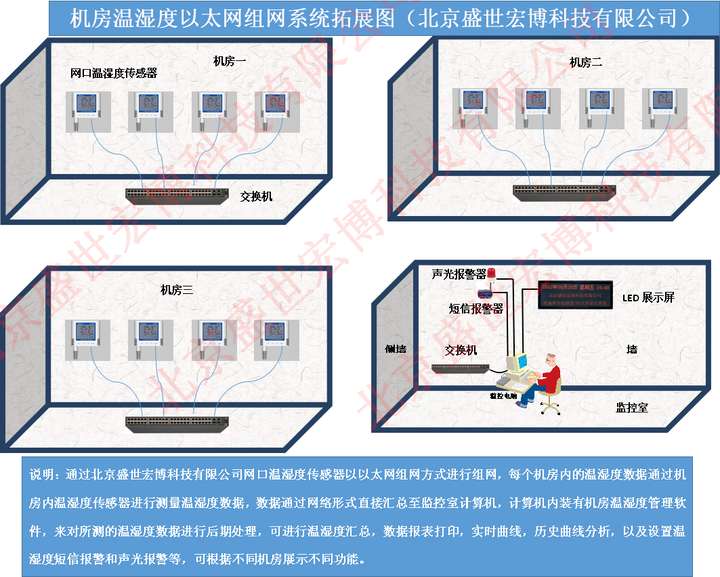

4. 数据中心与机房：监测数据中心机房、服务器机柜内的温湿度，避免因温湿度过高导致设备过热损坏，保障服务器、网络设备等稳定运行，减少设备故障停机时间。

5. 实验室：在生物实验室、化学实验室、计量实验室等，精确监测实验环境温湿度，确保实验过程在稳定的环境条件下进行，保证实验数据的准确性与重复性。

添加图片注释，不超过 140 字（可选）

七、方案优势

1. 技术先进：采用高精度传感器与高性能微处理器，结合以太网通信技术，实现数据的高精度采集与高速传输，技术水平处于行业领先地位。

2. 性能稳定可靠：设备经过严格的高低温测试、稳定性测试和电磁兼容测试，具备良好的抗干扰能力和环境适应性，能在复杂环境下长期稳定运行，故障率低。

3. 操作便捷：远程监控平台与 APP 界面简洁直观，功能布局合理，用户无需专业技术知识即可快速上手操作，实现设备管理与数据查看。

4. 成本效益高：设备性价比高，同时支持远程管理，减少现场巡检人工成本；大容量存储与数据追溯功能，降低因环境异常导致的经济损失，长期使用成本低。

5. 定制化服务：可根据用户特殊需求（如扩展传感器类型、定制报警方式、对接特定管理系统）提供个性化定制服务，满足不同行业、不同场景的差异化需求。
