智能型双网口 RS485 温湿度传感器：技术解析与应用指南

添加图片注释，不超过 140 字（可选）

在工业自动化、智慧楼宇、仓储物流等领域，温湿度数据的精准采集与稳定传输是保障生产安全、提升管理效率的关键环节。智能型双网口 RS485 温湿度传感器凭借其双 RJ45 免接线设计、Modbus 标准化通讯协议及大屏液晶显示三大核心优势，成为当前场景化数据采集方案的优选设备。本文将从技术原理、核心特性、协议配置到实际应用，全面拆解该类传感器的技术价值与使用要点。

添加图片注释，不超过 140 字（可选）

一、产品核心特性：重新定义温湿度采集设备的便捷性与稳定性

智能型双网口 RS485 温湿度传感器的设计初衷，是解决传统传感器 “接线复杂、通讯不稳定、数据可视化差” 三大痛点，其核心特性可概括为以下四点：

1. 双 RJ45 接口：免接线设计，降低部署门槛

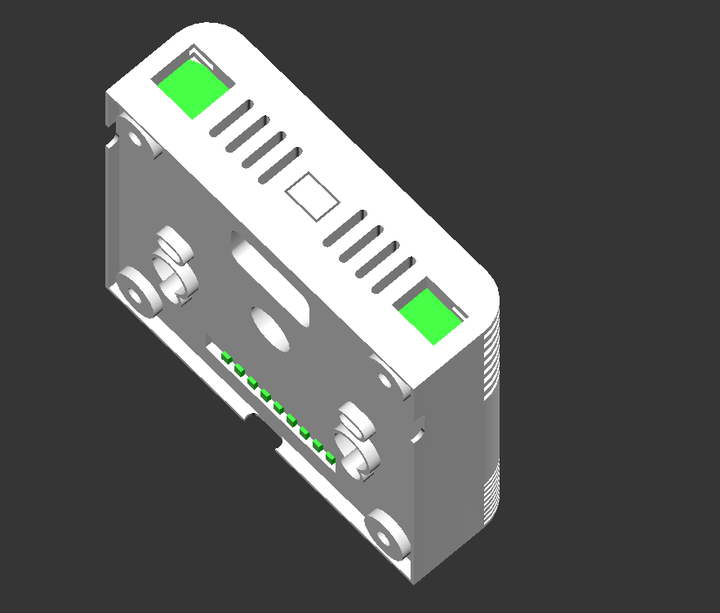

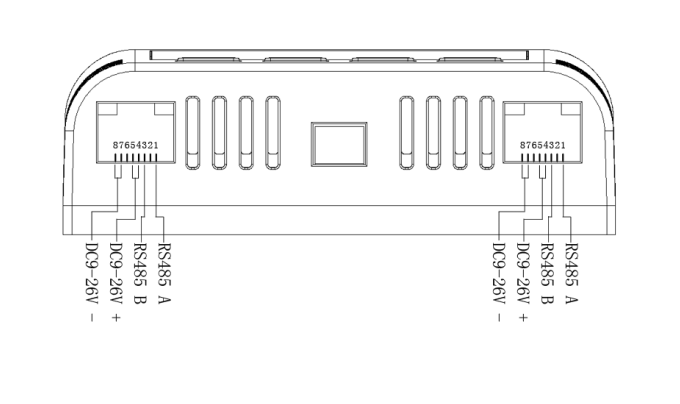

传统 RS485 传感器需通过端子排手工接线，不仅耗时耗力，还易因接线松动、正负极接反导致设备故障。该传感器创新性采用双 RJ45 标准网口设计，支持 “一线双用”：

• 数据传输：通过 RJ45 接口直接实现 RS485 信号传输，兼容 CAT5/CAT6 类网线，传输距离可达 1200 米（满足工业级远距离需求）；

• 供电支持：部分型号支持 PoE（以太网供电），通过同一根网线同时实现供电与数据传输，彻底省去单独布线的成本；

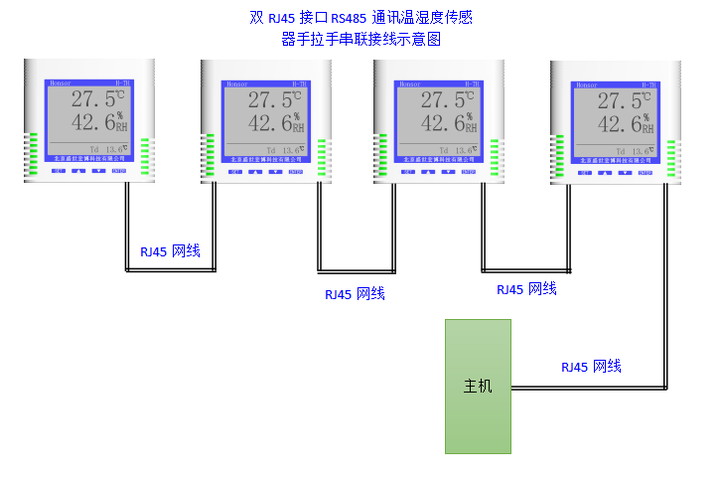

• 免配置切换：双网口支持 “主备冗余” 或 “级联扩展” 模式，无需手动跳线，设备自动识别通讯链路，当主网口故障时，备网口可无缝切换，保障数据不中断。

2. 高精度温湿度采集：工业级传感核心，数据可靠

传感器内置工业级温湿度探头（如 Sensirion SHT3x 系列），具备以下性能优势：

• 测量范围：温度 - 40℃~85℃，湿度 0% RH~100% RH，覆盖绝大多数工业与民用场景；

• 测量精度：温度 ±0.2℃（25℃环境下），湿度 ±2% RH（20%~80% RH 区间），满足医疗、实验室等高精度需求；

• 抗干扰能力：探头采用金属屏蔽外壳，有效抵御电磁干扰（EMI）与射频干扰（RFI），在变频器、电机等强干扰环境中仍能稳定输出数据。

添加图片注释，不超过 140 字（可选）

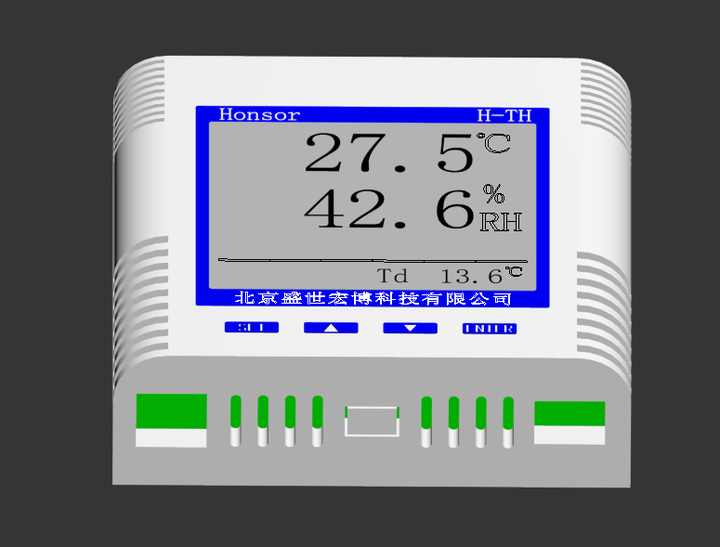

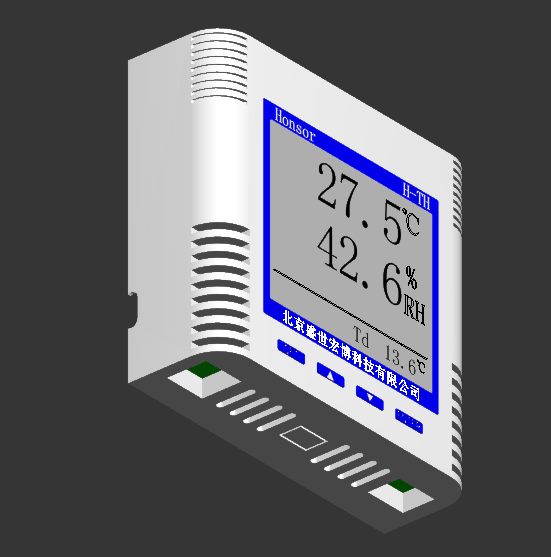

3. 大屏液晶显示：本地可视化，数据实时可查

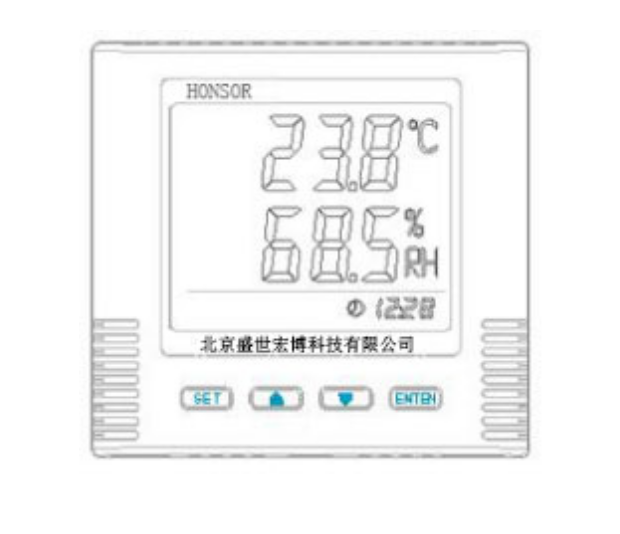

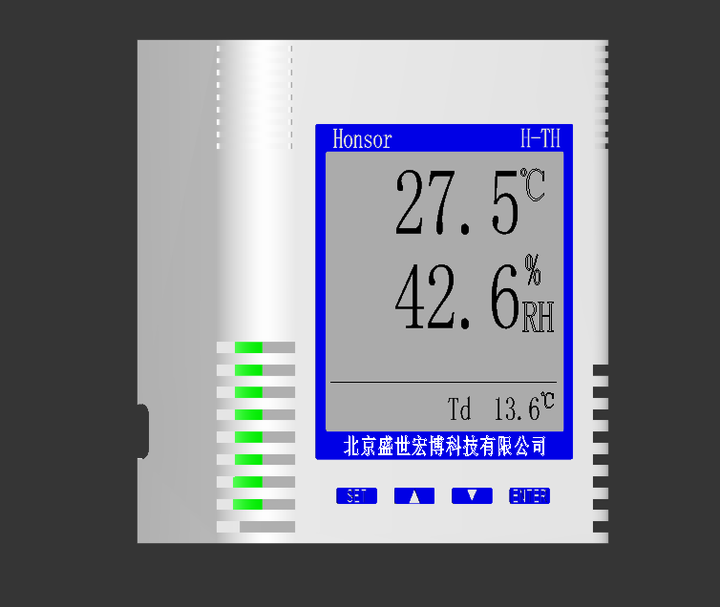

区别于传统 “无显示” 传感器需依赖上位机查看数据的局限，该设备配备1.8 英寸 / 2.4 英寸工业级液晶屏：

• 显示内容：实时温湿度值、设备地址（Slave ID）、通讯状态（在线 / 离线）、供电电压等关键信息；

• 操作便捷性：支持通过面板按键修改设备地址、波特率等参数，无需连接电脑，现场即可完成配置；

• 耐用性：屏幕采用防刮擦亚克力面板，支持 - 20℃~70℃宽温工作，适应高低温恶劣环境。

4. 宽压供电与防护设计：适应复杂现场环境

• 供电范围：支持 DC 9V~36V 宽压输入，兼容工业常用的 12V/24V 电源，避免因电压波动导致设备停机；

• 防护等级：机身采用 IP30 防护（部分型号支持 IP65），可有效防尘、防溅水，适用于车间、仓库等粉尘较多或潮湿的场景。

二、Modbus 通讯协议：标准化协议，实现跨系统兼容

Modbus 协议是工业自动化领域最常用的 “主从式” 通讯协议，该传感器默认支持Modbus RTU（通过 RS485 传输）与Modbus TCP（通过以太网传输）两种模式，具备极强的兼容性，可无缝对接 PLC、SCADA、组态软件（如 WinCC、KingView）及物联网平台（如阿里云、华为云）。

1. Modbus RTU 模式：RS485 总线的经典应用

Modbus RTU 是基于 RS485 总线的二进制传输模式，适用于近距离、多设备级联场景，其核心参数配置如下：

参数项	可配置范围	默认值
设备地址（Slave ID）	1~247	1
波特率	2400bps~115200bps	9600bps
数据位	8 位	8 位
停止位	1 位 / 2 位	1 位
校验位	无校验 / 奇校验 / 偶校验	无校验

关键寄存器地址（以某型号为例）：

• 温度值寄存器：0x0000（16 位无符号整数，单位：0.1℃，如读取值为 256 表示 25.6℃）；

• 湿度值寄存器：0x0001（16 位无符号整数，单位：0.1% RH，如读取值为 605 表示 60.5% RH）；

• 设备状态寄存器：0x0002（bit0=1 表示在线，bit1=1 表示探头故障）。

通讯示例（读取温湿度值）：

• 发送指令（Slave ID=1，读取 0x0000~0x0001 寄存器，共 2 个寄存器）：

01 03 00 00 00 02 C4 0B

（解析：01 = 设备地址，03 = 读取寄存器指令，0000 = 起始地址，0002 = 寄存器数量，C40B=CRC 校验）

• 接收响应（温度 25.6℃，湿度 60.5% RH）：

01 03 04 00 FA 02 5D 78

（解析：04 = 返回字节数，00FA=250→25.0℃？此处应为 00FA 对应 250，即 25.0℃？需根据实际型号调整，示例中假设 00FA 为 25.0℃，025D 为 605→60.5% RH）

2. Modbus TCP 模式：以太网的高速传输

当传感器通过 RJ45 接口接入以太网时，可切换为 Modbus TCP 模式，适用于远距离、多设备集中管理场景：

• 核心参数：IP 地址（如 192.168.1.100）、子网掩码（255.255.255.0）、网关（192.168.1.1），支持静态 IP 与 DHCP 自动获取；

• 通讯优势：传输速率高达 100Mbps（以太网），远快于 RS485 的 115200bps，可同时连接多个主设备（如电脑、PLC），实现数据并发读取；

• 协议格式：在 Modbus RTU 基础上增加 TCP 头部（如 MBAP 头部），示例：

00 01 00 00 00 06 01 03 00 00 00 02

（解析：前 6 字节为 MBAP 头部，后 6 字节为 Modbus RTU 指令，与上述 RTU 模式指令兼容）。

3. 协议调试与故障排查

若出现通讯失败，可按以下步骤排查：

1. 硬件检查：确认 RJ45 网线连接正常（建议使用测线仪检测），设备供电电压在 9V~36V 范围内；

2. 参数匹配：确保主设备（如 PLC）与传感器的设备地址、波特率、校验位完全一致；

3. 总线负载：RS485 总线最多可级联 32 个设备，若超过需增加 RS485 中继器；

4. 工具调试：使用 Modbus 调试软件（如 Modbus Poll、SSCOM）直接连接传感器，读取寄存器值，判断是否为上位机配置问题。

三、典型应用场景：从工业到民用的全场景覆盖

智能型双网口 RS485 温湿度传感器凭借其灵活性与稳定性，已广泛应用于以下领域：

1. 工业车间温湿度监控

在电子车间、半导体工厂中，温湿度波动会影响产品良率（如芯片焊接需 23±2℃、45±5% RH 环境）。传感器通过双 RJ45 接口级联，接入车间 PLC 系统：

• 实时监测：PLC 通过 Modbus RTU 读取各区域传感器数据，当温湿度超限时，触发报警并联动空调、除湿机；

• 数据存储：将历史数据上传至 SCADA 系统，生成趋势曲线，便于追溯生产过程中的环境变化。

2. 智慧仓储与冷链物流

在食品、医药仓储中，需严格控制温湿度（如药品冷藏库需 2℃~8℃）：

• 双网口冗余：主网口接入仓储管理系统，备网口连接本地报警器，避免单链路故障导致的监控中断；

• 本地显示：仓库管理人员通过传感器大屏直接查看实时数据，无需频繁登录系统，提升巡检效率。

3. 智慧楼宇与数据中心

在写字楼、数据中心中，温湿度影响人员舒适度与设备寿命（如服务器机房需 18℃~27℃）：

• PoE 供电：通过 CAT6 网线同时实现供电与数据传输，减少吊顶内布线量；

• 平台对接：传感器通过 Modbus TCP 接入楼宇自控系统（BMS），自动调节中央空调风速与加湿器开关，实现节能降耗。

4. 实验室与医疗场景

在生物实验室、医院 ICU 中，对温湿度精度要求极高：

• 高精度采集：依赖 ±0.2℃的温度精度，保障细胞培养、药品储存的稳定性；

• 数据上传：通过 Modbus 协议将数据上传至医疗监管平台，满足 GMP（药品生产质量管理规范）的数据追溯要求。

四、安装与维护：简单操作，降低后期成本

1. 安装步骤（以壁挂式为例）

1. 选址：选择远离热源、水源、强电磁干扰的位置，确保探头通风良好（避免阳光直射或密闭角落）；

2. 固定：使用膨胀螺丝将设备固定在墙面，高度建议 1.5m~2m（与人体感知温度一致）；

3. 接线：通过 RJ45 网线连接至 RS485 总线或以太网，若使用 PoE 供电，直接连接 PoE 交换机即可；

4. 配置：通过面板按键或调试软件设置设备地址、波特率、IP 地址（如需），完成后重启设备生效。

2. 日常维护要点

1. 定期清洁：每 3 个月用干布擦拭屏幕与机身，避免粉尘覆盖影响散热；

2. 探头校准：每年通过标准温湿度校准箱对探头进行校准，确保测量精度（工业级探头寿命通常为 2~3 年，到期建议更换）；

3. 通讯检查：每月通过上位机查看通讯状态，若出现频繁离线，需检查网线连接或更换 RJ45 水晶头。

五、总结：技术赋能场景，打造高效数据采集方案

智能型双网口 RS485 温湿度传感器通过 “双 RJ45 免接线” 简化部署、“Modbus 协议” 保障兼容、“大屏显示” 提升易用性，完美解决了传统传感器在复杂场景下的应用痛点。无论是工业自动化的高精度监控，还是智慧楼宇的节能管理，该设备都能以稳定的性能、灵活的配置，为用户提供全周期的温湿度数据服务。

随着物联网技术的发展，未来该类传感器还将集成更多功能（如 AI 异常预警、LoRa 无线传输），进一步推动 “感知 - 传输 - 分析” 一体化的智慧管理体系建设，为各行业的数字化转型提供更坚实的技术支撑。
