测试文件的编写 及 相关循环语句

1 介绍

        在 Verilog 代码设计完成后，我们还需要进行一项重要的步骤：仿真。一般来说，仿真阶段花费的时间会比设计花费的时间更多，因为需要根据各种可能的应用场景设计各式各样的样例，对应的代码编写也更加复杂。

        Testbench 的中文释义是试验台、测试架、试样、试验工作台，TestBench 是用于硬件设计中验证和测试设计模块的仿真环境，它可以生成输入信号并模拟设计模块的输出，进而测试设计电路的功能、性能与设计的预期是否相符。

那么，为什么在硬件设计领域会需要 Testbench 呢？

        首先，我们需要区分测试和 Debug 的概念。

• Debug 是程序开发阶段中消除逻辑错误的过程，它侧重于让程序能够正常运行，简答说就是写代码并保证其能正确功能的过程就是 Debug；
• 测试是编程完成后，测试程序的正确性的过程，它侧重于模拟尽可能多的输入情况，保证不同情况下程序都可以输出正确的结果。

那为啥在软件开发过程中，我们很少涉及到测试的过程呢？但在硬件设计领域需要着重编写测试文件呢？

        软件领域中：一方面，我们的需求并不需要考虑那些奇奇怪怪的输入情况；另一方面，便捷高效的调试过程可以让我们立即发现并修复程序中可能的漏洞，把漏洞留给用户去上报再进行修复也是一种可接受的选择。

        在硬件设计领域，一切都不同了。『你只能编写出自己能测试的模块』，一个自己设计但无力进行测试的复杂模块，往往也很难按照自己的预期进行工作。此外，硬件电路的工作状态是很难被我们获知的，因为芯片上没有 printf 函数，而为每一个元件连接一个显示器也不是什么好的选择。尽管一些芯片有内置的信息输出单元，但一方面其成本高昂，另一方面传输效率也十分低下。大多数情况下，摆在你面前的只有一个小小的、内部状态未知、工作不正常的芯片。

        所以，我们选择在设计完成后引入Testbench 进行测试，尽管编写 Testbench 的代价往往大于（甚至远大于）编写对应的待测试模块。如何编写高效的 Testbench 也成为了硬件开发中的重要一环。

---

2 Testbench 基本结构

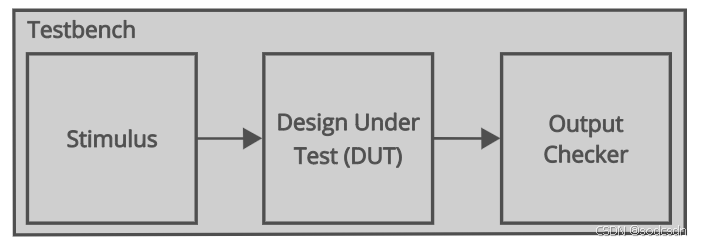

        Testbench 由不可综合的 Verilog 代码组成，这些代码用于生成待测模块的输入，并验证待测模块的输出是否正确（是否符合预期）。下图展示了一个 Testbench 的基本架构。

• 激励（Stimulus Block）是专门为待测模块生成的输入。我们需要尽可能产生全面的测试场景，包括合法的和不合法的。
• 输出校验（Output Checker）用于检查被测模块的输出是否符合预期。
• 被测模块（Design Under Test, DUT。也称 Unit Under Test, UUT）是我们编写的 Verilog 模块，Testbench 的主要目的就是对其进行验证，以确保在特定输入下其输出均与预期一致。

        编写 Testbench 的第一步是创建一个测试用的顶层模块。与正常设计时的 Verilog module 不同，用于测试的模块应当没有输入和输出，这是因为 Testbench 模块应当是完全独立的，不受外部信号的干扰。接下来第二步，我们需要例化待测模块，将信号连接到待测模块以允许激励代码运行。这些信号包括时钟信号和复位信号，以及传入 Testbench 的测试数据。

---

3 时序控制

        与我们正常的设计代码不同，Testbench 中的代码并不需要被综合成实际电路，为此可以使用一些不可综合的语句，例如时序控制语句。

        为什么会有不可综合语句呢？下面是另一个有趣的笑话：

        《硬件延迟》：某段程序需要延迟 10s 执行。硬件工程师表示：这个需求很简单，只需要一段 75 倍赤道周长的导线就可以完成了。因为c*10s=75*4*10的7次方。

        75 倍赤道周长的导线显然是一个笑话，但这也带给我们一个问题：如何用硬件电路实现长时间的延迟呢？如果让信号通过多个逻辑门，一方面会带来巨量的资源开销，另一方面综合时也极有可能被优化掉。一种比较好的办法是使用计数器搭配时钟，每个时钟上升沿更新计数器，直到达到一定数值后再进行信号传递。

        综合是指将 HDL 转换成较低层次电路结构的过程，包括查找表 LUT、触发器、RAM 等。有一些 Verilog 语法结构无法与这些电路结构对应，因此就产生了不可综合语句。例如，除了延迟语句外，循环次数不确定的循环语句也是不可综合的，

        Verilog 中允许我们模拟两种不同的延时：惯性延时和传输延时。

• 惯性延迟：逻辑门或电路由于其物理特性而可能经历的延迟；
• 传输延迟：电路中信号的『飞行』时间。

        Verilog 使用 # 字符加上时间单位来模拟延时。例如 #10;表示延迟 10 个时间单位后再执行之后的语句，对应着传输延迟。

        惯性延迟将延时语句写在与赋值相同的代码行中，这代表信号在延迟时间之后开始变化。例如：

wire Z, A, B;
assign #10 Z = A & B;    // A&B 的计算结果延时 10 个时间单位后赋值给 Z
上面的说法 比 “延时10个时间单位后进行A&B 的计算并将结果赋值给Z” 这样的说话更加合理。
因为上面代码体现的是惯性延迟，定义是电信号经过逻辑门的延迟。
如果换成错误的说法，那么它体现的就是传输延迟了，因为在A和B在进入与门之前进行了延时，进入与门后的计算结果又立马赋值给了Z，这种说法与传输延时相对应。

        上面的代码中，A 或 B 任意一个变量发生变化，都会让 Z 在 10 个时间单位的延迟后得到新的值。如果在这 10 个时间单位内，A 或 B 中的任意一个又发生了变化，那么最终 Z 的新值会取 A 或 B 当前的新值进行计算。

        惯性延迟的特性：

• 当输入信号变化时，输出变化会被调度在延迟时间后生效。

• 如果在延迟时间内输入信号再次变化，则之前调度的输出变化会被取消，只保留最后一次输入变化对应的输出事件。（逻辑电路没有存储功能，当前的输出由当前输入决定。这里只是延迟，并不是存储）

        用一个具体的例子向阐述惯性延时的概念。考虑下面这条语句（假定时间单位为 ns）：

assign #2 z = ~a;

        这条语句描述了一个延迟为 2ns 的非门，从输入端输入到输出端输出结果之间间隔了 2ns，且任何小于 2ns 的信号脉冲都会被滤除。后面那句话怎么理解呢？考虑如下的仿真语句：

module test_tb ();
wire z;
reg a;
assign #2 z = ~a;

initial begin
    a = 1'b0;
    #3;
    a = 1'b1;
    #4;
    a = 1'b0;
    #1;
    a = 1'b1;
end
endmodule

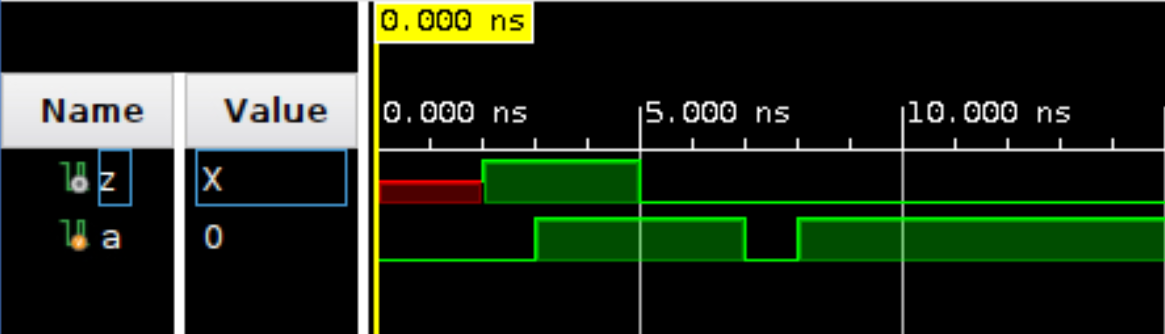

        得到的波形图如下图所示：

        我们发现：变量 a 第二次变为 0 时，由于仅持续了 1ns 就变回了 1，变量 z 并没有捕捉到这一变化。

1. 0ns: a = 0 → 调度z在 2ns时变为1。

2. 3ns: a = 1 → 调度z在 5ns时变为0。

3. 7ns: a = 0 → 调度z在 9ns时变为1。

4. 8ns: a = 1 → 调度z在 10ns时变为0。

分析：上述3和4时，在8ns时（仅1ns后），a又变为1。由于1ns < 2ns的延迟：原调度事件（9ns的z = 1）被取消。新调度事件（10ns的z = 0）生效。

我们可以从多个角度分析该现象的逻辑合理性：

从功能角度：

        抗噪声：这类似于实际电路中信号的“去抖动”机制，过滤由信号抖动、开关噪声引起的短脉冲（毛刺），确保短暂的噪声或毛刺不会影响输出。

从实际电路角度：

        物理本质：能量传递的惰性

• 电容充放电：电路中的导线和逻辑门存在寄生电容（例如 CMOS 门电路的输入电容）。当输入信号变化时，电容需要一定时间充电或放电，才能达到稳定的电压阈值。
• RC 时间常数：信号变化的速度由电阻（R）和电容（C）的乘积（RC 时间常数）决定。若输入脉冲宽度小于 RC 时间常数，电容无法完成充放电，导致输出无法响应。

        鄙人的简单看法，电容充电时间过段，还没来得及充完电，就反向电压要输出了。输入变化太快，输出可能来不及反应，从而过滤掉短脉冲。

从代码逻辑角度：

        原因是：assign #2 z = ~a; 可以拆成两部分：

1. 首先是立即执行的 assign temp = ~a ；
2. 其次是延时两个时间单位执行的 assign z = temp 。

        在这两个时间单位内，对变量 a 的改变将直接反应在变量 temp 上而非输出信号 z 上（temp会被新的值替换掉），所以上面的波形图中没有显示，z并不会察觉到这一变化，也就不会做出相应的改变。

        我们可以用如下的 always 语句进行替代：

always @(a) begin
    temp = ~a;
    #2;
    z = temp;
end

        这也体现出连续赋值与组合逻辑电路没有记忆性的特点。还记得 assign 语句的特点吗？答：assign语句是连续赋值，意味着当右边的表达式中的任何信号变化时，左边会被重新计算并赋值。这里的#2表示当a发生变化时，z的变化会在2ns之后生效。也就是说，当a变化后，z不会立即变化，而是等待2ns才更新。

         除了直接控制延迟，Verilog 还支持基于事件的时间控制，这就是 @ 符号的作用。Verilog 有以下三种常用的事件控制方式：

1. @ + 信号名，表示当信号发生逻辑变化时执行后面的内容。例如 @ (in) out = in;
2. @ + posedge + 信号名，表示当信号从低电平变化到高电平时执行后面的内容。例如 @ (podedge in) out = in;
3. @ + negedge + 信号名，表示当信号从高电平变化到低电平时执行后面的内容。例如 @ (negedge in) out = in;

        这也印证了 always 语句的敏感变量语法。

---

4 initial 与 always

        initial 块中编写的任何代码都会在开始时执行，但仅执行一次，而 always 块则会循环执行内部的代码。与 always 块不同，在 initial 块中编写的 Verilog 代码几乎都是不可综合的，因此基本上只被用于仿真与初始化信号。

        为了更好地理解 initial 块与 always 块在 Testbench 中的使用，我们来看一个例子。

例子：两输入与门的测试

module MyAND (
    input               a, b,
    output              o
);
assign o = a & b;
endmodule
位宽为 1 的两输入与门一共只有2*2=4种可能的输入，因此我们可以直接枚举所有可能的情况。
此外，我们还需要使用延时运算符在不同的输入之间增加一段延迟，便于我们观察到结果的变化。

        下面的 Verilog 代码展示了使用 initial 块编写 Testbench 的方法。

initial begin
    // 每隔 10 个时间单位就生成一个输入
    a = 0; b = 0;
    #10 a = 0; b = 1;
    #10 a = 1; b = 0;
    #10 a = 1; b = 1;
end

这段代码完全等价于:
initial begin
    a = 0; b = 0;
    #10;
    a = 0; b = 1;
    #10;
    a = 1; b = 0;
    #10;
    a = 1; b = 1;
end

        如果想要模拟一个时钟信号，则可以使用 always 语句。例如：

always begin
    clk = 1;
    #20;
    clk = 0;
    #20;
end

这段代码也可以写为:
initial clk = 0;
always #20 clk = ~clk;

        再次提醒：多个 initial 块和 always 块之间都是并行执行的。

---

5 循环

        Verilog 中常见的循环语句分别是：while、for、repeat 和 forever 循环。

        循环语句只能在 always 或 initial 块中使用，其内部也可以包含延迟表达式。不定次数的循环：在仿真中我们可以使用不可综合语句，也就是不确定循环次数的循环语句。

While

while (condition) begin
    ......
end

        while 循环的中止条件是 condition 为假。如果一开始 condition 已经为假，那么循环内的语句将一次也不会执行。一个简单的例子如下：

reg [3:0] counter;
initial begin
    counter = 'b0;
    while (counter <= 10) begin
        #10;
        counter = counter + 1'b1;
    end
end

        上述代码让 counter 从 0 开始，每 10 个时间单位增加 1。

For

for (initial_assignment; condition; step_assignment) begin
    ......
end

        其中，initial_assignment 为初始条件。condition 为循环条件，为假时立即跳出循环。step_assignment 为改变控制变量的过程赋值语句，通常为增加或减少循环变量的值。一般来说，因为初始条件和自加操作等过程都已经包含在 for 循环的头部，所以 for 循环写法比 while 循环更为紧凑，但也不是所有的情况下都能使用 for 循环来代替 while 循环。

integer i;
reg [3:0] counter;
initial begin
    counter = 'b0;
    for (i = 0; i <= 10; i = i + 1) begin
        #10;
        counter = counter + 1'b1;
    end
end

        这里我们定义了一个 integer 类型的变量。integer 类型实际上是有符号的 reg 类型，一般用于描述循环变量或计算。通常来说，integer 类型的变量是 32 位的。

        在Verilog中，integer类型变量的默认位宽是32位，且默认是有符号数（采用二进制补码表示）。其取值范围为 -2³¹ 到 2³¹–1（即 -2147483648 到 2147483647）。integer 主要用于仿真环境中的数学计算（如循环计数器、临时变量等），而非直接映射到硬件逻辑，32位宽度可满足大多数仿真场景的整数运算需求。（根据标准，integer类型是预定义的，不允许用户修改其位宽）。

        如果需要短位宽的有符号数，可以使用 reg 或 wire 类型，并显式声明位宽和符号属性：

module example;
  reg signed [7:0] a = -8'd10; // 赋值为 -10
  reg signed [7:0] b = 8'd100;  // 赋值为 100
  reg signed [8:0] sum;         // 扩展1位防止溢出

  initial begin
    sum = a + b;                // 结果为 90（二进制补码计算）
    $display("sum = %d", sum);  // 输出 sum = 90
  end
endmodule

Repeat

repeat (loop_times) begin
    ......
end

        repeat 语句的功能是执行固定次数的循环，它不能像 while 循环那样用一个逻辑表达式来确定循环是否继续执行。

        repeat 循环的次数必须是一个常量、变量或信号。如果循环次数是变量信号，那么循环次数是开始执行 repeat 循环时变量信号的值。即便执行期间循环次数代表的变量信号值发生了变化，repeat 循环的执行次数也不会改变。

reg [3:0] counter;
initial begin
    counter = 'b0;
    repeat (11) begin
        #10;
        counter = counter + 1'b1;
    end
end

Forever

forever begin
    ......
end

        forever 语句表示永久循环，不包含任何条件表达式，一旦执行便永久执行下去。使用系统函数 $finish 可退出 forever 循环。

        通常，forever 循环是和时序控制配合使用的。例如下面是使用 forever 语句产生一个时钟信号的 Verilog 代码：

reg clk;
initial begin
    clk = 0;
    forever begin
        clk = ~clk;
        #5;
    end
end

这段代码等价于:
reg clk;
initial clk = 0;
always begin
    clk = ~clk;
    #5;
end

        注意:除非你清楚自己在做什么，否则请不要轻易地在设计文件中使用循环语句。

---

6 系统任务

        在 Verilog 中编写 Testbench 时，有一些内置的任务和函数可以为我们提供帮助。它们总是以美元符号 $ 开头，被统称为系统任务或系统函数。其中，下面三个是最常用的系统函数：$display、$monitor 和 $time。

        详细查看 7.1 Verilog 显示任务 | 菜鸟教程

$display

        它允许我们在控制台上输出一条消息。该函数的使用方式与 C 语言中的 printf 函数非常类似，这意味着我们可以轻松地在 Testbench 中创建文本语句，并使用它们来显示有关仿真状态的信息。

reg [4:0] x;
initial begin
    x = 0;
    repeat (10) begin
        // 分别用 2 进制、16 进制和 10 进制来打印 x 的值
        $display("x(bin) = %b, x(hex) = %h, x(decimal) = %d\n", x, x, x);
        #10;
        x = x + 2;
    end
end

运行后：
x(bin) = 00000, x(hex) = 00, x(decimal) =  0
x(bin) = 00010, x(hex) = 02, x(decimal) =  2
x(bin) = 00100, x(hex) = 04, x(decimal) =  4
x(bin) = 00110, x(hex) = 06, x(decimal) =  6
x(bin) = 01000, x(hex) = 08, x(decimal) =  8
x(bin) = 01010, x(hex) = 0a, x(decimal) = 10
x(bin) = 01100, x(hex) = 0c, x(decimal) = 12
x(bin) = 01110, x(hex) = 0e, x(decimal) = 14
x(bin) = 10000, x(hex) = 10, x(decimal) = 16
x(bin) = 10010, x(hex) = 12, x(decimal) = 18

$monitor

   $monitor 函数与 $display 函数非常相似，但它一般被用来监视 Testbench 中的特定信号。这些信号中的任何一个改变状态，都会在终端打印一条消息。

reg [4:0] a, b;
initial begin
    a = 0;
    b = 20;
    repeat (10) begin
        #10;
        a = a + 2;
        b = b - 2;
    end
end

initial begin
    $monitor("now a = %d, b = %d\n", a, b);
end

这段代码的输出结果为：
now a =  0, b = 20    //初始赋值也被检测
now a =  2, b = 18
now a =  4, b = 16
now a =  6, b = 14
now a =  8, b = 12
now a = 10, b = 10
now a = 12, b =  8
now a = 14, b =  6
now a = 16, b =  4
now a = 18, b =  2
now a = 20, b =  0

$time

        最后一个常用的系统任务是 $time，它可以用来获取当前的仿真时间。在 Testbench 中，我们通常将 $time 与 $display 或 $monitor 一起使用，以便在打印的消息中显示具体仿真时间。

reg [4:0] a, b;
initial begin
    a = 0;
    b = 20;
    repeat (10) begin
        #10;
        a = a + 2;
        b = b - 2;
    end
end

initial begin
    $monitor("Time %0t: a = %d, b = %d\n", $time, a, b);
end

这段代码的输出结果为：        //其中时间参数的设定为 `timescale 1ns / 1ps。
Time 0: a =  0, b = 20
Time 10000: a =  2, b = 18
Time 20000: a =  4, b = 16
Time 30000: a =  6, b = 14
Time 40000: a =  8, b = 12
Time 50000: a = 10, b = 10
Time 60000: a = 12, b =  8
Time 70000: a = 14, b =  6
Time 80000: a = 16, b =  4
Time 90000: a = 18, b =  2
Time 100000: a = 20, b =  0

---

        在本小节中，我们介绍了仿真文件的作用与编写方式。仿真文件是一种特殊的文件，它允许我们使用不可综合语句以更方便地模拟电路的运行状态，例如延时语句、事件控制语句、循环语句、系统函数等等。熟练使用这些语句可以帮助我们高效地进行模块测试，从而发现潜在的逻辑错误。
