避免锁存器

1 锁存器介绍

        锁存器（Latch）是最为基本的时序元件，是一种对脉冲电平敏感的存储单元电路。简单来说，锁存器可以存储电路当前的状态使其保持不变，仅在外部控制信号的驱动下才能更改内部的信息。

锁存器	寄存器
基本存储单元	基本存储单元
电平触发	边沿触发
组合逻辑意外产生的 （违背组合逻辑不存储状态的定义，想要的是导线）	在时序电路中使用，由时钟触发产生的

        在 Verilog 中，一个变量如果声明为寄存器类型（reg），它既可以被综合成组合逻辑的导线，也可能被综合成时序逻辑中的“寄存器”或“锁存器”。在使用 always @(*) 组合逻辑块语句时，我们会希望变量被综合成导线，但是有时候由于代码书写问题，它会被综合成我们不希望的锁存器结构，进而对电路带来危害。主要有：

• 电路的输出状态可能发生多次变化，增加了下一级电路的不确定性；（由于有毛刺，而锁存器又对电平敏感，所以会导致意外跳变。）
• 在大部分 FPGA 的设计里，锁存器结构会消耗更多的电路资源；
• 锁存器导致电路不能按照我们预期的方式工作，在调试时带来额外的问题

        latch 的主要危害：其会产生毛刺（glitch），这种毛刺对下一级电路是很危险的。并且其隐蔽性很强，不易查出。因此，在设计中，应尽量避免 latch 的使用。

        因此，我们在代码书写时需要格外注意，应当避免出现锁存器。一个简单且好记的原则是：组合逻辑中不应出现记忆电路，即电路不能保存自身的状态。违反了这一原则的组合逻辑电路往往就会产生锁存器。

        下面是一些常见的语句不完整引起latch例子。

---

2 if-else 逻辑缺陷

        在组合逻辑电路中，不完整的 if-else 结构会产生锁存器。例如下面这段 Verilog 代码：

module Latch1(
    input               data,
    input               en,
    output reg          q
);

always @(*) begin    只有en和data产生电平变化时，才会进入always。也就是信号有翻转的时候
    if (en)
        q = data;
end
endmodule

        我们来分析一下：

• 若en是0→1 进入过程赋值语句always中，那么可以进入if条件语句中，此时q的值更新为data的值。
• 若en是1→0或data任意电平翻转 进入过程赋值语句always中，那么不可以进入if条件语句中，此时q的值为之前保存的值。(注意0时刻开始前，编译器会进入always内。写文章-优快云创作中心)

        为啥是之前的值？

        因为由于 always 语句里的 if 缺少对应的 else 分支，因此编译器默认 else 的分支下寄存器 q 的值保持不变。此时电路应当具有存储数据的功能，所以变量 q 会被综合成锁存器结构。

1. 锁存器生成条件

   • 在组合逻辑（always @(*)）中，未覆盖所有输入分支（如缺少 else）时，工具必须生成锁存器以保持未赋值情况下的值。

   • 此代码中，en = 0 时 q 未被赋值，因此需要锁存器存储 q 的旧值。

2. 锁存器本质：锁存器是电平敏感存储单元，由 en 控制：

   • en = 0：q 保持最后一次 en = 1 时的 data 值。

   • en = 1：q 透明传递 data（类似导线）。

        如何避免？

        避免此类锁存器的方法主要有 2 种：1、补全 if-else 结构；2、对信号赋初值。例如，上面的代码可以改为以下两种形式：

// 方法一：补全 if-else 分支结构
always @(*) begin
    if (en)
        q = data;
    else
        q = 1'b0;
end

//方法二： 为 q 赋初值
always @(*) begin
    q = 1'b0;
    if (en)
        q = data;
end

        方法二中由于内部都是对同一个变量的阻塞赋值，因此 always 中的语句是顺序执行的。执行时首先将 q 赋值为 0。如果信号 en 有效，则改写 q 的值为 data，否则 q 会保持为 0（而不是自己先前的存储的值，值进行了更新）。因此，这里 q 要么取值为 data，要么取值为 0，不会出现保持自身数值不变的情况，所以不会产生锁存器。

         注意：在时序逻辑中，不完整的 if-else 结构不会产生锁存器，例如下面这段 Verilog 代码：

module module_ff(
    input           clk,
    input           en,
    input           data,
    output reg      q
);
always @(posedge clk) begin
    if (en)
        q <= data;
end
endmodule

        这是因为，时序逻辑中的变量 q 会被综合生成寄存器，而非锁存器，其数值仅在时钟的边沿到来时才会改变，这正是寄存器的特性。具有边沿触发敏感的存储功能是我们时序逻辑电路正好想要的。

        另外还有一种比较隐蔽的情况：当条件语句中有很多条赋值语句时，每个分支条件下的逻辑不完整也是会产生锁存器的。例如：

module Latch2(
    input               data1,
    input               data2,
    input               en,
    output reg          q1,
    output reg          q2
);

always @(*) begin
    if (en)
        q1 = data1;
    else
        q2 = data2;
end
endmodule

        这段代码看起来 if 和 else 都有了，但 if 部分里没有对 q2 赋值，else 部分里没有对 q1 赋值。从每个信号各自的的逻辑来看，这实际上也相当于是 if-else 结构不完整，相关信号缺少在其他条件下的赋值行为。所以本质上，这还是语法书写不规范造成的错误。

        这种情况也可以通过补充完整赋值语句or赋初值来避免产生锁存器。例如：

// 补全 if-else 分支结构
always @(*) begin
    if (en)  begin
        q1 = data1;
        q2 = 1'b0;
    end
    else begin
        q1 = 1'b0;
        q2 = data2;
    end
end

// 为 q1、q2 赋初值
always @(*) begin
    q1 = 1'b0;
    q2 = 1'b0;
    if (en)
        q1 = data1;
    else
        q2 = data2;
end

---

2 case 逻辑缺陷

        case 语句产生锁存器的原理几乎和 if 语句一致。在组合逻辑中，当 case 选项列表不全且没有加 default 关键字，或有多个赋值语句不完整时，也会产生锁存器。例如：

module Latch3(
    input               data1,
    input               data2,
    input [1:0]         sel,
    output reg          q
);

always @(*) begin
    case(sel)
        2'b00:  q = data1;
        2'b01:  q = data2;
    endcase
end
endmodule

        这段代码之所以会产生锁存器，是因为在 sel 为 2'b10、2'b11 时，case 语句中并没有给出 q 的赋值结果，进而会被默认为保持原先的值不变。

        同样地，消除此种锁存器的方法也是 2 种：1、将 case 选项列表补充完整（可以罗列所有的选项结果，也可以用 default 关键字来代替其他选项结果。）；2、或对信号赋初值。

// 枚举完整补充逻辑
always @(*) begin
    case(sel)
        2'b00:          q = data1;
        2'b01:          q = data2;
        2'b10, 2'b11:   q = 1'b0;
    endcase
end

// 使用default以补充逻辑
always @(*) begin
    case(sel)
        2'b00:    q = data1;
        2'b01:    q = data2;
        default:  q = 1'b0;
    endcase
end

// 使用默认赋初值
always @(*) begin
    q = 1'b0;
    case(sel)
        2'b00:  q = data1;
        2'b01:  q = data2;
    endcase
end

        更特别地，当 if 和 case 组合起来时，我们往往就容易出现逻辑遗漏。例如下面这段 Verilog 代码：

reg [3:0] value;
always @(*) begin
    case (state)
        2'b00: value = 1;
        2'b01: begin
            if (signal)
                value = 2;
        end
        2'b10: begin
            if (signal)
                value = 3;
        end
        default: value = 0;
    endcase
end

        这段代码中尽管有default语句，但依然会产生锁存器，因为case分支中的 if 逻辑不完整。

        一种比较好的策略是：在 always 语句块的一开始就进行默认赋值。这样可以避免潜在的逻辑不完整风险（减少你书写代码时容易写出不完整语句而导致的错误）。

reg [3:0] value;
always @(*) begin
    value = 0;        //赋初值
    case (state)
        2'b00: value = 1;
        2'b01: begin
            if (signal)
                value = 2;
        end
        2'b10: begin
            if (signal)
                value = 3;
        end
        default: value = 0;
    endcase
end

---

3 自赋值与判断

        在组合逻辑中，如果一个信号的赋值源头有其信号本身，或者判断条件中有其信号本身的逻辑，也会产生锁存器。因为此时的信号也需要具有存储功能，才能够获得先前时刻该信号的数值。此类问题在 if 语句、case 语句、问号表达式中都可能出现，例如：

1-自己作为判断条件
reg a, b;
always @(*) begin
    if (a & b)
        a = 1'b1;   // a 会生成锁存器
    else
        a = 1'b0;
end

2-自增？
reg a, en;
always @(*) begin
    if (en)
        a = a + 1;  // a 会生成锁存器
    else
        a = 1'b0;
end

3-条件表达式也要小心
wire d, sel;
assign d = (sel2 && d) ? 1'b0 : 1'b1;  // d 会生成锁存器

        避免此类锁存器的方法只有一种，就是在组合逻辑中避免这种写法。时刻提醒自己：信号不要给信号自己赋值；不要用赋值信号本身参与判断条件逻辑。

        例1代码中的 a = a & b 会导致组合反馈环路，这在硬件中不可实现。

另一种解法：

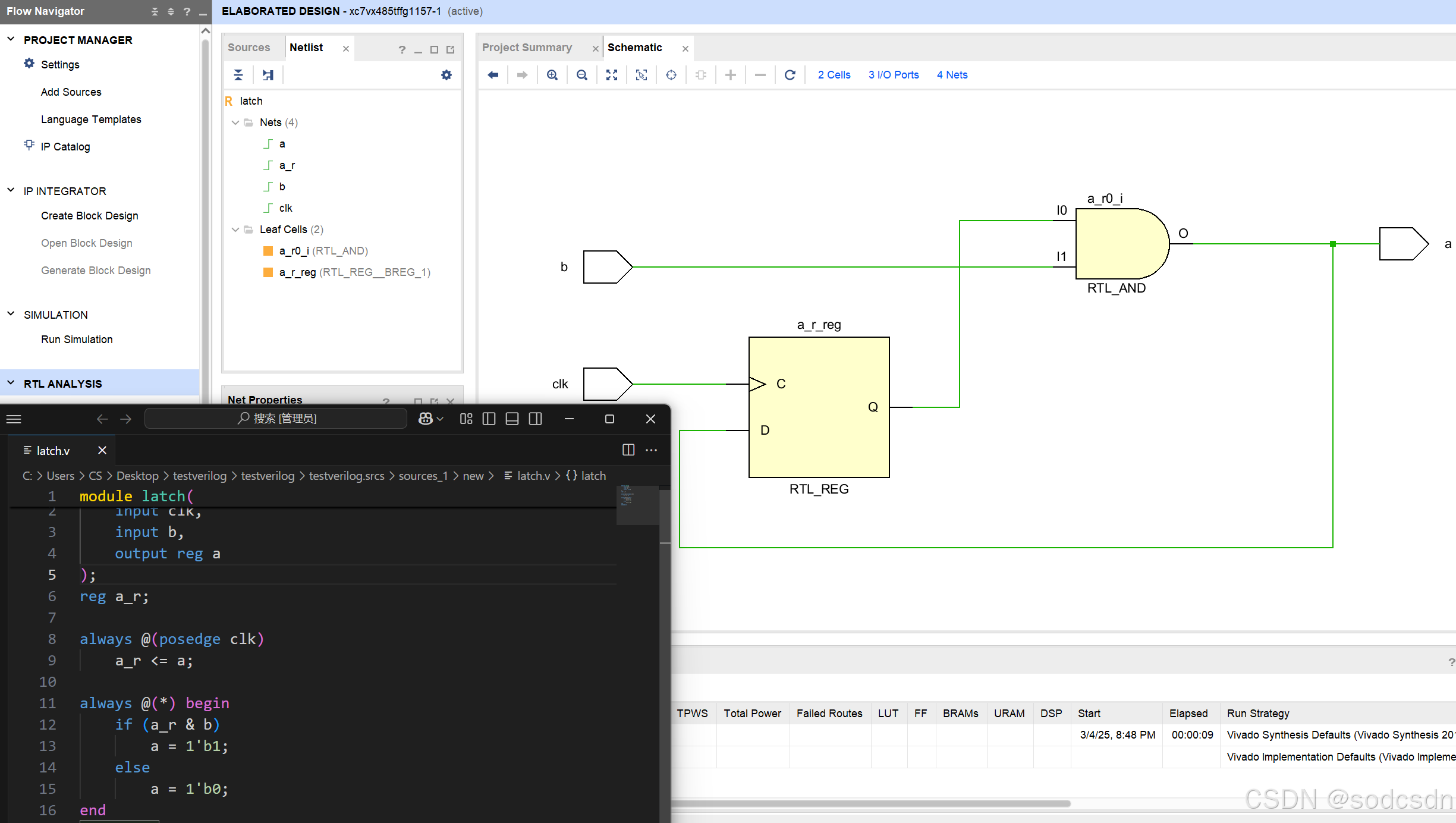

        如果不要求下一时刻信号立刻输出，我们可以将信号进行一个时钟周期的延时后再接入组合逻辑。例如上面的例1可以改写为：

reg a, b;
reg a_r;        //作为中间媒介

always @(posedge clk)        //综合为D触发器
    a_r <= a;   //存储a先前的值

always @(*) begin           //编译器优化直接综合为与门，并非选择器
    if (a_r & b)
        a = 1'b1;
    else
        a = 1'b0;
end

        这段代码不会生成锁存器，因为我们人为引入了 a_r 作为寄存变量，用于存储变量 a 先前的值。
