电离层对高分辨率星载SAR成像的影响1——电离层的相关定义

由于本文公式太多，不方便编译，故以截图的形式风向给大家，如需word版本，可通过以下链接获取：

电离层对高分辨率星载SAR成像的影响-教育文档类资源-优快云下载电离层对高分辨率星载SAR成像的影响更多下载资源、学习资料请访问优快云下载频道.https://download.youkuaiyun.com/download/smyounger/77387822电离层对高分辨率星载SAR成像的影响1——电离层的相关定义-教育文档类资源-优快云下载电离层对高分辨率星载SAR成像的影响1——电离层的相关定义更多下载资源、学习资料请访问优快云下载频道.https://download.youkuaiyun.com/download/smyounger/77382086本文中的绘图，均是作者在欧洲轨道测定中心（Center for Orbit Determination in Europe， CODE）官网上下载的数据，然后使用matlab绘制。如需要相关的代码，可以私信或留言。

电子总含量

        在SAR成像中，通常不考虑电磁波在电离层某一点上或某一局部范围内的情况，而是考虑整个电离层对电磁波相位、幅度、极化等性质的影响。为了分析电离层总体的性质，引入电子总含量（Total Electron Content， TEC）这一参数：



其中，Nes 表示沿电磁波传播路径的电子密度，单位是el/m3 ；path 表示电磁波在电离层中的传播路径。所以TEC表示在电离层中沿传播路径的单位底面积柱体内的电子数，所以又叫做积分电子含量，它的单位是TECU=1016el/m2 。电离层对星载SAR成像的影响与TEC直接相关。

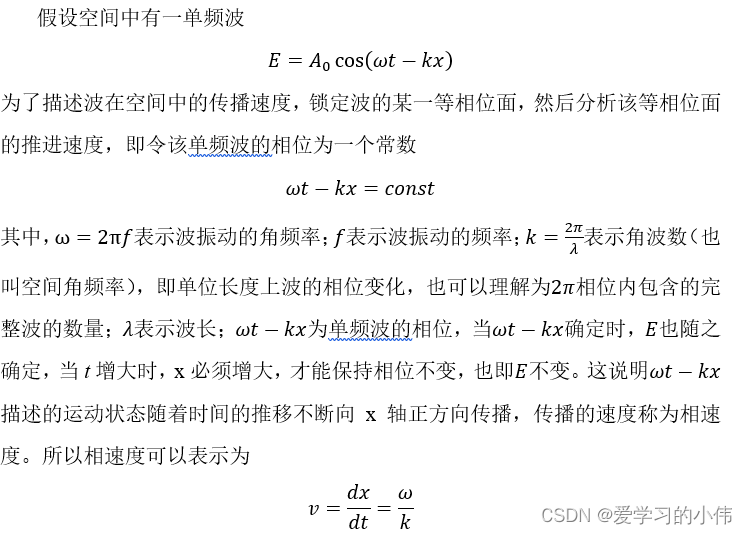

群速度、相速度

上面的表达式就是我们平时所说的电磁波在介质中传播的速度。根据普通物理学的知识，单频波的相速度又可以表示为

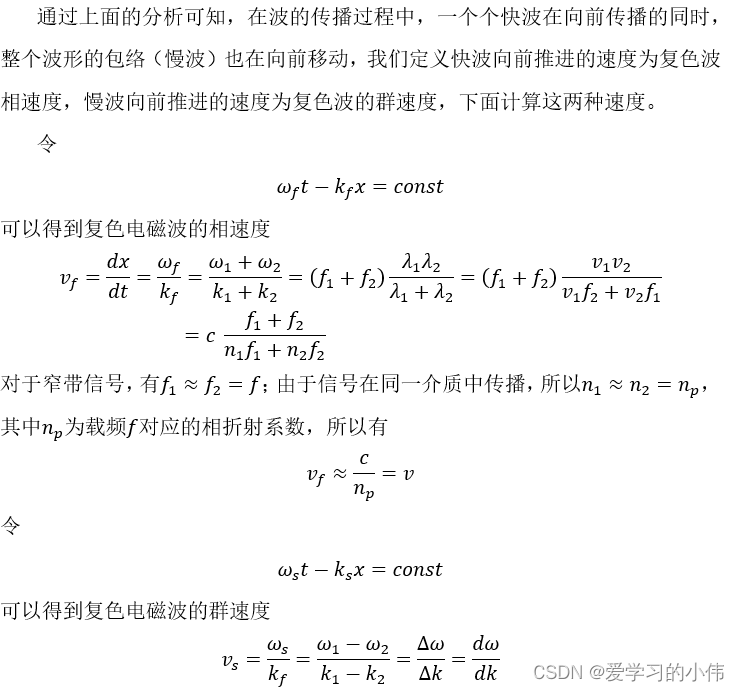

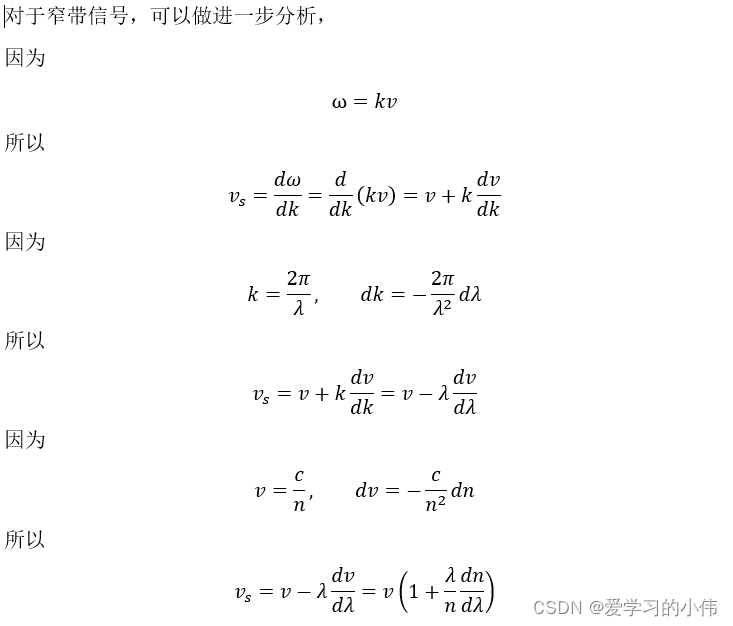

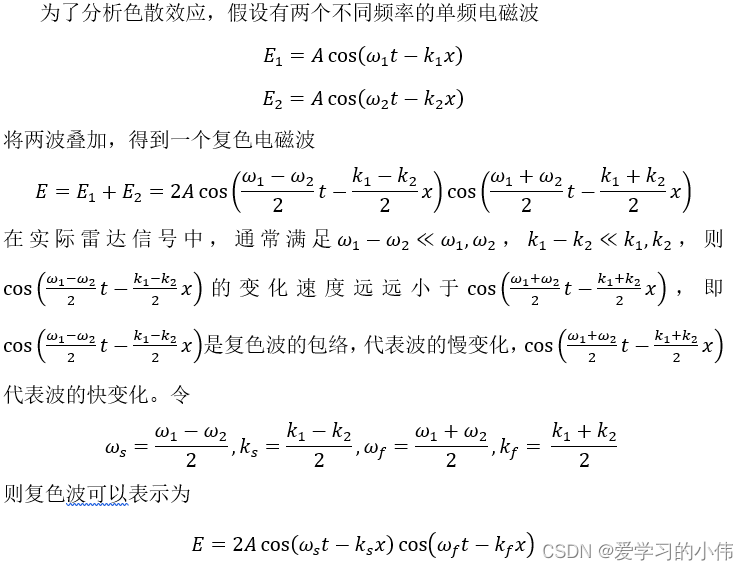

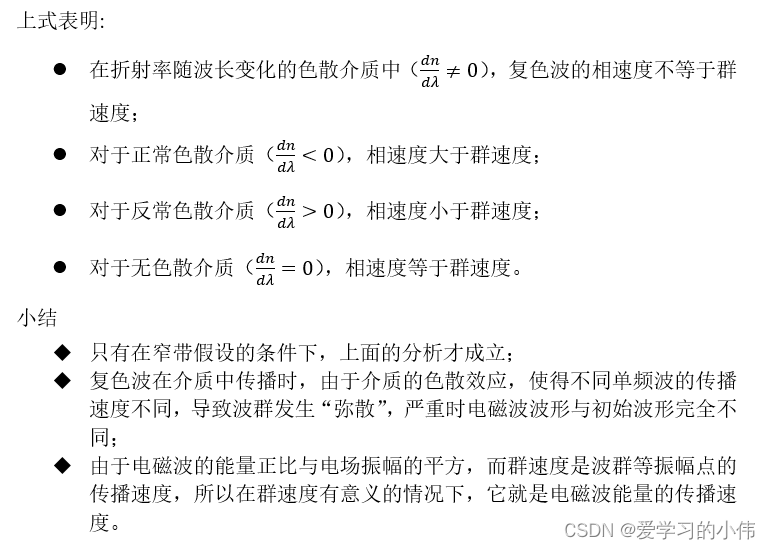

其中，c 表示光在真空中的传播速度，它是一个常数，约为3e8m/s；np 表示传播介质的相折射系数，该系数一方面与介质本身的电磁特性有关，另一方面还与电磁波的频率有关。由上式可以看出，不同频率的电磁波在非真空介质中传播时，有不同的相速度。在雷达系统中，天线发射和接收的信号通常是具有一定带宽的信号（如线性调频信号），那么不同频率的信号在大气中的传播速度不同，就会发生色散效应，如不考虑这一影响，可能会影响雷达性能。

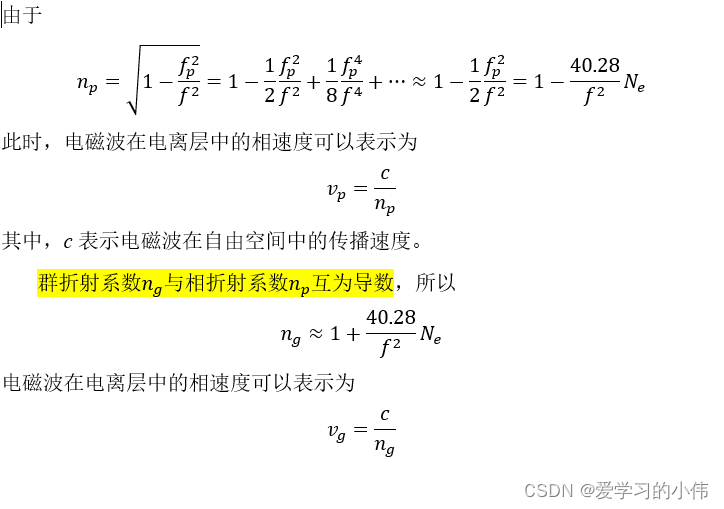

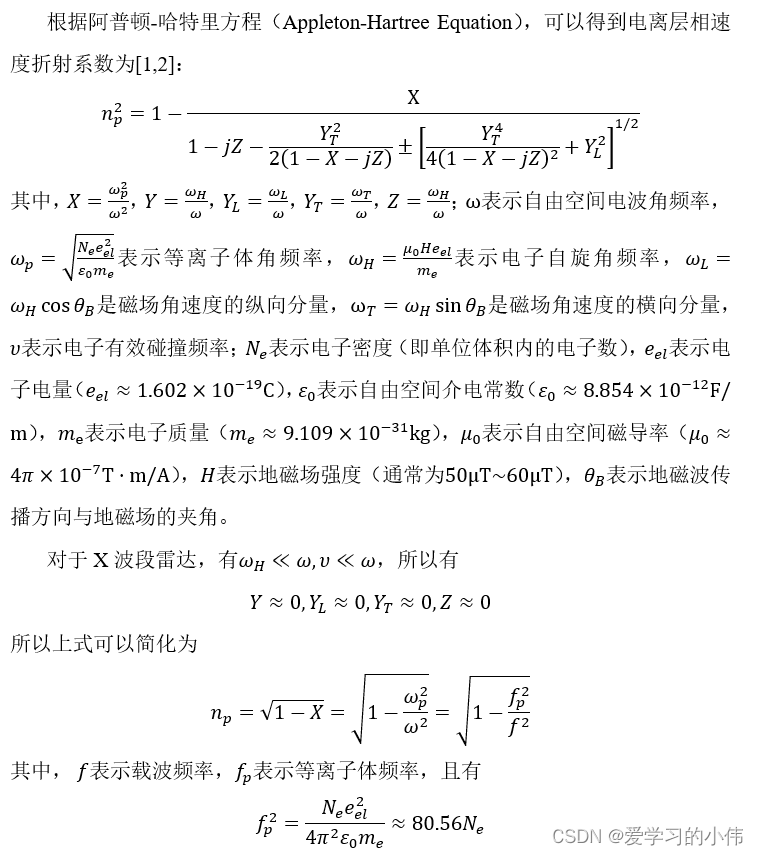

 电离层折射系数



 电磁波的群延迟

1.         Jehle, M. Estimation of path delays, tec and faraday rotation from sar data. 2009.

2.         Lawrence, R.S.; Little, C.G.; Chivers, H.J.A. A survey of ionospheric effects upon earth-space radio propagation. Proceedings of the IEEE 2005, 52, 4-27.
