PCIe Dma coherent

目录

1.PCIe Dma coherent前言

2.DMA与Cache 的一致性

2.1一致性问题

2.2Coherent DMA buffers 一致性

2.3DMA Streaming Mapping 流式DMA映射

2.4dma_alloc_coherent的例外

2.5SMMU | IOMMU

3.Linux 内核中 DMA 及 Cache 分析

3.1arm

3.2DMA ZONE

3.3DMA ZONE 的内存只能做 DMA 吗？

3.4dma_mask 与 coherent_dma_mask 的定义

3.5dma_alloc_coherent 分配的内存一定在 DMA ZONE 内吗？

3.6dma_alloc_coherent() 申请的内存是非 cache 的吗？

---

1.PCIe Dma coherent前言

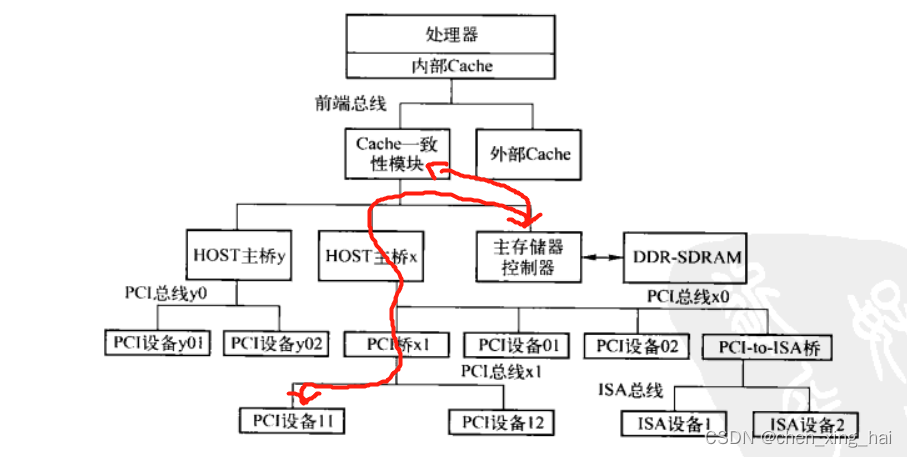

HOST主桥与主存存储器来同一级内部高速总线上，方便PCI设备通过HOST主桥访问主存储器，即进行DMA操作。

值得注意的是，PCI设备的DMA操作需要处理器系统的Cache进行一致性操作。当PCI设备通过HOST主桥访问主存储器时，Cache一致性模块将进行地址监听，并根据监听结果改变Cache状态。

Linux对cache一致性有两种管理方式：1. mem 硬件上uncache 2. 使用过程中，通过flush cache 保证data 一致性。

使用大块DMA一致性内存，此操作分配的内存大小有限制，如最小分配一个页：
dma_alloc_coherent dma_zalloc_coherent 分配dma使用的内存，并返回内存的物理地址及对应虚拟地址，与其他内存分配函数不同必须在中断使能的情况下使用
dma_free_coherent 释放dma_alloc_coherent分配的内存。

使用小块DMA一致性内存，先创建dma内存池，然后在内存池中分配小内存：
struct dma_pool* dma_pool_create(const char *name, struct device
