【FDC2214应用系列 4】寄存器配置与通信协议

3.1 I²C通信协议详解

3.1.1 接口特性

• 支持模式：标准模式（100kHz）、快速模式（400kHz）
• 从机地址：7位地址 0x2A（默认，可通过MCU管脚拉高改为0x2B）
• 数据格式：
  • 写操作：[地址] + [寄存器地址] + [数据MSB] + [数据LSB]
  • 读操作：先写寄存器地址，再读取数据（重复起始位）

1.
   时序图示例

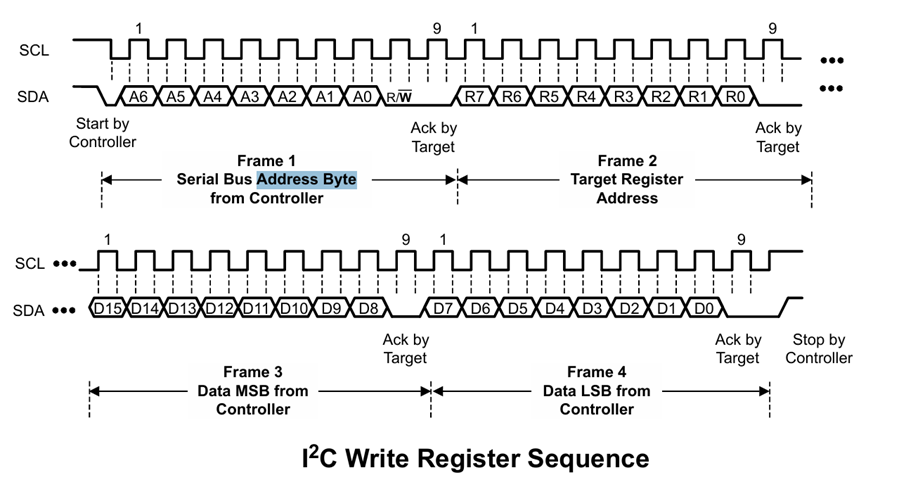

写入寄存器流程（以配置CH0_CONFIG为例）：

 START→0x54(写)→0x1C(寄存器地址)→0x10(数据MSB)→0x1F(数据LSB)→STOP

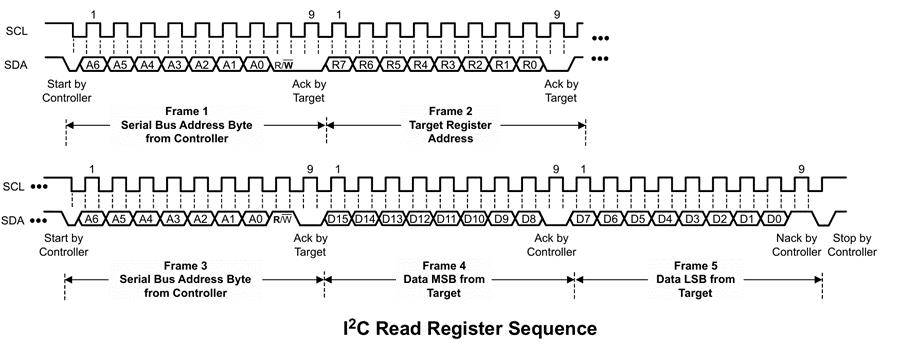

读取数据流程（从DATA0_MSB读取）：

 START→0x54(写)→0x00(寄存器地址)→START→0x55(读)→[数据MSB]→[数据LSB]→STOP

3.2 关键寄存器映射表

地址	寄存器名称	位宽	功能描述	复位值
0x00	DATA0_MSB	16	通道0数据高16位	0x0000
0x01	DATA0_LSB	16	通道0数据低12位（补零对齐）	0x0000
0x1C	CH0_CONFIG	16	通道0工作模式与激励配置	0x1C00
0x0A	DATA_RATE	16	数据输出速率控制	0x0000
0x14	ERROR_CONFIG	16	错误状态检测与中断使能	0x0000

3.3 寄存器配置实例

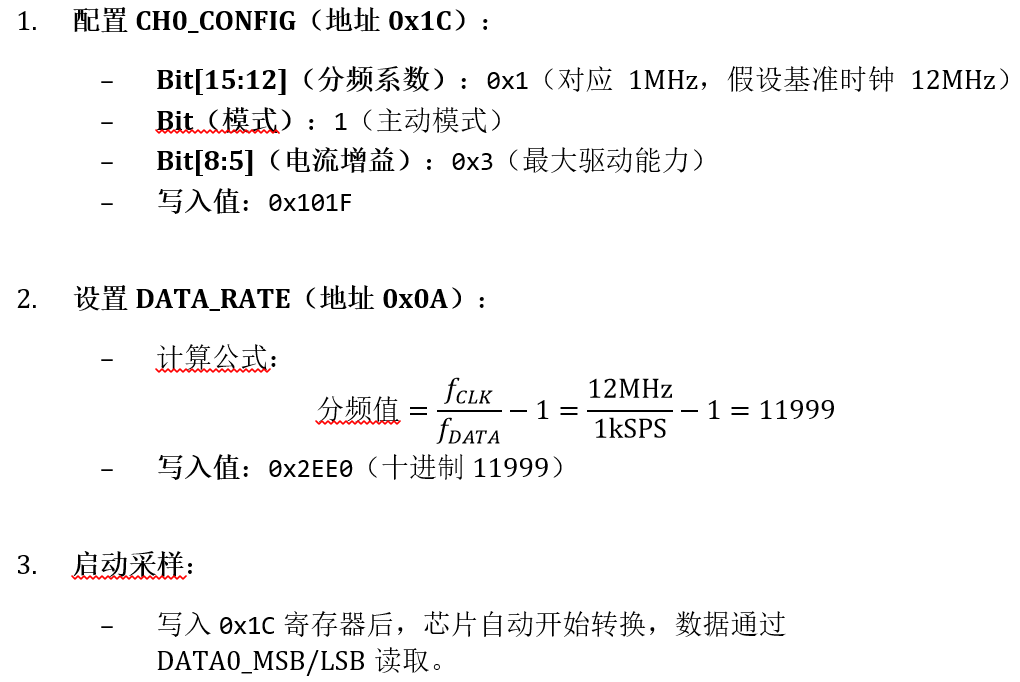

3.3.1 单通道连续采样配置

目标：启用CH0，设置激励频率（如1MHz），数据速率1kSPS。

3.4 低功耗模式配置

3.4.1 睡眠模式

• 配置步骤：
  1. 设置CHx_CONFIG的Bit=0（关闭通道）。
  2. 写入SLEEP寄存器（地址0x0B）的Bit=1。

• 唤醒方式：I²C写操作或硬件复位。

3.4.2 功耗对比

模式	电流消耗	唤醒时间
激活（1通道）	2.1 mA	-
睡眠	10 μA	2 ms

3.5 调试

3.5.1 调试流程

1. 检查I²C通信：
   • 用逻辑分析仪捕获SCL/SDA波形，确认地址和ACK响应。

1. 验证寄存器写入：
   • 回读寄存器值（如CH0_CONFIG），确认与写入一致。

2. 信号质量分析：
   • 测量LC振荡器波形
3. 说明文档百度网盘地址：001-模块说明书
   链接: https://pan.baidu.com/s/1yRxop3riYg7u2qzwYCgbVQ?pwd=zrff 提取码: zrff
