【FDC2214应用系列 3】评估模块硬件详解

2.5 DEMO上电测试

2.5.1 DEMO板上电

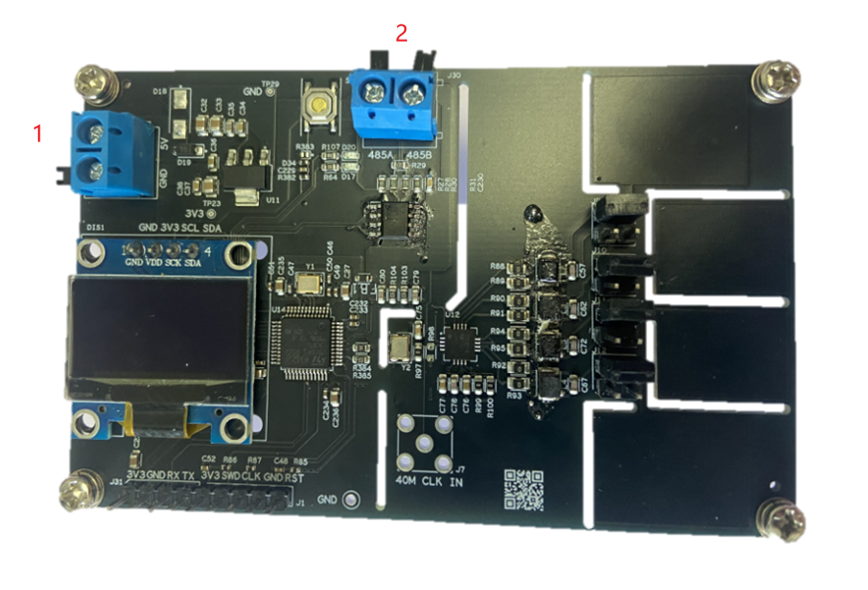

如下图所示，在1处输入5V电源。注意按板上标识的正负极进行接线，供电范围为4.5-5.5V。在2处接上RS485通信线。

接好后，按供电设备的电源开关进行上电，观察LED是否点亮并闪烁。如果闪烁表明上电成功。

2.5.2 获取数据

用串口调试助手并按如下方式设置串口参数。向DEMO板发送01 03 9C 41 00 10 3A 42，DEMO板向上位机开始回传数据，表示通信成功。回传数据解析详见通信协议说明数。

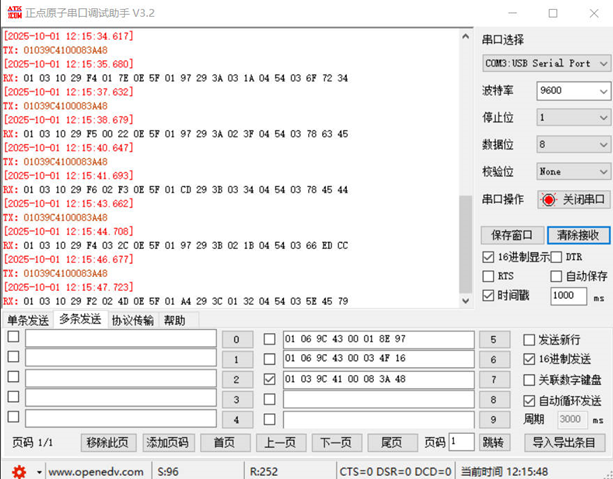

1）方法1  串口调试助手

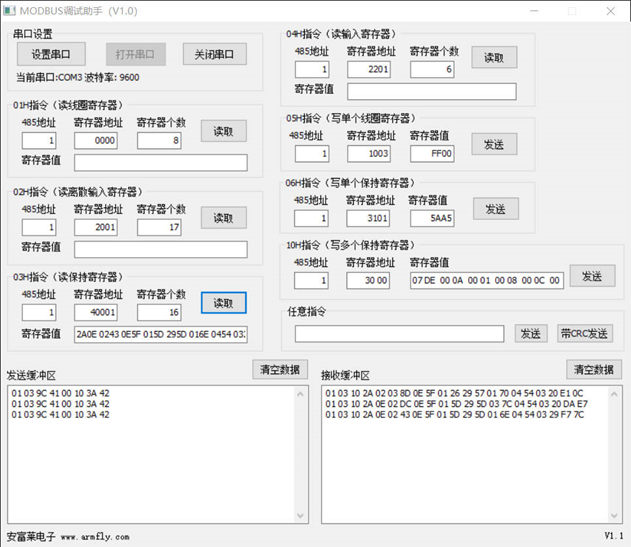

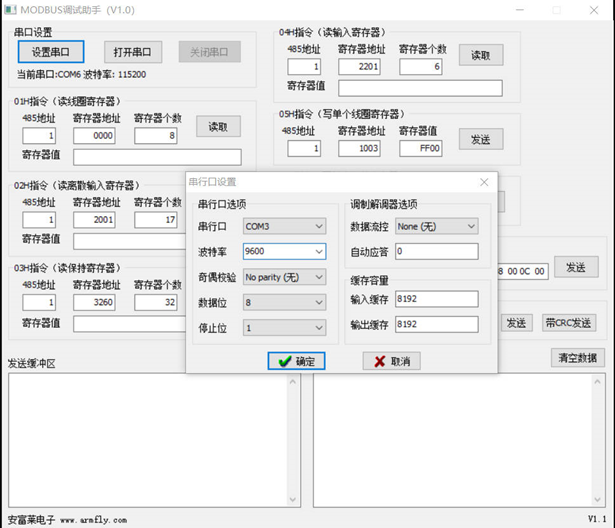

2）方法2 MOBUS调试助手

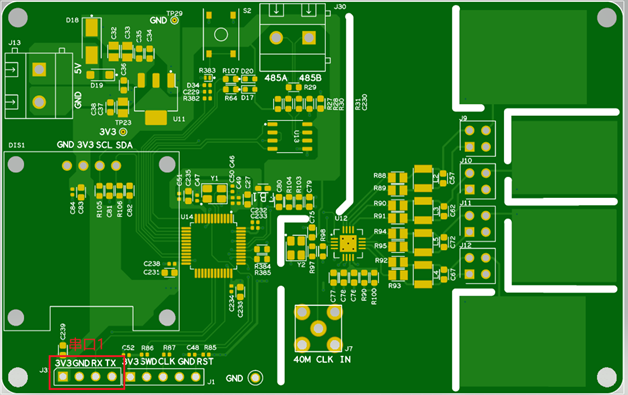

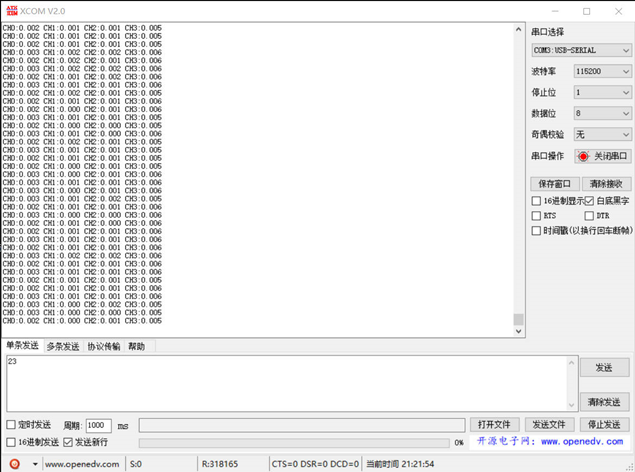

3）方法3 也可以连接串口1，通过串口打印数据

说明文档百度网盘地址：001-模块说明书
链接: https://pan.baidu.com/s/1yRxop3riYg7u2qzwYCgbVQ?pwd=zrff 提取码: zrff
