硬核解析FreeRTOS任务切换：从寄存器底层到PendSV机制，一文吃透核心原理

原创 已于 2025-07-02 16:57:45 修改 · 1k 阅读 · 14 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #开发语言 #c语言 #硬件架构

于 2025-07-01 23:27:53 首次发布

硬核解析FreeRTOS任务切换：从寄存器底层到PendSV机制，一文吃透核心原理

序言

你是否曾困惑于嵌入式系统中多任务是如何“无缝切换”的？当CPU在不同任务间快速跳转时，背后隐藏着怎样的底层逻辑？本文将以FreeRTOS为例，带您穿透代码表象，直击任务切换的核心本质——CPU寄存器与堆栈的精妙配合，以及PendSV异常如何确保切换过程安全无干扰。

亮点抢先看

  • 底层原理解构：用“保存现场→恢复现场”两步法，拆解任务切换的本质是“寄存器状态替换”，结合Cortex-M内核特性，揭秘硬件自动压栈与手动压栈的设计巧思。
  • 全流程实战分析：从触发切换请求到PendSV异常处理，通过6步完整流程，结合FreeRTOS汇编代码与TCB机制，还原任务A到任务B切换的每一个寄存器操作。
  • 关键机制深度解析：为什么PendSV能解决中断干扰问题？通过优先级配置与延迟执行特性，图解“低优先级异常”如何保证切换过程的原子性。
  • 代码级联动：结合vTaskDelay()、SysTick中断等触发场景，分析C语言与汇编代码的协同逻辑，包括portYIELD宏如何操作ICSR寄存器触发PendSV。

无论是嵌入式开发新手想理解多任务调度底层，还是进阶工程师深究FreeRTOS内核机制，本文都将通过“原理+代码+图解”的三维解析，帮您彻底掌握任务切换这一实时操作系统的核心能力。觉得干货满满的话，别忘了点赞收藏转发，让更多开发者一起突破技术瓶颈！

一、任务切换的核心原理

1. 本质定义：任务切换 = CPU 寄存器切换

一句话概括：任务切换的本质，是把 CPU 内部寄存器的值，从“当前任务的状态”换成“下一个任务的状态” 。
因为 CPU 执行任务时，指令、数据、运行状态都靠寄存器承载。切换任务，本质就是让 CPU “忘记” 上一个任务的寄存器状态，“记住” 下一个任务的寄存器状态。

2. 两步走流程（以任务 A → 任务 B 为例）

① 保存现场（任务 A 的寄存器 → 任务 A 堆栈）

  • 动作：暂停任务 A 执行，把任务 A 当前的 CPU 寄存器（比如 R0 - R15、PSP 等 ），保存到任务 A 自己的堆栈里。
  • 目的：记录任务 A “暂停时的状态”，保证下次切回来时，能从暂停的地方继续执行。

② 恢复现场（任务 B 堆栈 → CPU 寄存器）

  • 动作：从任务 B 的堆栈里，把之前保存的寄存器值（任务 B 上次暂停时的状态 ），恢复到 CPU 寄存器中。
  • 目的：让 CPU “认为自己一直在执行任务 B”，接着从任务 B 暂停的地方继续运行。

3. 任务切换的完整过程

以下从 硬件底层（以 Cortex - M 内核为例 ）、FreeRTOS 代码逻辑 两个维度，详细拆解 任务切换的完整过程，结合 “保存现场 → 恢复现场” 的本质，让你彻底理解每一步到底发生了什么：

(1) 核心前提：任务的 “独立运行环境” 靠堆栈和 TCB 维护

每个任务都有：

  • 独立堆栈（Stack ）：存 CPU 寄存器、局部变量等，任务切换时，现场（寄存器值 ）存在这里。
  • 任务控制块（TCB ）：记录任务状态（优先级、堆栈指针、任务函数等 ），调度器靠 TCB 找下一个要运行的任务。

(2) 任务切换的完整流程（分 6 步，结合硬件 + 软件逻辑 ）

以 任务 A → 任务 B 切换 为例，假设当前任务 A 正在运行，调度器决定切换到任务 B，完整过程如下：

步骤 1：触发任务切换请求

任务切换由 “调度器决策” 或 “任务主动请求” 触发，常见场景：

  • 场景 1：任务 A 调用 vTaskDelay()（主动阻塞 ），告诉调度器 “我要等一会儿，先切其他任务”。
  • 场景 2：SysTick 中断触发（时间片到了 ），调度器检查发现有更高优先级任务（或时间片轮换 ），决定切换。
  • 场景 3：任务 A 调用 taskYIELD()（主动让出 CPU ），请求立刻切换。

此时，调度器会标记 “需要切换任务”，并通过 触发 PendSV 异常（Cortex - M 内核 ），把 “切换动作” 延迟到 “安全时机”（所有中断处理完 ）执行。

步骤 2：进入 PendSV 异常（硬件接管，准备切换 ）

PendSV 是 Cortex - M 内核专门为 RTOS 设计的 “低优先级异常”，作用是 保证切换时不被其他中断干扰。

  • 当调度器决定切换任务，会通过写 NVIC 的 ICSR 寄存器，挂起 PendSV 异常（设置 PENDSVSET 位 ）。
  • 因为 PendSV 优先级最低，会等到所有高优先级中断（如 IRQ、SysTick ）处理完，才会进入 PendSV 异常处理函数。
步骤 3：保存任务 A 的现场（寄存器 → 任务 A 堆栈 ）

进入 PendSV 异常处理函数后，硬件自动做以下动作（Cortex - M 内核特性 ）：

  1. 自动压栈（部分寄存器 ）：
    CPU 会把当前任务 A 的 xPSR、PC、LR、R12、R0 - R3 寄存器，自动压入任务 A 的堆栈（硬件自动完成，不需要代码干预 ）。
    这一步对应 “保存现场” 的前半部分。

  2. 手动压栈（剩余寄存器 ）：
    剩下的寄存器（如 R4 - R11 ），需要在 PendSV 异常处理函数中，手动用汇编代码压栈。
    例如 FreeRTOS 的 xPortPendSVHandler 中，会有类似：

    STMDB   SP!, {R4 - R11}   ; 把 R4 - R11 压入当前任务堆栈

    这一步完成 “保存现场” 的全部操作——任务 A 的所有寄存器，都存在自己的堆栈里了。

步骤 4：更新当前任务指针（调度器选任务 B ）

保存完任务 A 的现场后，软件（调度器 ）会做：

  1. 找到下一个任务（任务 B ）：
    调度器遍历 “就绪任务列表”，选最高优先级的就绪任务（假设是任务 B ）。

  2. 更新 TCB 指针：
    把全局变量 pxCurrentTCB（指向当前运行任务的 TCB ），从任务 A 的 TCB 换成任务 B 的 TCB。

步骤 5：恢复任务 B 的现场（任务 B 堆栈 → CPU 寄存器 ）

  1. 手动出栈（剩余寄存器 ）：
    从任务 B 的堆栈中，手动恢复 R4 - R11 寄存器（和保存时对称 ）。
    例如：

    LDMIA   SP!, {R4 - R11}   ; 从任务 B 堆栈恢复 R4 - R11

  2. 自动出栈（部分寄存器 ）：
    硬件自动从任务 B 的堆栈中，恢复 xPSR、PC、LR、R12、R0 - R3 寄存器（和步骤 3 对称 ）。

    这一步完成 “恢复现场”——任务 B 的寄存器值，全部回到 CPU 中，CPU 认为 “自己一直在运行任务 B”。

步骤 6：退出 PendSV 异常，运行任务 B

恢复完任务 B 的现场后，PendSV 异常处理函数执行 BX LR（汇编指令 ），退出异常。
此时，CPU 回到 “线程模式”，开始从任务 B 上次暂停的地方（PC 寄存器记录的地址 ）继续执行——任务切换完成！

4. 关键细节：为什么要分 “自动压栈” 和 “手动压栈”？

Cortex - M 内核设计时，为了 “加速中断响应”，规定：

  • 异常进入时，硬件会自动压栈 xPSR、PC、LR、R12、R0 - R3（这些是调用函数时最常用的寄存器，优先保存 ）。
  • 剩下的寄存器（R4 - R11 ） 属于 “调用者保存寄存器”，需要软件手动压栈/出栈（否则会被破坏 ）。

因此，在 PendSV 异常处理中，必须用汇编代码手动处理 R4 - R11，保证任务现场完整。

5. 任务切换涉及的寄存器

下图来自《FreeRTOS任务调度器的启动流程和第一个任务被调用的全过程》如有疑惑，请参考这篇文章。
在这里插入图片描述

6. 总结

(1) 任务切换的本质是 “堆栈 + 寄存器的替换”

整个过程，本质就是：

  1. 把任务 A 的寄存器（现场 ）完整保存到它的堆栈；
  2. 把任务 B 的寄存器（现场 ）从它的堆栈恢复到 CPU；
  3. 通过更新 pxCurrentTCB，让调度器 “认为” 任务 B 是当前运行任务。

而 PendSV 异常的作用，是 保证切换过程不被其他中断干扰，让 “保存/恢复现场” 操作安全、完整地执行。

理解这 6 步，你就彻底掌握了 FreeRTOS 任务切换的底层逻辑——不管是 Cortex - M 内核，还是其他架构，本质都是围绕 “保存/恢复 CPU 寄存器” 实现的！

(2) 涉及的其他知识点

  • 堆栈的作用：每个任务都有独立堆栈，用来存自己的寄存器现场。FreeRTOS 中，任务控制块（TCB ）会记录堆栈指针（PSP ）。
  • 触发时机：任务切换由调度器触发，常见场景：任务阻塞（vTaskDelay ）、任务主动让出 CPU（taskYIELD ）、SysTick 中断（时间片到了 ）等。
  • 硬件依赖：在 Cortex - M 内核中，PendSV 异常专门用来实现上下文切换，保证切换时不被中断干扰（。

二、PendSV和任务切换

  • FreeRTOS实现多任务，本质是“上下文切换”——保存当前任务寄存器、加载下一个任务寄存器。为避免切换时被其他中断打断（导致寄存器混乱），让PendSV在“所有高优先级中断都处理完”后执行，是安全切换的核心设计。
  • FreeRTOS中，任务切换往往通过触发PendSV实现，利用的就是它“可延迟执行、优先级最低”的特点，确保切换过程不受干扰。

1. PendSV 基础定义

除了SVC异常（参见文章《FreeRTOS任务调度器的启动流程和第一个任务被调用的全过程》），PendSV（挂起的服务调用）是另一种对支持操作系统（OS）操作至关重要的异常类型 。它是编号为14的异常，且优先级可配置 。通过向中断控制和状态寄存器（ICSR）写入操作设置其挂起状态，即可触发PendSV异常。
如下图，将Bit28置位（即PENDSVSET=1），即可触发PendSV异常。将Bit27置位，即可清除PendSV中断标志位。
在这里插入图片描述
与SVC（系统服务调用）异常不同，它不要求“精准触发” 。因此，可在高优先级异常处理程序中设置它的挂起状态，待高优先级处理程序执行完毕后，再执行PendSV异常处理。

关键知识：

  • 在ARM Cortex - M内核中，异常有编号与优先级，PendSV编号固定为14，常被FreeRTOS用于实现任务上下文切换 。
  • “不精准”意味着它的触发时机更灵活，可被高优先级中断“打断”，等高优先级中断处理完，再执行自身逻辑，这对上下文切换非常关键——保证“切换动作”在无更高优先级任务干扰时执行。

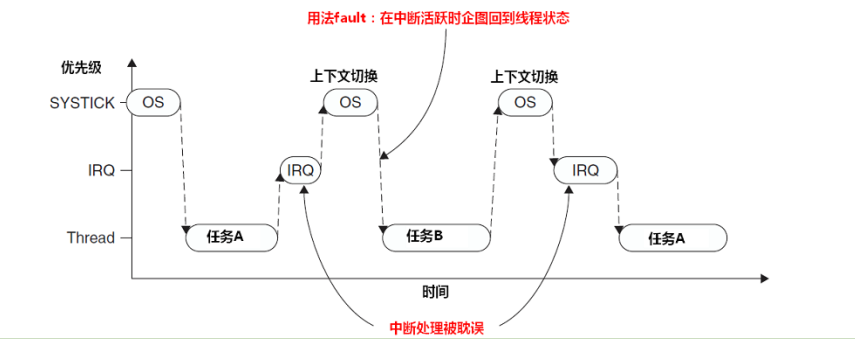

2. PendSV 在上下文切换中的核心价值

利用这一特性，只要将PendSV的异常优先级设为最低，就能安排它的处理程序在所有其他中断处理任务完成后执行 。这对“上下文切换”操作极为有用，而上下文切换是各类操作系统设计中的关键操作。

3. PendSV中断触发逻辑

请回头看一下一、任务切换的核心原理-> 3. 任务切换的完整过程->步骤 1：触发任务切换请求，可以看到PendSV中断触发的原因。
其实，上面的的场景1和场景3本质是一样的，都是调用portYIELD()宏函数。

4. PendSV中断触发代码逻辑分析

(1) vTaskDelay()函数触发PendSV

在这里插入图片描述
在这里插入图片描述
这里拿出宏portYIELD_WITHIN_API的定义来拆解。

#define portYIELD_WITHIN_API portYIELD

下面是重点！portYIELD()宏函数的内容如下：

#define portYIELD()																\
{																				\
	/* Set a PendSV to request a context switch. */								\
	portNVIC_INT_CTRL_REG = portNVIC_PENDSVSET_BIT;								\
																				\
	/* Barriers are normally not required but do ensure the code is completely	\
	within the specified behaviour for the architecture. */						\
	__dsb( portSY_FULL_READ_WRITE );											\
	__isb( portSY_FULL_READ_WRITE );											\
}

首先，portNVIC_INT_CTRL_REG 和portNVIC_PENDSVSET_BIT代表的含义如下：

#define portNVIC_INT_CTRL_REG		( * ( ( volatile uint32_t * ) 0xe000ed04 ) )
#define portNVIC_PENDSVSET_BIT		( 1UL << 28UL )

现在我们回顾上面 二、PendCV和任务切换->1. PendSV 基础定义章节里面讲过的PendSV中断触发的时候操作的寄存器。对比一下，你就瞬间明白了，0xe000ed04 这个地址，就是SCB->ICSR寄存器的地址，而( 1UL << 28UL )正是操作的PENDSVSET位。写1进去，就触发PendSV异常！
在这里插入图片描述

(2) SysTick中断触发进一步触发PendSV

在这里插入图片描述
在这里插入图片描述

上图有函数xTaskIncrementTick()，下面进行简单介绍：

  • xTaskIncrementTick()核心功能
    • 更新系统时钟：递增 xTickCount，处理溢出情况。
    • 唤醒超时任务：检查是否有任务的阻塞时间到期，将其从阻塞列表移至就绪列表。
    • 触发上下文切换：如果唤醒的任务优先级更高，或时间片轮转条件满足，则标记需要切换任务。
  • 上下文切换的触发条件（函数xTaskIncrementTick()最终返回 xSwitchRequired，其值为 pdTRUE 的条件）
    • 高优先级任务唤醒：被唤醒的任务优先级 ≥ 当前任务。
    • 时间片轮转：当前优先级有多个任务，且配置允许时间片轮转。
    • 手动标记：xYieldPending 被置位（通常由 taskYIELD() 触发）。

由于上面代码xTaskIncrementTick()返回值不等于pdFALSE则会触发PendSV中断，所以由以上三种原因实现任务切换。
而里面操作逻辑：portNVIC_INT_CTRL_REG = portNVIC_PENDSVSET_BIT;跟上面的一样，就不再说了。

三、PendCV中断处理函数

在FreeRTOSConfig.h文件中有如下定义：

#define xPortPendSVHandler PendSV_Handler

在port.c文件中有函数定义：

__asm void xPortPendSVHandler( void )
{
	extern uxCriticalNesting;
	extern pxCurrentTCB;
	extern vTaskSwitchContext;

	PRESERVE8

	mrs r0, psp
	isb
	/* Get the location of the current TCB. */
	ldr	r3, =pxCurrentTCB
	ldr	r2, [r3]

	/* Is the task using the FPU context?  If so, push high vfp registers. */
	tst r14, #0x10
	it eq
	vstmdbeq r0!, {s16-s31}

	/* Save the core registers. */
	stmdb r0!, {r4-r11, r14}

	/* Save the new top of stack into the first member of the TCB. */
	str r0, [r2]

	stmdb sp!, {r3}
	mov r0, #configMAX_SYSCALL_INTERRUPT_PRIORITY
	msr basepri, r0
	dsb
	isb
	bl vTaskSwitchContext
	mov r0, #0
	msr basepri, r0
	ldmia sp!, {r3}

	/* The first item in pxCurrentTCB is the task top of stack. */
	ldr r1, [r3]
	ldr r0, [r1]

	/* Pop the core registers. */
	ldmia r0!, {r4-r11, r14}

	/* Is the task using the FPU context?  If so, pop the high vfp registers
	too. */
	tst r14, #0x10
	it eq
	vldmiaeq r0!, {s16-s31}

	msr psp, r0
	isb
	#ifdef WORKAROUND_PMU_CM001 /* XMC4000 specific errata */
		#if WORKAROUND_PMU_CM001 == 1
			push { r14 }
			pop { pc }
			nop
		#endif
	#endif

	bx r14
}

下面进行讲解代码：
在这里插入图片描述
图片上解释了前几句的代码，但还需要进一步补充。
上图中一处错误：

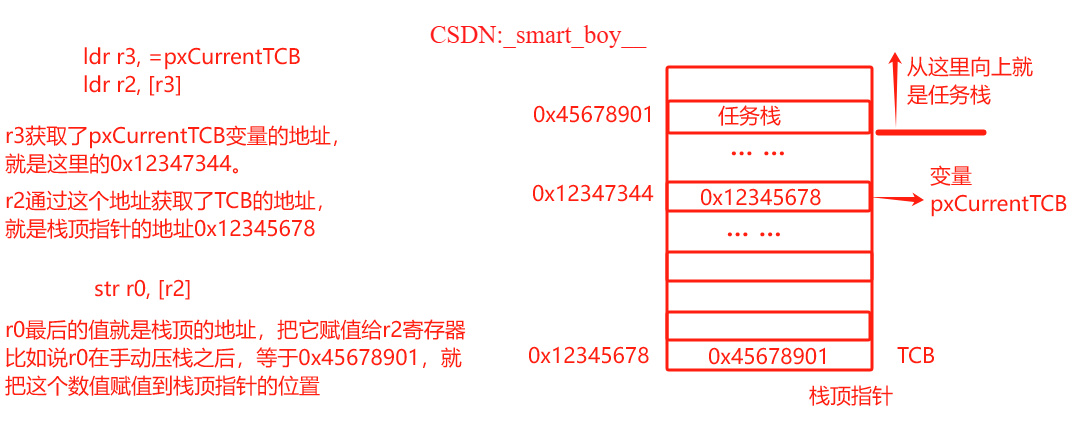

修改：图中对于r2和r3寄存器的内容写的不对，这里特别容易搞混，所以要特别细心地分析。我也是耗费了点脑细胞，好不容易理清楚了。整理了下面的图片。

注：下图包含了我的思路和心血，如果您要用在别处，希望一定一定要注明出处，谢谢！保护版权，互相尊重！
在这里插入图片描述
在校对过程中，发现上图还是存在一丢丢问题，为了不误导大家，在此解释一下：str r0, [r2]这一句代码是在讲把r0的内容写进r2寄存器所代表的内存地址中。有点拗口，r2里面存放着栈顶指针的地址，而加上方括号“[]”，就是在相当于对指针进行取指针“*”操作。不过图片上内存的示意图没问题。
这幅图片看明白了，下面的内容就容易理解了。

1. 进入PendSV中断处理函数之后PSP指向哪里？

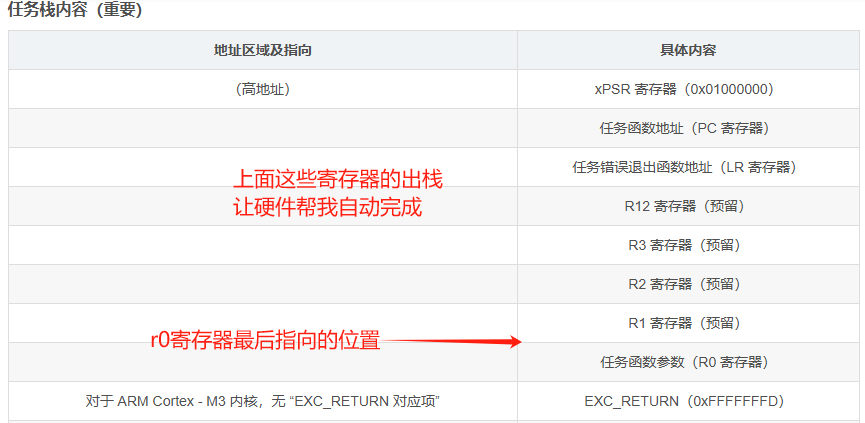

mrs r0, psp：在进入中断后，硬件会自动保存一部分寄存器到任务栈。具体操作是PSP堆栈寄存器会将下图中的寄存器压栈到当前的任务栈中。之后指向了下图中R0的位置。下图截取自《FreeRTOS任务调度器的启动流程和第一个任务被调用的全过程》。
在这里插入图片描述

2. r2寄存器获取的是什么内容？

	ldr	r3, =pxCurrentTCB
	ldr	r2, [r3]

上面两行代码r2寄存器获取了当前任务的TCB的地址，也是首成员栈顶指针的地址。下面回顾一下TCB结构体的内容。如果对TCB存疑，请参见文章《FreeRTOS硬核解析：从任务调度到TCB核心机制，这篇文章让你避开90%的开发陷阱！》。

typedef struct tskTaskControlBlock {
    volatile StackType_t *pxTopOfStack;  // 栈顶指针，指向当前栈顶位置
    ListItem_t xStateListItem;           // 状态列表项，用于就绪/阻塞队列
    ListItem_t xEventListItem;           // 事件列表项，用于等待特定事件
    UBaseType_t uxPriority;              // 任务优先级
    StackType_t *pxStack;                // 栈底指针，指向任务栈的起始地址
    char pcTaskName[ configMAX_TASK_NAME_LEN ]; // 任务名称
    // ... 其他成员（如事件标志、栈溢出检测等）
} tskTCB;

3. 为什么r2寄存器要获取这个地址？

从图上看，从PSP当前指向的位置，向下压栈，一直到r4寄存器的位置。这部分的空间是需要我们手动压栈寄存器的位置。而当我们要出栈的时候，就可以从这个栈顶指针的位置开始，一步步向上出栈，手动恢复寄存器的值。这些手动保存和手动恢复的寄存器是相同的。而上面自动压栈的寄存器，也会在出栈的时候自动恢复现场。

当压栈完成的时候，r0寄存器会指向下图中的位置，这个时候，我们会将这个地址赋值给栈顶指针，将来可以从这个地址开始向上出栈。
在这里插入图片描述

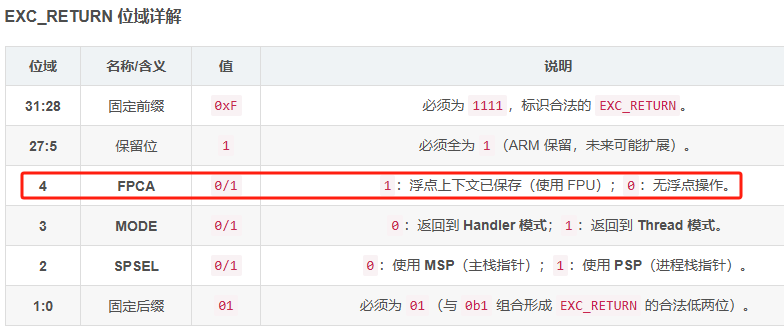

4. 对r14寄存器的判断

	tst r14, #0x10
	it eq
	vstmdbeq r0!, {s16-s31}

第一句，判断r14寄存器的bit4是不是1？如果是1，那么就不使用浮点运算单元FPU。如果是0，那就是使用FPU，就要压栈寄存器s16-s31。因为FPU有32个寄存器，包括s0-s31，其中s0-s15是自动保存和恢复的，s16-s31是需要手动保存和恢复的。
当前我们是不使用FPU的，所以不需要压栈这些寄存器。
在这里插入图片描述

5. 手动压栈r14，r4-r11

	/* Save the core registers. */
	stmdb r0!, {r4-r11, r14}

压栈过程中，每压栈一个寄存器，r0寄存器减4，一直到下一次出栈的首地址。

6. r0寄存器内容写入r2寄存器对应的内存里面

r2寄存器存放着当前任务的TCB的地址，也是首成员栈顶指针的地址，通过这个地址可以找到栈顶指针，也就可以写内容到栈顶指针当中。写什么内容呢？就写r0寄存器的值。

	/* Save the new top of stack into the first member of the TCB. */
	str r0, [r2]

而r2里面存放的是栈顶指针的值。请回头看下在1. 进入PendSV中断处理函数之后PSP指向哪里？标题上面，我绘制的图片，一看就懂了。

7. 压栈r3寄存器

此处采用的是MSP堆栈指针，将r3寄存器压栈，等会儿还要弹出。这里存放着的是变量pxCurrentTCB的地址。

stmdb sp!, {r3}

8. 关闭中断

此处关闭的是优先级数值在5-15的中断。

	mov r0, #configMAX_SYSCALL_INTERRUPT_PRIORITY
	msr basepri, r0

上面汇编涉及的宏：

#define configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY	5
#define configMAX_SYSCALL_INTERRUPT_PRIORITY 	( configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY << (8 - configPRIO_BITS) )

#define configPRIO_BITS       		4        /* 15 priority levels */

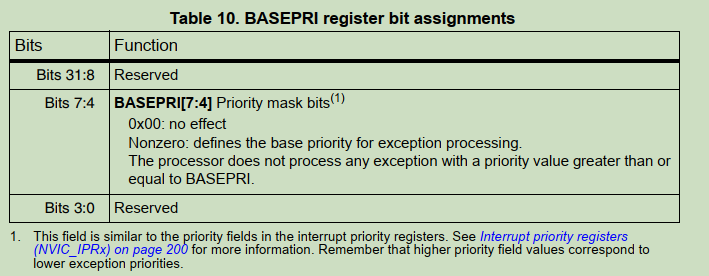

将宏configMAX_SYSCALL_INTERRUPT_PRIORITY代表的值是多少？(5<<4)得到的结果是：二进制数0101 0000b。最终将这个值写进了basepri寄存器。至于为啥左移4位？请看下图。

在这里插入图片描述

9. isb和dsb指令详解

	dsb
	isb

在ARM Cortex-M处理器架构中，ISB（Instruction Synchronization Barrier）和DSB（Data Synchronization Barrier）是两条关键的内存屏障指令，用于确保指令和数据操作的顺序性与可见性。它们在FreeRTOS等实时操作系统中尤为重要，特别是在任务切换、中断处理和临界区保护中。

1. 详细功能解析

（1）isb指令
  • 作用
    • 刷新处理器的指令流水线，确保后续指令从缓存或内存中重新获取。
    • 用于保证指令执行顺序的可见性，例如在修改异常向量表、配置MMU后。
  • 典型场景
    • 在动态修改中断向量表后，使用ISB确保新向量表被正确加载
    • 在启用 / 禁用 MMU 或缓存后，强制刷新指令流。
（2）dsb指令
  • 作用：
    • 确保屏障前的所有数据访问（加载/存储）操作完成后，才执行屏障后的指令。
    • 防止内存操作的乱序执行，保证数据一致性。
  • 典型场景：
    • 在访问共享资源（如外设寄存器）前后。
    • 在临界区操作（如任务切换）中保护内存访问顺序。

2. 在FreeRTOS中的应用

在FreeRTOS的上下文切换和中断处理中，isb和dsb常用于：

（1）任务切换同步
; FreeRTOS任务切换中的伪代码
PendSV_Handler:
    ; 保存当前任务上下文
    PUSH {r4-r11}
    ; 更新任务控制块指针
    STR r0, [CurrentTCB]

    ; 数据同步屏障：确保上下文保存完成
    DSB
    ISB

    ; 恢复下一个任务的上下文
    LDR r0, [NextTCB]
    POP {r4-r11}
    BX LR                ; 异常返回，跳转到新任务
（2）临界区保护
; FreeRTOS任务切换中的伪代码
; 进入临界区（禁用中断）;
CPSID I                  ; 禁用中断
DSB                      ; 确保中断禁用完成
ISB

; 临界区代码...

; 退出临界区（启用中断）
CPSIE I                  ; 启用中断
DSB                      ; 确保中断启用完成
ISB

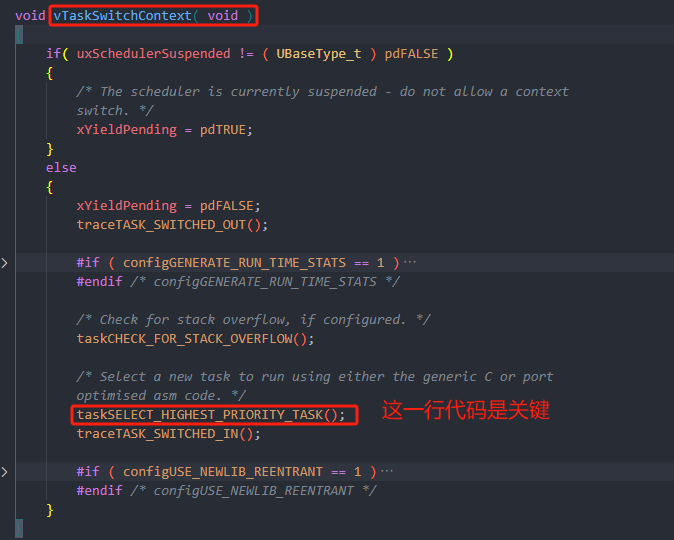

10. 找到优先级最高的任务

执行下面的汇编代码，实则跳转到函数中执行。

	bl vTaskSwitchContext

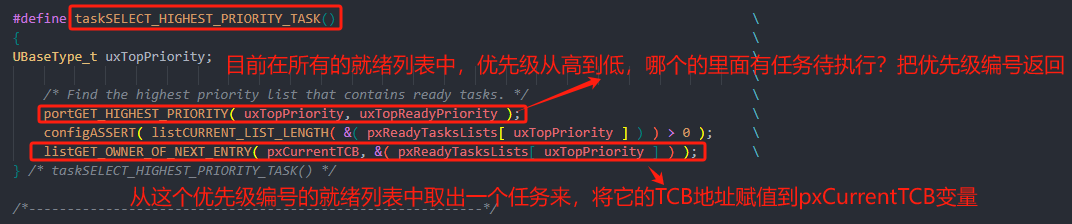

在这里插入图片描述
在这里插入图片描述
下面就这两个宏展开叙述。

(1) portGET_HIGHEST_PRIORITY

#define portGET_HIGHEST_PRIORITY( uxTopPriority, uxReadyPriorities ) uxTopPriority = ( 31UL - ( uint32_t ) __clz( ( uxReadyPriorities ) ) )

这个宏得到的值是uxTopPriority ，含义是从高到低，不为空的就绪列表的编号。
__clz是前导置零指令，也即是说，uxReadyPriorities变量，转化成二进制数之后，从高到低，最前面有几个0。
变量uxReadyPriorities是传递进来的，它的本质是uxTopReadyPriority：

PRIVILEGED_DATA static volatile UBaseType_t uxTopReadyPriority 		= tskIDLE_PRIORITY;

typedef unsigned long UBaseType_t;

#define tskIDLE_PRIORITY			( ( UBaseType_t ) 0U )

于是得出结论，这个变量是无符号长整型，长度是32位，初始值是0，用来表征各个就绪列表里面是否有任务的。

a. 关键点

就绪列表一共有32个，从0-31，优先级是31最高，0最低。但每一个列表里面是否有任务，怎么知道呢？采用变量uxTopReadyPriority的每一个位来表征！它不也是32个位吗？从高到低，最高位bit31代表优先级为31的就绪列表里面有没有任务。如果有任务，这一位等于1，否则等于0。

b. 举例说明

如果uxTopReadyPriority等于0010 0000 0001 0000 0000 0000 0000 0001b那么我们可以使用__clz指令得到2，也就是说，最高位有2个0。最后计算：31-2 = 29，于是我们知道优先级为29的就绪列表里面有任务等待执行。

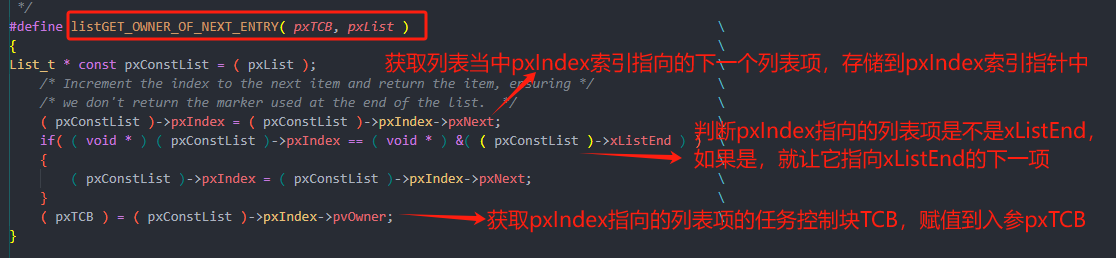

(2) listGET_OWNER_OF_NEXT_ENTRY

a. 含义

接续上面的举例，已经知道了：优先级为29的就绪列表里面有任务等待执行。那么这一步就是从这个优先级的就绪列表中取出待执行的任务的TCB地址。

listGET_OWNER_OF_NEXT_ENTRY( pxCurrentTCB, &( pxReadyTasksLists[ uxTopPriority ] ) );

所有的就绪列表构成一个长度是32的数组pxReadyTasksLists，所以可以根据数组下标获取数组的元素。而数组的下标就是我们上一步获取的优先级编号，本例中是29。

b. 具体实现流程

在这里插入图片描述通过上面的操作，就可以将当前优先级最高，且不为空的就绪列表当中取出一个任务，将此任务的TCB地址赋值到pxCurrentTCB变量。（这部分的知识涉及了列表和列表项的内容，欢迎大家阅读《FreeRTOS列表和列表项》一文回顾知识点）
注意：这里拿到的是地址！

11. 开中断

	mov r0, #0
	msr basepri, r0

12. 恢复r3寄存器

ldmia sp!, {r3}

注意，这里使用的是sp，默认使用的是MSP。还记得r3寄存器存放的是什么吗？回去看看！

13. 获取新任务的栈顶指针

	/* The first item in pxCurrentTCB is the task top of stack. */
	ldr r1, [r3]
	ldr r0, [r1]

由于r3寄存器存放着的是变量的地址，所以r1得到的是变量的值，也就是新任务的TCB地址。紧接着，r0寄存器获取的是TCB结构体当中首元素的值，就是新任务的栈顶指针的值。它指向了新任务的任务栈，下一步我们从其中恢复寄存器。

14. 恢复现场

	/* Pop the core registers. */
	ldmia r0!, {r4-r11, r14}

每恢复一个寄存器，r0都加4，最后就到了下面图示的位置。
在这里插入图片描述

15. 判断新任务有没有使用FPU

	/* Is the task using the FPU context?  If so, pop the high vfp registers
	too. */
	tst r14, #0x10
	it eq
	vldmiaeq r0!, {s16-s31}

如果使用了FPU，r14寄存器的bit4会等于1。
在这里插入图片描述
如果使用了FPU，需要我们手动恢复FPU的寄存器s16-s31，因为s0-s15是硬件自动恢复的！这里我们没有使用。

16. 将r0寄存器的内容存放到psp寄存器方便硬件从这里开始恢复剩余的寄存器

	msr psp, r0

17. bx r14——跳转到新任务的任务函数中执行

	bx r14

下面对bx r14指令进行讲解。此指令用于任务上下文切换时跳转到任务的执行函数，这涉及ARM Cortex-M处理器的异常返回机制和FreeRTOS的任务调度原理。

1. bx r14的作用

bx r14是ARM汇编中的分支跳转指令，其中：

  • bx：Branch and Exchange，跳转并切换指令集（ARM/Thumb）。
  • r14：即LR（Link Register），存储返回地址或异常返回信息。

在FreeRTOS的上下文切换中，bx r14的核心作用是触发异常返回，使处理器从PendSV或SVC异常处理中返回到任务代码执行。

2. 异常返回机制

在ARM Cortex-M处理器中，异常返回时：

  • LR的值决定返回行为：LR的最低4位（EXC_RETURN值）编码了返回模式、栈指针选择等信息。
  • 自动恢复寄存器：异常返回时，处理器会自动从栈中恢复xPSR、PC、LR、R12及R3-R0，然后跳转到PC指向的地址执行。
  • 当执行bx r14时：
    • 处理器读取LR中的EXC_RETURN值，识别为异常返回。
    • 从任务栈中自动恢复xPSR、PC、LR、R12、R3-R0。
    • 处理器从任务栈中恢复PC值（即任务函数地址），跳转到恢复的PC值（即任务函数的入口地址）执行。

因此，bx r14并非直接跳转到任务函数，而是通过异常返回机制，让处理器自动恢复并执行任务函数。

四、补充本文涉及的其余知识点

1. xTaskIncrementTick()函数简介

xTaskIncrementTick() 是 FreeRTOS 操作系统中最核心的函数之一，它由系统滴答定时器（SysTick）中断周期性调用（通常为 1ms 一次），主要负责推进系统时间、管理任务超时和触发任务调度。以下是其核心功能的通俗解释：

1. 核心作用：驱动系统时钟与任务调度

这个函数就像 FreeRTOS 的“心脏”，每产生一次滴答中断（例如 1ms），它就会被调用一次，主要做两件事：

  • 更新系统时间：累加系统滴答计数器（xTickCount），记录系统运行的总时间。
  • 检查任务状态：查看是否有任务的等待时间到期（例如 vTaskDelay() 超时），如果到期则将其唤醒。

2. 具体功能拆解

（1）更新系统时间
xTickCount = xTickCount + 1;  // 系统时间递增
  • 每次调用该函数时，xTickCount 加 1，表示系统运行时间增加了一个滴答周期（通常是 1ms）。
  • 如果 xTickCount 溢出（例如从最大值回滚到 0），会触发特殊处理（切换延迟列表），确保任务调度不受影响。
（2）唤醒超时的任务

FreeRTOS 中，任务可能因等待事件（如 vTaskDelay()、xQueueReceive()）而进入阻塞状态，并被放入“延迟列表”。该函数会检查这些任务：

if( xTickCount >= xNextTaskUnblockTime ) {
    // 从延迟列表中取出到期的任务
    // 将任务从阻塞状态移除，加入就绪列表
}
  • 关键逻辑：遍历延迟列表，将等待时间已到的任务移回“就绪列表”，使其有机会被调度执行。
（3）决定是否需要切换任务

如果唤醒的任务优先级比当前运行的任务更高，或者配置了时间片轮转（相同优先级任务轮流执行），则触发任务切换：

if( 新唤醒任务的优先级 >= 当前任务优先级 ) {
    xSwitchRequired = pdTRUE;  // 标记需要切换任务
}
  • 最终通过返回值 xSwitchRequired 通知调度器是否需要立即切换到更高优先级的任务。

3. 与其他组件的协作

  • 与 SysTick 中断的关系：该函数在 SysTick 中断服务函数中被调用，因此它的执行频率由 configTICK_RATE_HZ 配置（例如 1000Hz 表示每秒调用 1000 次）。
  • 与调度器的关系：如果函数返回 pdTRUE，调度器会在适当的时候（如中断返回前）触发上下文切换，切换到更高优先级的任务。

4. xTaskIncrementTick()的重要性

  • 实时性保障：通过精确管理任务超时，确保高优先级任务能在指定时间内被唤醒和执行。
  • 多任务调度基础：它是实现任务抢占、时间片轮转的关键驱动力，没有它，FreeRTOS 的多任务功能将无法正常工作。

5. 总结：一句话概括

xTaskIncrementTick() 是 FreeRTOS 的“时间管家”和“任务闹钟”，它负责：

  1. 推进系统时间（滴答计数）；
  2. 叫醒“睡够了”的任务（超时任务）；
  3. 告诉调度器“该换人干活了”（需要切换任务）。

2. PendSV 如何解决“上下文切换被中断阻塞”的问题

  • PendSV 的核心价值：PendSV（挂起的服务调用）是 Cortex - M 内核专门为 RTOS 设计的“延迟执行型异常” 。它的解决思路是：把“上下文切换请求”延迟到“所有其他 IRQ 处理程序都执行完毕后”再执行 。
  • 实现关键：要达到这个效果，需将 PendSV 配置为系统中优先级最低的异常 。这样，只要有其他 IRQ 在处理（不管是高优先级还是低优先级 ），PendSV 就会“排队等待”；只有所有 IRQ 处理完，PendSV 才会被响应。
  • 执行流程：当 OS 决策“需要上下文切换”时，并不会立刻执行切换，而是设置 PendSV 的“挂起状态”（通过写 NVIC 的 ICSR 寄存器 ）。之后，当系统进入 PendSV 异常处理函数时，在 PendSV 里执行真正的上下文切换（保存当前任务寄存器、加载下一个任务寄存器 ）。

关联知识：

  • FreeRTOS 中，任务切换的“触发”与“执行”是分离的：
    • 调用 taskYIELD() 或任务阻塞（如 vTaskDelay() ）时，会触发“请求上下文切换”（本质是设置 PendSV 挂起 ）；
    • 真正的切换动作，在 PendSV 异常处理函数中完成（如 xPortPendSVHandler ）。
  • 这样设计的好处是：保证上下文切换时，没有任何 IRQ 干扰 。因为 PendSV 优先级最低，能确保“所有 IRQ 都处理完了，才执行切换”，既避免了故障，又保障了实时性。

1. 流程图解举例

在这里插入图片描述
下面是中文图解，更方便大家理解。
在这里插入图片描述

  • PendSV 的核心价值：
    通过 “延迟切换请求” 到 “所有中断处理完毕后” 执行，解决图 中的问题。具体流程：

    • 当 OS 收到 “切换请求”（比如任务阻塞、调用 taskYIELD() ），不立刻切换，而是 挂起 PendSV 异常（设置 PendSV 的 pending 状态 ）。
    • PendSV 被配置为 最低优先级异常，因此会等到所有高优先级中断（如 IRQ、SysTick ）处理完，才会被响应。

  • 分步理解：
    这是 FreeRTOS 等实时操作系统（RTOS）中 基于 SVC（系统调用）和 PendSV（ Pendable Service Call，可悬起服务调用 ）实现任务调度与上下文切换 的典型流程，体现了 RTOS 如何在中断、异常嵌套场景下，安全、有序地完成任务切换，核心围绕 “通过 PendSV 保证切换时机的安全性（避开高优先级中断干扰）” 设计。

1. 流程本质：用 SVC 发起请求 + PendSV 执行切换，实现安全调度

RTOS 中，直接在高优先级中断/异常里执行任务切换，容易因打断关键操作引发问题。所以设计 “两步走” 机制：

  • SVC 负责 “发起切换请求”（类似 “挂号”），告诉 OS “需要切换任务了”；
  • PendSV 负责 “执行切换操作”（类似 “看病”），但会 延迟到所有高优先级中断/异常处理完后 执行，保证切换过程不被干扰。
2. 分步解析
1. 无中断嵌套场景（步骤1-4解析）

  1. 任务 A 调用 SVC 请求切换

    • 场景：任务 A 因等待资源（如信号量、延时）无法继续执行，需要 OS 调度其他任务（如任务 B）运行。

  2. OS 准备切换，挂起 PendSV 异常

    • OS 收到 SVC 请求后，不会立刻切换（避免打断当前关键流程 ），而是通过写 NVIC 寄存器（如 ICSR 的 PENDSVSET 位 ），“挂起” 一个 PendSV 异常。
    • 关键设计：PendSV 被配置为 系统中优先级最低的异常，确保它会 “排队等待”，等所有高优先级中断/异常处理完，才会执行。

  3. 退出 SVC，进入 PendSV 执行切换

    • CPU 处理完 SVC 异常后，会检查 PendSV 是否挂起。由于 PendSV 优先级最低（假设无更高优先级中断 ），会立即进入 PendSV 异常处理函数。
    • 核心操作：在 PendSV 处理函数中，OS 执行 上下文切换——保存任务 A 的寄存器到堆栈，恢复任务 B 的寄存器到 CPU，更新 pxCurrentTCB（当前任务控制块指针 ），完成任务 A → 任务 B 的切换。

  4. PendSV 结束，回到任务 B（线程模式）

    • PendSV 异常处理完毕后，CPU 回到 “线程模式”（非中断/异常模式 ），继续从任务 B 上次暂停的位置执行，任务切换完成。
2. 中断嵌套场景：PendSV 如何保障切换安全性（步骤 5 - 10 解析）

这部分体现 “PendSV 延迟执行，避开高优先级中断干扰” 的核心设计：
5. 中断触发，进入 ISR（中断服务程序）

  • 系统运行中发生外部中断（如定时器 ），CPU 进入中断模式，执行对应的 ISR。

  1. SysTick 异常抢占 ISR

    • SysTick 是 RTOS 的 “心跳”（通常用于任务调度计时 ），优先级高于普通中断。若 SysTick 触发时，ISR 正在执行，SysTick 会 抢占 ISR（因为优先级更高 ），进入 SysTick 异常处理。

  2. OS 挂起 PendSV，准备切换

    • SysTick 处理中，OS 发现需要切换任务（如任务 B 时间片到期，或有更高优先级任务就绪 ），同样通过 “挂起 PendSV” 的方式，标记 “需要切换任务”，但不立即执行。

  3. 退出 SysTick，回到被抢占的 ISR

    • SysTick 异常处理完毕后，CPU 回到被抢占的 ISR，继续执行未完成的中断逻辑——体现 “中断嵌套” 与 “异常优先级” 的规则：高优先级异常（SysTick）处理完，返回低优先级中断（ISR）。

  4. ISR 结束，执行 PendSV 切换

    • ISR 执行完毕退出后，CPU 检查到 PendSV 挂起（且无更高优先级中断 ），进入 PendSV 异常处理函数，执行上下文切换（比如从任务 B 切回任务 A ）。

  5. PendSV 结束，回到任务 A（线程模式）

    • PendSV 处理完切换逻辑后，CPU 回到线程模式，任务 A 从上次暂停处继续执行——完成一次 “中断嵌套 + 任务切换” 的完整流程。
3. 核心设计思想总结
  • SVC 做 “请求”：灵活触发任务切换诉求，让应用层任务能主动/被动通知 OS 调度；
  • PendSV 做 “执行”：利用 “低优先级、可延迟” 特性，确保切换操作在 所有高优先级中断/异常处理完毕后 执行，避免切换过程被打断，保障系统稳定性；
  • 中断嵌套兼容：通过异常优先级管理（SysTick > 普通 ISR > PendSV ），既保证实时性（高优先级中断及时响应 ），又保证切换安全性（PendSV 最后执行 ）。
  • 设计思想：
    利用 PendSV “低优先级、可延迟触发” 的特性，确保 上下文切换发生在 “无活跃中断” 的安全时机，既不破坏中断实时性，又能正确完成多任务调度。

这套机制是 RTOS 实现 “多任务并发 + 中断实时响应” 的基石，理解它就能掌握 FreeRTOS 等系统调度的核心逻辑，应对任务切换、中断优先级配置等开发难题。

2. 错误实例图解

在这里插入图片描述
这里简单介绍一下，上图是错误示例，大家了解一下就行了。当OS在滴答定时器中断之前，有一个中断IRQ进来了。所以滴答定时器的中断打断了这个IRQ的执行。在滴答定时器中，OS进行了任务切换，所以IRQ被搁置在一边，CPU先执行了任务B，之后又是滴答定时器中断，最后IRQ才有机会继续执行。
应该不用我说，大家也知道问题出在哪里了，对吧？中断本来需要实时响应的，在这里被强行分成两部分，而且在这种情况下，OS进行了任务切换，这是不合理的。在异常活跃的时候，OS不允许切换到“线程模式”（即任务切换，并且让任务B优先执行），否则会引发Usage Fault！

本文结束，欢迎大家关注、点赞、收藏、转发！

【实战篇】【深度解析DeepSeek：从机器学习到深度学习的全场景落地指南】
商务合作|问题讨论|交流学习 请联系作者微信，加微信请务必注明来意，博客主页有联系方式
03-02 1295
选模型就像选兵器——数据量小用SVM（瑞士军刀），结构化数据用XGBoost（屠龙刀），非结构化数据直接上深度神经网络（倚天剑）。无监督学习则是让AI自己找规律，比如电商平台用DeepSeek的聚类算法把用户分成"薅羊毛党"“品质控”"价格敏感型"等8大类，个性化推荐转化率飙升300%。更绝的是他们的半监督学习方案，只用10%标注数据就能达到全监督90%的准确率，省下百万级标注成本。全连接网络是基础款轿车，CNN是越野车（处理图像），RNN是房车（处理时序数据）。
动态内存管理系统深度解析：从基础到优化！
**My Coding Family**
03-15 1626
🏆本文收录于「编程与技术实战」专栏，此专栏涵盖了C/C++编程、人工智能、数据结构、机器学习等技术领域的内容，助你早日登顶实现财富自由🚀；同时，欢迎大家关注&&收藏&&订阅！持续更新中，up！up！up！！
STM32F1+HAL库+FreeTOTS学习9——任务切换
weixin_67907028的博客
09-03 1682
FreeRTOS任务切换的整个流程，工程中发生的细节讲解
FreeRTOS内核控制函数全解析：吃透实时系统核心机制
smart_boy__的博客
07-07 594
本文聚焦FreeRTOS中最核心的13个内核控制函数，从`taskYIELD()`触发的PendSV异常机制，到`taskENTER_CRITICAL()`系列函数对中断的精细管理；从调度器的启动与暂停，到系统节拍的手动调整，逐一拆解源码实现与底层逻辑。
FreeRTOS时间片调度及实践测试
smart_boy__的博客
07-02 958
上一篇文章《硬核解析FreeRTOS任务切换：从寄存器底层到PendSV机制，一文吃透核心原理》介绍了不同优先级的任务之间如何切换，本质上是“抢占式调度”。那么问题来了，相同优先级且都处于就绪态的任务如何进行切换呢？
Redisson全面解析:从使用方法到工作原理的深度探索
禅与计算机程序设计的艺术
02-08 1257
Redisson是基于原生redis操作指令上进一步的封装，屏蔽了redis数据结构的实现细节，开发可以像操作普通java对象一样使用redis，而本文将针对Redisson中各种使用的数据结构和工具包使用及其实现进行详尽的分析，希望对你有帮助。因为近期收到很多读者的私信，所以也专门创建了一个交流群，感兴趣的读者可以通过上方的公众号获取笔者的联系方式完成好友添加，点击备注。因为近期收到很多读者的私信，所以也专门创建了一个交流群，感兴趣的读者可以通过上方的公众号获取笔者的联系方式完成好友添加，点击备注。
【计算机科学】汇编语言入门与进阶：从基础概念到应用场景的全面解析
07-03
文章还提供了从初学到高阶的学习路径，并推荐了一些常用的汇编开发和调试工具，强调了学习汇编语言的重要性，指出它是嵌入式开发、操作系统理解和安全工程的核心技能。 适合人群：对计算机底层运行机制感兴趣的...
《解锁硬件开发：从入门到实战的硬核指南》，带你从入门迈向实战
02-07
电路原理是硬件开发的核心基础，涉及到电流、电压、电阻等基本概念，以及基尔霍夫定律的电流定律(KCL)和电压定律(KVL)。电子元件如电阻、电容、电感、二极管、三极管等各自拥有特定的功能和工作原理，是电路设计不可...
使用Clion开发STM32（Dap调试）
2301_76423513的博客
07-26 888
之前写了一篇文章关于如何用VSCode配合插件开发STM32最近研究了如何使用Clion开发STM32。
【STM32实践篇】：串口通信
weixin_56914724的博客
07-20 1592
本文系统介绍了串行通信的关键技术，包括：1.串行与并行通信的区别，前者逐位传输，后者多线同时传输；2.异步通信通过起止位实现字符同步，同步通信依赖全局时钟；3.单工、半双工和全双工三种传输方向模式；4.通信速率指标（比特率、波特率）及RS-232接口标准；5.USART结构框图详解，包含数据寄存器、控制器和波特率发生器；6.各类串口转换电路设计，包括RS-232/RS-485电平转换芯片（SP3232/SP3485）和USB转串口芯片（CH340C）的典型应用电路。全文通过结构框图与接口原理图，完整呈现了串
STM32 按键输入检测 轮询和中断
KawhiLeo的博客
07-27 500
摘要：本文介绍了基于STM32F103的按键检测实现方案，包含硬件连接、软件消抖和两种检测方式。硬件上WK_UP(PA0)按下为高电平，KEY0(PE4)和KEY1(PE3)按下为低电平。软件消抖采用延时10ms确认有效按键状态。提供轮询和中断两种检测方式：轮询通过循环扫描GPIO状态；中断方式利用外部中断触发，配合定时器实现消抖处理。文中详细给出了GPIO初始化、中断配置、定时器设置等关键代码实现，并比较了两种方式的优缺点，为嵌入式系统按键处理提供了完整解决方案。（149字）
【STM32】CUBEMX下FreeRTOS 任务栈管理与栈溢出检测(CMSIS_V2接口)
qq_42737210的博客
07-25 370
printf("| %-16s | %-22s | %-16s |\r\n", "任务名", "剩余栈空间 (words)", "剩余栈空间 (bytes)");for (i = 0;i++)
STM32-SPI全双工同步通信
weixin_42255385的博客
07-22 1065
STM32-SPI通信原理、向Flash写入和读取数据原理详解，包含源代码和注解
stm32 智能小车
xihuanniNI的博客
07-22 656
立创EDA绘制。
STM32--DHT11（标准库）驱动开发
最新发布
weixin_44226801的博客
07-29 519
在我们进行嵌入式开发时，驱动开发也是十分重要的一步，在很多时候，我们的都需要自己来编写硬件的底层驱动，实现硬件与芯片的通信，常见的协议有SPI，IIC，以及单总线的一些通信方式，今天我们就来开发DHT11驱动。
STM32的WI-FI通讯（HAL库）
2402_83192880的博客
07-25 1026
本文摘要： Wi-Fi技术解析与STM32无线通信实现 Wi-Fi技术基础 Wi-Fi基于IEEE 802.11标准，最新Wi-Fi 6支持9.6Gbps速率 采用2.4GHz/5GHz双频段，5GHz频段提供更高速率和24个独立信道 通过载波调制技术实现数据传输，采用调幅(AM)和调频(FM)方式 ESP32-C3无线模块 RISC-V架构处理器，支持Wi-Fi和蓝牙5.0双模 提供AT指令集控制接口，支持STA/AP/混合工作模式 内置400KB SRAM，支持SPI等多种外设接口 STM32无线通信实
Stm32中USB 对时钟的要求
ZachLi的博客
07-28 294
/ 倍频系数（最终输出 48MHz）// 使用 HSE（外部晶振） + PLL 生成 48MHz 供 USB 使用。如果 USB 只需要 48MHz，而 CPU 不需要高频运行，可以直接用。如果 USB 通信不稳定（如枚举失败、数据传输错误），可能需要改用。（锁相环，例如从 HSI/HSE 倍频得到 48MHz），精度（通常 ±1%~2%）比外部晶振（±0.1%）差。（HSE + PLL 分频/倍频）
bmp280的压力数据采集（i2c设备驱动+设备树编写）
qq_71711816的博客
07-26 988
计算温度值（单位：0.01°C）：计算压力值（单位：Pa，Q24.8格式）
【STM32】Keil + FreeRTOS + HAL DMA + UART 空闲中断 接收异常
qq_42737210的博客
07-25 918
项目说明问题本质DMA 缓冲区默认被放入不支持 DMA 的 CCMRAM根本原因Keil 默认内存映射未考虑 DMA 可访问区域关键措施1. 使用显式控制段位置2. 指定对齐方式3. Scatter 文件顺序正确适用范围STM32 所有使用 DMA 的应用（UART / SPI / ADC 等）调试建议使用检查地址是否在区间。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
