从底层到实战：FreeRTOS队列全解析，4万字爆肝指南让你一次吃透多任务通信核心

序言

你是否在FreeRTOS多任务开发中遇到过这些困惑：

  • 任务间消息传递总出bug，数据丢包、错乱怎么破？
  • 中断里发消息总崩溃，普通任务和ISR的队列操作到底有啥区别？
  • 发送消息的时候，队列满了，阻塞等待和直接退出的内部机理是什么？静态创建和动态创建哪个更适合你的场景？

别再对着源码抓瞎！本文耗时3天打磨，4万字深度拆解FreeRTOS队列的底层逻辑与实战技巧：
✅ 从“坑位”比喻看懂队列本质：用生活化例子讲透环形缓冲区、阻塞机制，小白也能秒懂
✅ API函数全家桶详解：任务级/中断级入队出队函数对比，覆写、优先级入队场景全解析
✅ 源码级拆解Queue_t结构体：pcHead、uxMessagesWaiting等关键成员作用一目了然
✅ 实战避坑指南：内存分配策略、数据类型选择、错误处理方案，附完整测试代码

无论你是刚入门的嵌入式开发者，还是想精进FreeRTOS底层原理的工程师，这篇文章都能让你从“会用”到“吃透”队列机制，彻底搞定多任务通信难题。收藏本文，从此多任务开发少走90%的弯路！

一、FreeRTOS 队列概述

队列是 FreeRTOS 中最重要的通信机制之一，它提供了任务与任务之间、任务与中断服务程序（ISR）之间安全可靠的数据传输方式。队列可以存储有限的、大小固定的数据项目。队列采用先进先出（FIFO）的存储缓冲机制，但也可以实现后进先出（LIFO）的行为。

1.1 队列的核心特性

  1. 线程安全：队列操作是原子的，不需要额外加锁
  2. 多任务安全：支持多个写入者和多个读取者
  3. 阻塞机制：当队列为空/满时，任务可以阻塞等待
  4. 支持ISR：提供专门的中断安全API版本
  5. 数据类型灵活：可以传输任意类型的数据（基本类型、结构体、指针等）

1.2 队列的存储机制

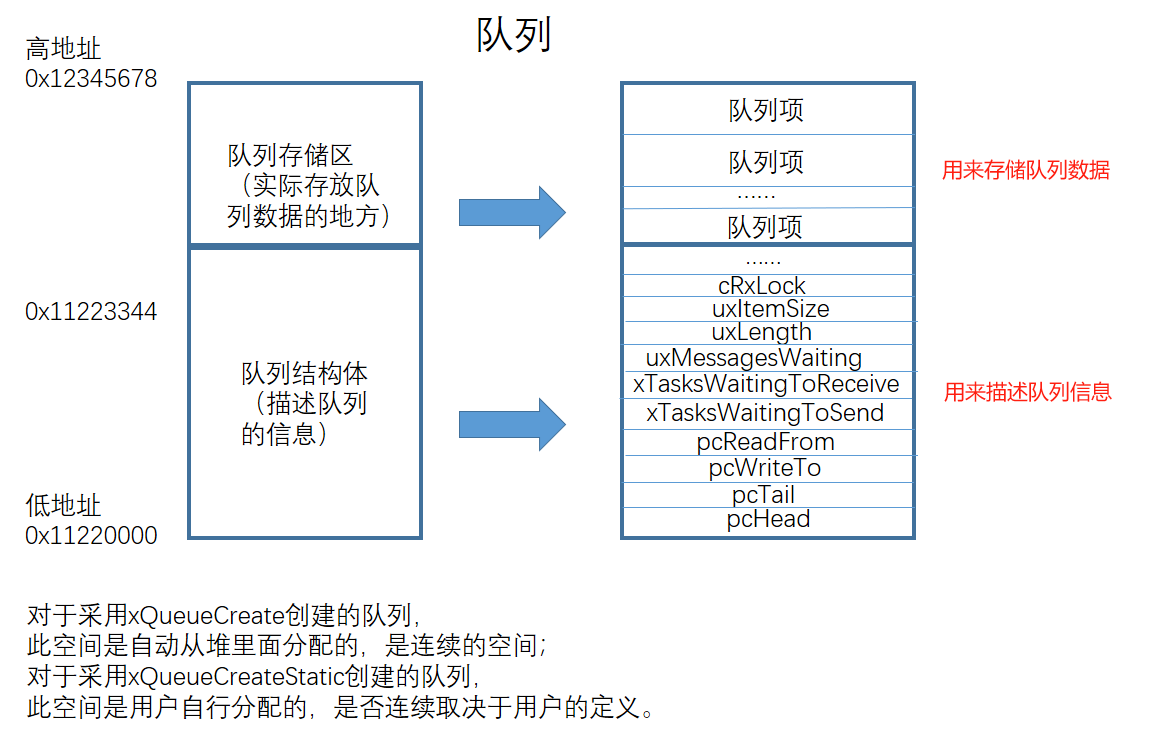

下面绘制一张图片，帮助大家学习。

在这里插入图片描述
一个完整的队列包括上面的两个部分。

1.3 形象的比喻

为了让大家更加容易理解，下面我以非常通俗的语言来解释队列的原理。
我们把队列当成一排“坑位”，有人可以来了在空位上放东西，也有人可以来拿东西。当然必须要先有人放，然后拿东西的人才有东西可拿。放东西的人去了也要看有没有空位可放，他可以选择扭头就走，“既然满了，我就不放了“。也可以选择：”我等个几分钟，如果还是没空位，我就走，看看有没有人来取东西“。对方如果取了东西，并且”坑位“里的东西被拿走了，我就可以放东西。当然有可能有人虽然来取东西，但只是看一眼东西是啥就走，那就没法放东西。或者也可以”死等“，”我就不信等不到空位！“之后他就一直等下去。
另一方面，来取东西的人也有可能看到队列为空，没东西可以拿到。他也可以选择直接扭头就走，或者等等，看看有没有人来放东西，或者就死等下去，直到有人来放东西，然后他就拿上东西走人。

二、队列的数据结构

2.1 Queue_t

FreeRTOS 队列使用 Queue_t 类型表示，其底层实现是一个环形缓冲区：

typedef struct QueueDefinition {


    int8_t *pcHead;           // 队列存储区起始位置
    int8_t *pcTail;           // 队列存储区结束位置，也就是最后一个字节
    int8_t *pcWriteTo;        // 下一个写入位置，也就是下一个空闲区域
    union
	{


		int8_t *pcReadFrom;			/*< 该联合体用作队列时，是一个指针，队列的读取指针，指向下一个要读取的数据位置 */
		UBaseType_t uxRecursiveCallCount;/*当用作递归互斥量的时候用来记录递归互斥量被调用的次数*/
	} u;


    List_t xTasksWaitingToSend;    /* 等待发送的任务列表。通俗讲，有些任务希望向队列写数据，但队列已满，它们就会被挂载到这个列表*/
    List_t xTasksWaitingToReceive; /* 等待接收的任务列表。通俗讲，有些任务希望从队列读取数据，但队列为空，它们就会被挂载到这个列表*/

    volatile UBaseType_t uxMessagesWaiting; /* 当前队列中的消息数量，通俗讲，比如队列一共有5个“坑位”，目前已经被占用了几个*/
    UBaseType_t uxLength;            // 队列长度（最大消息数）。通俗讲，队列一个有多少个“坑位”
    UBaseType_t uxItemSize;          /* 每个消息的大小（字节）。通俗讲，一个“坑位”有多大*/

    volatile int8_t cRxLock;/*队列上锁期间，统计从队列接收的队列项数量*/
    volatile int8_t cTxLock;/*队列上锁期间，统计发送到队列中的队列项数量*/


	#if( ( configSUPPORT_STATIC_ALLOCATION == 1 ) && ( configSUPPORT_DYNAMIC_ALLOCATION == 1 ) )
		uint8_t ucStaticallyAllocated;	/*如果同时使能静态存储和动态存储，此字段会被设置成pdTRUE*/
	#endif

	#if ( configUSE_QUEUE_SETS == 1 )/*队列集相关宏*/
		struct QueueDefinition *pxQueueSetContainer;
	#endif

	#if ( configUSE_TRACE_FACILITY == 1 )/*跟踪调试相关宏*/
		UBaseType_t uxQueueNumber;
		uint8_t ucQueueType;
	#endif
} xQUEUE;

typedef xQUEUE Queue_t;

2.2 StaticQueue_t

静态数据结构可以在静态创建队列的函数中使用。

typedef struct xSTATIC_QUEUE
{


	void *pvDummy1[ 3 ];

	union
	{


		void *pvDummy2;
		UBaseType_t uxDummy2;
	} u;

	StaticList_t xDummy3[ 2 ];
	UBaseType_t uxDummy4[ 3 ];
	uint8_t ucDummy5[ 2 ];

	#if( ( configSUPPORT_STATIC_ALLOCATION == 1 ) && ( configSUPPORT_DYNAMIC_ALLOCATION == 1 ) )
		uint8_t ucDummy6;
	#endif

	#if ( configUSE_QUEUE_SETS == 1 )
		void *pvDummy7;
	#endif

	#if ( configUSE_TRACE_FACILITY == 1 )
		UBaseType_t uxDummy8;
		uint8_t ucDummy9;
	#endif

} StaticQueue_t;
typedef StaticQueue_t StaticSemaphore_t;

2.3 对比

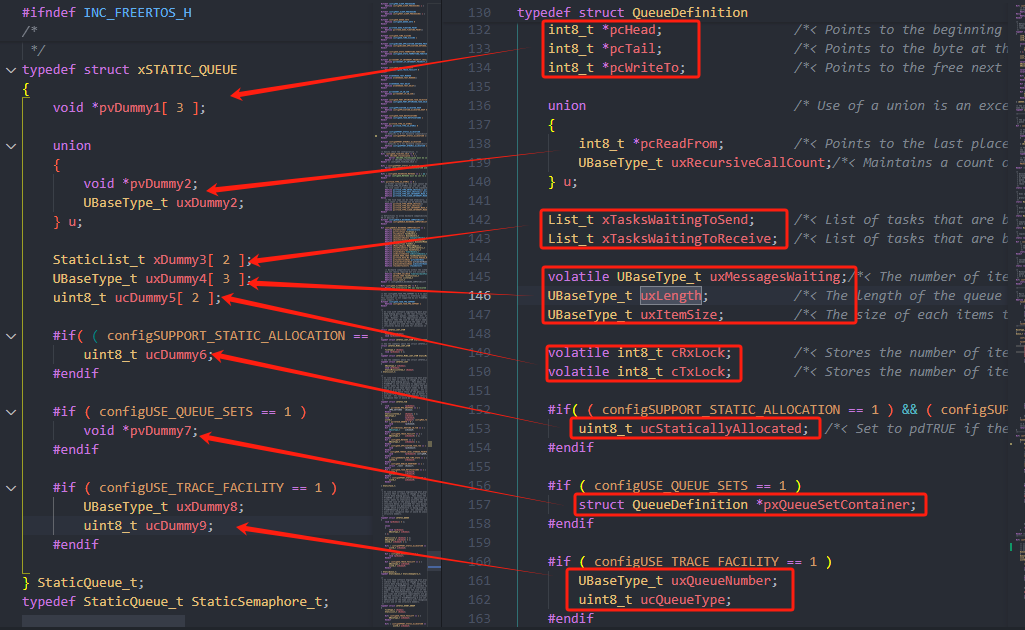

静态队列数据结构，与前面的队列数据结构对比下。

在这里插入图片描述
聪明的你，一定发现了，两边占用内存大小一致，并且都一一对应的。只是访问起来方式不同。

三、队列API函数详解

3.1 队列创建函数

3.1.1 xQueueCreate()动态创建

函数定义：

#define xQueueCreate( uxQueueLength, uxItemSize ) xQueueGenericCreate( ( uxQueueLength ), ( uxItemSize ), ( queueQUEUE_TYPE_BASE ) )

参数：

  • uxQueueLength：队列能够存储的最大项目数
  • uxItemSize：每个项目的大小（字节）

返回值：

  • 成功：返回队列句柄
  • 失败：返回NULL

由定义可知，实际调用的函数是xQueueGenericCreate()，只是最后一个参数被写固定为：queueQUEUE_TYPE_BASE。意思是普通队列类型。
所有的宏定义列在下面，针对不同的应用功能。

#define queueQUEUE_TYPE_BASE				( ( uint8_t ) 0U )
#define queueQUEUE_TYPE_SET					( ( uint8_t ) 0U )
#define queueQUEUE_TYPE_MUTEX 				( ( uint8_t ) 1U )
#define queueQUEUE_TYPE_COUNTING_SEMAPHORE	( ( uint8_t ) 2U )
#define queueQUEUE_TYPE_BINARY_SEMAPHORE	( ( uint8_t ) 3U )
#define queueQUEUE_TYPE_RECURSIVE_MUTEX		( ( uint8_t ) 4U )

从上到下依次是：

  1. 普通消息队列
  2. 队列集
  3. 互斥信号量
  4. 二值信号量
  5. 递归互斥信号量

可见，信号量也通过此函数创建。后面的其他类型等到用的时候再说。

示例：

// 创建能存储10个int的队列
QueueHandle_t xIntQueue = xQueueCreate(10, sizeof(int32_t));

// 创建能存储5个结构体的队列
typedef struct {


    uint8_t cmd;
    uint32_t param;
} Message_t;

QueueHandle_t xMsgQueue = xQueueCreate(5, sizeof(Message_t));

3.1.2 xQueueCreateStatic()静态创建

注意，使用此函数必须保证configSUPPORT_STATIC_ALLOCATION = 1。

函数定义：

#define xQueueCreateStatic( uxQueueLength, uxItemSize, pucQueueStorage, pxQueueBuffer ) xQueueGenericCreateStatic( ( uxQueueLength ), ( uxItemSize ), ( pucQueueStorage ), ( pxQueueBuffer ), ( queueQUEUE_TYPE_BASE ) )

参数说明：

  1. uxQueueLength - 队列能够存储的最大项目数量
  2. uxItemSize - 队列中每个项目的大小（以字节为单位）
  3. pucQueueStorage - 指向预先分配的存储区域，大小至少为 (uxQueueLength * uxItemSize) 字节
  4. pxQueueBuffer - 指向预先分配的 StaticQueue_t 结构体，用于保存队列数据结构

返回值：

  • 成功：返回创建的队列句柄
  • 失败：返回 NULL（通常是由于参数无效）

由定义可知，与xQueueCreate()类似，实际调用的函数是xQueueGenericCreateStatic()，只是最后一个参数被写固定为：queueQUEUE_TYPE_BASE。意思是普通队列类型。其余的类型与动态创建的函数一致。

示例

#include "FreeRTOS.h"
#include "queue.h"

// 定义队列长度和项目大小
#define QUEUE_LENGTH    5
#define ITEM_SIZE       sizeof(uint32_t)

// 静态分配队列存储区域和控制块
static uint8_t ucQueueStorage[ QUEUE_LENGTH * ITEM_SIZE ];
static StaticQueue_t xQueueBuffer;

// 队列句柄
QueueHandle_t xQueue;

void vCreateStaticQueue(void)
{


    // 创建静态队列
    xQueue = xQueueCreateStatic(
        QUEUE_LENGTH,    // 队列长度
        ITEM_SIZE,       // 每个项目的大小
        ucQueueStorage,  // 队列存储区域
        &xQueueBuffer    // 队列控制块
    );

    if(xQueue == NULL)
    {


        // 队列创建失败处理
    }
    else
    {


        // 队列创建成功，可以使用xQueueSend、xQueueReceive等函数操作队列
    }
}
3.1.2.1 静态创建队列常用的分配策略

在内存受限系统中，通常会这样组织：

// 定义队列长度和项目大小
#define QUEUE_LENGTH    5
#define ITEM_SIZE       sizeof(uint32_t)

// queues.c
typedef struct {


    StaticQueue_t control_block;
    uint8_t storage_area[QUEUE_LENGTH * ITEM_SIZE];
} QueueAllocation_t;

static QueueAllocation_t xMyQueueAllocation;

void InitQueues(void)
{


    xQueue = xQueueCreateStatic(
        QUEUE_LENGTH,
        ITEM_SIZE,
        xMyQueueAllocation.storage_area,
        &xMyQueueAllocation.control_block
    );
}

这种结构体封装方式确保了存储区和控制块的内存连续性，同时持了清晰的代码组织。

注意事项

  1. 使用静态队列创建函数前，必须预先分配好存储区域和控制块
  2. 静态分配的内存通常在编译时确定，不会在运行时动态分配
  3. 与 xQueueCreate 不同，xQueueCreateStatic 不需要 FreeRTOS 堆分配器
  4. 适用于内存受限或需要严格控制内存分配的场景

3.1.3 动态创建和静态创建的队列主要区别

队列数据结构 Queue_t (动态) StaticQueue_t (静态)
内存分配方式 使用 FreeRTOS 堆分配器动态分配 由用户预先静态分配
可见性 内部结构，用户不可见 用户可见的结构体
使用函数 xQueueCreate() xQueueCreateStatic()
内存管理 自动管理 需用户管理内存
适用场景 一般应用 内存受限系统/需确定性内存分配

关键区别详解

  1. 内存分配时机:

    • 动态：在运行时通过 xQueueGenericCreate() 从 FreeRTOS 堆中分配
    • 静态：在编译时由用户预先分配，通过 xQueueGenericCreateStatic() 初始化

  2. 生命周期管理:

    • 动态队列需要调用 vQueueDelete() 释放内存
    • 静态队列的内存由用户管理，不需要删除

  3. 内存布局:

    • 动态队列的所有内存区域是连续分配的
    • 静态队列的存储区和控制块可以分开分配

  4. 实时性考虑:

    • 静态队列避免了运行时内存分配，更适合硬实时系统
    • 动态队列可能导致内存碎片问题

选择建议

  • 使用动态队列 当:

    • 内存充足
    • 需要简化开发
    • 队列生命周期不确定

  • 使用静态队列 当:

    • 系统内存受限
    • 需要确定性内存分配
    • 在禁用动态内存分配的系统中
    • 需要精确控制内存布局

3.1.4 动态创建队列的过程分析（代码）

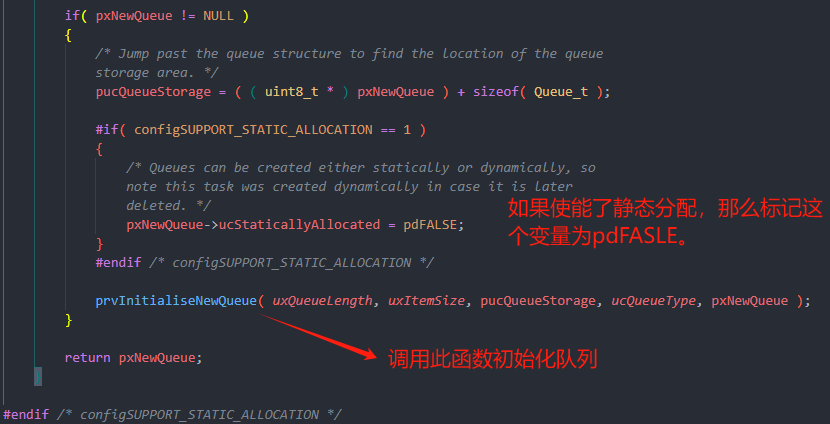

下面的截图建议和3.1.1章节动态创建队列的代码对比起来看。
在这里插入图片描述
在这里插入图片描述

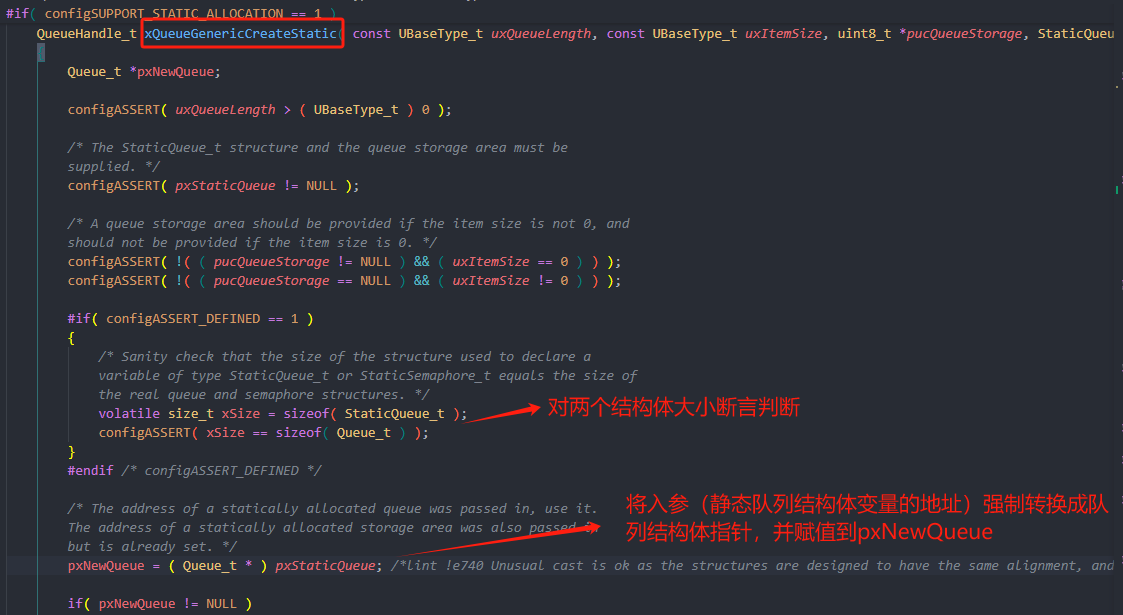

3.1.5 静态创建队列的过程分析（代码）

在这里插入图片描述

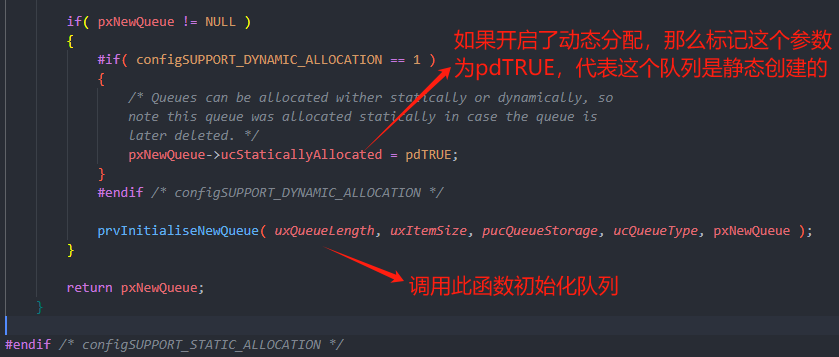

上面最后一步，将StaticQueue_t *类型的入参强制转换成Queue_t *类型的指针，并赋值到变量pxNewQueue中，以备下一步使用。
在这里插入图片描述

3.1.6 初始化队列函数prvInitialiseNewQueue()

上面两种创建队列的过程中，最后都调用了prvInitialiseNewQueue这个函数来初始化队列，所以需要进一步对此函数进行讲解。

简介

prvInitialiseNewQueue 是 FreeRTOS 内部用于初始化新队列的函数，它被 xQueueCreate() 和 xQueueCreateStatic() 调用。这个函数是 FreeRTOS 内核的一部分，通常用户不会直接调用它。

函数原型

static void prvInitialiseNewQueue(
    const UBaseType_t uxQueueLength,
    const UBaseType_t uxItemSize,
    uint8_t *pucQueueStorage,
    const uint8_t ucQueueType,
    Queue_t *pxNewQueue
);

参数说明

参数 类型 描述
uxQueueLength UBaseType_t 队列能够存储队列项的数量
uxItemSize UBaseType_t 队列中每个队列项的大小（字节）
pucQueueStorage uint8_t* 指向队列存储区域的指针（可为NULL）
ucQueueType uint8_t 队列类型标识（普通队列、集合、互斥量等）
pxNewQueue Queue_t* 指向要初始化的队列控制结构的指针

代码解析

以下是函数prvInitialiseNewQueue 实现分析：

static void prvInitialiseNewQueue( const UBaseType_t uxQueueLength,
                                  const UBaseType_t uxItemSize,
                                  uint8_t *pucQueueStorage,
                                  const uint8_t ucQueueType,
                                  Queue_t *pxNewQueue )
{


    /* 移除编译器警告 */
    ( void ) ucQueueType;

    /* 检查项目大小是否为0（用于信号量） */
    if( uxItemSize == ( UBaseType_t ) 0 )
    {


        /* 没有存储区需要分配 */
        pxNewQueue->pcHead = ( int8_t * ) pxNewQueue;
    }
    else
    {


        /* 设置存储区指针 */
        pxNewQueue->pcHead = ( int8_t * ) pucQueueStorage;
    }

    /* 初始化队列参数 */
    pxNewQueue->uxLength = uxQueueLength;
    pxNewQueue->uxItemSize = uxItemSize;

    /* 重置队列状态 */
    ( void ) xQueueGenericReset( pxNewQueue, pdTRUE );

    #if ( configUSE_TRACE_FACILITY == 1 )
    {


        /* 跟踪设施支持 */
        pxNewQueue->ucQueueType = ucQueueType;
    }
    #endif /* configUSE_TRACE_FACILITY */

	#if( configUSE_QUEUE_SETS == 1 )
	{


		/*如果使能了队列集，设置队列集的参数*/
		pxNewQueue->pxQueueSetContainer = NULL;
	}
	#endif /* configUSE_QUEUE_SETS */
}

关键操作解析

  1. 存储区设置:

    • 如果 uxItemSize 为0（如信号量），将队列头指向控制块自身
    • 否则，指向提供的存储区 pucQueueStorage

  2. 基本参数初始化:

    • 设置队列长度 (uxLength)
    • 设置队列项目大小 (uxItemSize)

  3. 队列重置:

    • 调用 xQueueGenericReset() 初始化队列状态：
      • 设置写/读位置
      • 初始化任务等待列表
      • 设置队列为空状态

  4. 类型标记 (可选):

    • 如果启用了跟踪功能，记录队列类型

3.1.7 队列复位函数xQueueGenericReset()

xQueueGenericReset 是 FreeRTOS 内部用于重置队列状态的函数，它被 prvInitialiseNewQueue 和其他队列操作函数调用。

函数原型

BaseType_t xQueueGenericReset( QueueHandle_t xQueue, BaseType_t xNewQueue );

参数说明

参数 类型 描述
xQueue QueueHandle_t 要重置的队列句柄
xNewQueue BaseType_t 标志位：
- pdTRUE: 表示是新创建的队列
- pdFALSE: 表示是已存在的队列

返回值

  • 总是返回 pdPASS

函数功能

  1. 重置队列的读写指针
  2. 清空队列内容
  3. 初始化队列状态标志
  4. 重置等待队列的任务列表

代码解析

BaseType_t xQueueGenericReset( QueueHandle_t xQueue, BaseType_t xNewQueue )
{


    Queue_t * const pxQueue = ( Queue_t * ) xQueue;

	configASSERT( pxQueue );

	taskENTER_CRITICAL();
	{


        /*pcTail指向的是存储区末尾的地址*/
		pxQueue->pcTail = pxQueue->pcHead + ( pxQueue->uxLength * pxQueue->uxItemSize );
        /*uxMessagesWaiting代表当前列表中的消息数量，设置为0，因为在复位队列嘛*/
		pxQueue->uxMessagesWaiting = ( UBaseType_t ) 0U;
        /*pcWriteTo代表下一个写入位置，就应该是存储区的首地址*/
		pxQueue->pcWriteTo = pxQueue->pcHead;
        /*pcReadFrom队列的读取指针，指向下一个要读取的数据位置，
        将读取指针初始化为指向队列的最后一个位置（而非起始位置），这是为了配合 FreeRTOS 的环形缓冲区设计。*/
		pxQueue->u.pcReadFrom = pxQueue->pcHead + ( ( pxQueue->uxLength - ( UBaseType_t ) 1U ) * pxQueue->uxItemSize );
		pxQueue->cRxLock = queueUNLOCKED;
		pxQueue->cTxLock = queueUNLOCKED;

		if( xNewQueue == pdFALSE )
		{


			/* If there are tasks blocked waiting to read from the queue, then
			the tasks will remain blocked as after this function exits the queue
			will still be empty.  If there are tasks blocked waiting to write to
			the queue, then one should be unblocked as after this function exits
			it will be possible to write to it. */
            /*这里只判断“无法写入队列而挂起的任务”数量是否为0，如果不是0，那么说明有的任务因为没办法写入队列而挂起了，
            此时要做的就是将它们从阻塞状态切换回就绪态，从xTasksWaitingToSend列表中删除，等待此函数执行完毕再允许它们写队列*/
			if( listLIST_IS_EMPTY( &( pxQueue->xTasksWaitingToSend ) ) == pdFALSE )
			{


				if( xTaskRemoveFromEventList( &( pxQueue->xTasksWaitingToSend ) ) != pdFALSE )
				{


					queueYIELD_IF_USING_PREEMPTION();
				}
				else
				{


					mtCOVERAGE_TEST_MARKER();
				}
			}
			else
			{


				mtCOVERAGE_TEST_MARKER();
			}
		}
		else
		{


			/* Ensure the event queues start in the correct state. */
            /*初始化队列操作*/
			v
