从编译到内存全揭秘！STM32工程师必看：点击Build后，代码到底经历了什么？

序言：你是否也被这些问题卡过壳？
一、点击工具栏的 🔨 Build 按钮的时候发生了什么
二、链接脚本和编译后的信息解读
三、STM32F4的Flash和RAM
四、小试牛刀：定义变量在CCMRAM段
五、STM32一定要将存放在FLASH中的程序拷贝到RAM中再执行吗

序言：你是否也被这些问题卡过壳？

点击STM32CubeIDE的“编译”按钮，看着进度条滚动时，你有没有好奇过：一行行C代码是如何变成单片机能执行的二进制文件的？为什么明明定义了变量到CCMRAM，map文件里却跑到了RAM？编译后的数据段、代码段到底藏在Flash还是RAM里？为什么有时候函数必须放到RAM里才能跑？

这些看似“底层”的问题，恰恰是嵌入式开发的“隐形门槛”——搞懂它们，你能轻松解决90%的编译报错、内存溢出、变量异常问题；不懂它们，调试时可能对着乱码的变量一脸懵，甚至在项目上线后踩坑。

这篇文章就带你扒开STM32编译的“黑箱”：从预编译→编译→汇编→链接的完整流程图解，到链接脚本里FLASH.ld和RAM.ld的核心区别；从text/data/bss段的内存分布，到手把手教你把变量“钉死”在CCMRAM的指定地址，再到如何让高频中断函数在RAM里飞跑……

全程干货无废话，既有原理拆解，更有实战案例（附map文件验证截图+避坑指南）。无论你是刚入门的新手，还是想进阶的工程师，读完这篇都能打通“代码→内存”的任督二脉。建议点赞+收藏，下次遇到编译内存问题，直接翻出来对着调！

一、点击工具栏的 🔨 Build 按钮的时候发生了什么

在STM32CubeIDE中，我们编写完代码，点击“编译”按钮的时候，从C语言源代码到可执行文件经过哪几个步骤？

从源代码到可执行文件（.hex 或 .bin）的生成会经历多个关键步骤，包括 预编译、编译、汇编、链接。以下是详细的流程解析：

1.1 整体编译流程

1.2 各步骤详解

1.2.1 预编译（Preprocessing）

作用：处理源代码中的预处理指令，生成“纯净”的代码供编译器使用。
处理内容：
- #include：展开头文件。
- #define：宏替换。
- #ifdef / #endif：条件编译。
- 删除注释。
工具：预处理器（如 gcc -E）。
输出：.i 文件（C 语言）或 .ii 文件（C++）。

示例：

// 原始代码
#define PI 3.14
float area = PI * r * r;

预编译后：

float area = 3.14 * r * r;  // 宏已展开

1.2.2 编译（Compilation）

作用：将预编译后的代码（高级语言）转换为汇编代码（低级语言）。
关键操作：
- 语法分析、语义分析。
- 生成中间代码。
- 优化（如 -O1, -Os）。
工具：编译器（如 arm-none-eabi-gcc）。
输出：.s 文件（汇编代码）。

示例：
C 代码：

int add(int a, int b)
{
	return a + b;
}

编译为汇编（ARM）：

add:
    add r0, r0, r1
    bx lr

1.2.3 汇编（Assembly）

作用：将汇编代码转换为机器码（二进制目标文件）。
关键操作：
- 解析汇编指令（如 MOV, ADD）。
- 生成可重定位的目标文件（.o 或 .obj）。
工具：汇编器（如 arm-none-eabi-as）。
输出：.o 文件（目标文件）。

示例：
汇编代码：

add:
    add r0, r0, r1
    bx lr

汇编后生成二进制机器码（如 0xE0800001）。

1.2.4 链接（Linking）

作用：合并多个目标文件（.o）和库文件（.a/.lib），生成最终的可执行文件。
关键操作：
- 符号解析：解决函数/变量的引用（如 printf 来自库）。
- 地址分配：为代码和数据分配具体的 Flash/RAM 地址（依赖链接脚本 .ld）。
- 重定位：调整代码中的绝对地址。
工具：链接器（如 arm-none-eabi-ld）。
输出：.elf（含调试信息）或 .hex/.bin（纯二进制）。

链接脚本示例（STM32F4xx_FLASH.ld）：

/* Memories definition */
MEMORY
{
  CCMRAM    (xr)    : ORIGIN = 0x10000000,   LENGTH = 64K
  RAM    (xr)    : ORIGIN = 0x20000000,   LENGTH = 128K
  FLASH    (xr)    : ORIGIN = 0x8000000,   LENGTH = 1024K
}

/* Sections */
SECTIONS
{
	/* The program code and other data into "FLASH" Rom type memory */
  .text :
  {
    . = ALIGN(4);
    *(.text)           /* .text sections (code) */
    *(.text*)          /* .text* sections (code) */
    *(.glue_7)         /* glue arm to thumb code */
    *(.glue_7t)        /* glue thumb to arm code */
    *(.eh_frame)

    KEEP (*(.init))
    KEEP (*(.fini))

    . = ALIGN(4);
    _etext = .;        /* define a global symbols at end of code */
  } >FLASH

1.2.5 常见问题

Q1：为什么需要链接脚本？

单片机没有操作系统，需手动指定代码和数据在 Flash/RAM 中的存放位置。

Q2：`.hex` 和 `.bin` 的区别？

.hex 包含地址信息，适合调试；.bin 是纯二进制，适合量产烧录。

HEX 文件示例
- : 表示一行记录的开始。
- 10 表示数据长度（16 字节）。
- 0000 是地址偏移。
- FF 是校验和。

:10000000FFEE00112233445566778899AABBCCDDEE55
:00000001FF

BIN 文件示例
- 直接是 MCU Flash 中的二进制数据，无额外信息。

FF EE 00 11 22 33 44 55 66 77 88 99 AA BB CC DD EE

以下是具体区别：

文件结构与编码方式

特性	HEX 文件	BIN 文件
格式	文本格式（ASCII 编码）	纯二进制格式（原始数据）
内容	包含地址、数据、校验和等元信息	仅包含原始二进制数据
可读性	人类可读（可用文本编辑器查看）	不可读（需专用工具解析）
文件大小	较大（因包含额外信息）	较小（仅存储有效数据）

存储内容对比

功能	HEX 文件	BIN 文件
地址信息	包含（支持分段地址扩展）	不包含（需指定烧录地址）
数据填充	可跳过未使用的地址区域	必须连续填充（全地址空间）
校验和	每行包含校验和（防止传输错误）	无校验和
扩展功能	支持启动地址、结束标志等	仅存储原始数据

典型应用场景

场景	HEX 文件	BIN 文件
调试/开发	常用（IDE 默认生成，如 Keil、IAR）	较少直接使用
生产烧录	需烧录工具解析（如 J-Flash）	直接烧录（地址需手动指定）
OTA 升级	较少（因体积大）	常用（节省带宽）
Bootloader	需解析地址	直接拷贝到指定地址

Q3：如何减少编译后的代码大小？

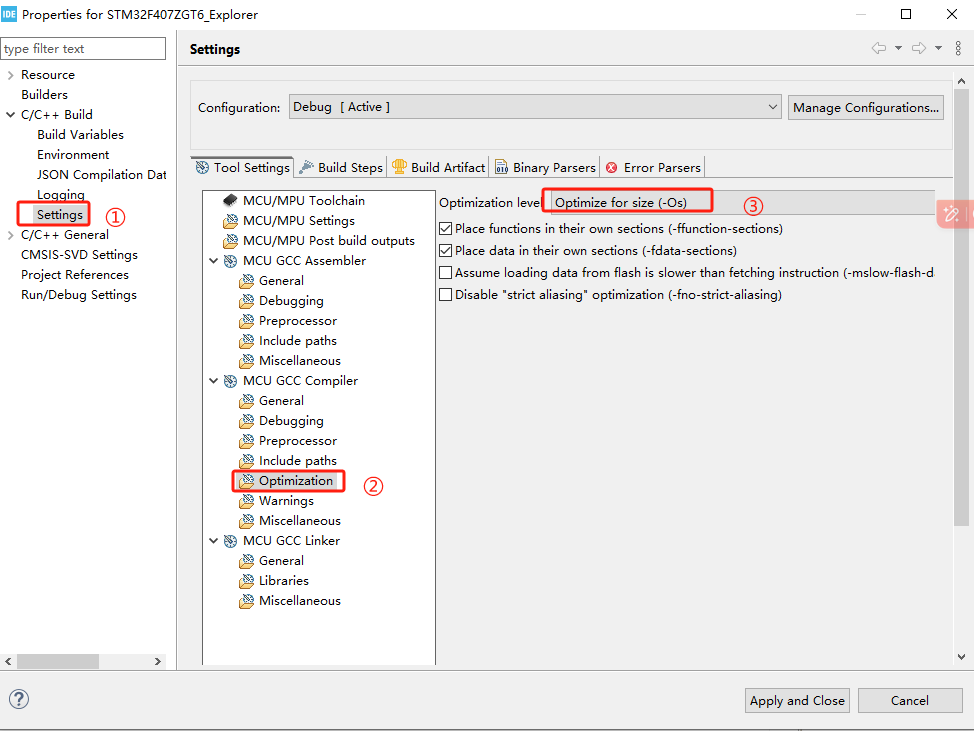

编译优化（-Os）。

在这里插入图片描述

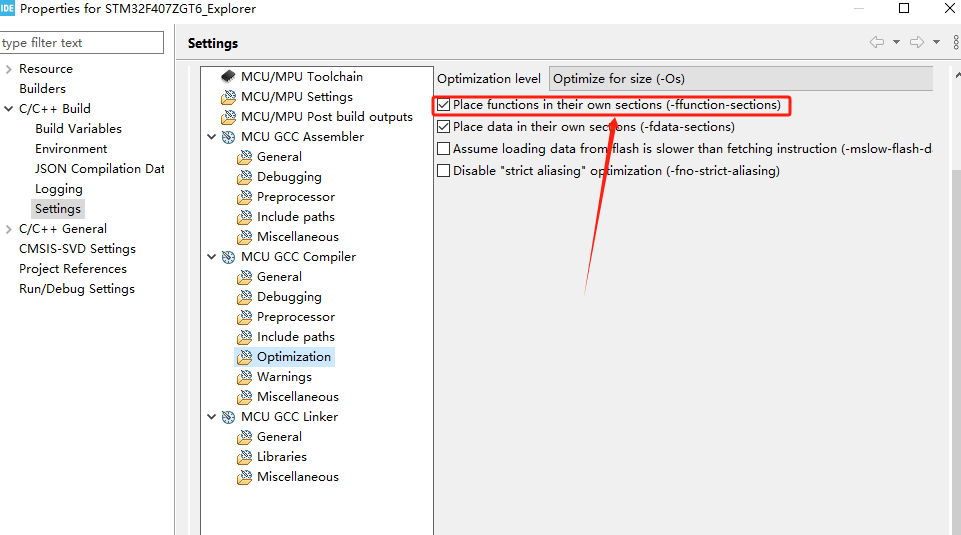

移除未使用的函数（-ffunction-sections + -Wl,--gc-sections）。

在这里插入图片描述

1.2.6 总结

步骤	输入	输出	作用
预编译	`.c`/`.h`	`.i`	展开宏、头文件
编译	`.i`	`.s`	高级语言 → 汇编
汇编	`.s`	`.o`	汇编 → 机器码（目标文件）
链接	`.o` + `.ld`	`.elf`/`.bin`	合并目标文件，分配地址

理解这些步骤有助于调试编译错误、优化代码大小，并解决内存分配问题（如 Bootloader + APP 的分区）。

注：关于Bootloader和APP，我会在将来专门出一篇文章讲解。

二、链接脚本和编译后的信息解读

2.1 链接文件

在STM32CubeIDE的工程中，通常有两个ld文件，即链接文件，分别是：STM32F407ZGTX_RAM.ld和STM32F407ZGTX_FLASH.ld。它们是两个不同的 链接脚本（Linker Script），它们的核心区别在于 程序存储和运行的位置。以下是详细对比和原因分析：

核心区别

特性	`FLASH.ld` (默认)	`RAM.ld`
程序存储位置	Flash (`0x08000000`)	RAM (`0x20000000`)
程序执行位置	直接从Flash运行（XIP, Execute-In-Place）	需将代码从Flash拷贝到RAM后执行
启动速度	较慢（Flash访问延迟）	较快（RAM零等待周期）
适用场景	常规应用（99%情况）	特殊调试、Flash操作（如Bootloader开发）
Flash占用	全部代码存储在Flash	仅初始化数据和中断向量表在Flash
RAM占用	仅数据段（.data/.bss）和堆栈	全部代码+数据需放入RAM
调试便利性	支持常规调试	可动态修改代码（无需擦写Flash）

为什么STM32CubeIDE默认关联 FLASH.ld？
- 常规应用的合理性
  - 非易失性存储：Flash断电后代码不丢失，适合量产固件。
  - 资源优化：STM32的Flash（1024KB）通常比RAM（128KB）大得多，代码存Flash可节省RAM。
  - 执行效率：虽然Flash比RAM慢，但Cortex-M4的预取缓冲（Prefetch）和ART加速器（F4系列）能显著减少性能损失。
- RAM模式的局限性
  - 容量限制：STM32F407的RAM仅128KB（+64KB CCMRAM），无法容纳大型程序。
  - 易失性：掉电后代码丢失，每次上电需重新加载（通过调试器或Bootloader）。
  - 使用复杂度：需手动管理代码拷贝，增加开发负担。

2.3 编译后的信息

STM32CubeIDE编译之后，生成如下信息：

在这里插入图片描述

但是在KEIL中编译，会生成如下信息：

在这里插入图片描述

下面分别进行解释：
对于STM32CubeIDE，编译后生成的text、data、bss，或者，对于如 Keil、IAR 或 GCC，编译后生成的 Code、RO、RW、ZI ，都是描述程序内存占用的关键指标。它们分别代表不同的内存段，用于分析 Flash 和 RAM 的使用情况。
以下是详细解释：

2.3.1 KEIL编译后的信息详解

2.3.1.1 内存段分类

段名	全称	存储内容	存放位置
Code	Code（代码段）	程序代码（机器指令）、常量字符串、只读数据（如 `const` 变量）	Flash
RO	Read-Only（只读数据）	只读数据（如常量数组、`const` 全局变量）、部分编译器会将 Code 合并到 RO	Flash
RW	Read-Write（可读写数据）	已初始化的全局变量、静态变量（如 `int a = 10;`）	Flash + RAM
ZI	Zero-Init（零初始化段）	未初始化或显式初始化为 0 的全局变量/静态变量（如 `int b;` 或 `int c = 0;`）	RAM

2.3.1.2 内存分布详解

Flash（ROM）存储内容
- Code + RO：
  - 程序代码（函数、指令）。
  - 只读数据（如 const uint8_t table[] = {1, 2, 3};）。
- RW 的初始值：
  - 已初始化的全局变量（如 int flag = 1;）的初始值会存储在 Flash 中，程序启动时由启动代码（如 startup.s）拷贝到 RAM。
RAM 运行时占用
- RW（运行时）：
  - 从 Flash 加载初始值后的全局变量（占用 RAM）。
- ZI：
  - 未初始化的变量（默认填 0，由启动代码初始化）。

示例分析
假设编译后输出如下信息（来自 Keil 或 GCC 的 map 文件）：

Program Size:
  Code = 10240 bytes
  RO   = 2048 bytes
  RW   = 512 bytes
  ZI   = 1024 bytes

计算总占用
- Flash 总占用 = Code + RO + RW（初始值） = 10240 + 2048 + 512 = 12800 字节
  （RW 的初始值需存储在 Flash 中，运行时拷贝到 RAM）。
- RAM 总占用 = RW（运行时） + ZI = 512 + 1024 = 1536 字节

2.3.2 STM32CubeIDE编译后的信息详解

输出示例：

   text    data     bss     dec     hex filename
  10240     512    1024   11776    2e00 firmware.elf

注意：以上数据全部是十进制！

text = Code + RO
data = RW（初始值在 Flash，运行时在 RAM）
bss = ZI
dec = text + data + bss，得出十进制的总量，单位字节。
hex = dec，只是十六进制的写法。

2.3.3 常见问题

Q1：为什么 RW 既占 Flash 又占 RAM？

Flash 存储初始值，RAM 存储运行时值。启动时需从 Flash 拷贝初始值到 RAM。

Q2：ZI 段为什么不占 Flash？

ZI 段变量默认值为 0，无需存储初始值，启动代码直接清零 RAM 即可。

Q3：如何查看具体变量在哪个段？

分析 map 文件（Keil/IAR/GCC 均会生成），搜索变量名查看所属段。

2.3.4 总结

段名	存储内容	占用位置	优化方向
Code	程序指令	Flash	代码优化、移除未使用函数
RO	只读数据	Flash	压缩常量数据
RW	已初始化全局变量	Flash + RAM	减少全局变量
ZI	零初始化变量	RAM	显式初始化变量，减少全局使用

理解这些概念有助于优化嵌入式系统的 Flash 和 RAM 使用，避免资源不足的问题。

三、STM32F4的Flash和RAM

3.1 RAM

我查看芯片手册，对于RAM空间和对应的地址范围，得到下面的结果：

在这里插入图片描述
查看参考手册，也得到类似的结论：

在这里插入图片描述

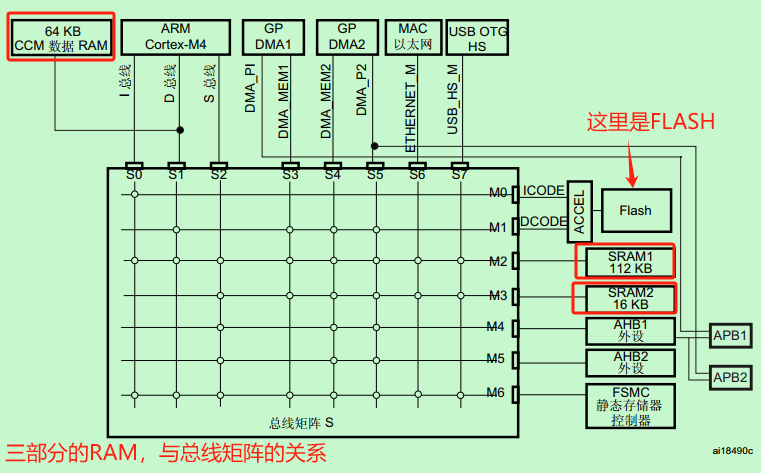

那么对于CCM，我有了更多的好奇，因为只能CPU访问，DMA无法访问到。于是附上框图：

在这里插入图片描述
如上图，CCM确实只有CPU可访问，而且访问速度会更快。

3.2 FLASH

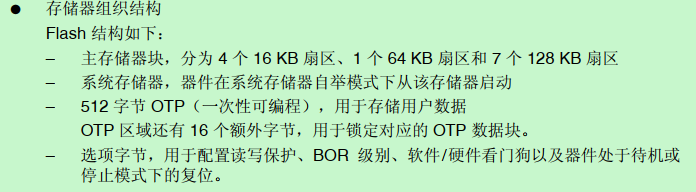

在STM32F407ZGT6中，有1MB的FLASH空间，可谓是很富有啊！继续查考参考手册，得到下图：

在这里插入图片描述

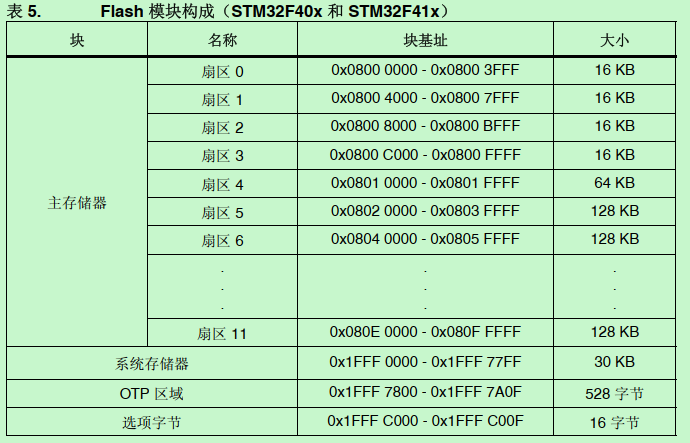

我们简单计算一下，128KB*(11-5+1) + 64KB + 16KB * 4 = 1024KB，也就是1MB。对于下面的系统存储器，OTP区域和选项字节，都不在这1MB的FLASH空间内。而我们常用来存放程序的地址就是主存储器FLASH的扇区0，地址是0x8000 0000。

3.3 Flash 和 RAM 的分工

Flash（非易失性）：
- 存储程序的 代码（.text段）、只读数据（.rodata段） 和 初始化数据的初始值（.data段的初始值）。
- 断电后数据不丢失，但访问速度较慢（STM32F4的Flash等待周期约为几十纳秒）。
RAM（易失性）：
- 存储 运行时变量（全局/静态变量）、堆栈（Stack/Heap） 和 需要频繁修改的数据。
- 访问速度快（STM32F4的RAM通常零等待周期），但断电后数据丢失。

3.4 数据段的处理和启动流程

3.4.1 数据段的处理

已初始化全局变量（.data段）
- 存储：初始值保存在Flash中（编译时确定）。
- 运行时：启动时由 startup_*.s 中的初始化代码将初始值从Flash拷贝到RAM。

  示例：
  1. 定义全局变量 int a = 10;
  2. 初始值 “10” 存储在Flash中。
  3. 上电后，启动代码将 “10” 拷贝到RAM的变量地址。
未初始化全局变量（.bss段）
- 存储：无初始值（或默认为0）。
- 运行时：启动代码将 .bss 段对应的RAM区域清零。
只读数据（.rodata段）
- 存储：始终留在Flash中，无需拷贝到RAM。

3.4.2 STM32启动流程

STM32上电后，执行顺序如下：

硬件复位：PC指针跳转到Flash起始地址（0x08000000），执行 Reset_Handler。
初始化.data段：将Flash中的初始值拷贝到RAM的 .data 段。
清零.bss段：将RAM中的 .bss 段全部置零。
设置堆栈指针：将 _estack（栈顶地址）赋值给SP寄存器。
跳转到main()：开始执行用户代码。

四、小试牛刀：定义变量在CCMRAM段

我们已经知道，MCU最快访问的RAM区域是CCMRAM，大小是64KB，起始地址是0x1000 0000。那么如果我们想要使用这部分的内存，该如何实现？

4.1 将变量存放在CCMRAM段

4.1.1 修改ld文件，增加.ccmram段

在STM32F407ZGTX_FLASH.ld文件中，我们看到有如下的定义：

MEMORY
{
  CCMRAM    (xr)    : ORIGIN = 0x10000000,   LENGTH = 64K
  RAM    (xr)    : ORIGIN = 0x20000000,   LENGTH = 128K
  FLASH    (xr)    : ORIGIN = 0x8000000,   LENGTH = 1024K
}

可知，程序有明确划分CCMRAM的存储开始地址，长度信息，都与数据手册里的完全一致。但它后面没有定义针对这个区域的段。所以我们需要加上如下代码：

/* Sections */
SECTIONS
{
	//其他的段定义...

    /* 定义.ccmram段 */
    .ccmram :ALIGN(4)
    {
        __ccmram_start = .;
        *(.ccmram)
        __ccmram_end = .;
    } >CCMRAM AT>FLASH
}

这就告诉链接器，在最后链接的时候，将存放在.ccmram 段的变量，先存放在FLASH中，并且运行的时候，从FLASH加载到CCMRAM中。

4.1.2 定义变量

大家可以参照我下面的代码：

/*存放在CCRAM中的快速访问变量*/
__attribute__((section(".ccmram"))) char printf_string_g[80];

这样，我们就定义了一个长度是80字节的字符数组。

4.1.3 最终的效果

编译完成后，查看.map文件，通常位于：Debug/ 或 Release/目录下，如 projectname.map。查找我们定义的变量，即可得到如下结果：

.ccmram         0x10000000       0x50 load address 0x08016b94
 *(.ccmram)
 .ccmram        0x10000000       0x50 ./Core/Src/main.o
                0x10000000                printf_string_g

至此，大家应该明白了，.map 文件中.ccmram段的加载地址是0x08016b94（Flash 区域），字符数组变量实际位于CCMRAM中，地址是0x10000000，大小是0x50，也即是80字节。

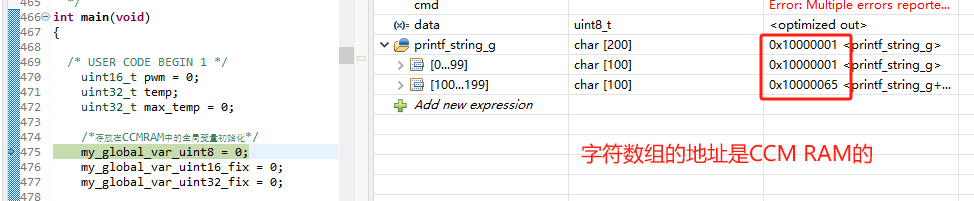

在调试中，我们进一步验证（这里我又将字符数组的大小改成了200字节，看到差异的小伙伴不要疑惑哦）：

在这里插入图片描述

4.2 将变量定义于特定的地址

在上一个实例的基础上，我们上升了难度，不但要将变量存放在CCMRAM内存空间，而且要特别指定它的地址，比如是：0x10000200。我尝试过使用：uint16_t my_global_var_uint16_fix __attribute__((section(".ccmram"), at(0x10000200)));但编译器忽略了at导致查看map文件的时候，发现并没有按照我们预期的存放变量。所以不得不花时间探索这个难题，因为在项目中是实在常遇到这样的场景。

4.2.1 修改ld文件

在STM32F407ZGTX_FLASH.ld文件中，定义下面的段：

SECTIONS
{
	//其他的段定义...

    /*定义CCM区域的固定地址变量*/
    .ccmram_fixed 0x10000200: ALIGN(4)
    {
        __ccmram_fix__start = .;
        *(.ccmram_fixed)
        __ccmram_fix_end = .;
    } >CCMRAM AT>FLASH
}

为了这个地址，特意定义了一个段，加载地址在FLASH，但实际上的RAM地址在0x10000200。

4.2.2 定义变量

这里我特意定义了两个变量，有一个故意初始化一下，但初始化是否管用呢？我们拭目以待！

uint16_t my_global_var_uint16_fix __attribute__((section(".ccmram_fixed")));
__attribute__((section(".ccmram_fixed"))) uint32_t my_global_var_uint32_fix = 0;

4.2.3 最终结果

查看map文件，得到下面的结果：

.ccmram_fixed   0x10000200        0x6 load address 0x08016cb8
                0x10000200                        __ccmram_fix__start = .
 *(.ccmram_fixed)
 .ccmram_fixed  0x10000200        0x6 ./Core/Src/main.o
                0x10000200                my_global_var_uint32_fix
                0x10000204                my_global_var_uint16_fix
                0x10000206                        __ccmram_fix_end = .

功夫不负有心人，我们成功了！第一个变量确实存放在了0x10000200这个地址，之后第二个存放的地址在后面。不过编译器并没有按照我们定义的顺序存放变量，有点随心所欲了……

4.2.4 初始化管用吗

我在死循环里打印这两个变量，另外我定义了另一个变量：uint8_t my_global_var_uint8 __attribute__((section(".ccmram")));。这是一个存放在CCMRAM段的普通的变量。我们先看下map文件：

.ccmram         0x10000000       0x51 load address 0x08016c64
                0x10000000                        __ccmram_start = .
 *(.ccmram)
 .ccmram        0x10000000       0x51 ./Core/Src/main.o
                0x10000000                my_global_var_uint8
                0x10000001                printf_string_g
                0x10000051                        __ccmram_end = .

.ccmram_fixed   0x10000200        0x6 load address 0x08016cb8
                0x10000200                        __ccmram_fix__start = .
 *(.ccmram_fixed)
 .ccmram_fixed  0x10000200        0x6 ./Core/Src/main.o
                0x10000200                my_global_var_uint32_fix
                0x10000204                my_global_var_uint16_fix
                0x10000206                        __ccmram_fix_end = .

下面我特意打印这几个变量的值：

sprintf(printf_string_g, "my_global_var_uint32_fix = %lu\r\nmy_global_var_uint16_fix = %u, my_global_var_uint8 = %u\r\n",
	my_global_var_uint32_fix, my_global_var_uint16_fix, my_global_var_uint8);
queue_printf(printf_string_g);

至于函数queue_printf()大家不用疑惑，这是我写的一个串口队列发送函数。下面看下结果：

在这里插入图片描述
看的出来，我在上面定义变量的时候，初始化是没有效果的，里面的值是随机值。所以我需要在主函数里，特意将其初始化为0，之后再使用。

    /*存放在CCMRAM中的全局变量使用测试*/
    my_global_var_uint8 ++;
    my_global_var_uint16_fix ++;
    my_global_var_uint32_fix ++;

    if(my_global_var_uint32_fix % 1000 == 520)
    {
    	sprintf(printf_string_g, "my_global_var_uint32_fix = %lu\r\nmy_global_var_uint16_fix = %u, my_global_var_uint8 = %u\r\n",
    		my_global_var_uint32_fix, my_global_var_uint16_fix, my_global_var_uint8);
    	queue_printf(printf_string_g);
    }

于是得到下面的结果：

在这里插入图片描述

五、STM32一定要将存放在FLASH中的程序拷贝到RAM中再执行吗

不是的！MCU可以直接在FLASH中执行程序。但如果在RAM中运行的话，速度会更快！

5.1 MCU在FLASH或RAM中运行代码的场景

代码（函数）直接在Flash中执行：
STM32的Cortex-M内核通过 ICode总线 直接从Flash读取指令并执行，无需将代码拷贝到RAM。
- 优点：节省RAM空间（RAM通常比Flash小得多）。
- 缺点：Flash的读取速度比RAM慢（但对大多数应用影响不大）。
例外情况（需拷贝到RAM运行的代码）：
某些特殊场景（如Flash擦写操作、高频中断服务函数）需要将代码放到RAM中运行，此时需使用 __attribute__((section(".RamFunc"))) 修饰函数，并在链接脚本中指定 .RamFunc 段到RAM（后面有详细解释）。
- 动态修改代码：如测试快速算法迭代，避免频繁擦写Flash。
- Flash擦写期间：开发Bootloader时，需在RAM中运行擦写Flash的代码（Flash不能同时读写自身）。

默认情况下，代码在Flash中直接执行，无需拷贝到RAM。
只有数据段（.data）和特殊代码（RamFunc）需要拷贝到RAM。通过合理配置链接脚本和启动文件，可以优化性能和内存使用。

5.2 为什么代码不全部拷贝到RAM？

原因
- RAM容量有限：STM32F407的Flash为1024KB，而RAM仅128KB（+64KB CCMRAM），无法容纳全部代码。
- 性能权衡：Flash的读取速度虽慢，但Cortex-M内核有预取缓冲（Prefetch Buffer）和指令缓存（I-Cache，仅F7/H7支持），可减少性能损失。

5.4 小试牛刀：将中断回调函数拷贝到RAM中运行

将函数拷贝到RAM中运行的场景：
- 执行Flash擦写操作时（Flash不能同时读写）。
- 对延迟极敏感的中断服务函数（如高频PWM控制）。

5.4.1 修改ld文件

/* Sections */
SECTIONS
{
	//其他的段定义...

    .RamFunc :
    {
      *(.RamFunc*)
    } >RAM AT> FLASH  /* 物理存储在Flash，运行时拷贝到RAM */
}

5.4.2 修改函数定义

在原本的中断回调函数前面加上__attribute__((section(".RamFunc")))，之后就可以了。

__attribute__((section(".RamFunc"))) void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	//这里的代码省略
}

5.4.3 测试结果

5.4.3.1 查看map文件

编译之后，查看map文件，我们得到如下结果：

 *(.RamFunc)
 .RamFunc       0x200003b0      0x108 ./Core/Src/main.o
                0x200003b0                HAL_GPIO_EXTI_Callback
 .RamFunc.__stub
                0x200004b8       0x38 linker stubs
 *(.RamFunc*)
                0x200004f0                        . = ALIGN (0x4)
                0x200004f0                        _edata = .

看到函数的定义在RAM的地址范围，那么就是证明了函数在RAM中。

5.4.3.2 debug测试

下图中，程序运行到中断处理函数的时候，从反汇编窗口看出来函数的地址是RAM空间的地址！于是我们断定：中断函数是被拷贝到了RAM中运行的。
在这里插入图片描述

5.4.4 记录一次掉坑的经历

在修改ld文件的时候，我将新增RamFunc 段的代码写成了下面的样子：

/* Sections */
SECTIONS
{
	//其他的段定义...

    .RamFunc:
    {
      *(.RamFunc*)
    } >RAM AT> FLASH  /* 物理存储在Flash，运行时拷贝到RAM */
}

怎么样？对比一下5.4.1章节的代码，有看出来不同吗？我估计绝大多数人看不出来！
我公布答案，就是.RamFunc和:之间少了空格！这谁能知道问题？编译的时候发现报错，就很抓狂。都是血与泪的教训啊。

至此，本文结束，耗时一整天，如果有对你有帮助，欢迎关注、点赞、收藏、转发！

从编译到内存全揭秘！STM32工程师必看：点击Build后，代码到底经历了什么？

从编译到内存全揭秘！STM32工程师必看：点击Build后，代码到底经历了什么？

序言：你是否也被这些问题卡过壳？

一、点击工具栏的 🔨 Build 按钮的时候发生了什么

1.1 整体编译流程

1.2 各步骤详解

1.2.1 预编译（Preprocessing）

1.2.2 编译（Compilation）

1.2.3 汇编（Assembly）

1.2.4 链接（Linking）

1.2.5 常见问题

Q1：为什么需要链接脚本？

Q2：.hex 和 .bin 的区别？

Q3：如何减少编译后的代码大小？

1.2.6 总结

二、链接脚本和编译后的信息解读

2.1 链接文件

2.3 编译后的信息

2.3.1 KEIL编译后的信息详解

2.3.1.1 内存段分类

2.3.1.2 内存分布详解

2.3.2 STM32CubeIDE编译后的信息详解

2.3.3 常见问题

Q1：为什么 RW 既占 Flash 又占 RAM？

Q2：ZI 段为什么不占 Flash？

Q3：如何查看具体变量在哪个段？

2.3.4 总结

三、STM32F4的Flash和RAM

3.1 RAM

3.2 FLASH

3.3 Flash 和 RAM 的分工

3.4 数据段的处理和启动流程

3.4.1 数据段的处理

3.4.2 STM32启动流程

四、小试牛刀：定义变量在CCMRAM段

4.1 将变量存放在CCMRAM段

4.1.1 修改ld文件，增加.ccmram段

4.1.2 定义变量

4.1.3 最终的效果

4.2 将变量定义于特定的地址

4.2.1 修改ld文件

4.2.2 定义变量

4.2.3 最终结果

4.2.4 初始化管用吗

五、STM32一定要将存放在FLASH中的程序拷贝到RAM中再执行吗

5.1 MCU在FLASH或RAM中运行代码的场景

5.2 为什么代码不全部拷贝到RAM？

5.4 小试牛刀：将中断回调函数拷贝到RAM中运行

5.4.1 修改ld文件

5.4.2 修改函数定义

5.4.3 测试结果

5.4.3.1 查看map文件

5.4.3.2 debug测试

5.4.4 记录一次掉坑的经历

Q2：`.hex` 和 `.bin` 的区别？
