ADS之变压器匹配

最新推荐文章于 2025-05-26 20:44:31 发布
原创 最新推荐文章于 2025-05-26 20:44:31 发布 · 1w 阅读 · 60 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

ADS变压器匹配

  1. 新建一个workspace和schematic

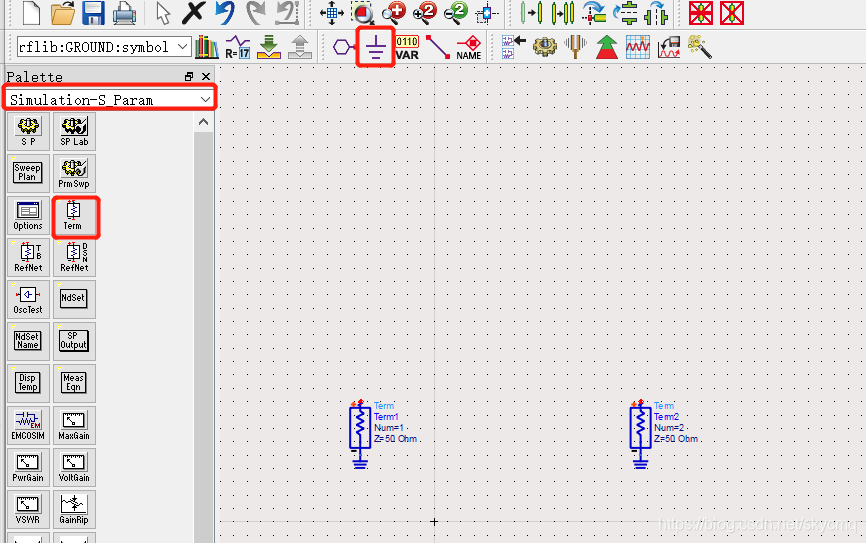

  2. 添加两个Term并接地，根据需要修改Term的阻抗。
    在这里插入图片描述

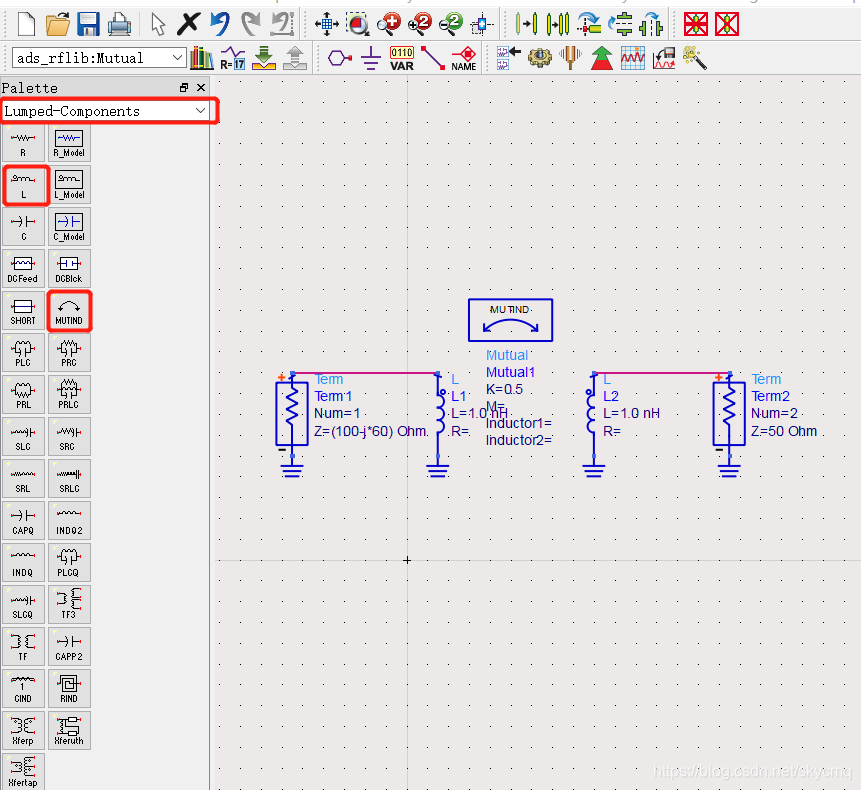

  3. 添加变压器，及两个电感加一个MUIND。Ctrl+R为旋转，Ctrl+Y为左右翻转。
    在这里插入图片描述

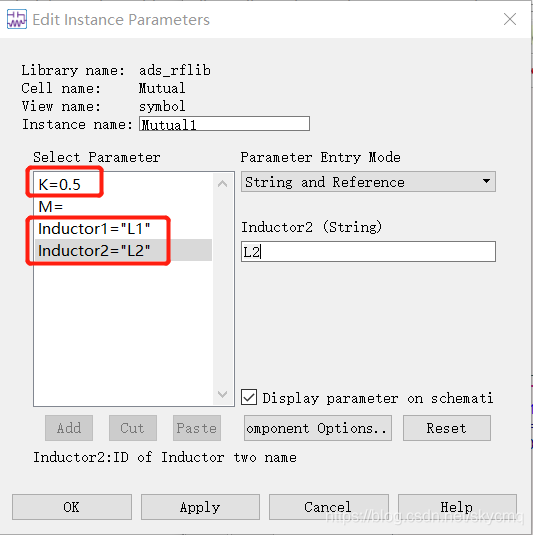

  4. 双击MUIND，修改MUIND的参数。
    在这里插入图片描述

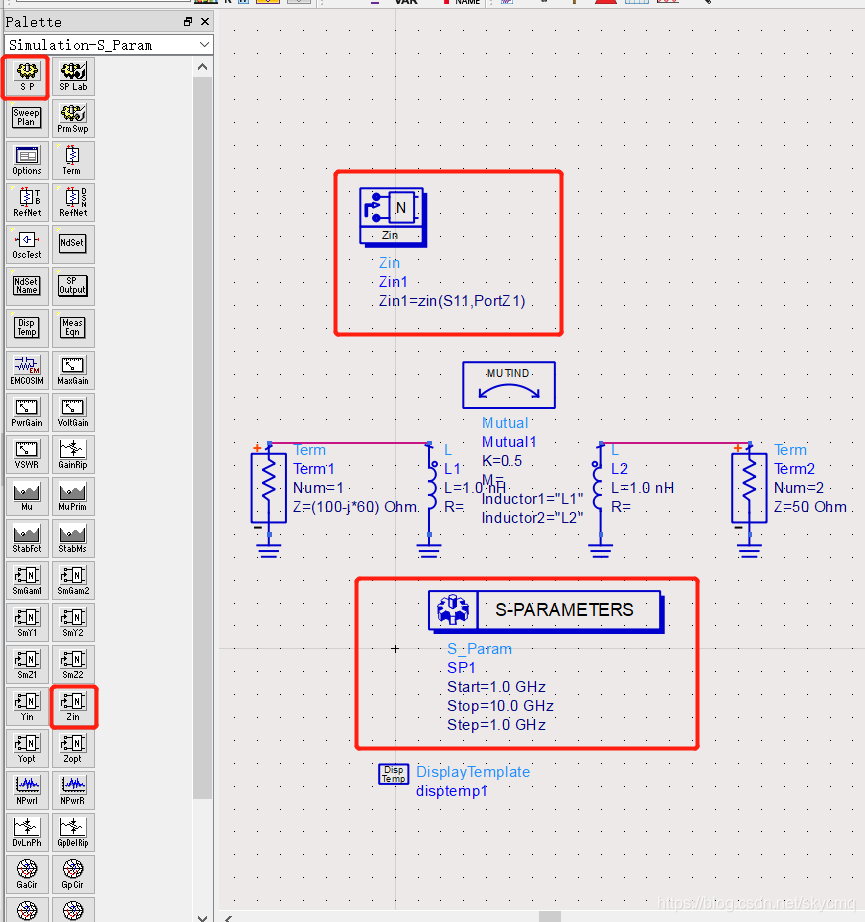

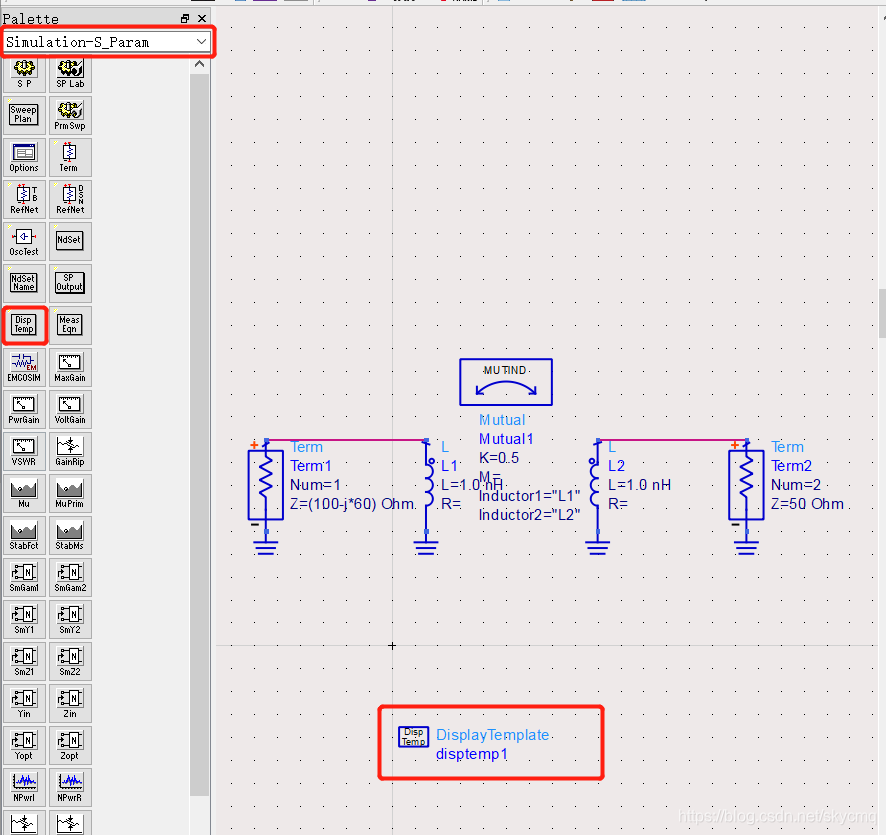

  5. 添加Display、SP控件和Zin控件。‘
    在这里插入图片描述
    在这里插入图片描述

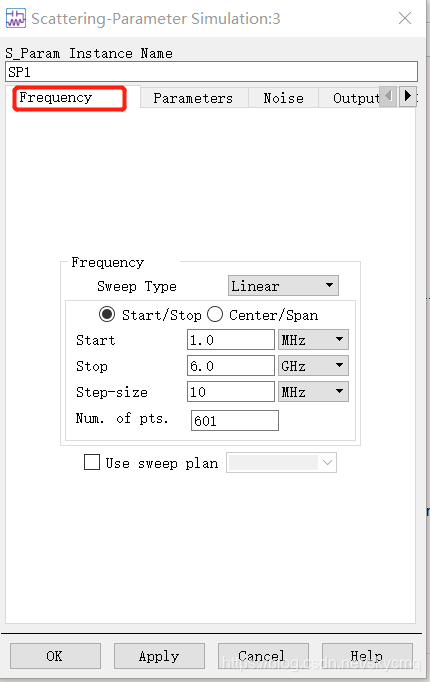

  6. 双击S-PARAMETERS选择扫频范围。
    在这里插入图片描述
  7. 点击simulate进行仿真。
