那么，什么是EDA？什么是VLSI CAD？

为了设计用于半导体制造的光掩模（Mask），已经采用了许多不同的方法论。

本文不仅适用于半导体行业的从业者，还希望能够帮助各个领域的读者理解相关内容。

接下来，我将讨论开源EDA（Electronic Design Automation）与商业EDA的现状，以及AI EDA等话题。

在现代市场中，最主流的数字半导体设计方法包括：

1. 基于硬件描述语言（HDL）的逻辑设计
2. 使用EDA工具进行验证和物理设计

那么，什么是EDA？什么是VLSI CAD？

通过计算机进行设计的工具被称为CAD，即计算机辅助设计（Computer-Aided Design）。而用于超大规模集成电路（VLSI，Very Large Scale Integrated Circuit）的设计自动化软件被称为VLSI CAD。

由于“CAD”这一术语还广泛应用于机械、建筑、艺术等领域，为了避免混淆，电子设计领域的专业人员更常使用“EDA”，即电子设计自动化（Electronic Design Automation）。

https://www.youtube.com/watch?v=iDhpKq09XIo

总结来说，

EDA（电子设计自动化）虽然不直接参与芯片的制造，但在“设计、仿真、验证”的自动化方面起着至关重要的作用，主要体现在以下三个方面：

1. TCAD：用于半导体制造工艺的设计与验证。

2. Design & Signoff：实现设计、仿真和验证的自动化，并将设计好的电路与晶圆厂的物理要求进行对比。

3. 硅生命周期管理（Silicon Life Management）：在芯片制造完成并投入市场后，监控半导体的可靠性。

半导体的应用非常广泛，包括模拟半导体和数字半导体等多个领域。设计方法也可以进一步分为全定制（Full Custom）和半定制（Semi Custom），每个细分领域都有对应的EDA工具来支持这些工作。
https://www.youtube.com/watch?v=x07eJFVgNrM

EDA工具可以简单地概括为代码到代码的自动化以及代码验证。

1. 代码到代码的自动化：这是将设计者编写的高级硬件描述语言（HDL）代码自动转换为机器可以理解的低级代码的过程。例如，将用Verilog编写的逻辑转换为实际可以硬件实现的门级网表就是其中的一部分。

2. 代码验证：验证设计的代码是否能够准确执行预期的功能。通过仿真来验证设计的正确性，并在实际制造之前对其进行严格的检查，以确保没有错误。

通过这种方式，设计、仿真和验证都实现了自动化，极大地降低了半导体芯片开发的复杂性。

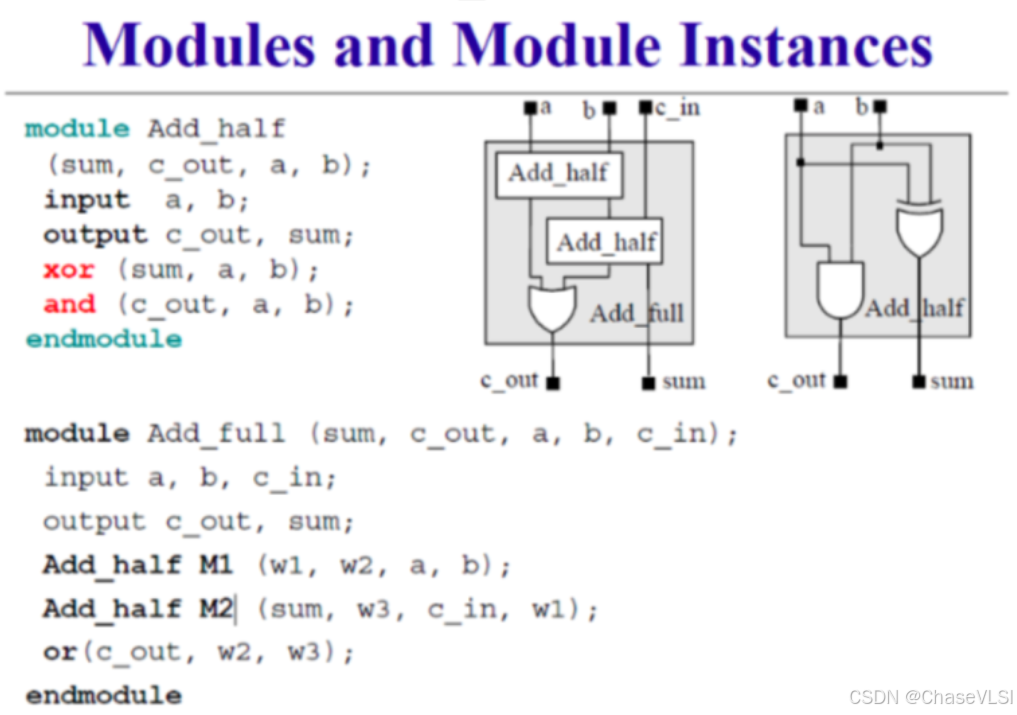

简单的逻辑电路代码如下所示。这种电路代码只包含XOR、AND等逻辑信息，但并不包含XOR的尺寸或速度等物理特性的信息。

在实际的半导体器件中，XOR电路有尺寸、速度、功耗等物理特性。

1. 半导体器件工程师将这些特性通过SPICE代码进行存储，
2. 特性化（Characterization）工程师将其保存为库代码，
3. 库工程师进一步将其压缩成数据库代码。

这些数据库文件被封装在**工艺设计套件（PDK）**中，供物理设计工程师使用。物理设计工程师利用PDK中包含的器件物理信息来进行芯片设计。

设计者们为了在市场上具备竞争力，必须设计具有优异PPA（性能、功耗、面积）特性的半导体。

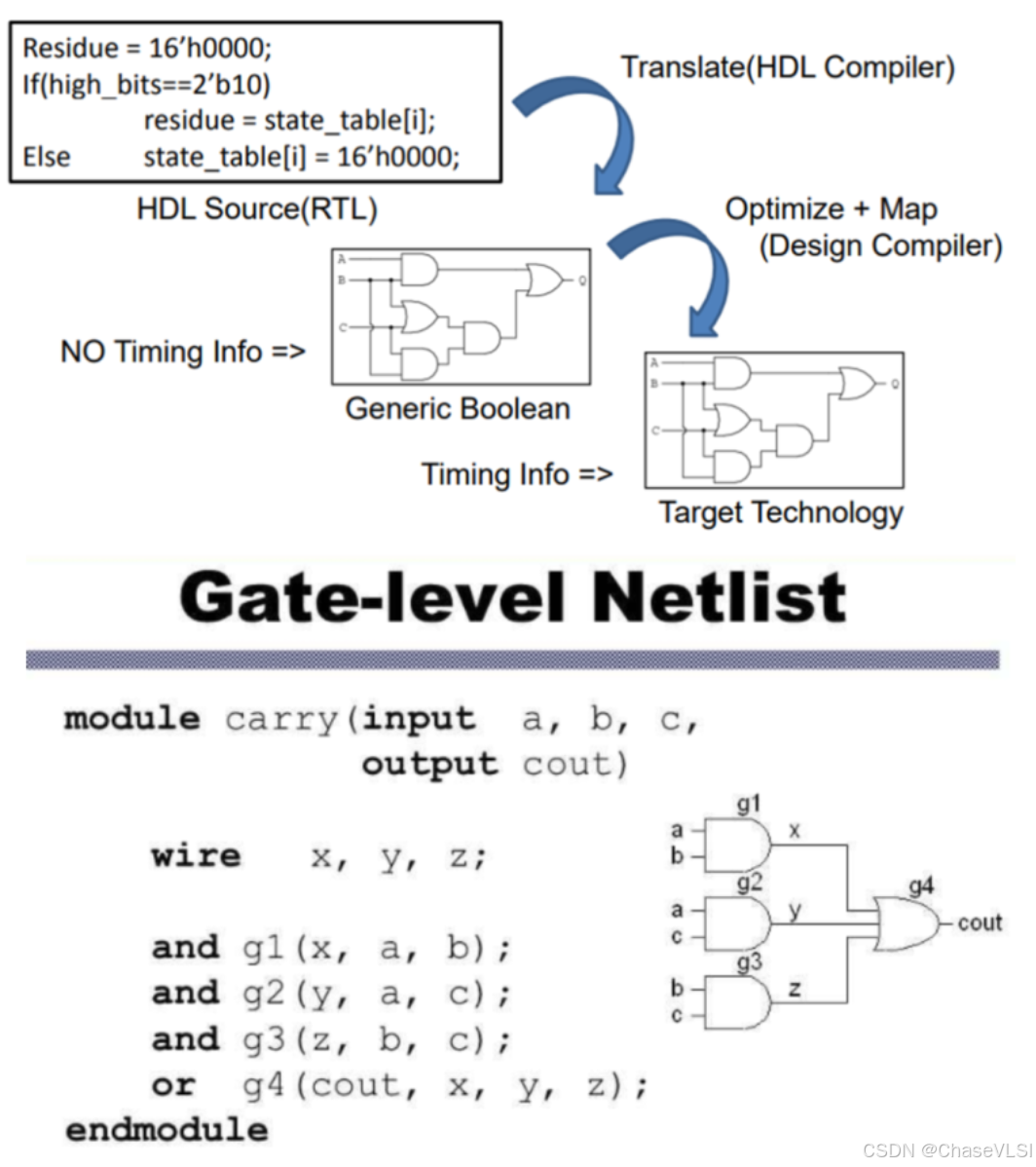

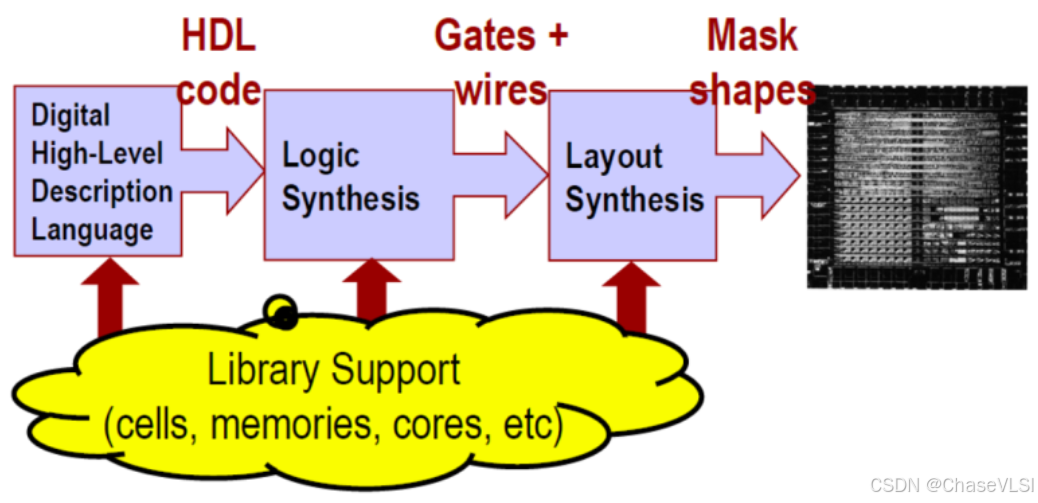

以下是逻辑到版图（Logic to Layout）流程中，关于逻辑综合（Logic synthesis）阶段的经典描述：

1. 接收包含逻辑设计的代码作为输入，
2. 将其转换为布尔形式的代码，
3. 根据SDC（时序约束文件）、库文件和PDK中的物理信息，将设计映射到PDK中提供的单元（Cell）。

通过将HDL + SDC + Library + PDK作为输入，最终生成以代工厂提供的单元为基础的门级网表（Gate Level Netlist）。

The Maestro Behind Design-Software Behemoth Synopsys - IEEE Spectrum

值得一提的是，Synopsys的创始人Aart de Geus主席，开发了全球首个基于约束条件的综合EDA工具——“SOCRATES”。

此外，Synopsys这个名字的来源是SYNthesis（综合） + OPtimization（优化） + SYStem（系统）的组合。

像Design Compiler和Fusion Compiler这样的产品是Synopsys代表性的逻辑综合工具。

当通过逻辑综合完成基本的映射和优化后，会进入以下关键步骤：

1. 逻辑等价性检查（Logical Equivalence Check, LEC）：确保初始的RTL代码与最终生成的门级网表（Gate Level Netlist）在逻辑上是等效的。

2. 时序和功耗验证及仿真：对设计的时序（Timing）和功耗（Power）进行验证，并通过仿真确保设计的性能符合要求。

3. 可测试性设计（Design for Testability, DFT）：增加测试结构以便于未来制造后的芯片测试，提高可测试性。

在完成这些步骤后，就会进入到Place & Route（布局布线）阶段，为门级网表中的实例分配坐标，确定各个端口之间的连接路径，从而完成物理设计的布局和走线。

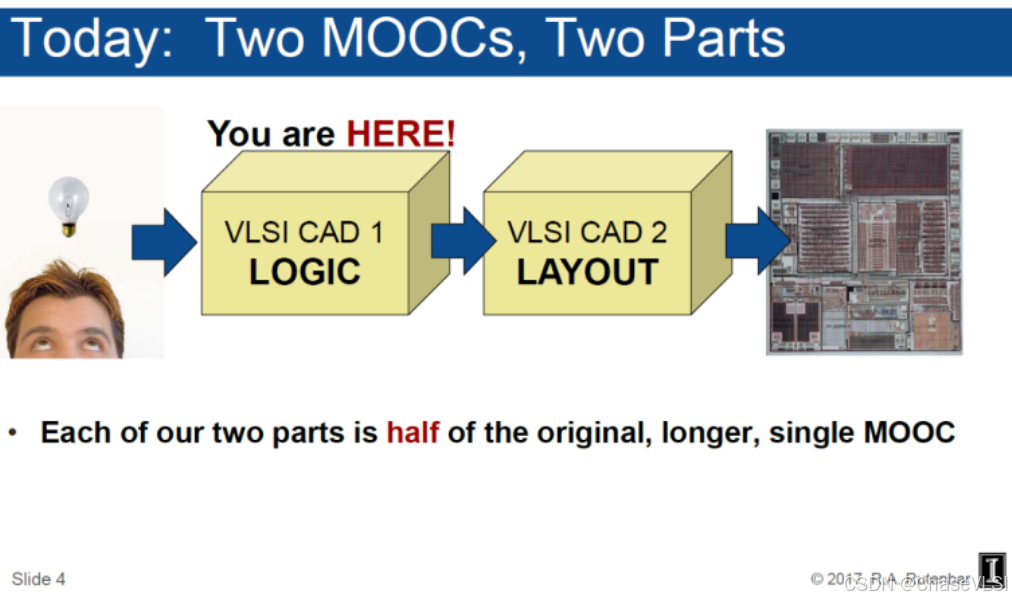

VLSI CAD Lecture:

https://www.coursera.org/learn/vlsi-cad-logic

VLSI CAD Part II: Layout | Coursera

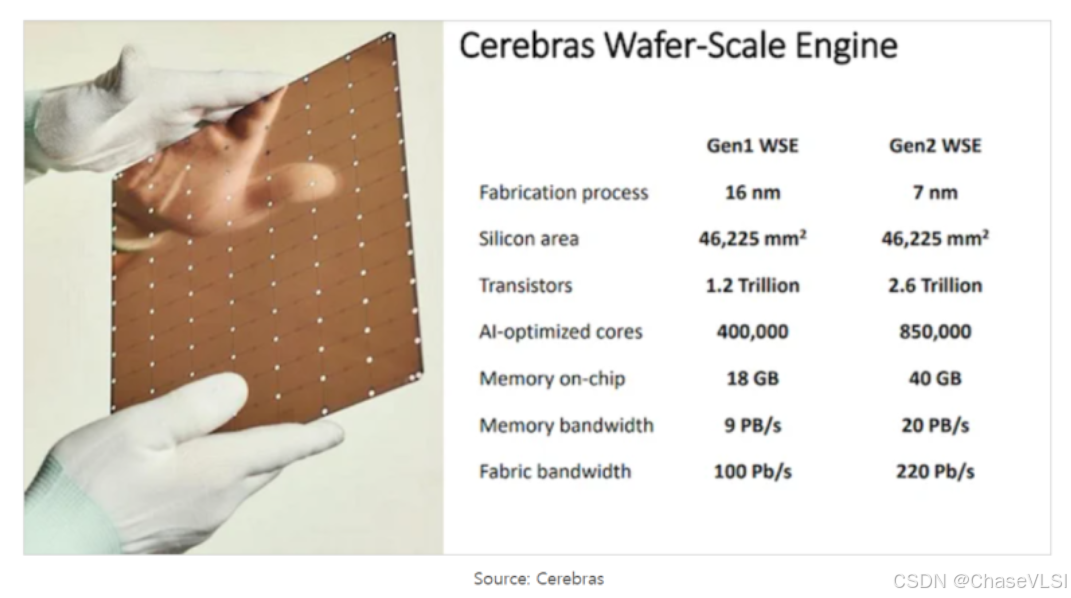

总结来说，半导体芯片极其复杂。正如下面的图示所示，每个半导体芯片中都包含了数量庞大的晶体管。

细微的变化可能导致各个物理参数之间以微妙的方式相互作用。此外，制造工艺的变化也可能引发物理特性的变化，进而影响芯片的性能、功耗和可靠性。

因此，在芯片设计和制造过程中，必须密切关注这些物理参数和工艺变化，以确保最终产品的性能符合预期标准。

要考虑的因素实在太多，如果没有精密的自动化工具，就无法管理这种复杂性。EDA正是提供了这项至关重要的技术。

如果没有EDA工具，今天这种规模和复杂度的半导体设计和制造成本将会极其高昂，导致项目的经济性变得不可行。结果是，半导体产业和消费者将只能使用有限的、低复杂度的芯片。

因此，EDA不仅是现代半导体产业不可或缺的工具，它还大幅降低了设计和制造的成本，使得复杂的半导体器件能够以经济的方式生产和应用。
