【图灵完备(Turing Complete)】4——处理器架构

        第四章处理器架构的内容如下：

1.算术引擎

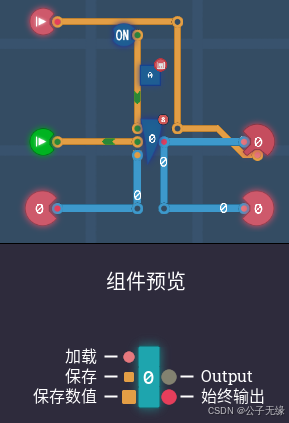

        对之前的逻辑引擎进行扩展，在已有 0代表OR（或）、1代表NAND（与非）、2代表NOR（或非）、3代表AND（与）的基础上，增加 4代表ADD（加）、5代表SUB（减）：

---

2.元件工坊

        工具性关卡，解锁元件工坊，非常重要，可以对电路做封装，后面跟它打交道会比较多。

---

3.条件判断

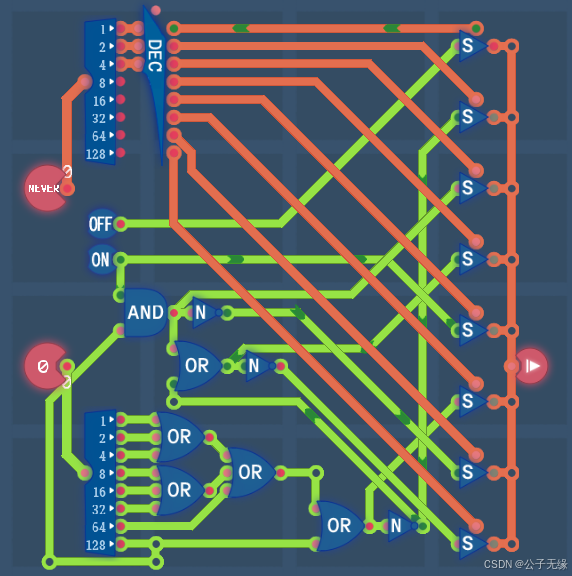

       先将三位数据解码，解码的结果控制8个开关。8个开关分别对应8中条件判断的运算结果：

---

4.寄存器之间

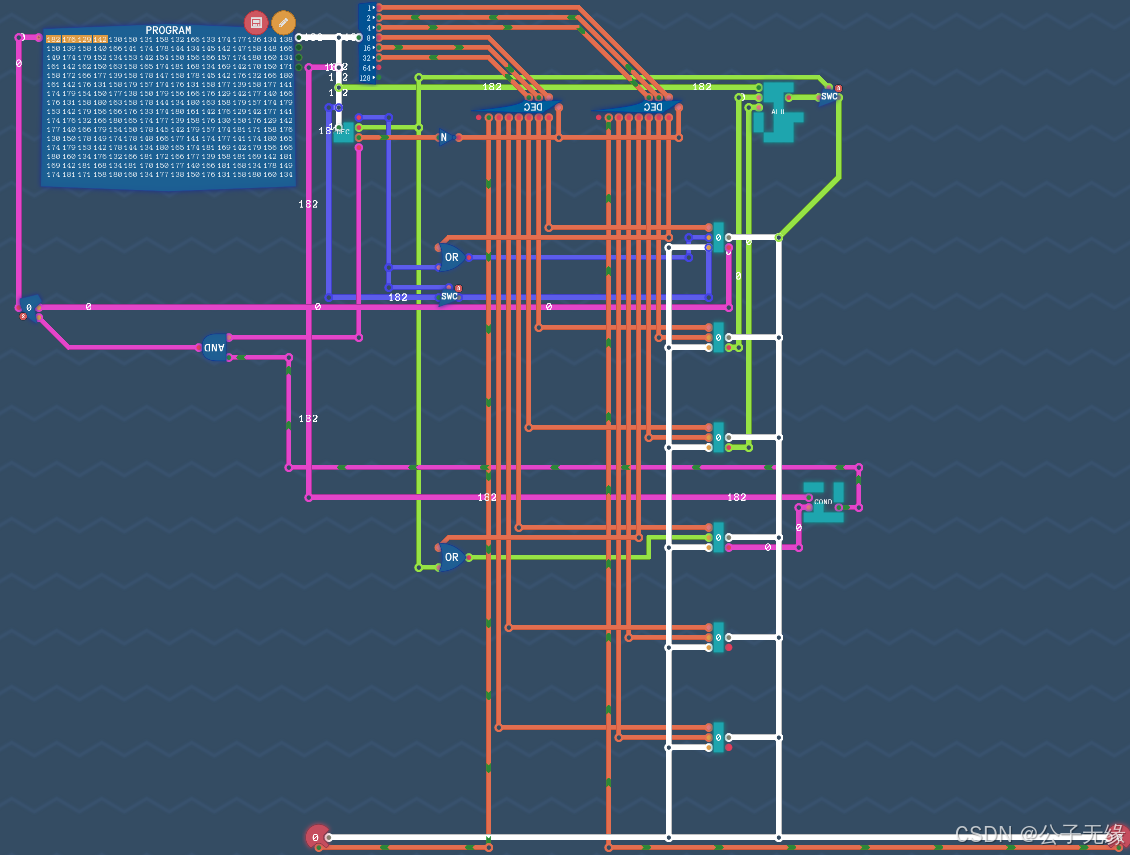

         这一关直到第9关图灵完备，旨在造出一个简单的处理器，采用方式是叠砖块似的添加功能。因为之前写的时候忘记保存了，所以这边先呈现出来最终完成图灵完备的电路图：

        其中寄存器之间功能，大致是上面 橙色线路 的内容，输入的第1、2、3字节指定源，第4、5、6字节指定目的。

        另外这边用元件工坊封装了一下寄存器RegisterPlus，具体如下：

---

5.指令解码器

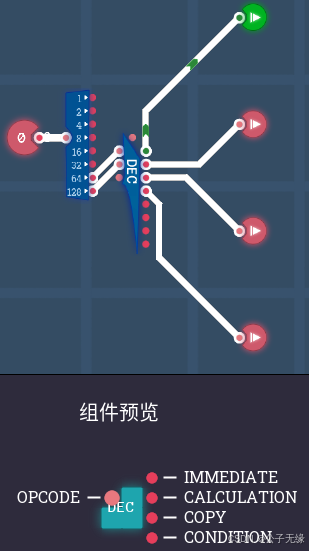

        指令解码，00代表立即数模式、01代表计算模式、10代表复制模式、11代表条件跳转模式：

        其中指令解码器DEC用元件工坊封装如下：

---

6.计算单元

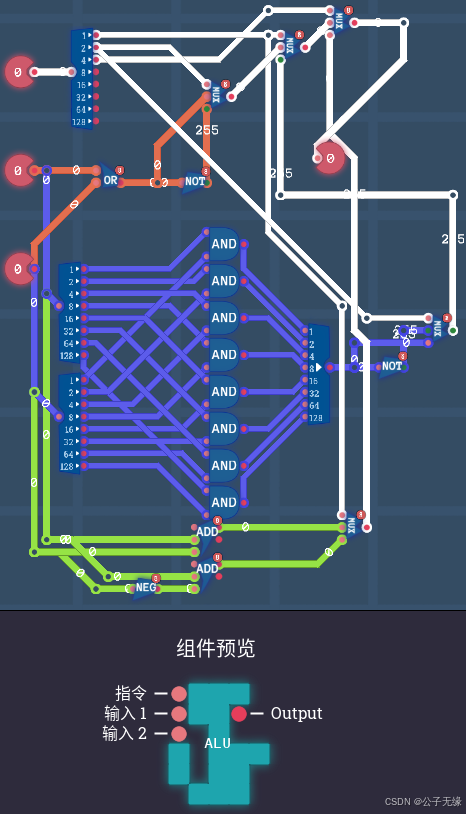

        参考上面最终大图中 绿色线路 的内容，其中，计算单元ALU用元件工坊封装如下：

---

7.程序

        指令输入被移除，用程序组件替代。参考上面最终大图中左上方PROGRAM相关内容。

---

8.立即数

        参考上面最终大图中 蓝色线路 相关内容。

---

9.图灵完备

        需要添加根据REG3内容判断是否跳转的功能：

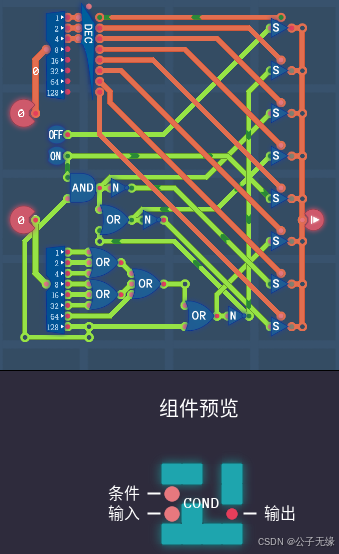

        参考上面最终大图中 紫色线路 相关内容，其中，条件跳转模块COND 用元件工坊封装如下，可以实现：
