Portapack信号源 AM调制 （二）

原创 于 2024-03-01 09:52:48 发布 · 780 阅读 · 10 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#dsp

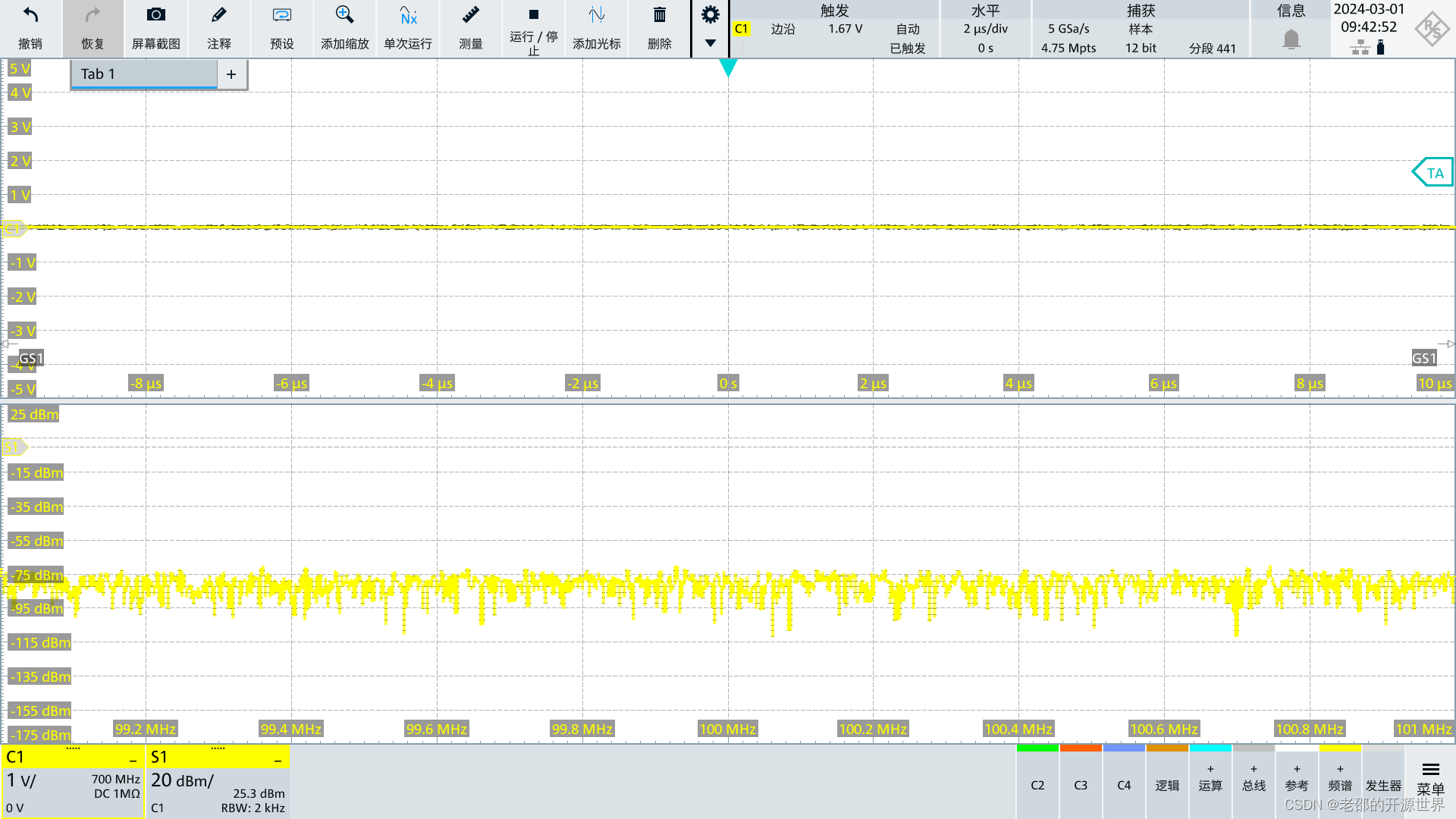

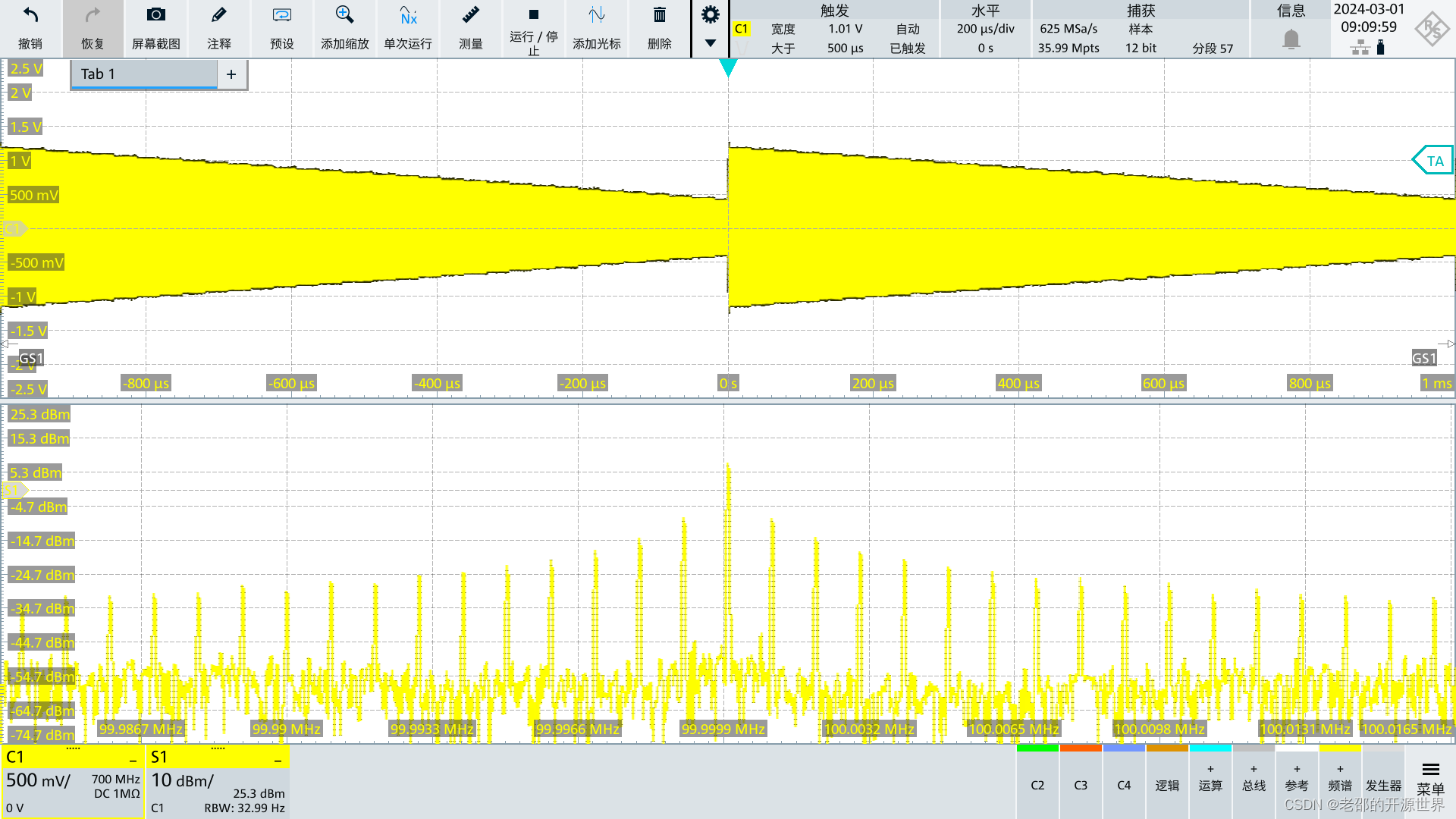

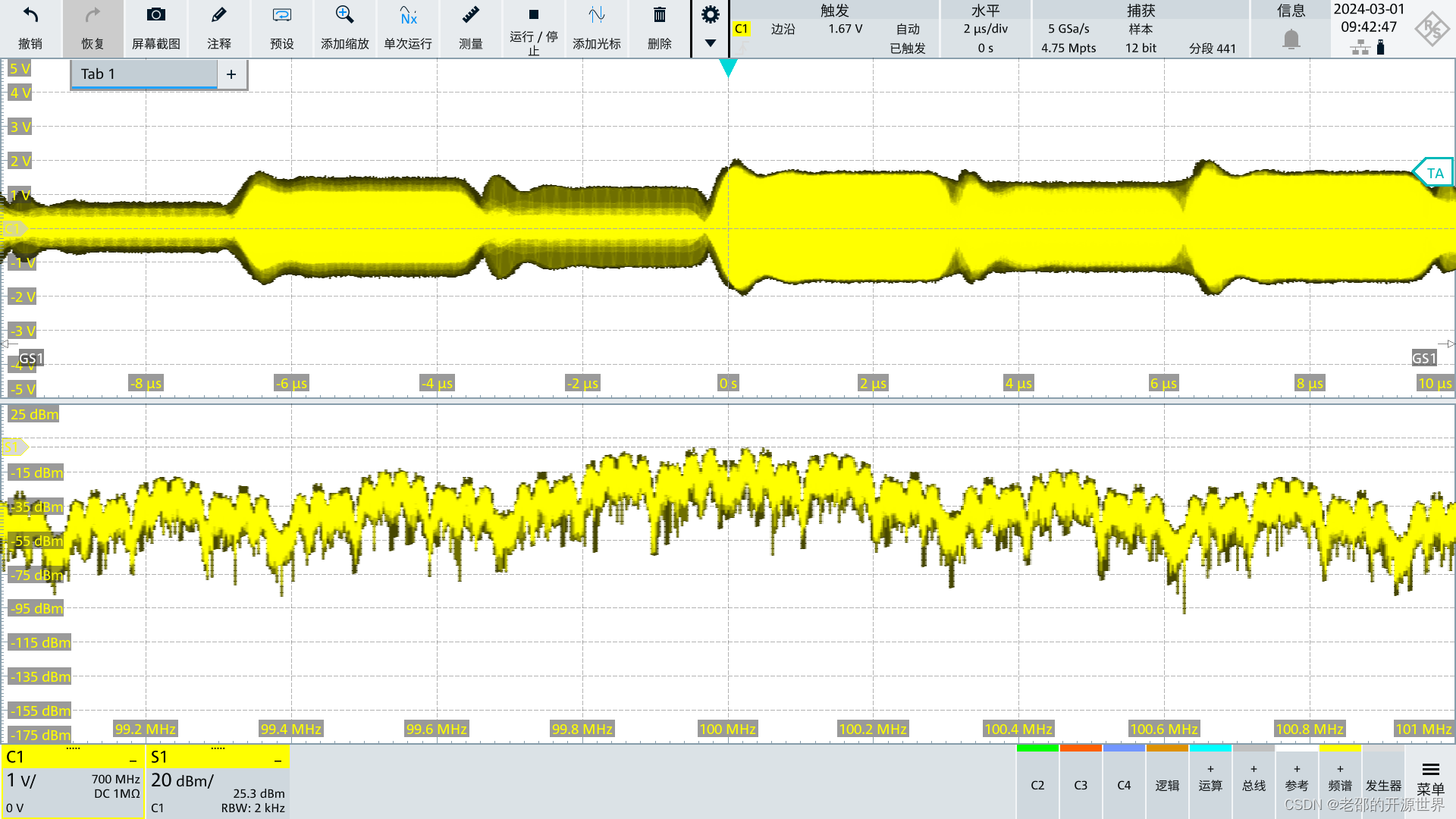

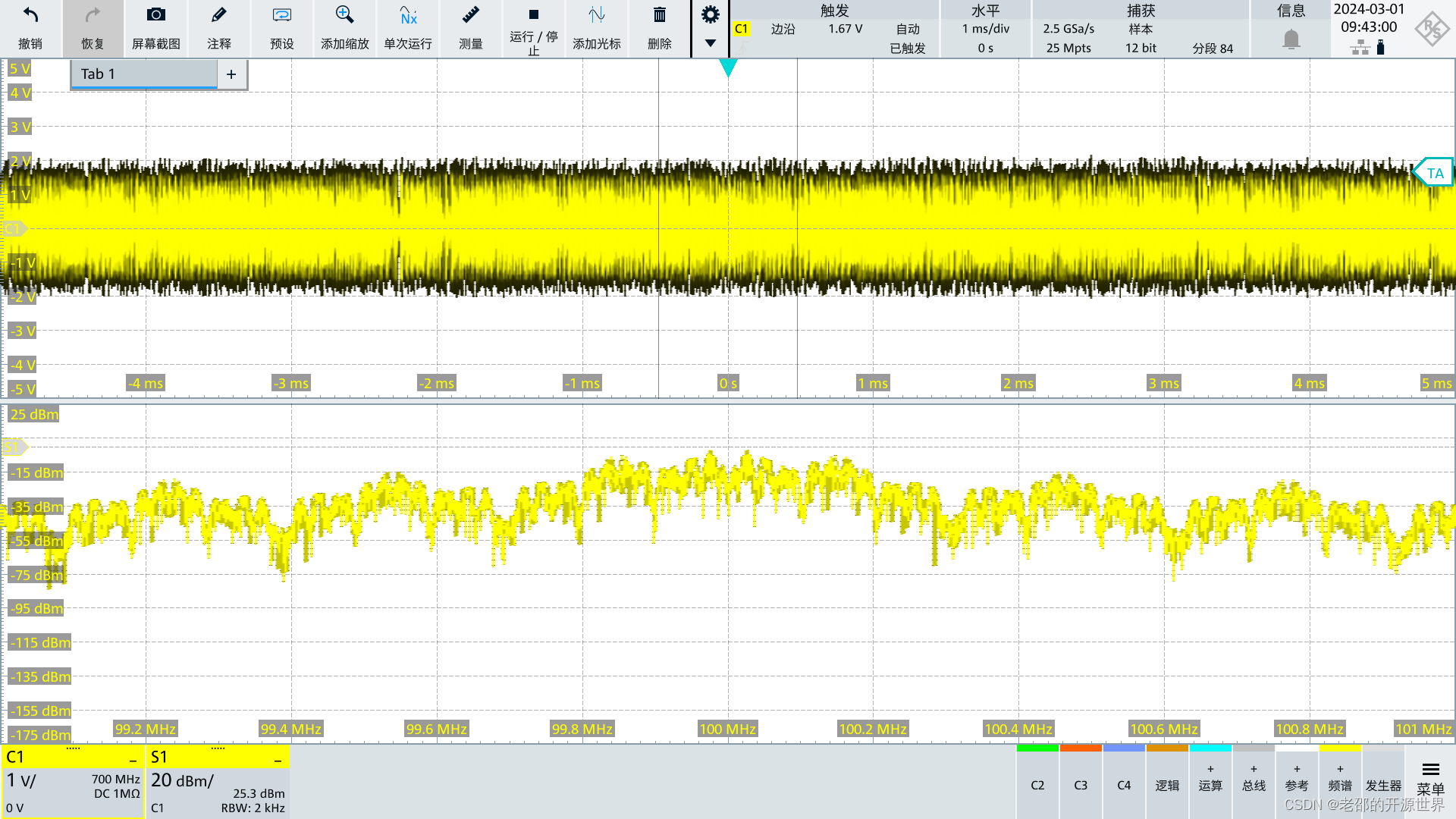

作者分享了在项目中添加调制深度后的测试过程，包括对正弦波、方波和锯齿波的观察，以及FM调制的效果。提到使用不同设备（R8vsR9）的影响，并因缺少瀑布图而无法详细分析FM调制的基带波形。文章还展示了AM调制时噪声源在不同时基下的变化。

昨天说了还差一个调制深度要加。今天已经加完了。

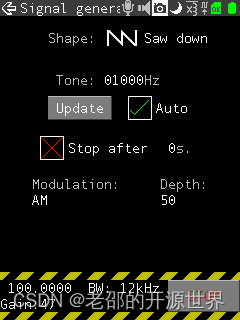

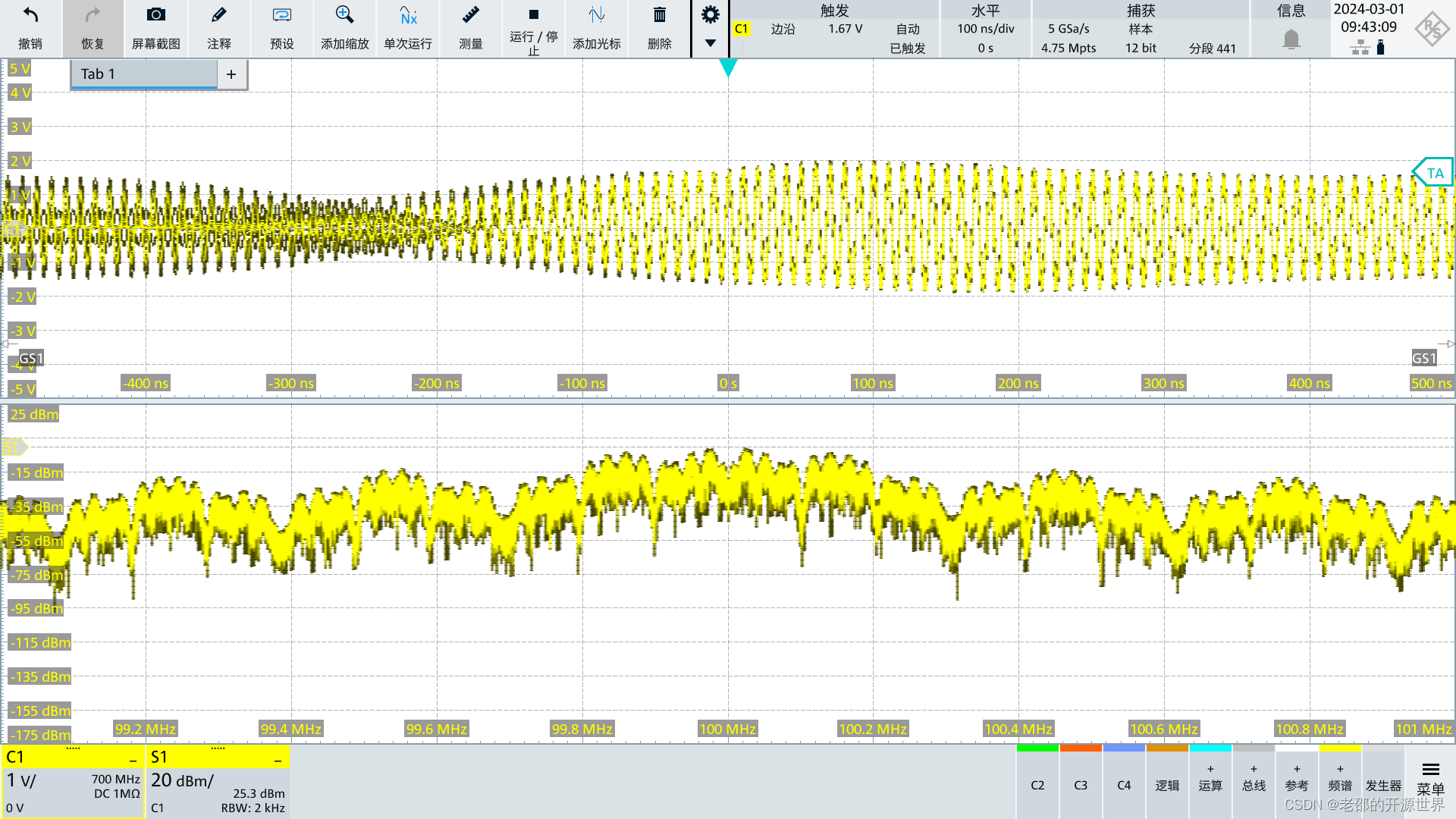

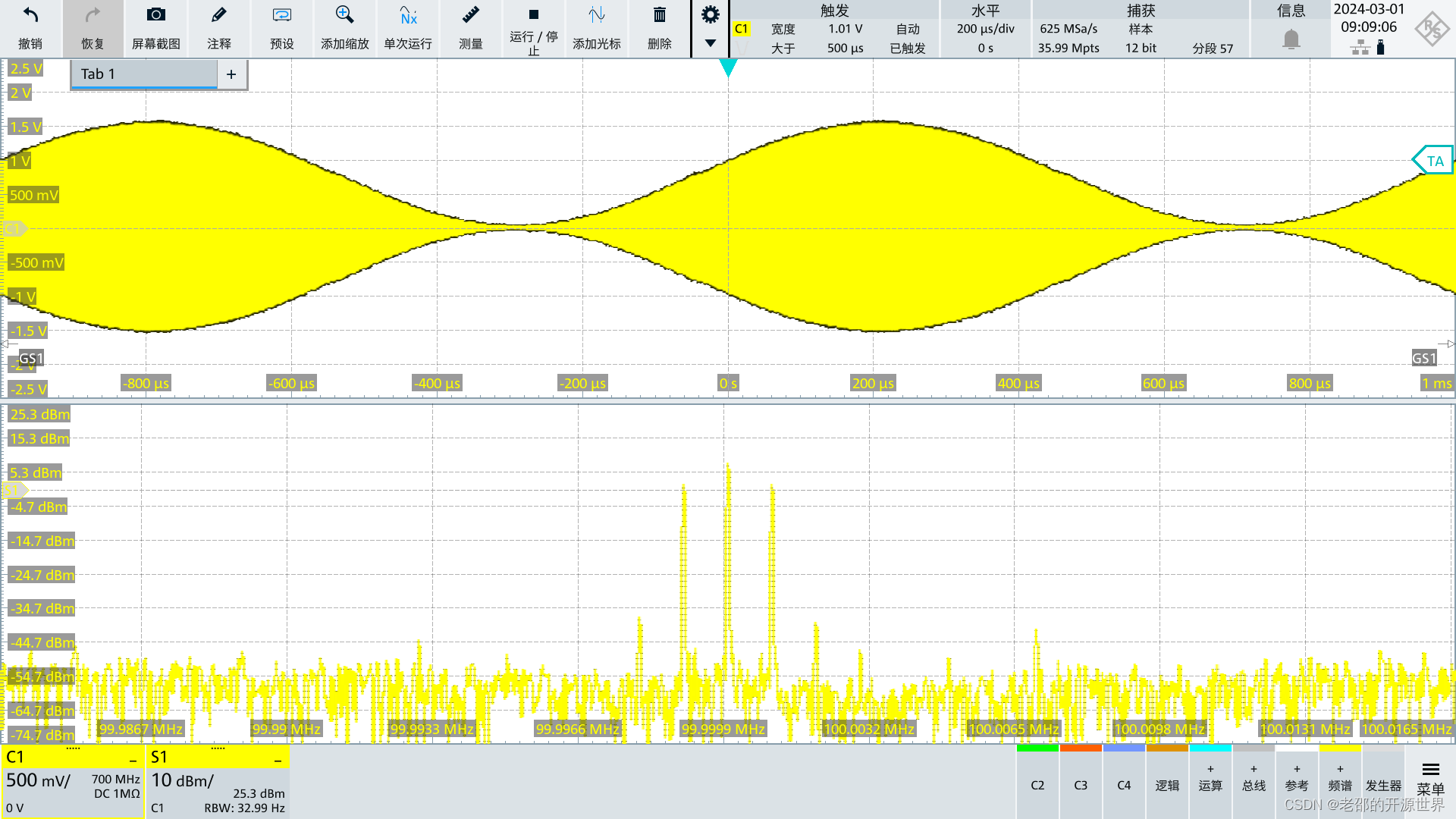

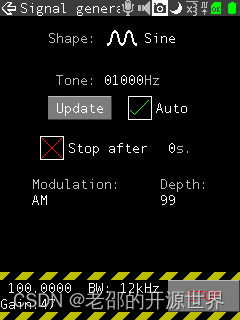

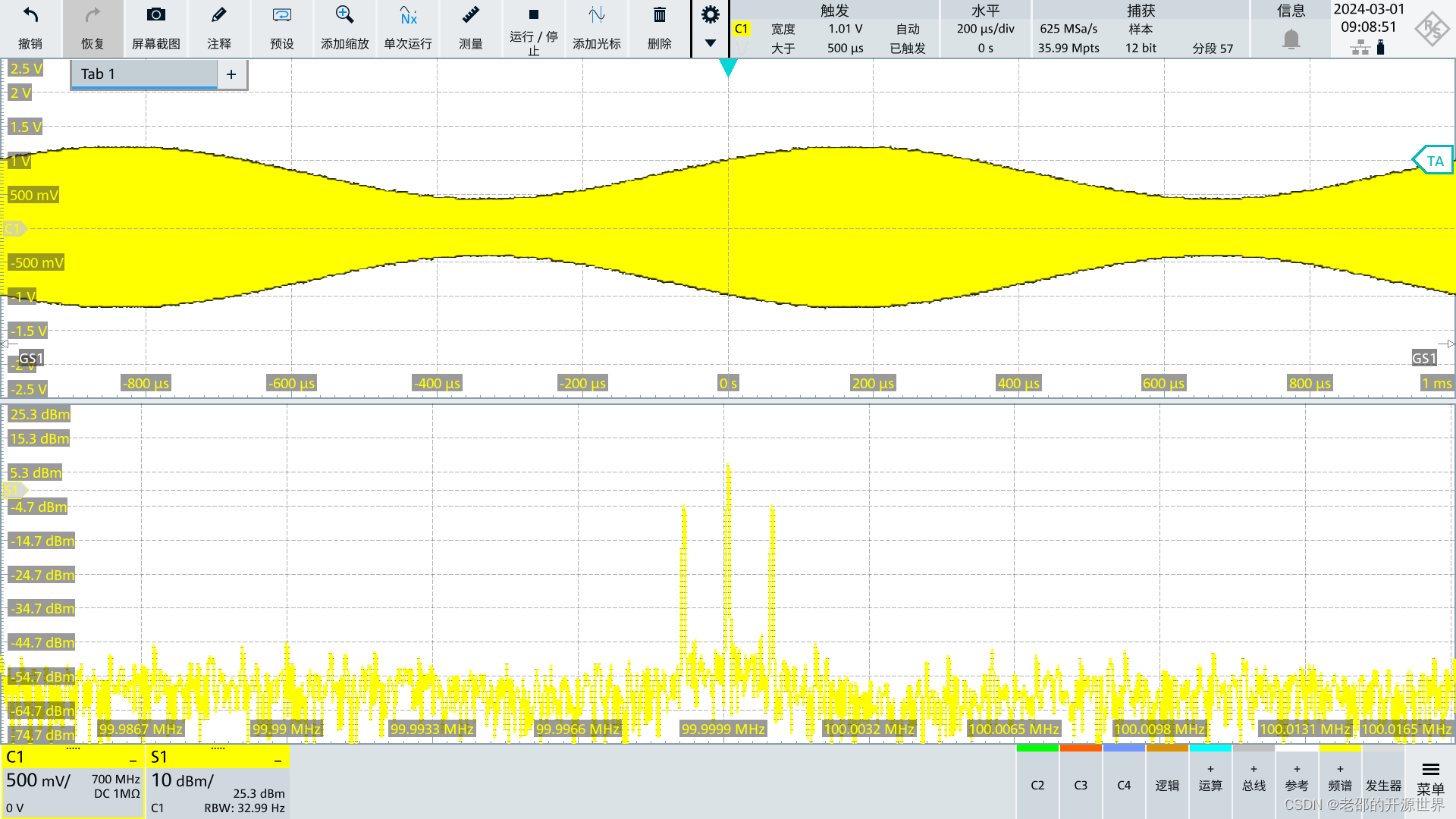

测了一下正弦波

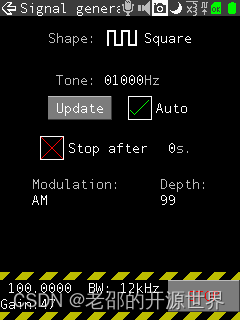

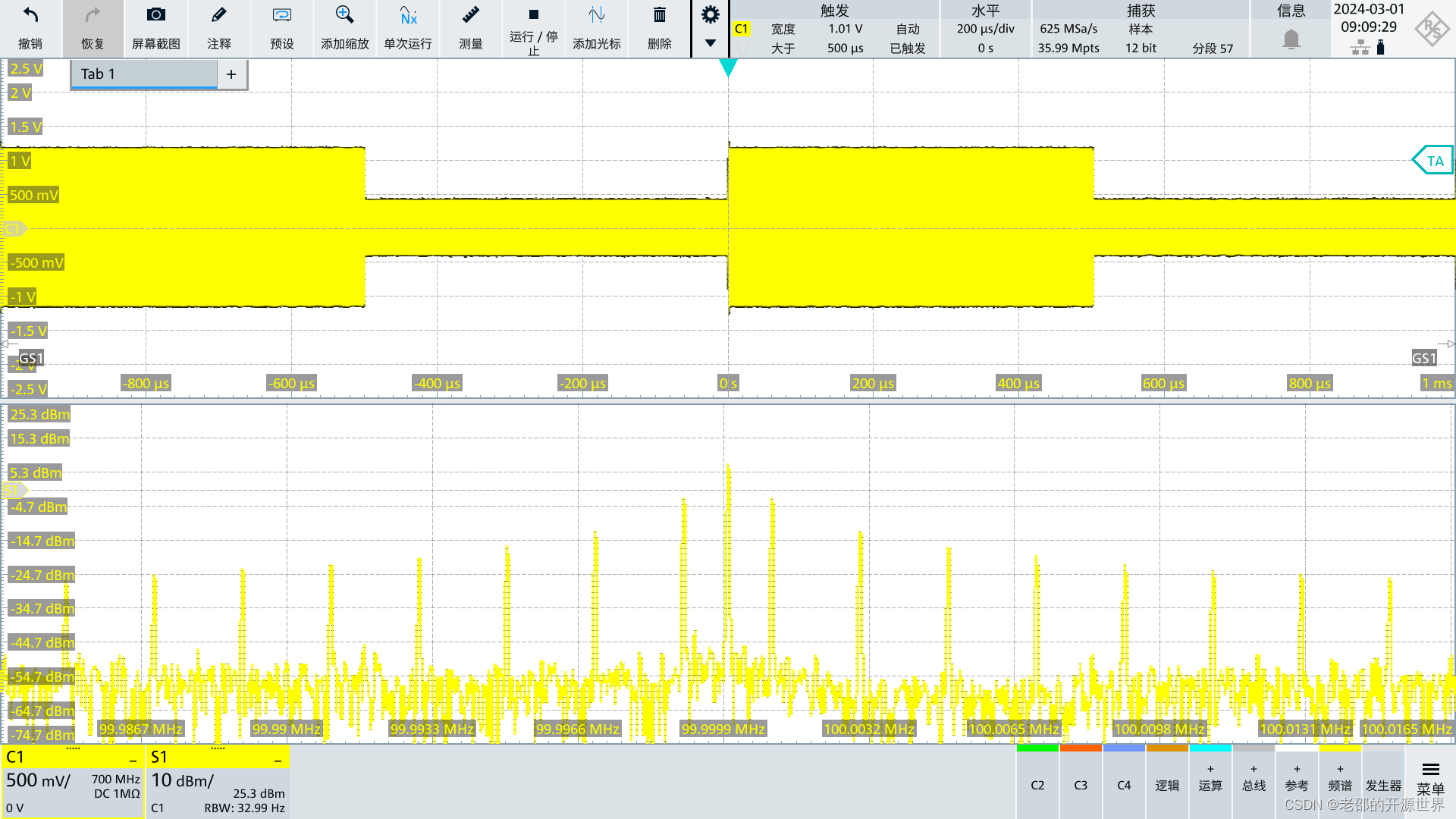

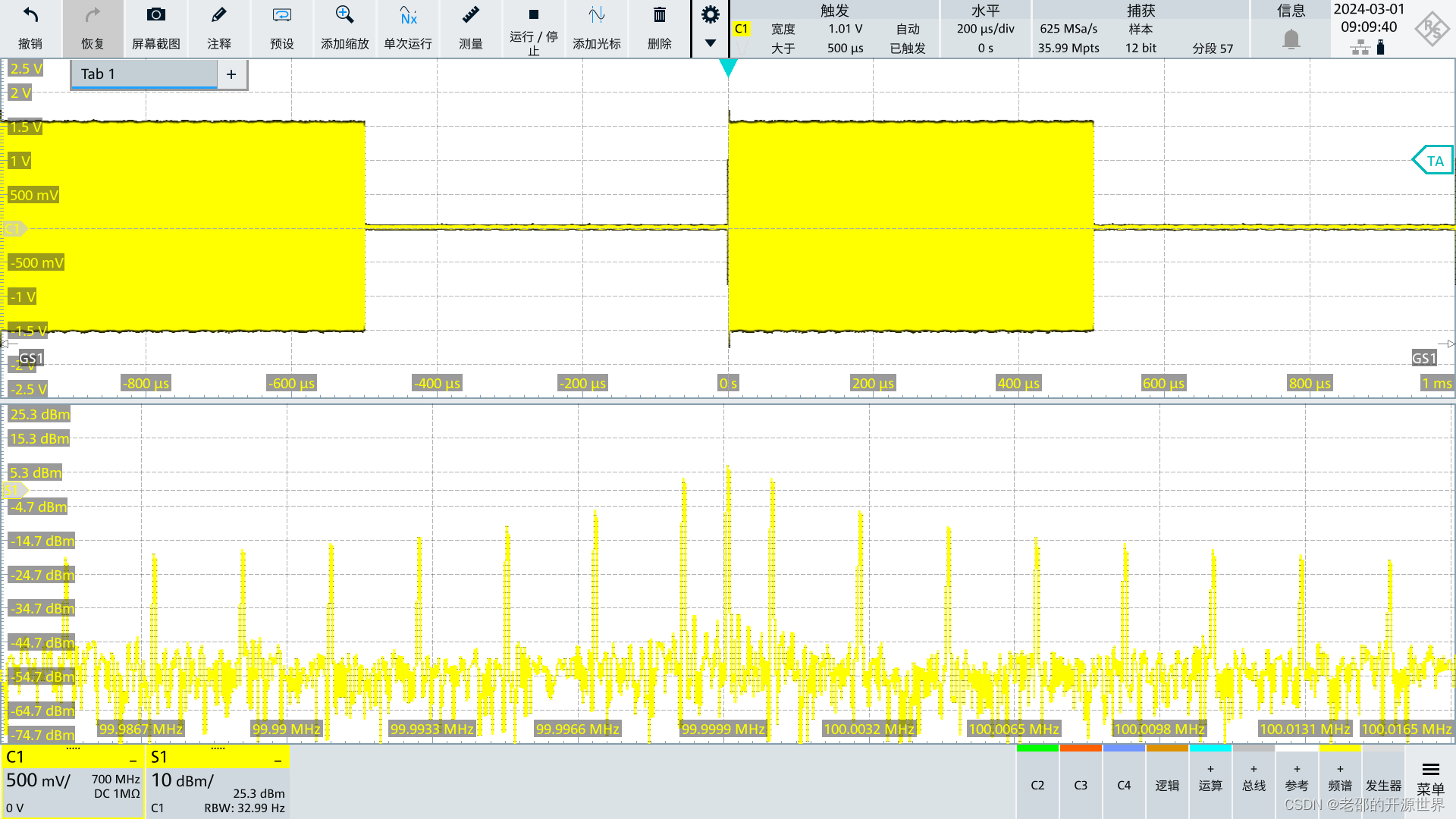

然后是方波
