Portapack信号源 AM调制

Portapack的utilities下有一个signal generator。

它在havoc固件中就已经存在但原本只支持FM调制后的信号。你可以自己选择各种基带信号，比如方波、三角波等，但是这些信号都必须经过FM调制后发射出去。

如果你想把方波或者三角波按AM调制发射出去是不行的，因为havoc固件不支持。所以后来我自己改了代码，增加了AM的支持。

后来我还加入了噪声源。这个噪声源在基带上是用伪随机码生成的，然后可以选择为AM或者FM调制发射出去。

接下来我用示波器看一下发射的信号到底是什么样。由于我的示波器不带FM解调功能。因此我们只观察AM调制的信号。

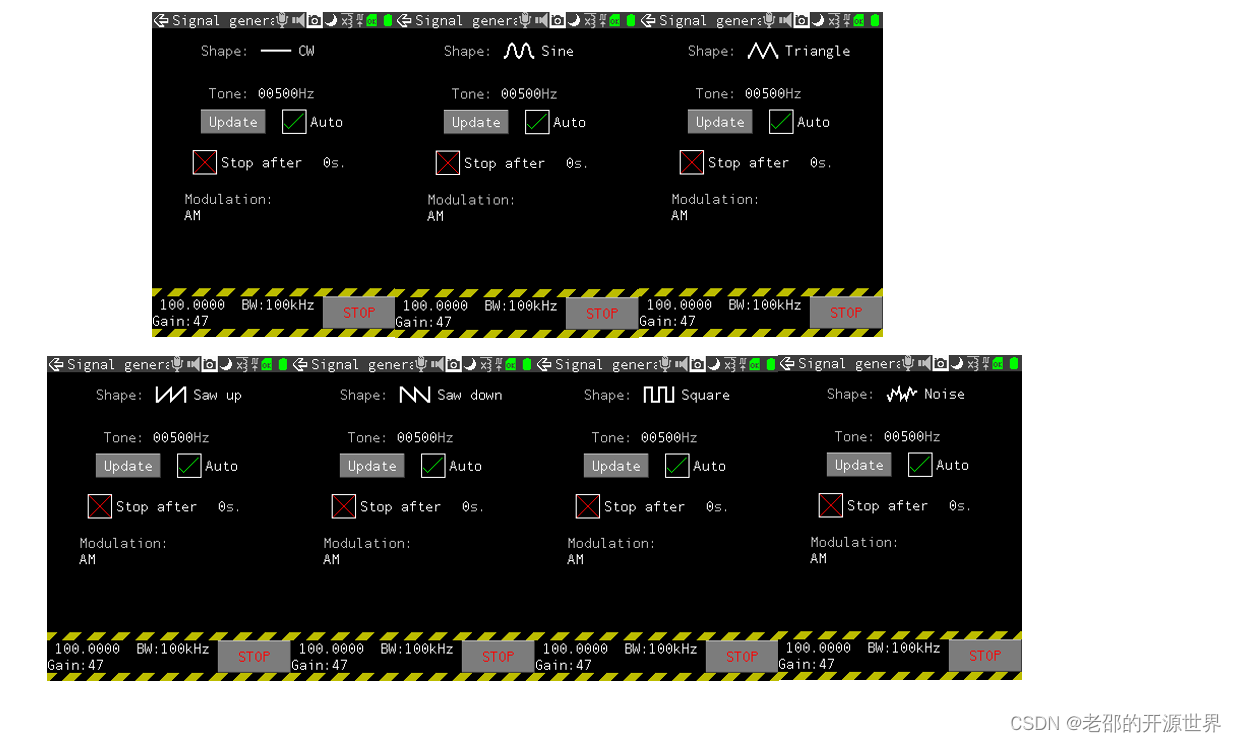

我会按如下截图依次发射信号。中心频率也就是载波是100MHz。基带会变。依次是只有载波、正弦波、三角波、向上锯齿、向下锯齿、方波、噪声

第一波测试结果：

只有CW时，可以看到中间有个尖峰，如果用示波器时域测量，能测出频率是100MHz附近。尖峰旁边有一些小尖峰是因为hackrf硬件的SFDR不好，产生的杂散，由于它们无法由软件控制，后面请尽量忽略这些杂散。

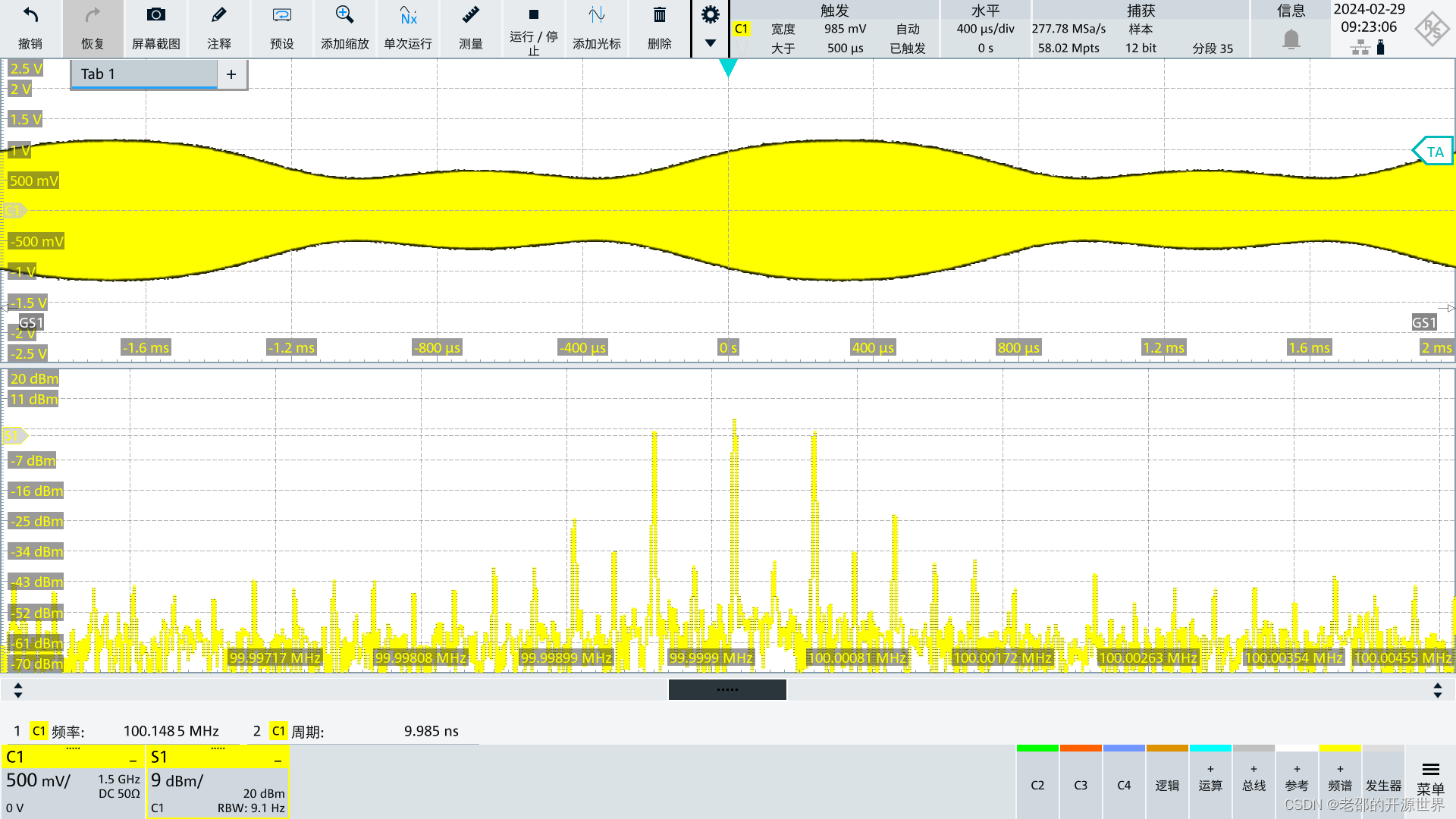

接下来发正弦波，这时候你会看到，包络在变化，类似正弦波，并且频谱上除了中间载波的波峰外，还左右对称出现两条尖峰，这就对应了正弦波的基带信号。

<
