KerberosSDR的EMI探测

我最近一直在解决无线电罗盘的EMI问题，顺便也想对比一下KerberosSDR。所以我又把它拆开测试了一下。

根据我的经验，容易产生EMI辐射的是：

1.用来共享的时钟晶振（信号需要足够强，因为要给多个通道用）

2.rtl2832u的开关电源（2832除了需要3.3v供电外还需要1.2v输入）

3.USB hub附近的数字信号（由于离射频芯片比较远，问题不大）

1.时钟

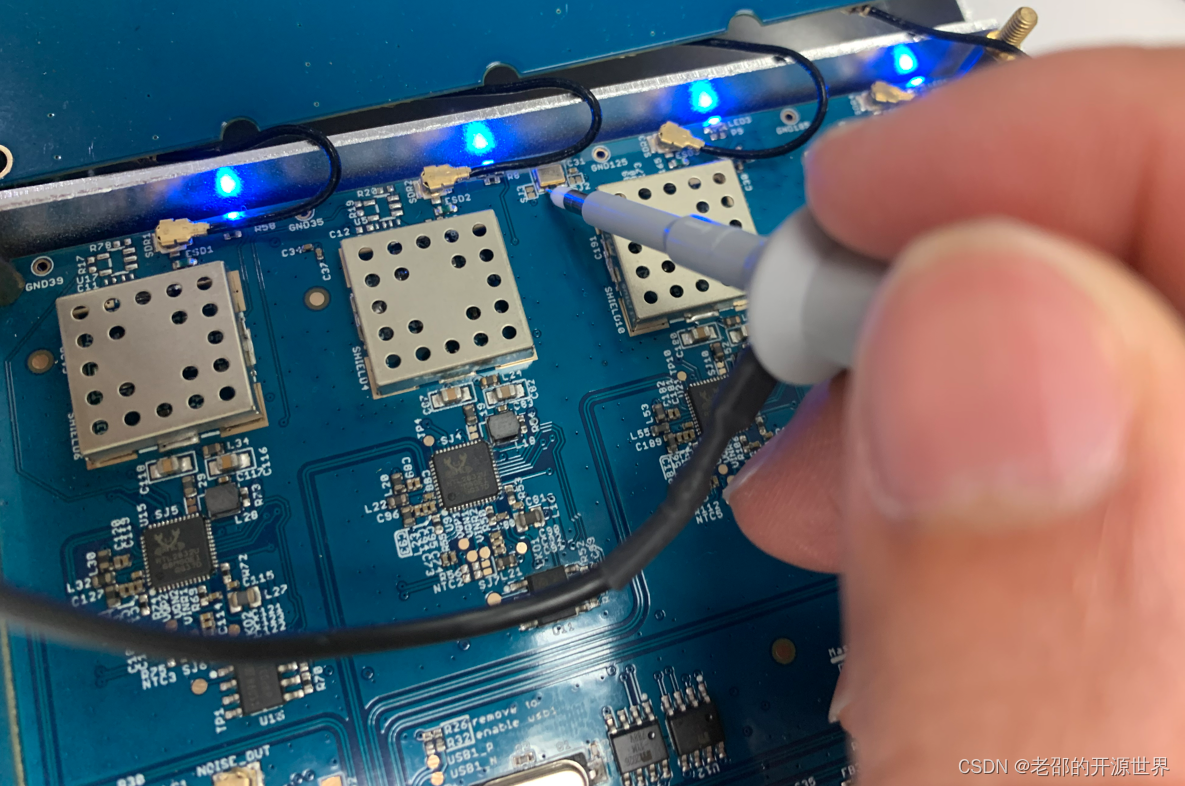

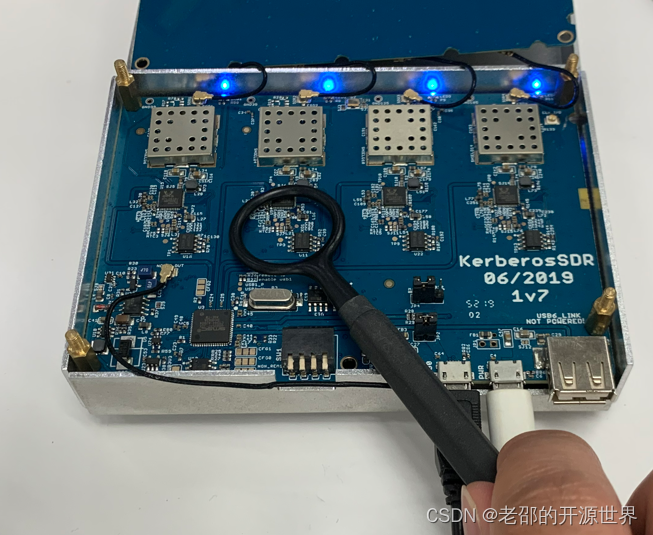

上图就是这颗共享的时钟，我测了它的几个引脚，有5V供电，说明它是有源晶振。

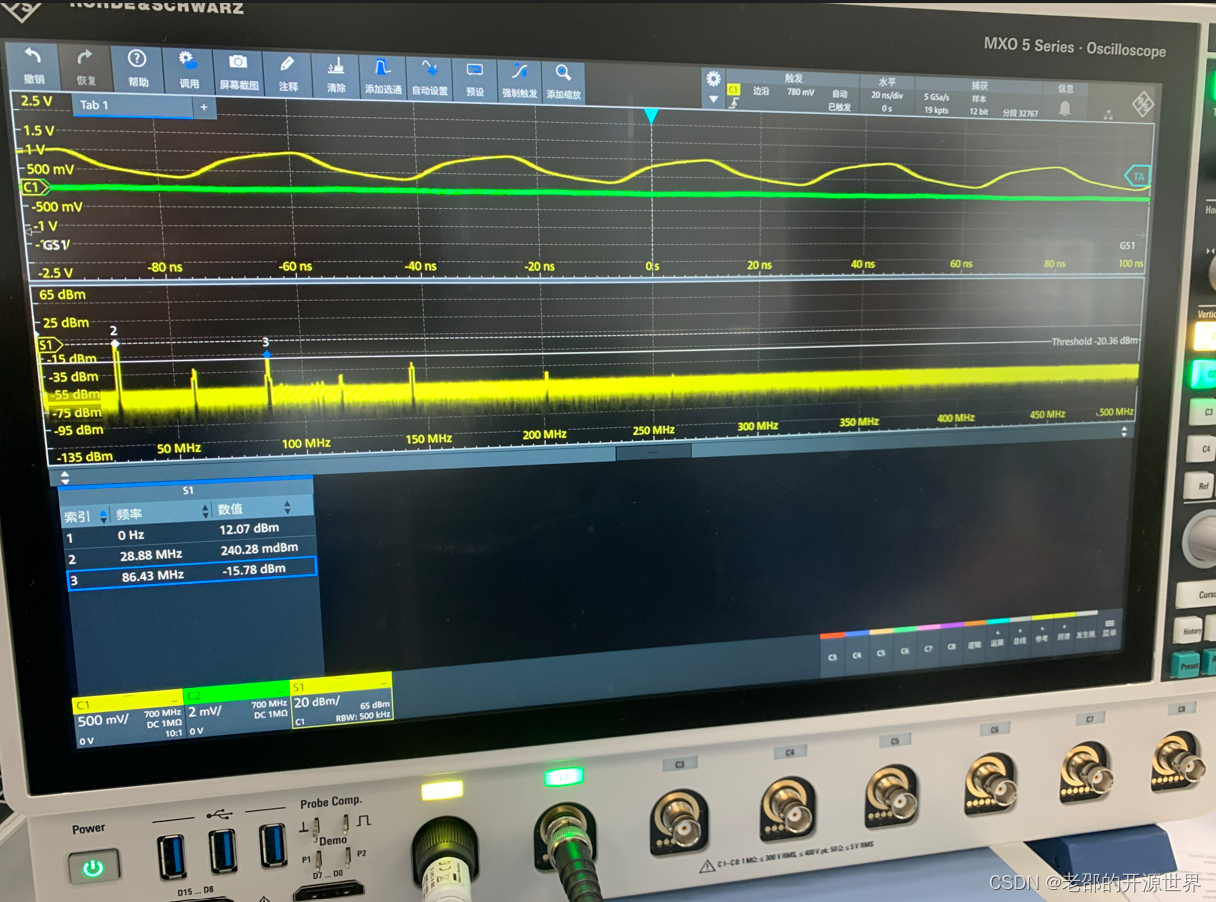

但时钟输出口波形的幅度不大，也比较接近正弦波。因此共享时钟的EMI干扰不大，这一点也可以用近场探头验证（未拍照）。

2.开关电源

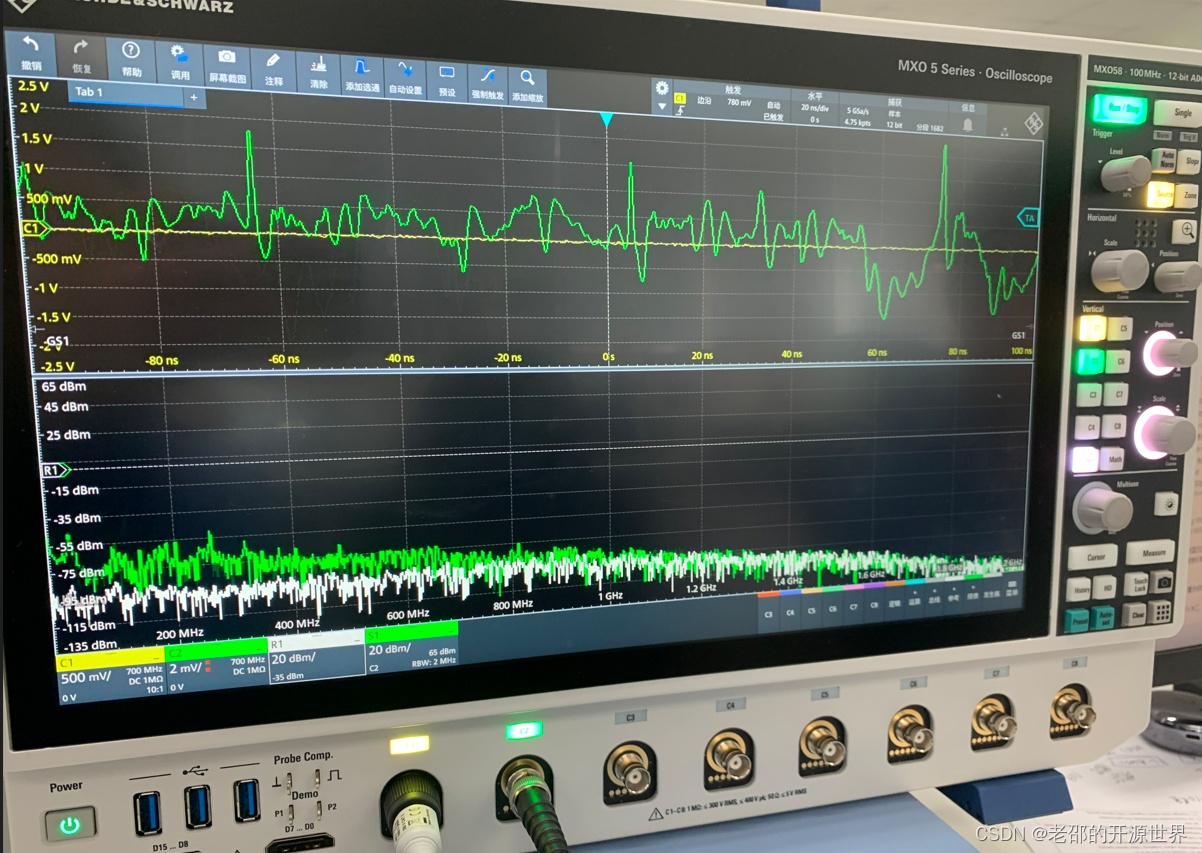

我找了kerberossdr的2832的1.2v引脚，它没有用独立的电源供电。而是直接用了2832自己的3.3v pwm输出，然后用阻容转换为1.2v直流，这种做法类似开关电源的原理。按理说如果用这个原理，功耗应该能做到比较小。但实际上整个板子还是需要2根usb线供电，因此，并没有获得开关电源的优点。且我用近场探头测试，发现低频段还是有开关电源类似的宽带噪声问题。唯一的好处是没有了线性稳压电源的发热问题。

​​​​​​​
