Portapack应用开发教程（七）nrf24l01解调

前段时间我在做低功耗蓝牙的时候看到了这个网页

https://wiki.bitcraze.io/misc:hacks:hackrf

但是我当时没有成功解调nrf24l01，反而成功搞定蓝牙了。

后来我用了我自己新买的小四轴也没解调成功，所以我打算老老实实地重现那个网页上的步骤。

正好我以前买过crazyflie的产品（小四轴和crazyradio模块），我就找出了这个crazyradio模块来重复实验。

期间我还看到了几个好的资源。

https://www.bitcraze.io/2015/06/sniffing-crazyflies-radio-with-hackrf-blue/

这个也是同一网站的相关内容，但是更详细。

http://blog.cyberexplorer.me/2014/01/sniffing-and-decoding-nrf24l01-and.html

这是nrf24l01和btle的解码程序作者的文章。从这篇文章，我发现nrf24l01解码程序的输入必须是2M的数据。

然后根据nrf24l01的发射机硬件选择的速率模式来决定降采样率。如果nrf24l01设置的速度是2M那么降采样率就是1，如果是1M那么降采样率是2，如果是256K那么降采样率就是8。这个值不能自动判断，需要根据发射机事先指定好。

另外在实验过程中，我还发现一个坑。gnuradio流图输出的fifo，在每次实验前都需要清空再新建，否则里面的数据就是老的。无法以此来判断是否准确解码。

我的开发计划分为4步：

1.重复实验crazyflie网页上的步骤，使用crazyradio来发射，然后用gnuradio流图来做fm解调输出给fifo，再用nrf解码程序来解码。

2.合并gnuradio的fm解调程序和nrf解码程序，这样在电脑上用一个单独的程序就能解调crazyradio发射的数据了。

3.把这个独立的程序搬到portapack里，解调crazyradio的数据。

4.用portapack去解调小四轴的遥控器指令。

目前我第一步已经实现了。

首先，我下载了crazyflie的库，这样就能用python语言来控制它，并发出自己想要的数据。

https://github.com/bitcraze/crazyradio-firmware

不用编译安装，但是需要安装一些依赖

sudo apt install python-usb

然后到lib下，可以看到crazyradio.py，这就是我们自己写的Python程序要调用的库了。

然后在同一个文件夹下新建我们自己的python程序try.py

from crazyradio import Crazyradio
import time

cr = Crazyradio()
cr.set_channel(26)
cr.set_data_rate(cr.DR_250KPS)

while True:
    cr.send_packet((0,1,2,3,4))
    time.sleep(0.1)

然后运行

sudo python try.py

这样就开始发射了。

接下来画一个流图

如果你不想自己画可以下载下面的流图，不过它的参数和我不太一样，你要把参数改成和我一样的。

https://wiki.bitcraze.io/_media/misc:hacks:nrf24_demod.grc.zip

再然后就可以参照我以前的文章，编译NRF24-BTLE-Decoder程序，就是我前面说的nrf解码程序。

搞定以后的运行顺序是：

sudo rm /tmp/fifo

mkfifo /tmp/fifo

然后运行gnuradio流图

cat /tmp/fifo | ./nrf24-btle-decoder -d 8

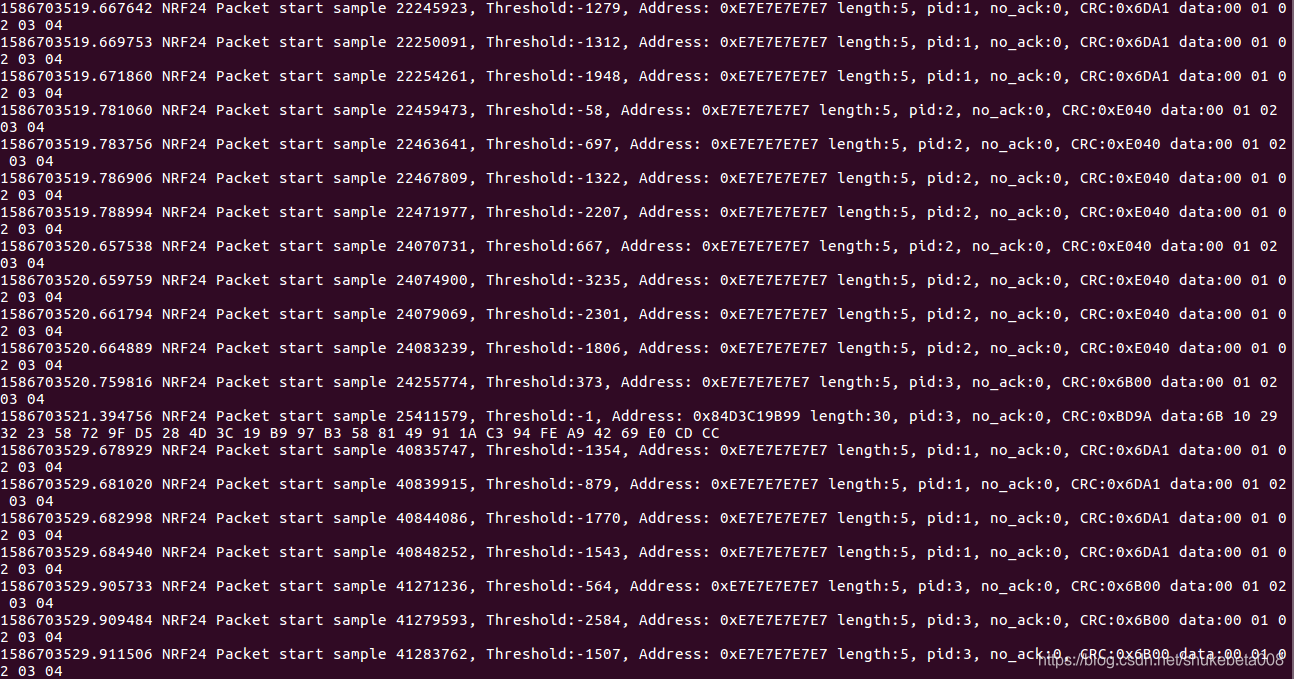

这样你就能看到终端里的这样的输出了

你可以看到大多数数据
