手撕UDP协议栈--MAC层

---

前言

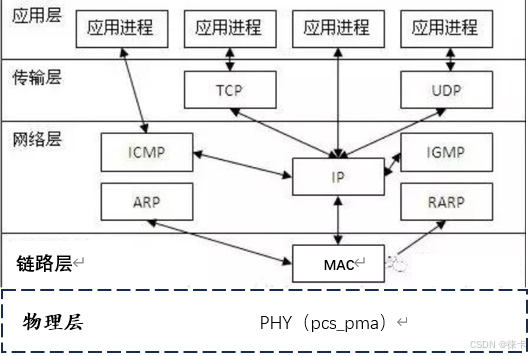

UDP协议大体模型架构如下

---

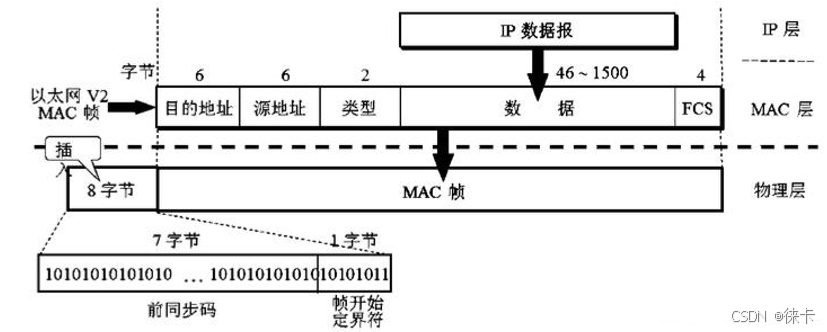

一、物理层及MAC层数据帧解读

格式说明

字段	字节长度	说明
前导码	7	0和1交替变换的码流
帧开始符	1	帧起始符：D5
目的地址	6	目的设备的MAC物理地址
源地址	6	发送设备的MAC物理地址
长度/类型	2	数据长度/协议类型，小于1536表示数据长度，大于1536表示类型，IP:0X0800；ARP:0X0806
数据	46~1500	帧数据字段
帧校验序列	4	数据校验字段

二、IP数据帧解读

格式说明

字段	bit长度	说明
版本	4	IPV4：0010，IPV6：0110
首部长度	4	共有多少个32bit，默认为5
服务类型	8	TOS
总长度	16	IP 首部＋ IP 数据
标识	16	第几条报文，上电初识为0，每发一条报文＋1
标志	3	第一位保留，第二位（1是分片，0不分片），第3为标志更多的分片
片偏移	13	13bit片偏移，数据的顺序
生存时间	8	64或128
协议类型	8	TCP 为8’h06, UDP 为8’h11, ICMP 为8’h01
首部校验和	16	校验信息
源地址	32	自身 IP 地址
目的地址	32	接收方的 IP
数据	32	udp或者icmp数据帧

三、ARP数据帧解读

格式说明

字段	字节长度	说明
硬件类型	4
协议类型	4
硬件地址长度	8
协议地址长度	16
opcode字段	16
源以太网地址	3
源IP地址	13
目的以太网地址	8
目的IP地址	8
数据	16

四、Rx接收端–GMII进，IP/ARP出

思路上还是以GMII_valid条件，反推valid让数据打拍与两者对齐

always@(posedge i_clk,
